2016年07月28日
カテゴリ： 車カスタム

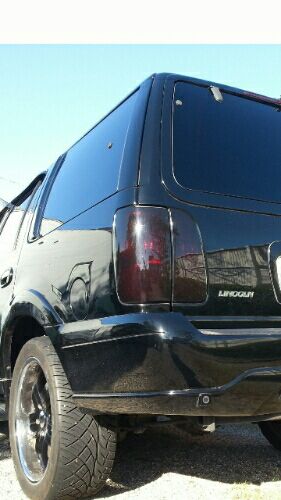

今回はリンカーンナビゲーター01のテールを本国仕様から国内仕様にしたときの苦労を話します！
まず本国仕様は赤ウインカーの赤ブレーキで
国内は黄色ウインカーの赤ブレーキです！

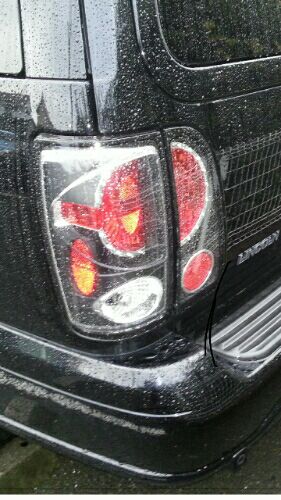

ledはハイフラと球切れしたら治せない理由でユーロテールにしました！
エクスペディションの純正テールにしようと購入しましたがなんかしっくりこなくてユーロテールにしました！
(エクスペディションのテールをそのまま使える！けどフィニッシャーと色が合わない)
ナビゲーターの本国仕様はダブル球でウインカーとブレーキを一つの電球で光らせてます！
配線はブレーキ＋ウインカーとスモールとアースとなっています！このブレーキ＋ウインカーをブレーキとウインカーに分けてやる必要があるんです！
初めはドアミラー(フロントウインカーでもいい)とハイマウント(ブレーキ信号)でやろうと思ったんですがもっと簡単にできないかと考えていてブレーキ＋ウインカーになる前から拾いたいと考えていていたのですがブレーキの信号を切断してやれば今のままの配線がウインカーとスモールとアースで使えるんじゃないかって考えてやってみました！

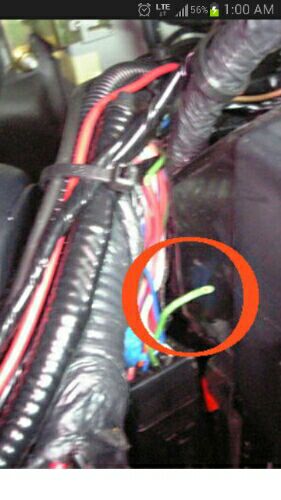

いろいろ試して運転席のハンドル下の配線を切断するとできるって事を知って黄緑色の配線を切断するってのがわかりました！
↑これらしいです！(これは試してないのでわかりません！自己責任でお願いします！)
切って違ったらつなげばいいという軽い気持ちで覗きこむとあれ？って

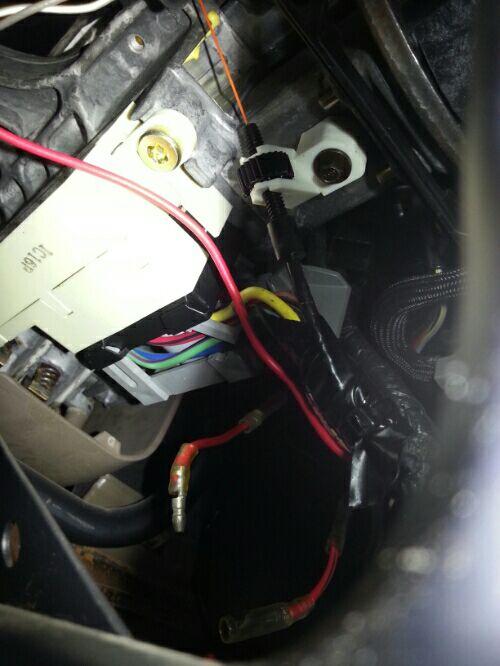

あやしい！と思いこの赤いの抜いてみたら正解でした！
自分の車両は前オーナーがきっと国内に変えていたんですね！できたーってなりました！詳しくはわからなかったのですが考えていたことができました！
ウインカーとスモールとアースになりました！あとはハイマウントからブレーキを取って完成でしたが簡単すぎたのでハイマウントからブレーキ信号をとるのにリレーをつけときました。
四極リレーで
バッテリー(＋) ー／ー テールランプ(＋)
ハイマウント(＋) ー～ー ハイマウント(－)
↑みたいにつなぎます！リレーでハイマウントの負担はブレーキの信号を拾うだけなので少なくなる利点があります！
バッテリーからテールまで＋を持ってくるのが大変でした！右リアにリレーしまいましたがブレーキ踏むとカチカチうるせー！
防音シートとゴムシートで巻いて音消しました！
ブレーキ赤はLEDにしてウインカーはクローム電球にしました！(ハイフラではまるのが怖かったので)
ブレーキLEDバルブはこれです↓（楽天にて購入）
クロームウインカーバルブはこれです↑（楽天にて購入）
色が違うとって事で予備分も含めストックでまとめ買いしました！
計画から実行まで時間がかかりましたがなんとかできました！
大切な部分の情報が曖昧になってしまっていますが参考にしてみてください！
注意 ：配線切断は試した結果では無いので参考程度の自己責任でお願いします。
アメ車(リンカーンナビゲーター01)のＨＩＤでハマった話がありますがまた暇なとき
書きたいと思います！
じゃあー！
まず本国仕様は赤ウインカーの赤ブレーキで
国内は黄色ウインカーの赤ブレーキです！
ledはハイフラと球切れしたら治せない理由でユーロテールにしました！
エクスペディションの純正テールにしようと購入しましたがなんかしっくりこなくてユーロテールにしました！
(エクスペディションのテールをそのまま使える！けどフィニッシャーと色が合わない)
ナビゲーターの本国仕様はダブル球でウインカーとブレーキを一つの電球で光らせてます！
配線はブレーキ＋ウインカーとスモールとアースとなっています！このブレーキ＋ウインカーをブレーキとウインカーに分けてやる必要があるんです！
初めはドアミラー(フロントウインカーでもいい)とハイマウント(ブレーキ信号)でやろうと思ったんですがもっと簡単にできないかと考えていてブレーキ＋ウインカーになる前から拾いたいと考えていていたのですがブレーキの信号を切断してやれば今のままの配線がウインカーとスモールとアースで使えるんじゃないかって考えてやってみました！
いろいろ試して運転席のハンドル下の配線を切断するとできるって事を知って黄緑色の配線を切断するってのがわかりました！
↑これらしいです！(これは試してないのでわかりません！自己責任でお願いします！)
切って違ったらつなげばいいという軽い気持ちで覗きこむとあれ？って
あやしい！と思いこの赤いの抜いてみたら正解でした！
自分の車両は前オーナーがきっと国内に変えていたんですね！できたーってなりました！詳しくはわからなかったのですが考えていたことができました！
ウインカーとスモールとアースになりました！あとはハイマウントからブレーキを取って完成でしたが簡単すぎたのでハイマウントからブレーキ信号をとるのにリレーをつけときました。
四極リレーで
バッテリー(＋) ー／ー テールランプ(＋)
ハイマウント(＋) ー～ー ハイマウント(－)
↑みたいにつなぎます！リレーでハイマウントの負担はブレーキの信号を拾うだけなので少なくなる利点があります！
バッテリーからテールまで＋を持ってくるのが大変でした！右リアにリレーしまいましたがブレーキ踏むとカチカチうるせー！
防音シートとゴムシートで巻いて音消しました！
ブレーキ赤はLEDにしてウインカーはクローム電球にしました！(ハイフラではまるのが怖かったので)
ブレーキLEDバルブはこれです↓（楽天にて購入）
送料無料！T25 3156 3157 クロームバルブ/ステルス球/アンバー
価格：1000円（税込、送料無料)
(2016/7/29時点)
クロームウインカーバルブはこれです↑（楽天にて購入）
色が違うとって事で予備分も含めストックでまとめ買いしました！
計画から実行まで時間がかかりましたがなんとかできました！
大切な部分の情報が曖昧になってしまっていますが参考にしてみてください！
注意 ：配線切断は試した結果では無いので参考程度の自己責任でお願いします。
アメ車(リンカーンナビゲーター01)のＨＩＤでハマった話がありますがまた暇なとき
書きたいと思います！
じゃあー！
お気に入りの記事を「いいね！」で応援しよう
[車カスタム] カテゴリの最新記事
-
N-BOX(JF1)のフロントスピーカー交換 こ… 2021年03月26日
-
リッター4キロとの別れ！そして節約のリッ… 2019年10月04日
-
リンカーンナビゲーター 車いじり17 トラ… 2018年01月10日
Re:リンカーンナビゲーター 車いじり２ テールレンズ(07/28)
ウドス さん
初めまして。ナビゲーターのテールランプの配線で悩んでるのですが、運転席のしたの黄緑色のカットはどこで分かったのですか？カットするとウィンカーとブレーキが分かれるのでしょうか？配線図どこかでご覧になったのでしょうか？教えていただけると幸いです。
(2020年11月27日 21時28分42秒)
Re:リンカーンナビゲーター 車いじり２ テールレンズ(07/28)
ゴキ汚
さん
ウドスさんはじめまして、返信遅くなりすみません。
黄緑色の線切断するのは他の人のブログでやってる人がいてその情報を元にやろうとしたら
赤い怪しい線があったからまず試しにそれを抜いてみたら出来たので、
黄緑色の線の切断はしていないといった感じです。
もう自分は売ってしまって手元に無いので協力あまり出来ませんが色々と分かる事もあると思いますので質問有りましたらコメントでください。
色々と情報取りにくい車両だと思いますが、テールランプ出来るといいですね。
(2020年12月17日 10時21分12秒)
黄緑色の線切断するのは他の人のブログでやってる人がいてその情報を元にやろうとしたら
赤い怪しい線があったからまず試しにそれを抜いてみたら出来たので、
黄緑色の線の切断はしていないといった感じです。
もう自分は売ってしまって手元に無いので協力あまり出来ませんが色々と分かる事もあると思いますので質問有りましたらコメントでください。
色々と情報取りにくい車両だと思いますが、テールランプ出来るといいですね。
(2020年12月17日 10時21分12秒)
Re[1]:リンカーンナビゲーター 車いじり２ テールレンズ(07/28)
ゴキ汚
さん
ウドスさんへ
ウインカーとブレーキのブレーキ信号を切断するのを調べていたのでブレーキの信号が切れてウインカーだけ後ろに行く感じになると記憶しています。 (2020年12月17日 10時24分09秒)
ウインカーとブレーキのブレーキ信号を切断するのを調べていたのでブレーキの信号が切れてウインカーだけ後ろに行く感じになると記憶しています。 (2020年12月17日 10時24分09秒)
Re[1]:リンカーンナビゲーター 車いじり２ テールレンズ(07/28)
ゴキ汚
さん
ウドスさんへ
https://ameblo.jp/motoren-fourmotion/entry-10978495829.html
ちょっと調べてみたら他の人のブログでもこのように書いてありました。 (2020年12月17日 10時29分35秒)
https://ameblo.jp/motoren-fourmotion/entry-10978495829.html
ちょっと調べてみたら他の人のブログでもこのように書いてありました。 (2020年12月17日 10時29分35秒)
