マップランプ12連ＬＥＤ化

マップランプもＬＥＤ化！

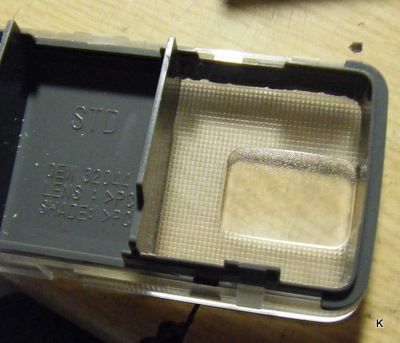

ＳＧ5（おそらくＳＧ9も）フォレスターのマップランプは画像のように電球の部分だけ膨らんでいます。しかし、その部分だと頑張ってもFLUX LED4連～6連が限界で枠の部分に光が遮られてしまいます。マップランプ部は意外にスペースがありますのでこの部分も削って12連できるようにします。

こんな感じ。プラが固いので私は電動ドリルを使い狭い感覚でまわりに穴を開け、ニッパーで切り取り、デザインナイフで整えました。真ん中のくりぬいていない部分も利用できそうですよね～、今後機会があったらやってみます。

ルームランプと違い、今回はＬＥＤを密着させます。ずっと9連にしたつもりだったのですが、画像を見て12連だったことに気が付きましたｗｗ今回も30ｍＡを15ｍＡのＣＲＤで制御しおり、整流ダイオードはＬＥＤ側の基盤（右画面右上）に乗せ、裏側をスッキリさせました。

今までと同じようになんちゃってプラ板で絶縁です。露出部分はグルーガンで絶縁。今回は口金をそのまま利用するので配線を半田で口金につけてあります。

口金の部分の透明の筒は初めからついているものをエルパラで購入。0.75幅の配線が二本入らないので広げてあります。非常に割れやすく広げにくいので半田ごてで溶かして広げました。

はっきりいって爆光です。ルームランプと違い12個のＬＥＤが密着しているのでありえない明るさです。細かい字もこれなら読めますねｗｗ運転中に使ったらちょっと明るすぎてびっくりしましたけれど(；・∀・)

それではこの辺で(*^ーﾟ)/~~
