電装編

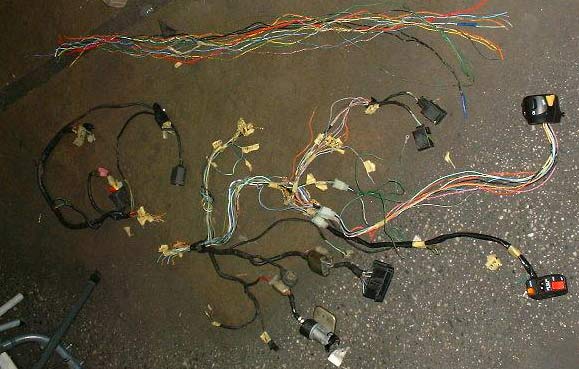

地獄絵図ＴＴ・・配線加工中・・・・
ハーネスごとフリーウェイを載せ変えるだけなので、
あまり難しくは無いかと思ったんですが、
スリッチボックス・メーターなど等は、
他の車種のをつけるため、ばらして加工中・・・
ですが！フリーウェイ２５０はハーレーみたい
｛車みたいのが分かりやすいですね・・｝に
ウインカーのオートキャンセルが付いていて、
それを外すとウインカーが付かなくなるという
余計な機能が付いてます・・・・・
それを外しつつ、スイッチボックスの配線を
組みなおしつつハーネス短縮・・・
現物と配線図とをにらめっこしつつやります。
なんとかスイッチＢＯＸなど組み換え終わり・・＾＾：
長いメインハーネスを短縮。
上の配線が短縮分なのでかな～り切ってます。
ハンドル回り
ヘッドライトはベーツ４インチ
フロントブレーキマスターはブレンボ！！
・・・・・・もどきの安いやつ＠＠
リアブレーキレバーはスズキストリートマジック
ハンドルが近すぎるため前にオフセットしてます。
メーターはＦＴＲ２２３
ＲスイッチＢＯＸは薄型汎用・
ＬスイッチＢＯＸはスカイウェーブを配線加工
電装系を入れておくＢＯＸをフレームの間に
アルミ板で製作しました。
ここに、ヒューズＢＯＸ・ＣＤＩなど搭載しています。
某オークションで買ったスターター。
レーシングオンリーとなってますｗ
ハンドル部分の普通のスターターも使用可能。
このスターターは、ほぼカッコのみｗ
アルミでトップカバーを作って
電飾やスィッチ｛光りますｗ｝を取り付けました。
いまいち写真だとうまく写んないですね・・・
実際はもう少しきれいｗ
悩んでいたリアナンバー周りは、
結局、市販のナンバーステーを加工し、
テールランプの部分にライセンスランプをつけて
ナンバーを取り付けることにしました＾＾。
ちなみにライセンスランプは
ＧＳＸＲ１１００・９１年式？あたりのです・・
ヘッドライト周りを作ってみました。
ホームセンターで車のデイライト｛昼用の視認性ＵＰのライト｝
最近結構見ますね・・

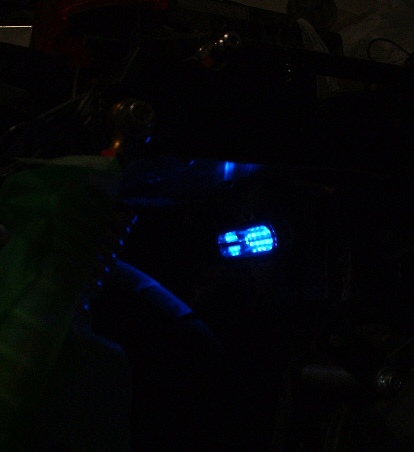

暗いですがフロント側点けたたところです＾＾：
見えないですね・・・ＴＴ
同じくリア側
エンジンハンガーの後ろ・リアタイヤの前に取り付けてます。
見えないですね・・ＴＴ

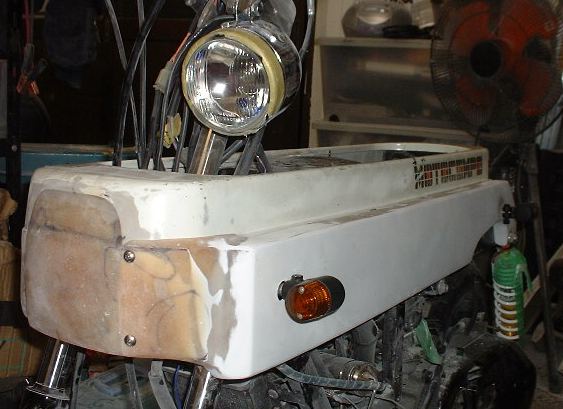

何とかカウルが出来てきたので、ウインカーを付けました。＾＾
少しづつ何とか形にはなってきてるかな？ｗ
まぁハーレースポスタと同じウインカーですけどね＾＾
でフロントカウル部分にライトを入れたので、
スリットを入れてみました。
後は金網でも裏から張って出来上がりかな？ｗ
トップカバーを作り直してます・・
何でかというと、ちょいと薄いアルミ板｛１.５ｍｍ｝
で作ったので歪んでしまって弱いので・・・＾＾：
で、２ｍｍで作り直し・・
さらにガソリン給油口の部分も蝶つがいと、
カバンなど止める部品で作ってます。
スイッチが一個壊れてしまってたのと、
電飾追加の関係で一個スイッチが増えたので、
頼んでいた電飾スイッチが来たので取り付けました。
ついでにメインキーをオフセットして付けました。
スイッチがスターターとあわせて４個・・ｗ
↓並びすぎかな？ｗ
まぁ遊びなんでいいんです＾＾
↓裏
まぁオフセットといっても高ナットとスペーサーですけどね＾＾：
ほんとは高ナットのみの予定だったんですが
ちょうどな長さが無かったんでスペーサー入れました・・
ウインカーなどつけて走れるようにしました～＾＾
↓フラッシュありなので電飾が見えませんね・・
↓フラッシュ無し、同じ角度です。
↓フラッシュありなので電飾が見えませんね・・
↓フラッシュ無し、同じ角度です。
やっぱりいまいちうまく写りませんね～＾＾：
実際はかなりきれいなんですよｗ
