５９９８シングルアンプの制作

５９９８という真空管を購入した理由
もう15年くらい前になりますが「米国系真空管アンプの全て」という本を購入しました、この中にレギュレータ（電圧調整用直列抵抗管）の双三極真空管のアンプ記事がありこのスペックによると２Ａ３同等の性能であるが内部抵抗では300Ωと２Ａ３よりも更に500Ωも低いことが記載されていました、一般的に内部抵抗が低いと歯切れの良い音が出るということなのでどんな音がするのか是非一度試してみたいと思っていました。その後三栄無線さんが閉店される際についに買い求めたものです、要は内部抵抗につられてしまったということですね。

当初は双三極管なのでプシュプルでと思っていたのですが何分にも数十年ぶりというブランクがあるのでまずはシングルアンプを製作してみることにしました。５９９８は元来電圧調整用の直列抵抗管です、この仲間に６ＳＡ７Ｇ・６０８０・６０８２・４２１Ａそして一回大型の６３３６Ａなどがありますが特性比較をすると下表のとうりです。

	Gm	倍率	ｒｐ（内部抵抗
６０８０系	5.8～8.2ﾐﾘA／V	1.4～2.6
５９９８	15.5 ﾐﾘA/V	5.4	300Ω
２Ａ３	5.25ﾐﾘA/V	4.2	800Ω

　このデーターでわかる通り倍以上の数値を示し２Ａ３に近い使い方が出来ることになります、しかも内部抵抗に至っては２Ａ３に比べ半分以下と歯切れの良い音が期待出来ること、出力面でも５～６Ｗと一回り大きな出力が出せること、防熱型のためハムバランサーを省略しても良いなど有利な点が多く防熱型にした２Ａ３が一本の真空管の中に２ユニット組み込まれたようなものです。つられて衝動買いしてしまった理由ご理解いただけましたでしょうか？尚音については期待していますが製作後実際に聞いてみてからにいたします。

今回使用の部品はＯＰＴを以前から持ち合わせていたタンゴＵ８０８、ＰＴを６ＲＡ８プッシュプルに使っていた山水のＰＶ１４５を倍電圧整流による電源供給で製作することにしました。実は手持ちの部品だけで数台のメインアンプができそうなのです、もったいないですね。金額の張るトランス類・真空管・シャーシー等が揃っていたので小物部品類の調達で済みます、２００５年の年末慌しく部品屋に通い費用約１．５万円位で調達できました（翌年の正月に製作したかったのです）
この時に困ったのは本に記載されていた初段管の形式名が違っていたことです、６ＳＴ７とプリントされていたのですが調べてみるとまったく違った電極をしていることが判りまた用途もオーディオ用ではありません、さてどの真空管なんだろうと初段管に使えそうなものを調べると６ＳＪ７のミスプリだったようです、今でも出版されている本ですが改訂版では修正されていました。

制作時期

０６年の正月に制作した物なので制作時の写真が無いのが残念です。電源トランスPV-145は当時タンゴ・タムラ・ラックス・等と並んで人気のあったサンスイのトランスです、管球アンプの頃はサンスイ全盛期の時代でしたね　トランジスターになってからぱっとしませんでした、その後時代の流れに着いて行けず姿を消してしまいました　残念です。でもその後のメンテナンスをお一人で受けておられる元技術者の方が居るそうです、私はサンスイのトランジスターアンプも持っているので心強い！。

回路について

さて配線図には電源部が書かれていなかったので相当の回路を組んでみました、手持ちの５Ｈを使いチョークインプットで接続、あとは回路図のとうりです。回路はＡ１シングル動作のセルフバイアスとごく普通の回路です、また初段管のヒーターバイアスは５９９８のカソード電圧を流用と何十年ぶりの制作なので簡単な回路にしました。出力は２Ａ３よりも馬力があり５Ｗ出るので家庭の部屋で聴くには十分な音量です、また防熱型なのでハムバランサーが無くてもＯＫ、回路が簡単なのは楽ですね。
＊６ＳＴ７は６ＳＪ７の誤りです「米国系真空管アンプの全て」より

使用した部品について
前述のとうりトランス等の高額部品は手持ちの物を流用した為主に小物部品の買い出しとなりました、幸いに勤めが秋葉原の為休み時間には何時でもガード下の部品街に行けます、０５年の暮れより収集を始めましたが何分にも３０年以上管球アンプ制作から遠ざかっていましたので昔の部品で良いのか、又新しく良い部品が出ているのか見当が付きませんので先ず情報収集からスタートです。
写真のアルプスＶＲは昔から有りましたが生産中止になるとか、また抵抗類は理研のモールドを使っていましたが店頭にはありません、いずれも日野オーディオさんにしか無かったように思います、懐かしい部品が店頭から消えてしまい寂しさを感じますが変わりに新しくオーディオ専用の部品が有ったりしているので今後勉強しなければと感じています。とりあえず今回は年末になってしまいましたので無難な部品を集めました　費用約1,5000円位、つまり高額部品は殆ど手持ちにありました、未使用のソケット・ＳＷ・ﾌｭｰｽﾞｹｰｽまで有ったんですよ！笑い、それよりも折角作る技術があるのにもったいないですよね。

制作に関して
昔ラジオや小型アンプを沢山制作したこともありソケットのピン配列とＣＲ類の配列はおおよそ理解しているつもりです、でも３０年ぶりに作るとなると配線を事前に確認しないと不安ですね、インからアウトまでの流れの確認は行うべきと思います、又実体配線図を作成される方もおられるそうですので制作上の楽しみとしても見習うべきと思います。
今回使用のシャーシーは三栄さんが閉店の折りに買い置きしておいた穴空きシャーシーの為加工を省略することができ助かっています、加工部分は前段のソケット穴がミニチュア管サイズだったのでＧＴ管サイズに広げる作業だけ済みました。
制作は正月の３日間のみ、私はここしか制作する時間がなかったのです、大晦日の夜ベルリンフィルのジルベストコンサートを聴きながら深夜まで作業、ちょっと仮眠してまた元日は朝から作業、翌日は実家へご挨拶なので忙しいのです。これでやっと組み立てと電源部周りまで出来たかな！若い時に経験があるとは言えいざ３０年ぶりとなるとやっぱり考え込む時間がありスムーズにはできませんでした、結局完成したのは５日（実は３日より会社に出勤の為夜しか時間がありません）と自分の都合ばかり言ってますが回路が簡単でセルフバイアスで調整不要の為たいしたトラブルもなく完了です。

いよいよ火入れ式

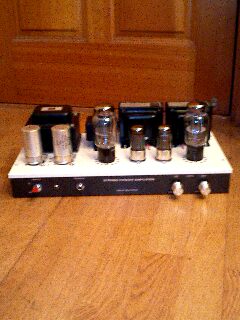

５９９８シングルアンプもようやく完成です、１／５日には出来上がっていたのですが長時間の作業で疲れた時に配線チェックでは集中できないのでいつも翌日にチェックしています。６日は休日だった為余裕がありました、誤配線及び導通上は問題なかったのでいよいよ点火！いくら馴れていてもこの瞬間は緊張しますね、昔入れた瞬間にフューズが飛んだことがあります、いくら点検しても誤配線がありませんでしたがヒーター配線の下にシャーシー加工のバリが端子に接触していました、でも今回は大丈夫でしたよ。急いで各部の電圧測定、使用した雑誌には電源回路の記載が無く手持ちのサンスイＰＶ１４５を同等の電圧になるよう設定した為目的の電圧になるか心配でしたが結果は約＋１０Ｖの差だったので問題ないようですが後日電圧の調整をします

ヒアリングの結果
久しぶりに真空管の音を聴いてみました、昔はいつもこの音で楽しんでいたと思うと１５年前　自作真空管アンプが故障した時にいくら忙しかったとは言えトランジスターアンプを買ってしまったことが悔やまれます。５Ｗしかない出力でありながら大変クリアな音を楽しめるのは真空管の特徴でありまたトランジスターでは味わえないものでしょう、尚この真空管を使用した理由の内部抵抗300Ωでの効果の程は未だ自分の手持ちに比較する対象が無いので明言できませんがたしかにスッキリしてビーム管によく有るダブついた感じはありませ、弦楽器やソロ楽器の音がクッキリと明瞭な音になっています。出力は２Ａ３シングルよりも馬力があり使いやすくていいですね、自分の部屋は４．５畳の為大出力は必要ないのです、また愛用のＳＰはエレクトロヴォイスＳＰ３０で１００ｄｂ以上と効率が良いのも小出力の真空管アンプに向いています。ともあれ完成後やっと音楽鑑賞として聴けるようになりほっとしています、又三極管の優れた再現性で当分聴きまくることでしょう。尚将来は比較対照として２Ａ３アンプ製作も考えています。
