2010/12/29
カテゴリ： 車
ダミーメーターを購入しましたが、コイン電池仕様で上部のスイッチをONしなくてはLEDが点かない、点けると今度はOFFしないと消えない。それも3個のメーター全部個々に。これでは使い辛いと加工する事にしました。
センス抜群!!!1セット：3pic（温度計・時計・湿度計）(時計・温度計・湿度計）セット
加工用に買ったのは、シガーより電源がとれる物(エーモン製 プラグ タイプST-2)と、DC12V用の抵抗が付いている白色LED(エーモン製 No,1821)、後は手元に持っていたリード線と接続端子セット(オス、メスになっていれば何でもOK)ぐらいです。ビニールテープや半田などは有る物を使いましたが、接続端子をけちっただけで、これは無くても出来ます。

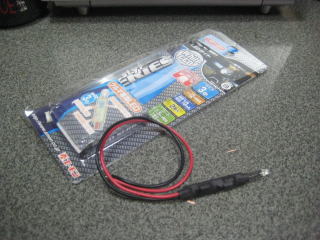

元の色はブルーなのですが、あえて落ち着いた白に変えてみました。二個セットで600円なのですが、メーターが3個なので2つ購入して1個余ってしまいました。元の電池とLEDが付いていた基板を外してしまえば、抵抗の付いている黒い収縮チューブ部分もメーター本体にすっぽり入ります。

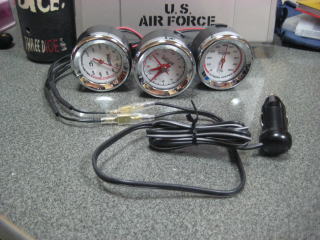

加工した状態です。DC12V用の抵抗が付いているLEDなので並列で+にプラスの赤線を全部一本に繋ぎ、-に黒線を全部繋げばOKです。他、時計だけは配線を出す穴あけが必要。シガーも600円くらいです。シガーのプラスは白いラインがある側です。

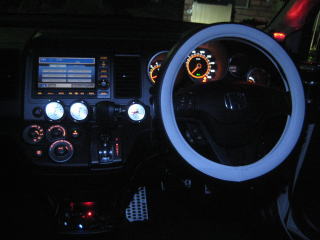

車に取り付けて点灯確認、問題なし。エンジンをかければライトONし、切ればOFFします。そして白色なので違和感がありません。元のは色だけでなく、ちょっと明るすぎて違和感がありました。
最後に時計だけそのままではLEDが入りません。LED発光部をカットするか、元のLEDを通していた穴を少し広げます。
センス抜群!!!1セット：3pic（温度計・時計・湿度計）(時計・温度計・湿度計）セット
加工用に買ったのは、シガーより電源がとれる物(エーモン製 プラグ タイプST-2)と、DC12V用の抵抗が付いている白色LED(エーモン製 No,1821)、後は手元に持っていたリード線と接続端子セット(オス、メスになっていれば何でもOK)ぐらいです。ビニールテープや半田などは有る物を使いましたが、接続端子をけちっただけで、これは無くても出来ます。
元の色はブルーなのですが、あえて落ち着いた白に変えてみました。二個セットで600円なのですが、メーターが3個なので2つ購入して1個余ってしまいました。元の電池とLEDが付いていた基板を外してしまえば、抵抗の付いている黒い収縮チューブ部分もメーター本体にすっぽり入ります。
加工した状態です。DC12V用の抵抗が付いているLEDなので並列で+にプラスの赤線を全部一本に繋ぎ、-に黒線を全部繋げばOKです。他、時計だけは配線を出す穴あけが必要。シガーも600円くらいです。シガーのプラスは白いラインがある側です。
車に取り付けて点灯確認、問題なし。エンジンをかければライトONし、切ればOFFします。そして白色なので違和感がありません。元のは色だけでなく、ちょっと明るすぎて違和感がありました。
最後に時計だけそのままではLEDが入りません。LED発光部をカットするか、元のLEDを通していた穴を少し広げます。
お気に入りの記事を「いいね！」で応援しよう
[車] カテゴリの最新記事
-
寒いのに洗車 2011/01/16
Re:ダミーメーターを加工(12/29)
かぎね さん
自分もこのダミーメーターを購入したのですが、いちいちボタンを押してまで光らせるのは面倒と思っていました。ですが、このようにシガー接続できればとっても楽でいいだろうなぁと思ってます(*´∀｀*)
必要なもの
黒猫です さん
かぎねさん
これ、未だに使ってますからいいですよね。
必要なものですね。
圧着ペンチ(100均だと電工ペンチ)
キボシ端子のオスとメス＊
リード線＊
12V接続用の抵抗付きのLEDを3個
シガー端子(いらないのがあればカットして使える)
＊は多め(長め)に買っておいた方がいいです。
やってみると簡単な工作です、、頑張って下さいm(_ _)m (2013/12/04 05:12:09 PM)
これ、未だに使ってますからいいですよね。
必要なものですね。
圧着ペンチ(100均だと電工ペンチ)
キボシ端子のオスとメス＊
リード線＊
12V接続用の抵抗付きのLEDを3個
シガー端子(いらないのがあればカットして使える)
＊は多め(長め)に買っておいた方がいいです。
やってみると簡単な工作です、、頑張って下さいm(_ _)m (2013/12/04 05:12:09 PM)
ありがとうございます！
かぎね さん
必要なもの了解しました(＞Д＜)ゝ
作業自体はなんとなくわかるのですが、自信がないので知人と一緒に作業したいと思います！
本当にありがとうございましたm(_ _)m (2013/12/04 09:06:14 PM)
作業自体はなんとなくわかるのですが、自信がないので知人と一緒に作業したいと思います！
本当にありがとうございましたm(_ _)m (2013/12/04 09:06:14 PM)
