汎用ＬＥＤウインカー




まず、ＬＥＤ球を用意しましょう！必ずオレンジ(アンバー)のウェッジ球を買いましょう！

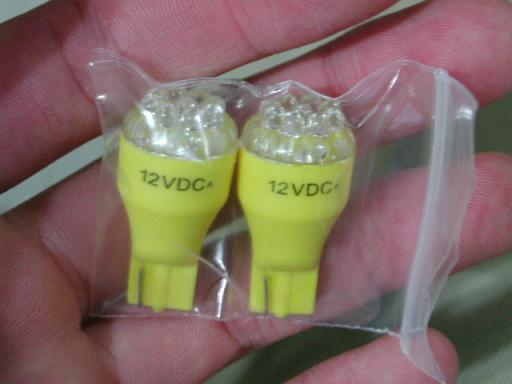

ＬＥＤ球

ＬＥＤの数は、３個付いてる物から結構多い物もあります。

でも、あまり多いのを買うと収まらない＆サイズが違うなどあります。

よく見てから買いましょう。

あと、リレーを変えなくちゃいけません。


そこで、用意するのがＩＣリレーという物です。

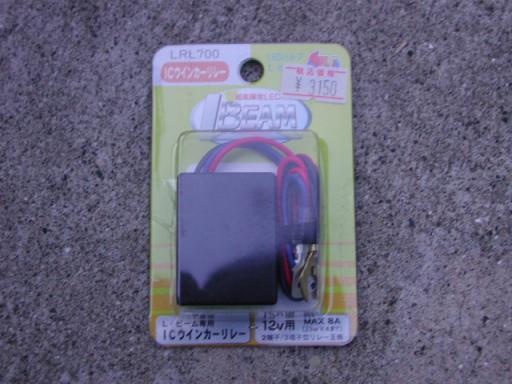

ＩＣリレー

今回、Ｍ＆Ｈマツシマから出しているＩＣリレーを使用します。



まず、フロントカウルとウインカーを外しましょう！

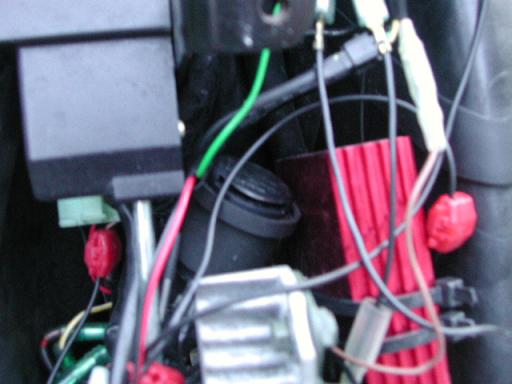

純正リレーの位置

真ん中の方を見ると、黒い物がありますよね？それを抜きましょう。
カプラーは外しづらいんで手間が掛かります。
※出力・入力の線はなるべく引っ張らないようにしましょう。

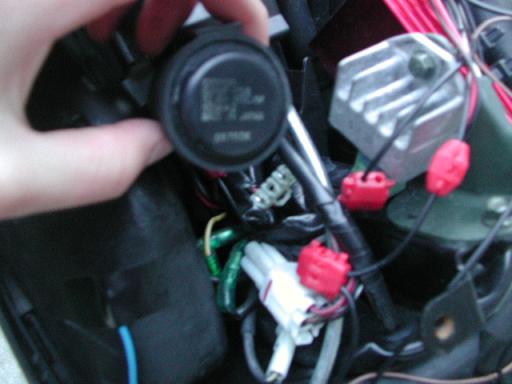

リレー

で、これがリレーです。

で、ＩＣリレーをつけます。本体側の配線はカットして平型のメスにしました。その後に接続します。


ＬＥＤが光らない場合は、逆に付けましょう！



はぃ！！お疲れ様でした～！

ＬＥＤウインカーの完成です！

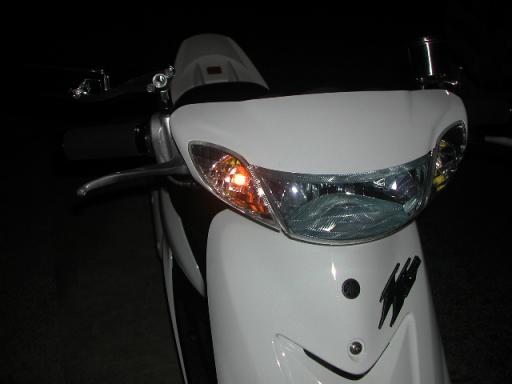

フラッシュあり
フラッシュあり。

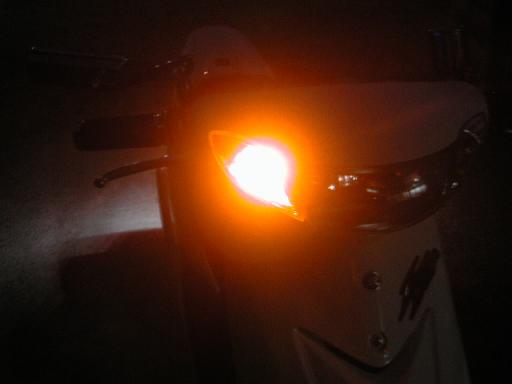

フラッシュなし
フラッシュなし

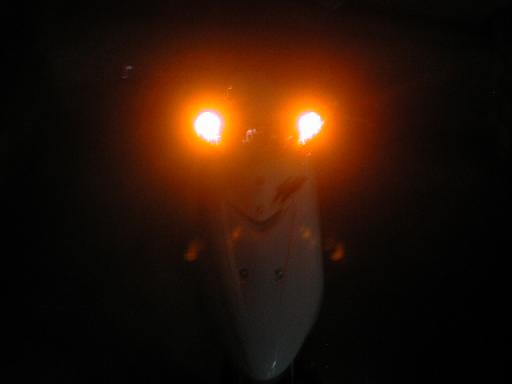

全体
全体。
