2017.06.04

ドライブレコーダ導入・・・！？(BMW116i)

(6)

テーマ： BMWのある暮らし(662)

カテゴリ：メンテ＆インプルーブ

ブログ友達のゆうこ君さんによると・・・
交通事故に遭遇した場合、ドラレコの画像（動画）があると原因究明に役立つらしく、事故の相手と不要なもめ事にならないようで。。。

ゆう子君さんの経験から、同じくブログ友のgo.さんも「び～えむ君」に、この４月に導入したらしい。

と言うことで、筆者も相棒に導入決定。。。
実は、５年ほど前から導入には悩んでいましたが、ここまで避けてきたのには訳があります。
ドラレコをルームミラーの裏側あたりに取り付けるためには、分離型のETCのアンテナ配線と同じようにAピラーのカバーを外してヒューズBOXまで配線する必要があって、Aピラーのカバーの取り外し、取り付けが面倒なので避けてました。

・・・が、観念して購入取り付けを実行。
購入は、楽天でポチリました。

はい、これ！（笑）

クーポン券で１０００円引き、楽天ポイントも使って９８００円ほどでゲット。
直接配線ケーブルオプション付

取り付けは誰もやってくれないので自分でやります。
（面倒だな～）

Aピラーの室内カバーの下側に内張り布の剥がれに発見！！
ついに来たか？
BMWの室内布張り部分は、経年劣化で接着剤が分解するらしく９年～１１年ぐらいで、室内の布張り部分があちこち剥がれます。

助手席側Aピラー部分に、AIRBAGの表示があるので、このプラスチックのカバーを細いドライバーで外します。

そうすると、トルクスねじが現れるのでトルクス用のドライバーでこのネジを外します。

次に、助手席のドアを開けて↑ウエザーストリップ（黒いゴムのパッキンみたいなやつ）を親の仇だと思って思いっきり引っ張って外します。

室内側のAピラーのカバーを斜め上方向に引く抜いて外すと、↑このようになります。

次に、助手席前方にあるグローブボックスの蓋をあけて、ボックス右側にあるダンパー↑を奥に押し込んで外します。
写真は外した後の状態です。

（↑は左側のストッパー部分）
グローブボックスの両側にはストッパーがあるので、右側ストッパーは右に押し込み、左側のストッパーは左に押し込むようにすると・・・・

グローブボックスは、助手席の足元まで垂れ下がるように開いて、（↑のように）その奥のヒューズボックスがあらわになります。

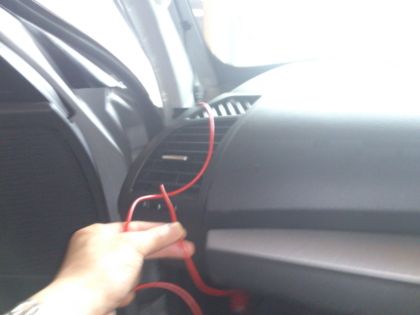

そこで、あらかじめ通しやすく頑丈な「呼び線」を↑のように先に通します。
（赤い電線）

↑すでにヒューズボックス付近に通した「呼び線」に輪っかを作って、本当に通すべきドラレコの配線（ドラレコ本体に行く方）をタイラップでしっかり止めます。

呼び線とタイラップで接続しただけでは引っ掛かる恐れがあるので、↑テープ巻きします。

呼び線の上部をAピラーの根本から引っ張り上げます。
引っ掛からずに、無事、↑ドラレコの配線を引っ張って出てきました。

↑ドラレコ本体をルームミラーの裏側あたりに貼りつけます。

↑一緒にいない方が無難ですが、ドラレコの電源配線をETCの配線と一緒にAピラーに固定します。

↑ドラレコの電源線（直接配線用・オプション）には、ヒューズが付いていて余長があるのでコンパクトにまとめで縛ります。

通常ヒューズボックスから電源を取り出しますが、すでにETCの電源が取り出されているので、それと接続して、アース側も同じように接続します。
ここで、まとめた配線は、ヒューズボックスのあたりに固定して、グローブボックスを逆の手順で戻します。

ドラレコ本体に電源線を接続したら、ETCのアンテナ線同様配線を天井とフロントウインドーの隙間に押し込みます。

次に、Aピラーのカバーを斜め上から差し込むように取り付けて（これが一番面倒）、ドア部分のウエザーストリップを親の友人と思って丁寧に取り付けます。

エンジンを始動して、電源が入り動画が記録できればOKです。
約１時間半ほどかかりました。

もう絶対、Aピラーのカバーを外すのは嫌です。（笑）
次からは、ETCとドラレコは絶対セットで取り付けます。。。。

使用した感想は・・・
信号機のフリッカー対策も十分でデフォルトの設定でそこそこ良く写ります。
色彩は色が薄く記録されるみたいですが、事故の証拠を記録する用途には十分です。
