Arduinoで2004LCDを表示させてみた

カテゴリ： パソコン

500 円で買った Arduino 互換ボードに、これまた 500 円で購入した 2004LCD を接続して表示させてみた。

LCD は I2C （シリアルインターフェイス）が付いているので接続は簡単です。

4 本のジャンプワイヤ（オス―メス）で配線するだけです。




IDE 標準の LiquidCrystal ライブラリを使うと簡単です。

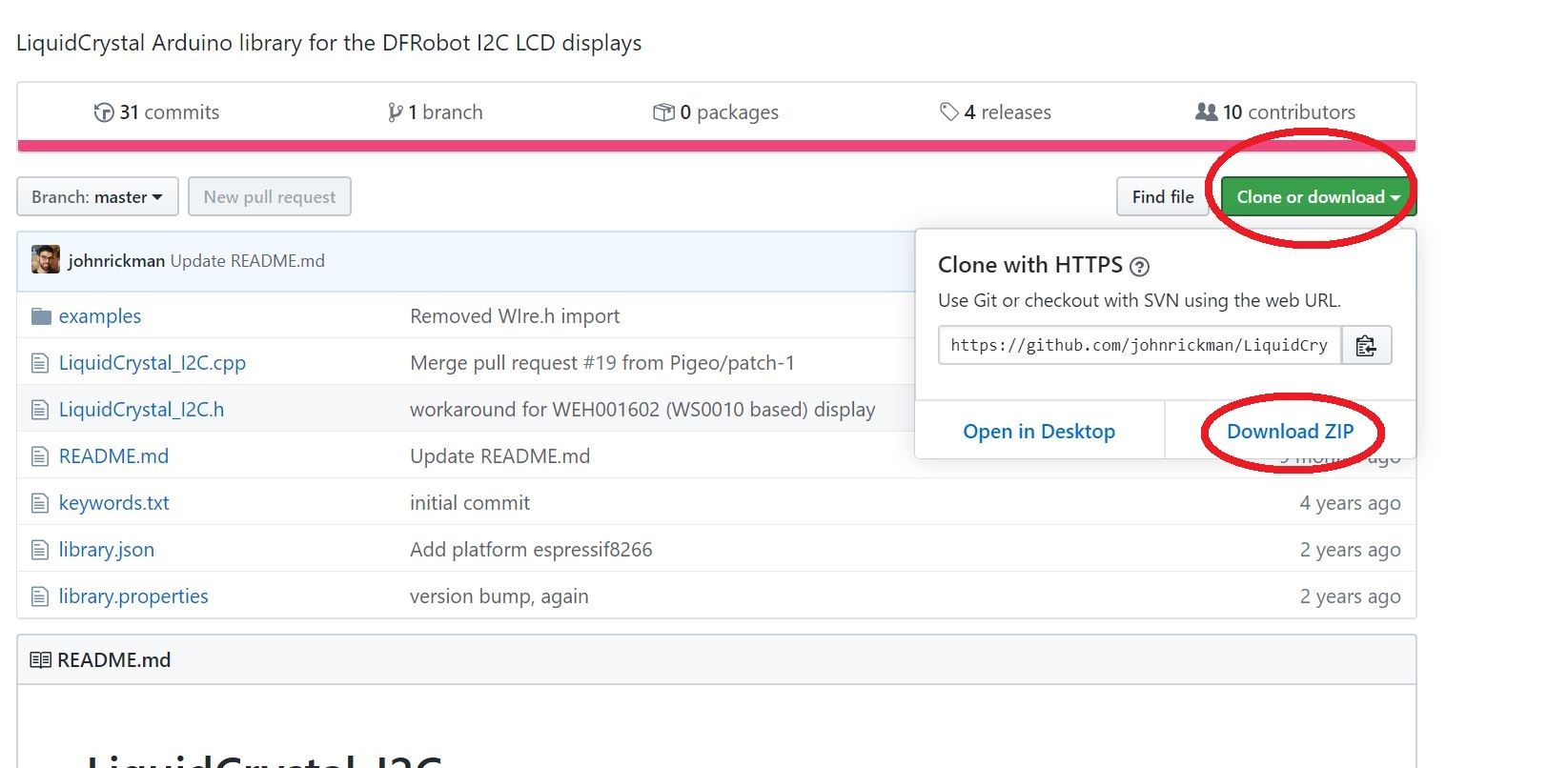

ライブラリは、こちらの github のページ（ https://github.com/marcoschwartz/LiquidCrystal_I2C ）から LiquidCrystal_I2C-master.zip を落としてきます。

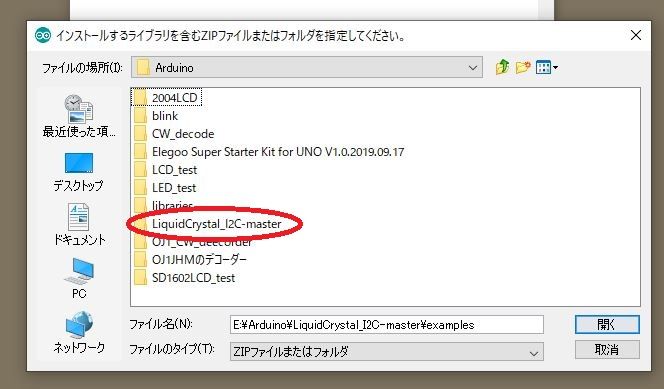

落としたら，Arduino側でIDEのメニューバーで；




そうすると，ヘッダー <LiquidCrystal_I2C.h> が使えます！！
そこで4行ですので4行の表示をしてみました。
分かりやすいように業の番号を最初に数字で挿入しておきました。
------------------------------　ここからスケッチ　-----------------------------------
#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C lcd(0x27,20,04);
void setup() {
  lcd.init();
  lcd.backlight();
  lcd.setCursor(0,0);
  lcd.print("1 Hello World!!");
  lcd.setCursor(0,1);
  lcd.print("2 Hello World!!");
  lcd.setCursor(0,2);
  lcd.print("3 Hello World!!");
  lcd.setCursor(0,3);
  lcd.print("4 Hello World!!");
}
void loop() {
 }
-------------------　ここで終わりです　----------------

最初は文字が表示されなくて調べたら、 I2C のアドレスが” 0x3f” だったので“ 0x27” に変えてみました。これは秋月のカタログの説明書で、そのようなことが書いてあるのを思い出したのです。

“ 0x27” にしてコンパイル、 Arduino にボードに書き込むと上の写真のようにちゃんと表示されました。

改行コードはないので、カーソルの位置指定をします。lcd.setCursor(n,n)でやっています。
変数を使ってもっとスッキリと書くことが出来ますね。

次はCWデコーダーに挑戦しようと思います。
