先日の日記で
PCでWiiコントローラを使用するための、
赤外線照射バーの赤外線LEDが破損してしましました。
原因は私にあり、単に限流抵抗を入れていなかったことによる
LEDの過電流→破損です。
で、通販を利用して赤外線LEDと抵抗を購入しました。
赤外線LEDは1.2V20mA、抵抗は130Ωです。

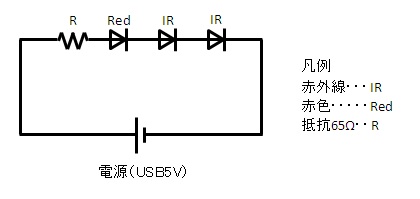

これをこのように接続。
当初は130Ωを2個並列にして65Ωにし、
ブレッドボードで仮組みしたときに抵抗を並列にせず1本で試したところ、
少々明るさは落ちるものの、影響のない範囲で点灯できたため、
『このほうがLEDに流れる電流値が低くていいか』と思い、
実際の完成品は130Ωとしました。
なので電流としては10ｍA流れるはず。
で、今回は目に見えない赤外線LEDのみを付けるのではなく、
赤の可視光LEDを付け、パイロットランプにしてみました。

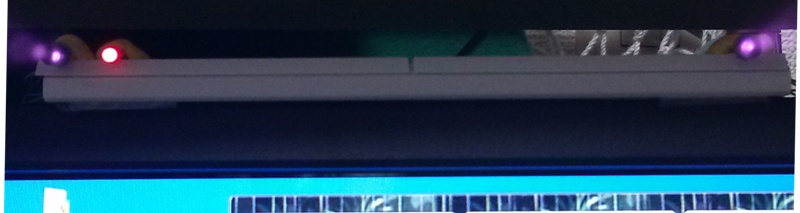

その完成品がこれ。
赤外線LEDが光っているのが確認できます。
我ながら良い感じですｗ
パイロットが付いていることで切り忘れを防げるし、
以前のような過電流による破損を防ぐことができます。
実際にPCで試してみましたがきちんとカーソルは反応しました。
ん～、やはり工作は心が躍ります。
回路を考えるのが楽しいし、実際にはんだ付けするのも楽しい。
完成品が動いたときがうれしい。
ここのところの工作で、ちょっと思いついたことがあります。
今は伏せておきますが、しばらくしたら実行に移そうかな。
また心の躍る工作ができそうです。
