投げ釣りの限界に挑戦!
キングコロタマGP
12/9 卓上ラインマーキー??
もう12月ですね、2011キンコロも終了して、何かをしなくては、、、、、、
ブログの更新もガンガラなければなりませんね
で、今回は工作のお話です、
工作って、、、何を作ったかと言いますと、、、、
『卓上ラインマーキー??』なのです
これも、釣りの大事な道具なのです
リールにラインを巻く事が楽しくなるようなものを作らなくては、、、、、爆
今まで管理人は、適当なルアー竿にリールを取り付け
ラインのボビンを別の装置に取り付けて巻いていました
そのセットも邪魔くさいし、嫁さんからも怒られるし
あわてる時は、ボビンに芯を入れて足で挟んで、リールを巻く???
まー、、、邪魔くさい!邪魔くさい!
皆様はどうされているのかな??
ここで、工作師は、もっと便利に楽チンにならないかなーって
前から思っていて、早速行動開始!!!
色々と考えて、スケッチも書いたりして、、こんな感じでどないだ、、、、、、
今回の『卓上ラインマーキー??』ポイントは、、、
1.卓上でラインが巻ける事
2. 嫁さんでも一人で巻く事が出来る??
3.巻き数(メーター数)がわかる
4.収納がコンパクト
5. ラインにコーティングが出来る
6. 恰好がえー
などの、内容にまとめてみました、、、、、、

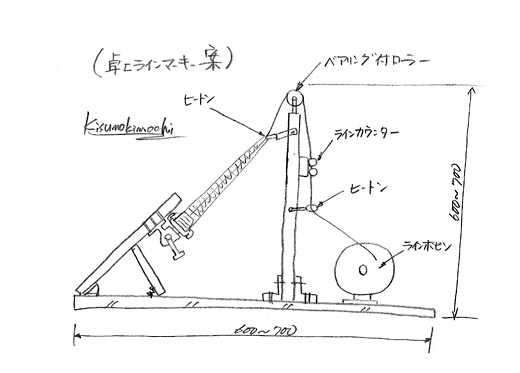

管理人の頭の中のイラストを紙に書き出しました

部品の調達開始、、、
近所のホームセンターで材料を物色
骨組みは、今回は、木質系でやってみます
他は、金属部品と、なんやかんやあれこれと
ざっと2000円ぐらいで揃いました
で、出来上がりました、、、、これです
恰好はあんまりえー事ないですね、、、、、、、爆

イラストに近いものになりましたが、、、
やっぱー現物を見るともう一つですね
次は、収納したらこんなんです
まだまだ課題が、、、、、

リールを取り付ける部分は、丸木にリールシートをインシュロックで
取りあえず固定、スレッド巻いてエポを考えましたが、そこまではえーやろーと
直線的にラインを巻くと、長く大きくなって卓上では、出来なくなりそうで
このように逆V字型を採用
真ん中のポールの頂上にベアリング付き溝戸車を装着し
ラインのブレを防ぐように、ガイドの代わりに
ヒートンを両サイドに取り付けました

ラインカウンターも取り付けが出来て、

早速試運転開始、、、、、、、、
思っている以上に楽ちんです
ただ、ハンドルを回すと重み、、抵抗が伝わるので、その点をもう少し改良ですね、、、、
出来上がりをまとめてみると
1. 卓上でラインが巻ける事・・・・出来た、、満足
2. 嫁さんでも一人で巻く事が出来る??・・・・・やってくれない、アホ―って言われた
3. 巻き数(メーター数)がわかる・・・・・満足
4. 収納がコンパクト・・・・・邪魔、改良必要
5.ラインにコーティングが出来る・・・・ちょっと考える
6. 恰好がえー・・・・・もう少し
の具合です
コンパクトにするには、次回アルミの押し出し材料などを利用し
二号機を考えようと思っています
これから、釣りに行く回数が、まだまだ減るので
こんな事ばっかりして遊んでいる管理人でした
チャンチャン
