友人に頼まれて、自作パソコンを組み立てました　その2

カテゴリ： PC

友人に頼まれて、自作パソコンを組み立てました　その1 　はこちらから

電源・・KEIAN GORI-MAX2 KT-S550-12A (550Wモデル)

KEIAN GORI-MAX2 KT-S550-12A (550Wモデル)
価格：3,270円（税込、送料別）

ケース・・ATX のZALMAN Z3 PLUS

Z3PLUS PCケース ATX対応電源なしサイドパネルアクリル【送料無料】ZALMAN　Z3PLUS 正規代理...
価格：4,947円（税込、送料込）

あっ、忘れていました
CPUクーラー・・虎徹　KOTETSU（SCKTT-1000）

Scythe虎徹 KOTETSU (SCKTT-1000)
価格：3,329円（税込、送料別）

今回取り付けるCore2 Quad Q8400は、発熱量が高いので新品の評判の良いCPUクーラーを用意しました

さて、組み立てに入る

まずは、マザーボードにCPUクーラー「虎徹」を取り付け、グリスを塗ってCPUを装着。

このCPUクーラーは、先にマザーボードに組み立てながらCPUを取り付けて、ケースに装着。
CPUクーラーが大きいので、ケースぎりぎりになるのでちょっと苦労した。

ケースの配線と電源の配線一部をマザーボードの裏側に通して、マザーボードを取り付けます。

クーラーの電源をマザボに差し込み、その際マザーボードとケースの取り付けネジ部品を追加します。
CPUクーラーが大きのでケースぎりぎりでのはめ込みになりました。また上部左側のネジは手が届かず締められませんでしたが、仕方ないでしょう。特に問題ありませんでした。

ZALMANの上部のファンコントローラー配線（※ファンコントローラの出力は２ピン×２（ソケットは３ピン））を繋ぐ（今回はトップの２つのファンをコントロール可能にしてみた（LowとHighの切り替えのみ可能））。
リアのファンは４ピン。

電源を取り付けて、順々にマザボと電源を接続。配線を整理。

光学ディスク、SSD、HDDを取り付けて、HDD以外を接続。

うん、なんとかパソコンになった。

キーボードとマウス、無線LAN端子を接続して、起動。
※GIGABYTEのマザーはBIOS画面にする時、PS2接続のキーボードが無難。以前GIGABYTEでBIOS画面にならないことがあり四苦八苦した経験から。

【送料無料】【在庫あり】【平日13時までのご注文で当日出荷可能！】バッファロー BSKBP02BK(ブ...
価格：669円（税込、送料込）

BIOS画面からFIRST起動を光学ディスクに指定して、Windows 7 Professional　DVDを入れOSのインストール。
今回は友人が持っていたものを利用。

OSのインストールも終わり無事起動。
Core-Tempで、見るとCPUの温度も32～36℃。評判通りの冷却性能です。

一旦、シャットダウンして、HDDを接続して起動。

とりあえず、GoogleのChromeと日本語入力、Microsoft Security Essentials、Adobe リーダー、Kingusofto2013などを、インストールしてみた。

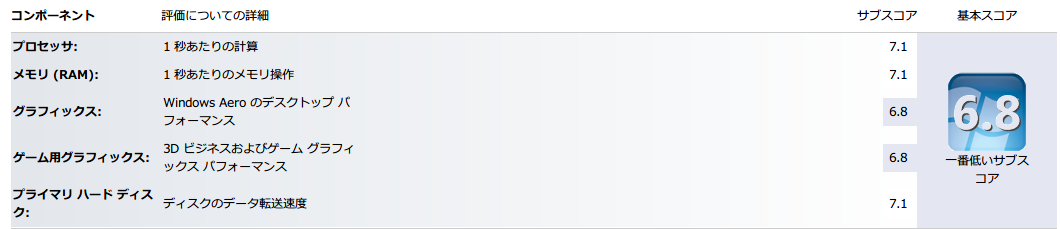

その後、エクスペリエンスインデックスを確認すると

プロセッサ　　 7.1
RAM　　　　　 7.1
グラフィクス 6.8
ゲームグラフィクス 6.8
プライマリハードディスク 7.1
