ネットに特化し、静かで、消費電力も低く、できるだけ小型に、そして、他にはないイメージのケースを作るということで第40回目です。

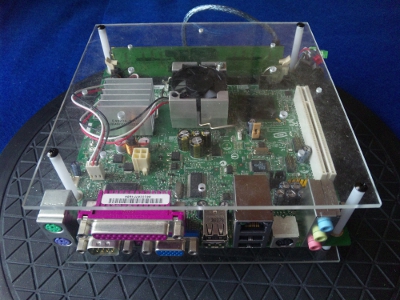

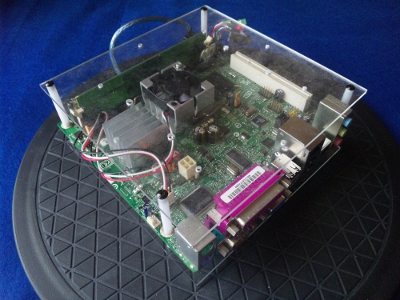

今回はこれ。
まな板をまな板でフタですが、2.5HDDに変えました。

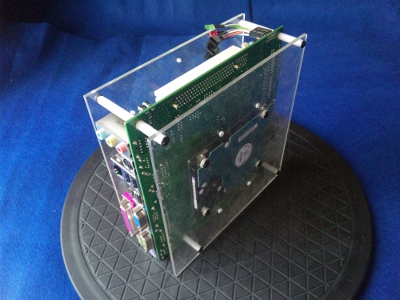

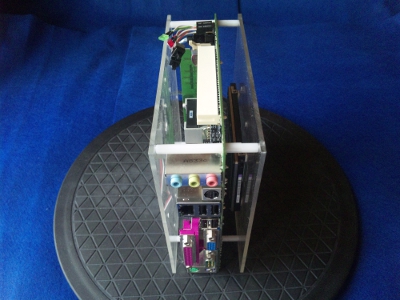

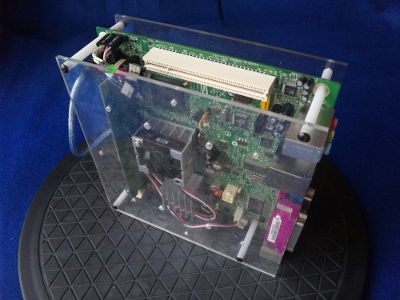

縦置き
3.5HDDに比べさすがに小さくなっていますね。
高さは7.2cm(ネジ頭含)です。3.5HDD時は約9cmだったので2cmほどコンパクトにまとまりました。温度は前回のまな板まな板のフタと同じなので結構高めになると思います。詳しくは前々回あたりをご覧下さい。

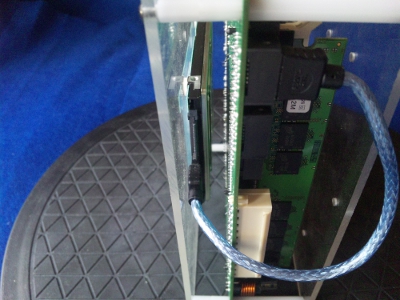

HDDとマザーボードの間
HDDのところは2cmのスペーサをかましています。写真をみるともう少し詰めれそうですが、1.5cmたとマザーボードとの干渉が気になり余裕を持たせて2cmにしています。
動画はこちらです。
今回は1cm×2で2cmのスペーサを使用てますが、2cmのスペーサがなかったからです。。。
まな板
・まな板3.5HDD搭載可 ２枚
・両ねじ切り10mmスペーサ ４つ
・片雄ねじ、片ネジ切り10mmスペーサ ４つ
・片雄ねじ、片ネジ切り40mmスペーサ ４つ
・M3×6mm黒トラスネジ ８つ
高さ約7.2cm
今のところ最小になりました。ただ、この状態だと熱が気になるので、冬場は良いですが、今のような夏は厳しいかも知れませんね。使えないことは無いと思いますが。
今回はこれ。
まな板をまな板でフタですが、2.5HDDに変えました。
縦置き
3.5HDDに比べさすがに小さくなっていますね。
高さは7.2cm(ネジ頭含)です。3.5HDD時は約9cmだったので2cmほどコンパクトにまとまりました。温度は前回のまな板まな板のフタと同じなので結構高めになると思います。詳しくは前々回あたりをご覧下さい。
HDDとマザーボードの間
HDDのところは2cmのスペーサをかましています。写真をみるともう少し詰めれそうですが、1.5cmたとマザーボードとの干渉が気になり余裕を持たせて2cmにしています。
動画はこちらです。
今回は1cm×2で2cmのスペーサを使用てますが、2cmのスペーサがなかったからです。。。
まな板
・まな板3.5HDD搭載可 ２枚
・両ねじ切り10mmスペーサ ４つ
・片雄ねじ、片ネジ切り10mmスペーサ ４つ
・片雄ねじ、片ネジ切り40mmスペーサ ４つ
・M3×6mm黒トラスネジ ８つ
高さ約7.2cm
今のところ最小になりました。ただ、この状態だと熱が気になるので、冬場は良いですが、今のような夏は厳しいかも知れませんね。使えないことは無いと思いますが。
