こんばんは。
平年ならば秋の行楽シーズンで観光地の賑わいがニュースになる時期ですが、新型コロナウイルス感染症の流行の第3波が心配で引き続い自宅待機しております。皆さんも是非お気を付け下さい。

さて、前回アンティークラジオ①の回路図と1個の低周波トランスの2次側断線を考慮した改造計画の回路図をアップしました。

今回は、電源部分の構想の記事の予定でした。

尚、タイトルが「 近況報告15　アンティークラジオのレストアその3　回路図 」のように大変長くなってしまうので今回から、前半部分を短縮し、「 近況報告16　アンラジのレストアその4　電源準備 」にしました。（それでも長いけどね

）

今回レストアしているアンティーク3球ラジオですが、今と違って電池（乾電池、鉛電池）を使用する仕様となっています。

必要な電源は

+B1　90V　高周波および低周波増幅、電力増幅部

+A　5V　フィラメント

の3種類となります。

ラジオによってはそれ以外に、-C　数ボルト　バイアス電源　が必要なものもあります。

+Bには、積層乾電池（BL-0〇〇型　22.5V,45V,67.5Vなど）が使われました。現在は入手困難だと思います。充電ができない乾電池ですから大変費用が掛かります。こうしたラジオが高級家電？だった証拠ですかね。

+Aには6Vの鉛電池が使われたようです。今でも一部のバイクに使われていますので今でも購入可能です。充電ができるのでこちらは経済的ですね。
しかし、UX-201Aのフィラメント電圧は5Vですから、電圧降下があったとしても鉛電池の6Vを直接つなぐのは少し怖いですが、音量調整も兼ねて直列にレオスタットが入っていますので、安心して使用できそうです。

今回のラジオ用の電源ですが、当初はこのように考えていました。

+A電源　5V1A程度のACアダプターを入手してそのまま使用。ノイズを考えるとスイッチングではなく電源トランスを使ったものがベターか？ハードオフなどで探してみる。
+B電源　006P乾電池を10個直列に接続して使用。5個目の所で45Vを出す。
006P乾電用のバッテリーホルダーは通販で、乾電池本体は、100均で購入予定でした。

【在庫限り特価】電池ボックスB 006P用 /WR-9VPC w 手作りキット WR9VPC w

タカチ電機工業 BH-9V型006P電池ホルダー【BH-9V-2】

ですが、コロナ禍なので外出せずに家の中にあるものを探した結果、次のような構成の電源を用意することにしました。ただし、レストア試験用で、最終的にはもっとコンパクトなものにする予定です。

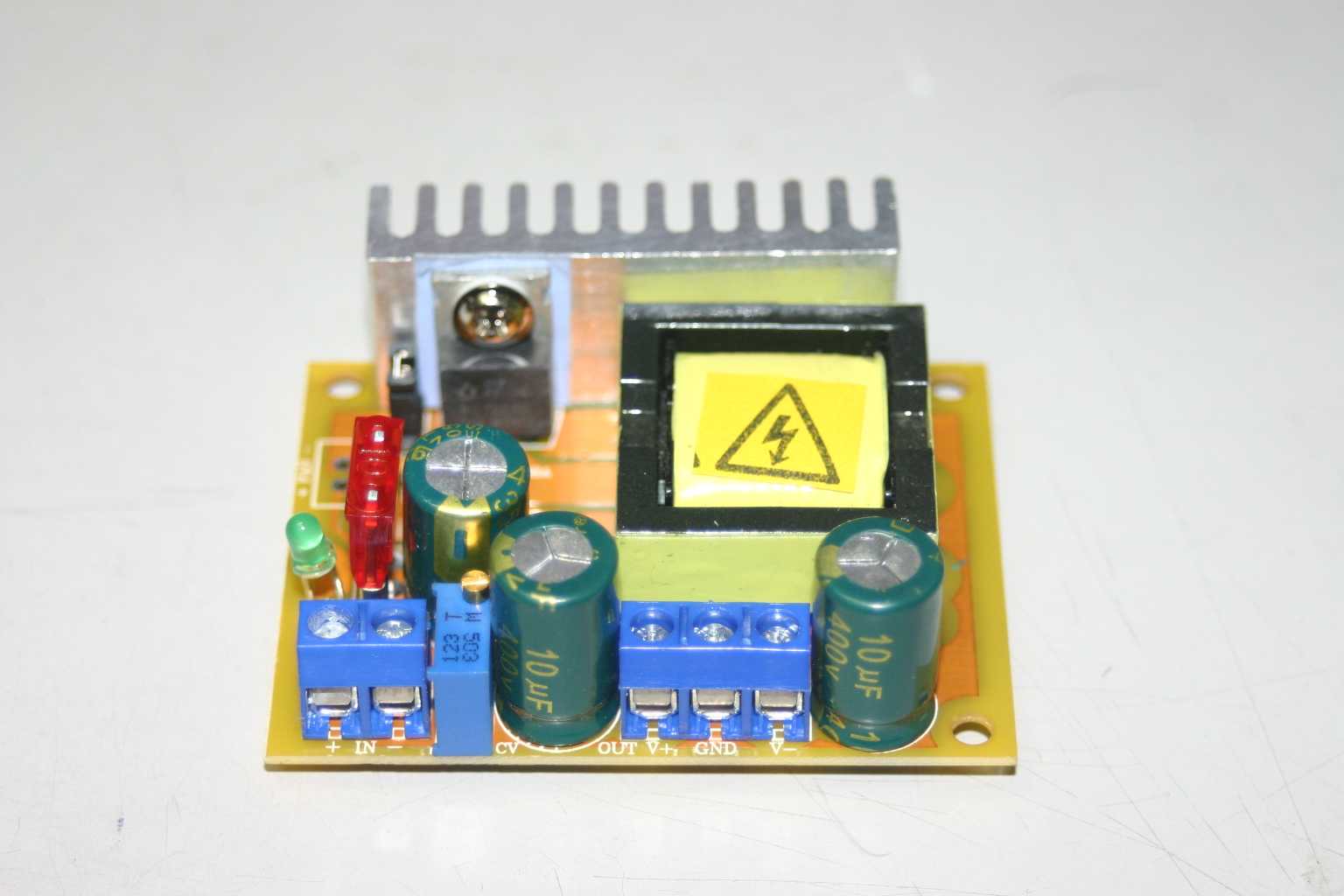

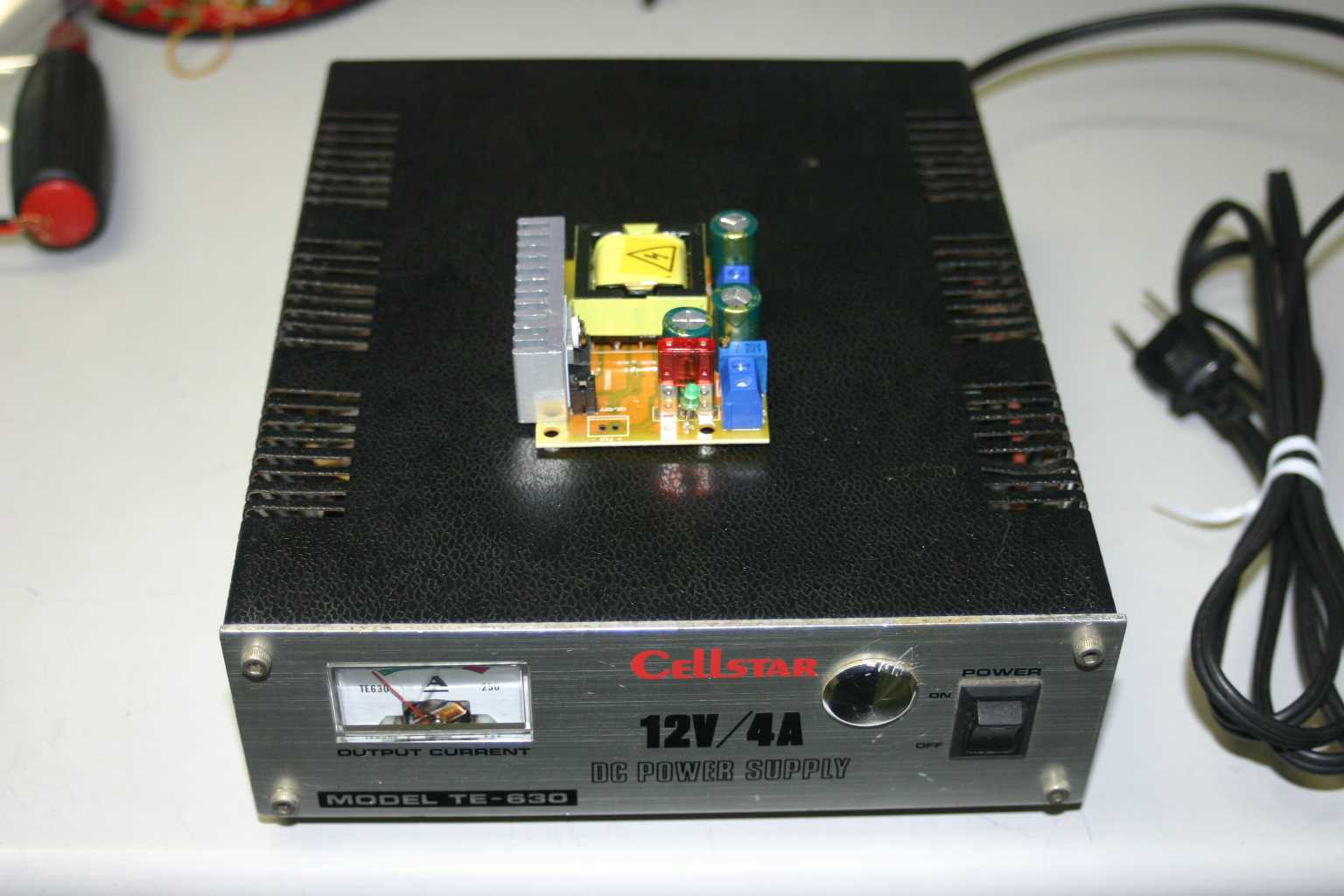

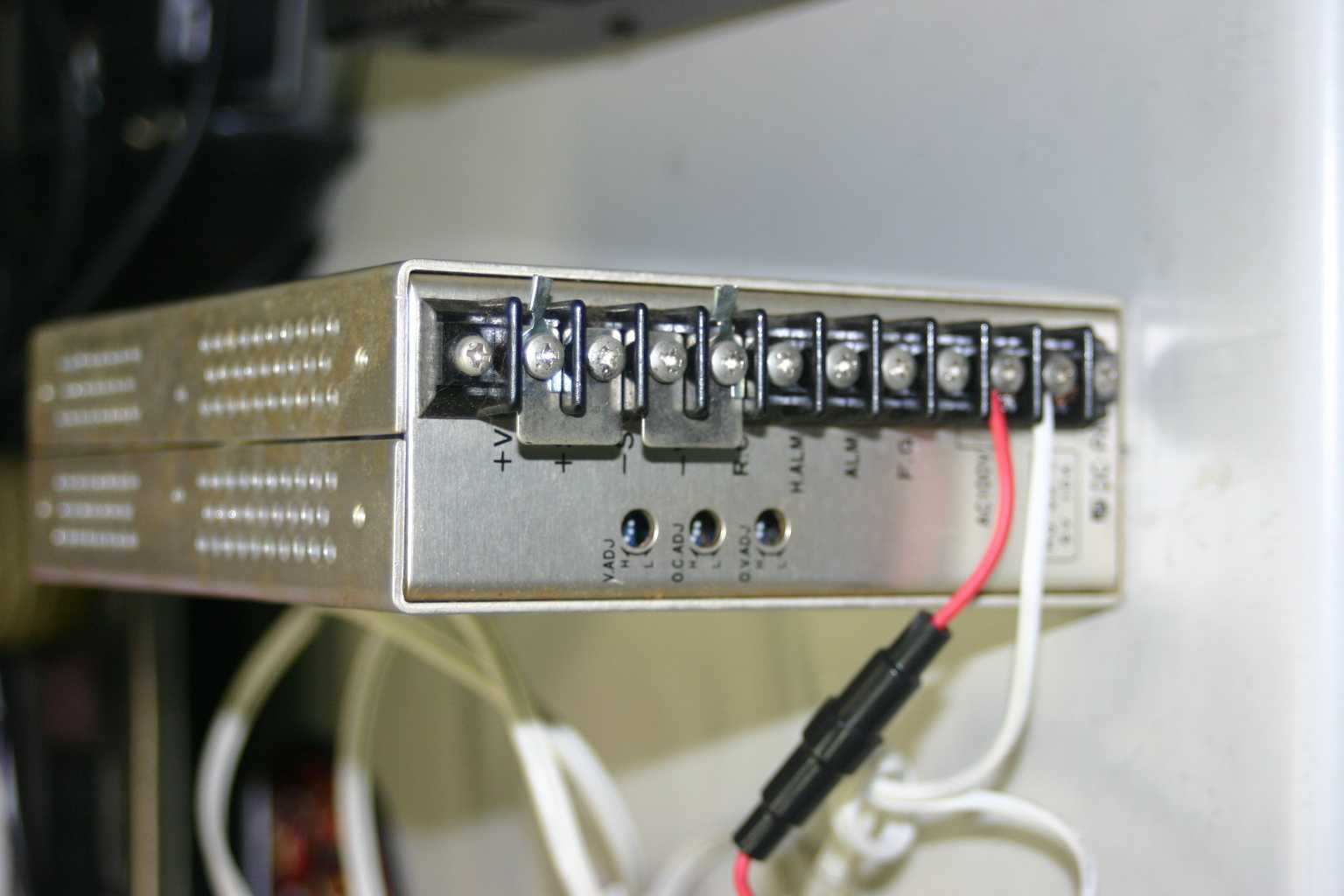

+B電源　12V/4Aの安定化電源に、±45-390V出力のDC-DCコンバーターを接続し、0-45-90の電源として使用。
