(3) 2018年04月16日
テーマ： フィットに乗ってる人集まれ～♪(988)
カテゴリ： 車
さて
昨日 中途半端に終わっていたカメラの取り付けですが
配線工事を今日仕上げますよ～～～～

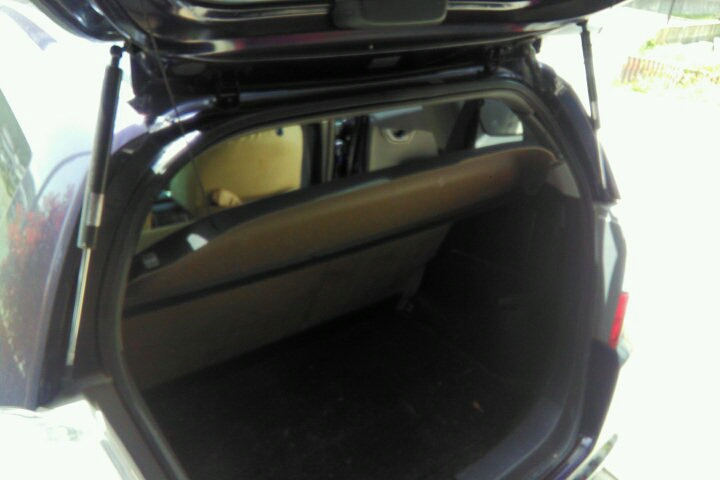

現状。
ここからは結構時間食いますからね～～～～
こんなに内装がついている車の
配線をいじることは無かったんで(~_~;)
とりあえず ハッチの中を通していきます。

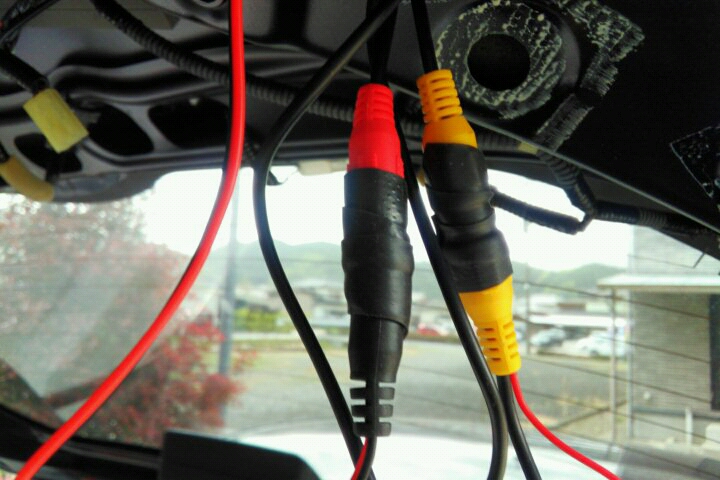

まずは配線の接続。
なので
抜け防止にブチルゴムで固定しています。
絶縁にもなりますから。

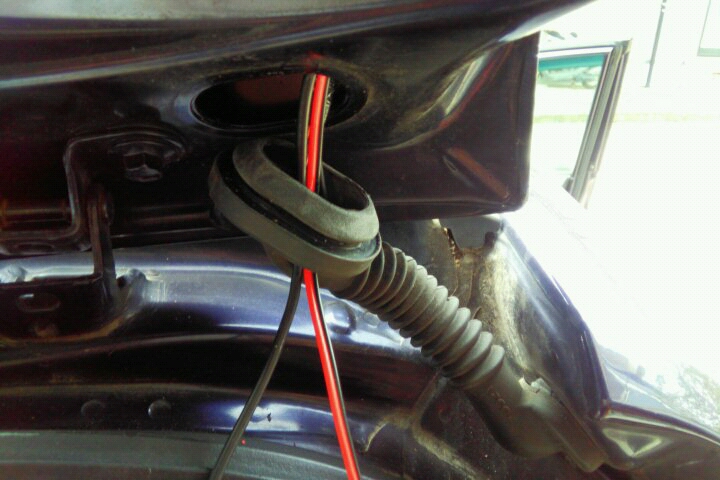

針金を使って ボディーとハッチの接続部分まで
通しました。
ここは元々の配線を防水するための
ゴムカバーがついています。
しかし
コンポジット端子が通るほど太くないので
面倒なんでカットして通します。

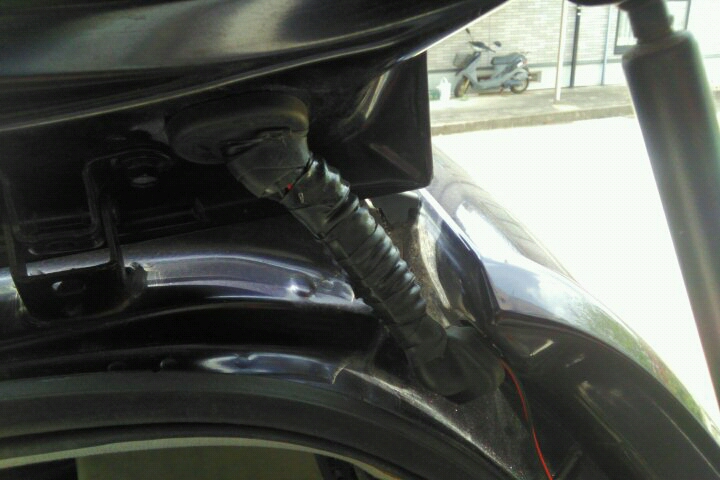

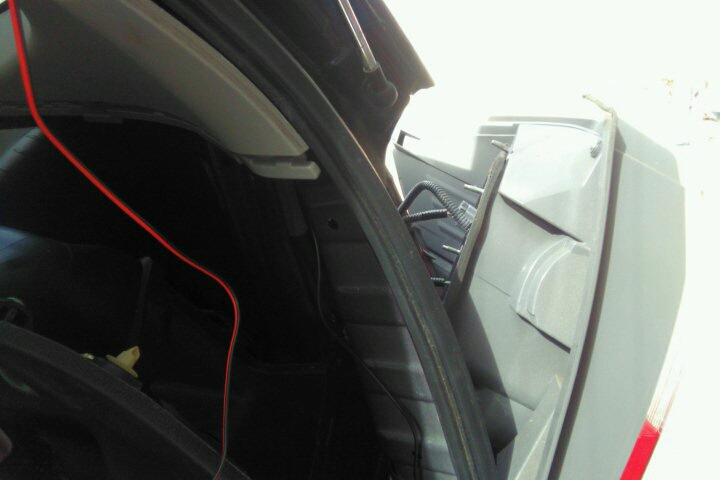

そして カバーに沿ってボディー側の穴に通して
これでよし(~_~;)
見た目もノーマルとかわらないっしょ。
さて
問題はここから。
電源の確保です。
バックライトから電源を取るほうが都合がいいようですので
そのようにしたいところ。
が
作業しようにも バックライトのコネクターが取れない(>_<)

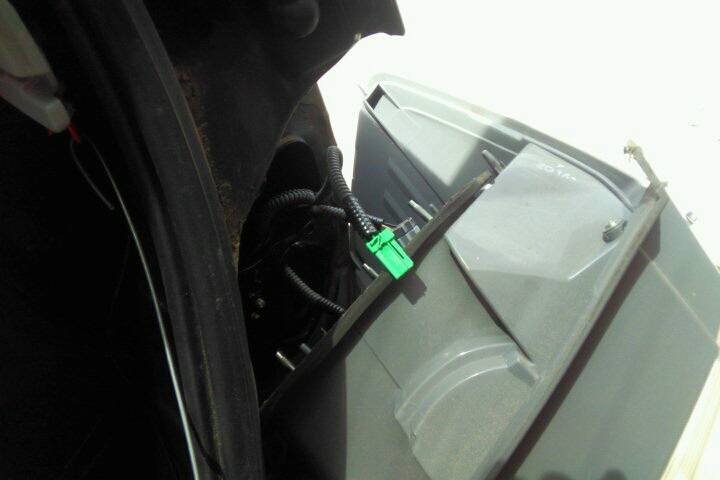

仕方ないので テールランプを取り外して
作業することに。
ナット3個で固定されていました。
これで作業効率が上がる～～～～～？
それでも抜きにくかったですけど(~_~;)
何とか抜けました。

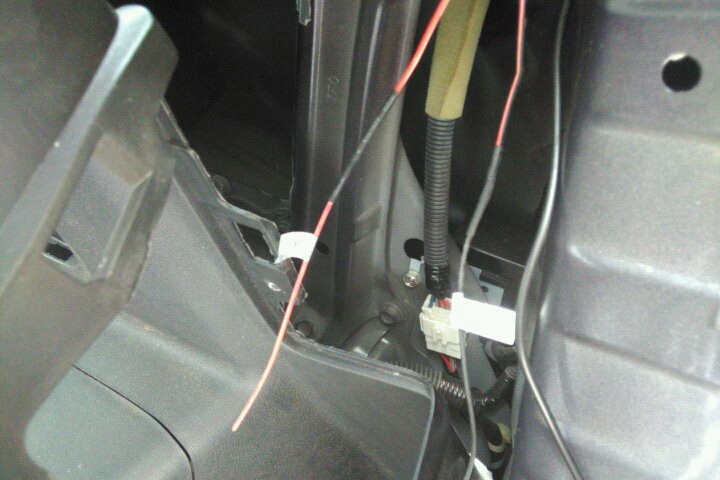

バックライトのネクターです。
配線は2本で 緑と黒。
この緑に＋を結線します。
が
配線の長さが足りん！
あと10センチあれば届くのに！
仕方ないので ゴミ箱をあさって
適当な配線を使って延長。
なかなか使える配線が見つかったんで
ちょうどよかったです（*^_^*）
やっぱなんでもとっておくもんですね。

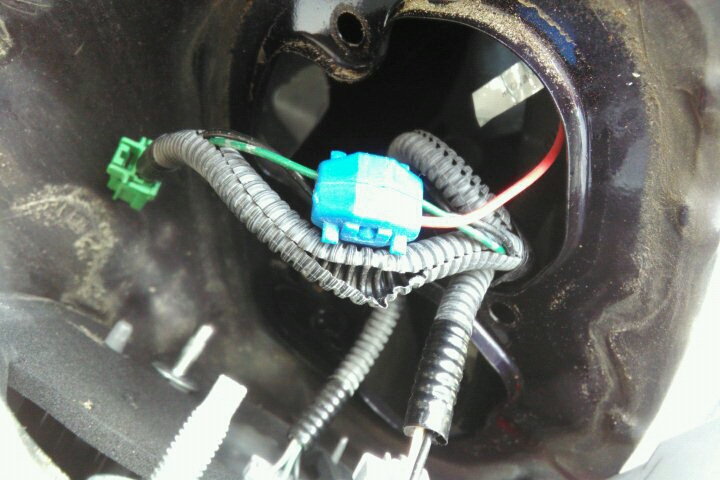

さて 配線の分岐ですが
ダイソーの分岐端子を使いました。
あまり好きではないのですが
短い配線をカットして作業する手間が
いやだったんで(~_~;)
とりあえず +はよし。
-ですが・・・

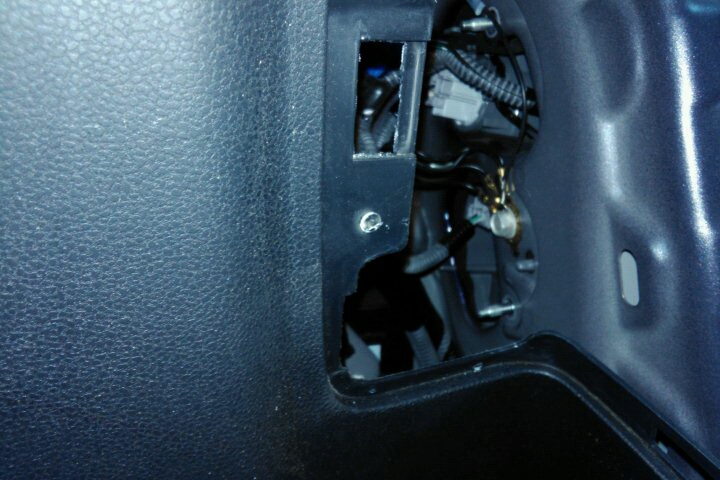

ちょうどテールランプの後ろに
アース部分があるので そこに友締めしました。
さて
とりあえずここで ちゃんと動作するのか確認します。
元に戻してからだと 嫌になるので(~_~;)

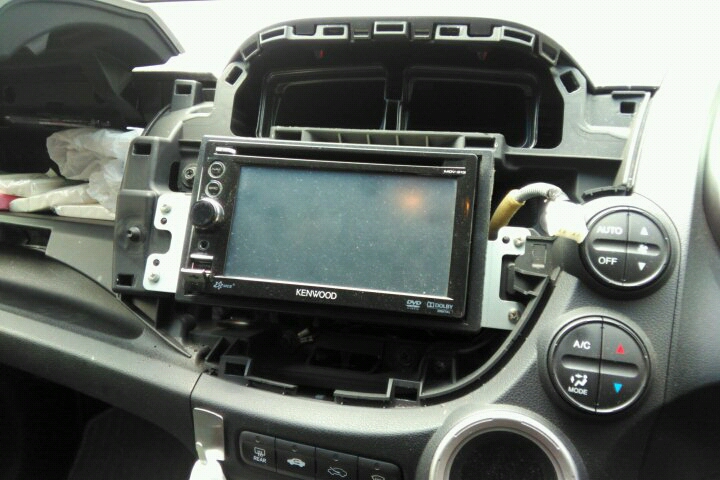

ナビを取り出して 映像端子をつなぎます。
キーを回して バックへ入れると・・・・・・
映らない(T_T)
もしかして 設定か？
設定画面を開くと オプションの動作確認がありました。
設定画面では・・・・・・
バックセンサーが無しでした(T_T)
よく見ると ナビの裏に
配線が束ねたままあった(~_~;)
面倒だけどやるしかない。
結線します。

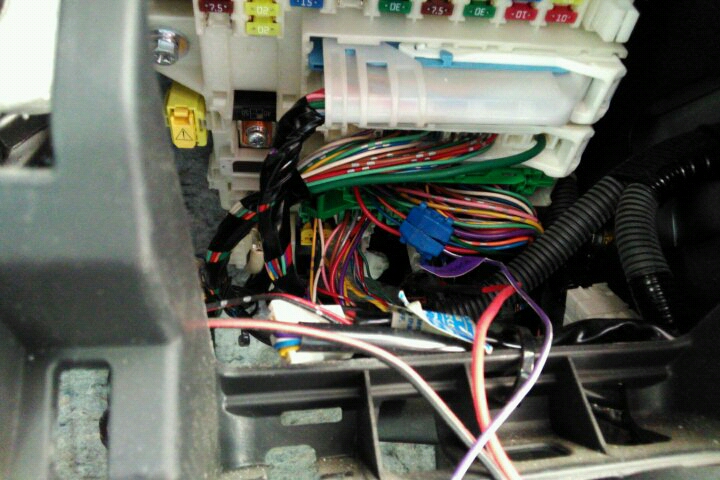

運転席のヒューズボックスの 緑のカバーのかかったところに
緑の配線があり
それがバックセンサーのようです。
ここも
ダイソーの分岐端子で結線。
そして
ナビの設定をオンにすると・・・・・

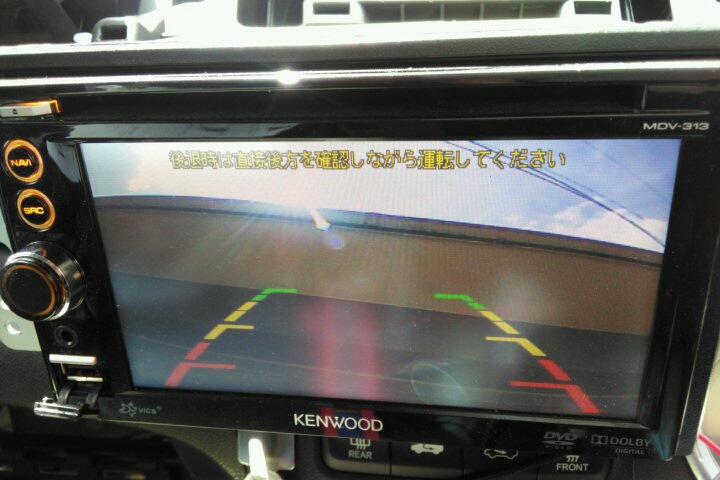

映りました～～～～ヽ(^o^)丿
空が映ってるのは ハッチが開いてるから。
やっと終わりですよ～～～～～

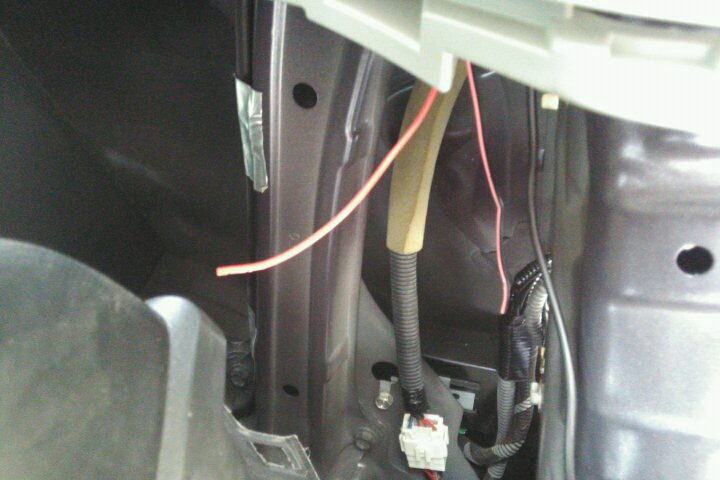

さっさと片付けながら 配線を隠していきましょう。
トランク内を元に戻して
内装をはずして配線を通しながら
前へ進みます。

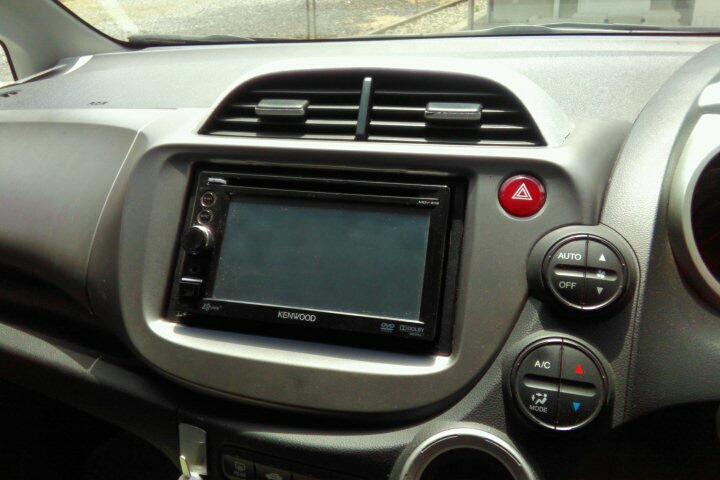

最後にナビ回りを戻して終了～～～～～～
ばんざ～～～いヽ(^o^)丿
あ
まだでした(~_~;)
カメラを調整しないとね～～～～
フィットはバンパーが短すぎて
フレームに入らなかったんで
調整が難しかったです(~_~;)

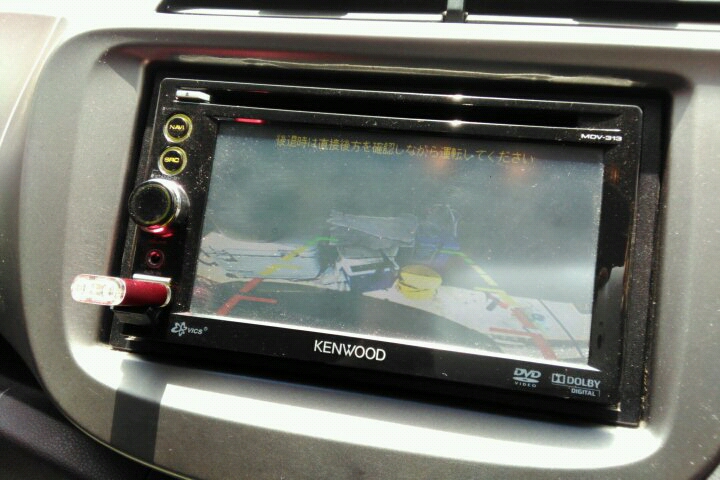

とりあえず赤のラインで止まって
ギリギリに設定しときました。
これでまた快適になったよ～～～～～
