こないだ OraOrA! Returns の 2F ジャンクコーナーで BS キーが取れた Latitude 5320 (Core i5 1145G7, メモリ8GB, SSD256GB) を安く確保しました。この個体、安い割には、タッチパネル付、LTE付の優れものでした。
キー欠のままで使っててもいいかな？と思ってたのですが、ショッピングサイトをのぞいてると2.5千円で 5320 の日本語キーボードが売られてるのを発見。しかもバックライト付。っちゅうことで、これを確保してキーボード交換することにしました。
また、別途 Core i7 1185G7、メモリ16GBの Latitude 5320 を入手してたので、このシステムボードをOraOrA! Returnsで確保した 5320 の筐体に収めれば、Core i7 1185G7, メモリ16GB, SSD256GB, タッチパネル、LTE、っちゅう、てんこもりバージョンの 5320 が作れるなー、と考えて、今回はキーボード交換に加えてシステムボード交換も行うことにしました。
っちゅうても、キーボード交換する際にはドナーのシステムボードを外すので、そこに i7 のシステムボードを取り付ければよいので、今回はキーボード交換に絞って書きます。
まずはボトムカバーを外します。
ネジを全部外す
赤○のネジを全部外します。ネジはボトムカバーから外れないようになってるのでネジ管理を気にしなくてよいです。
システムボード

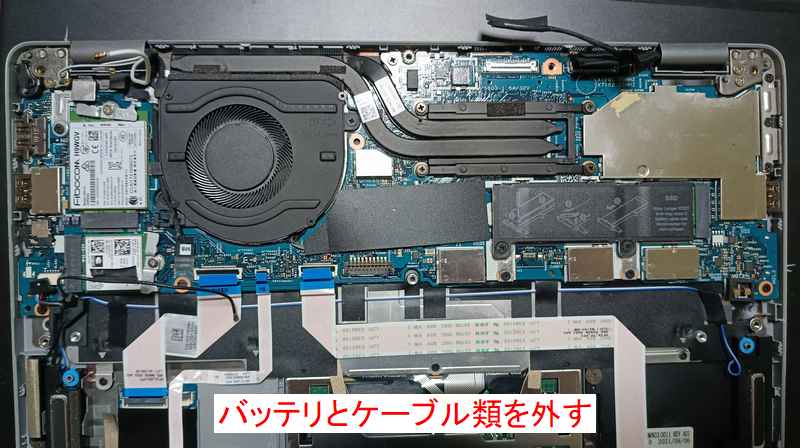

さて、システムボードを外すためにバッテリとケーブル類を外します。
バッテリとケーブル類を外す

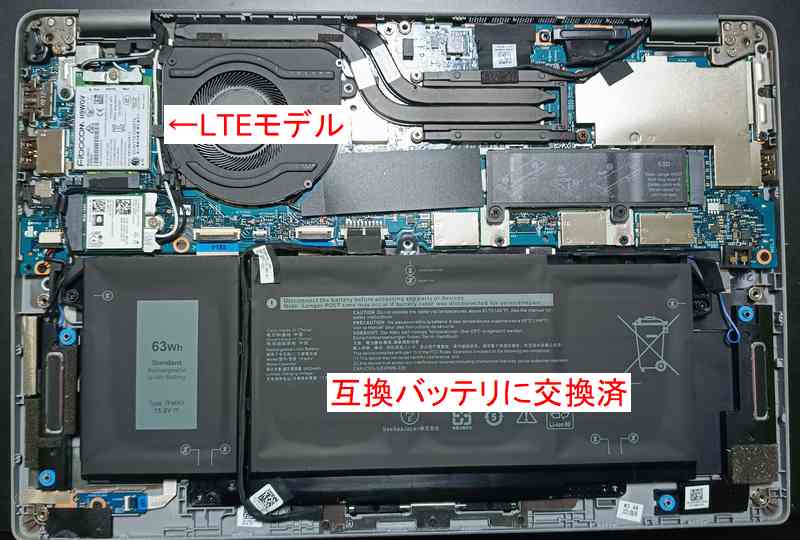

外せるケーブルはすべて外します。ドナーの Latitude 5320 の電源ボタンは独立したパーツになってるので、これも忘れずに外します。また、ドナーはLTEモデルなので、システムボードを外すにはSIMトレイを外しておく方がすんなり外れてくれます。外さなくてもシステムボードは外れますが... (^^;

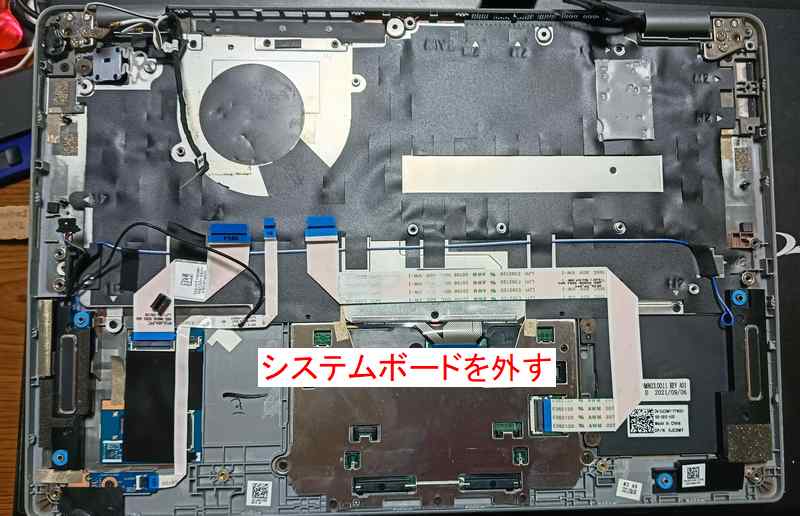

システムボードを外した

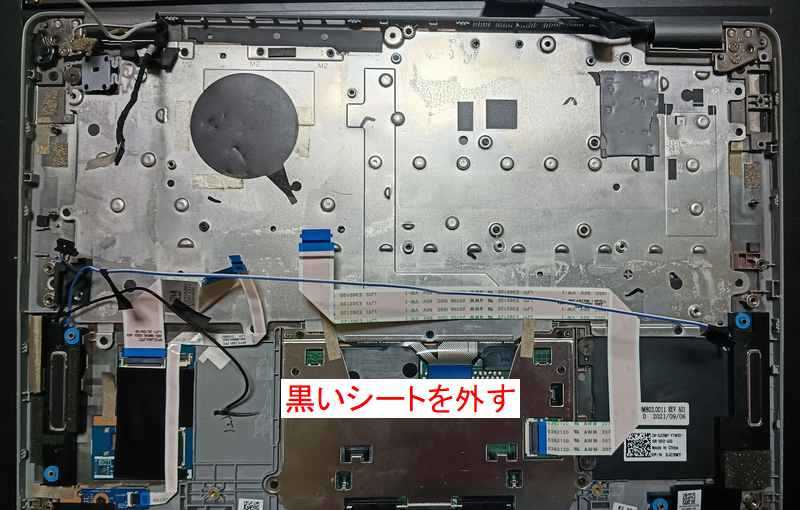

キーボードはどうも金属プレートの下にあるようです。金属プレートの上に黒い保護シートが張られているのでこれを外します。この保護シートは後で戻すのできれいにはがすようにしましょう。私はちょっと破いてしまいました。(^^;;
黒い保護シートを外した

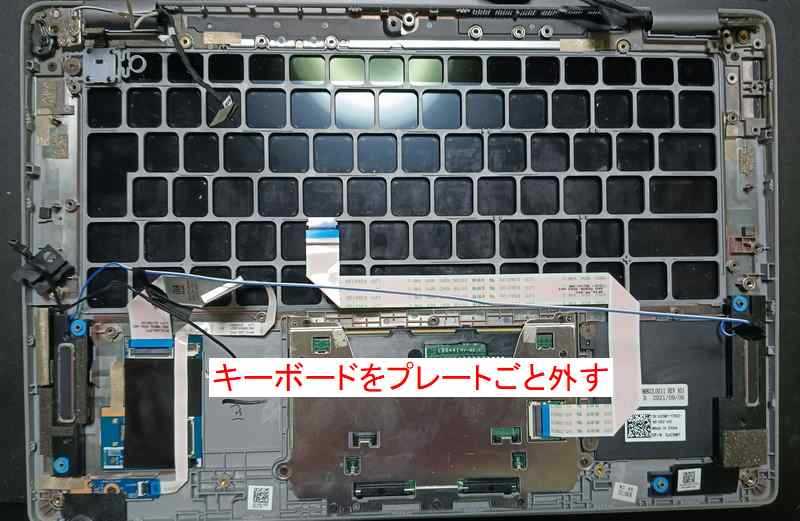

保護シートを外したら、本命の金属プレートが見えます。金属プレートの周囲に10個以上小さいネジがあるので、これを外していきます。ネジが小さいので無くさないようにしましょう。ネジを全部外すと金属プレートが外れます。
金属プレートを外した
キーボードは金属プレートにネジ留めされていました。3カ所ネジがあります。
外した金属プレート
古いキーボード

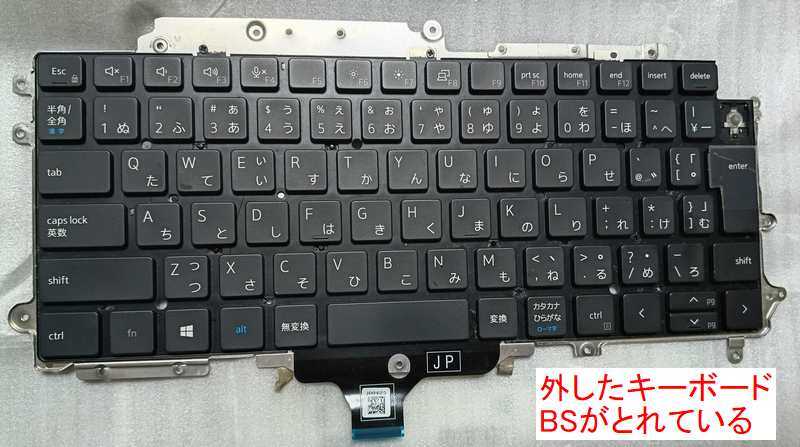

古いキーボードはBSキーが取れているので、新しいキーボードと交換します。

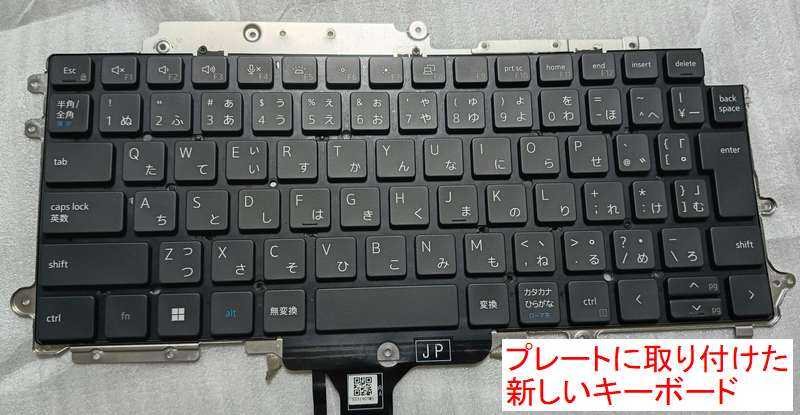

新しいキーボード
新しいキーボードにはバックライト用の細いケーブルがついていました。
新しいキーボードを取り付けた金属プレートをうまく筐体にはめ込みます。結構ケーブル類が邪魔になってはめ込みにくかったです。その後、プレートをネジ留めして、黒い保護シートを貼り付けてから、キーボードケーブルとバックライトケーブルを中間のコネクタに接続します。

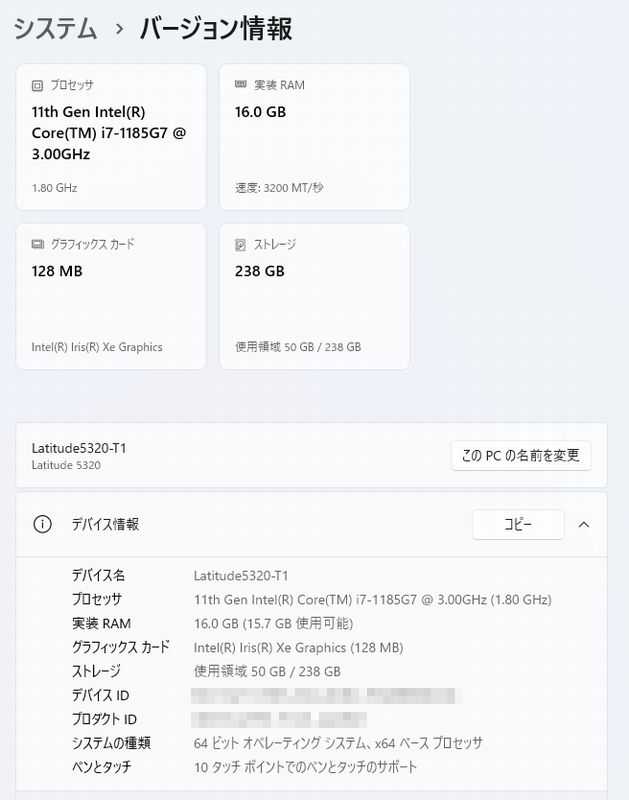

その後、Core i7 なシステムボードを取り付けて、組み立てると、「ぼくのかんがえたさいきょうの」Latitude 5320 の完成です。

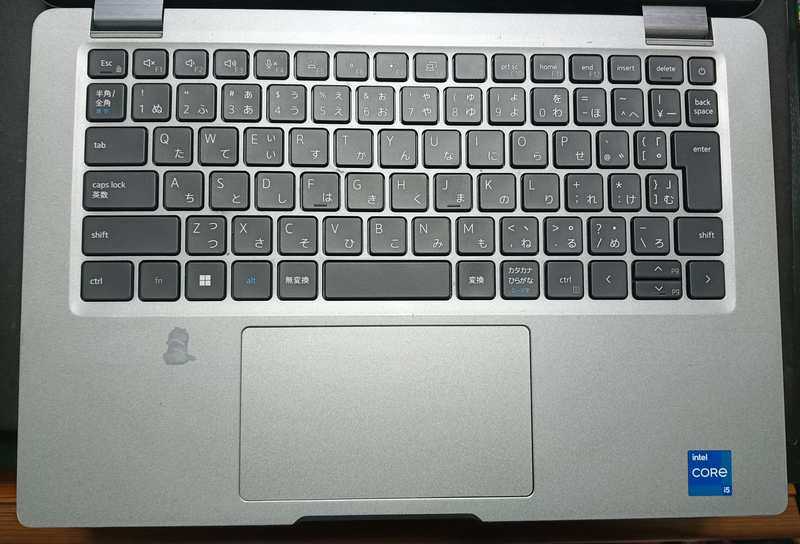

キーボード修理完了
ぼくのかんがえたさいきょうの5320
まぁ、「さいきょうの」っちゅうても、メモリ32GBモデルもあるし、SSDはもっと大容量にできるから、自分の中での最強、ですがね。(^^;;
あと、SIMトレイがnano SIM でなくて、micro SIM やったのが驚きでした。
--- 09:05 ---
曇っているけども湿度も気温も高く、むしむしした感じです。
---
こないだ OraOrA! Returns の 2F ジャンクコーナーで BS キーが取れた Latitude 5320 (Core i5 1145G7, メモリ8GB, SSD256GB) を安く確保しました。この個体、安い割には、タッチパネル付、LTE付の優れものでした。
キー欠のままで使っててもいいかな？と思ってたのですが、ショッピングサイトをのぞいてると2.5千円で 5320 の日本語キーボードが売られてるのを発見。しかもバックライト付。っちゅうことで、これを確保してキーボード交換することにしました。
また、別途 Core i7 1185G7、メモリ16GBの Latitude 5320 を入手してたので、このシステムボードをOraOrA! Returnsで確保した 5320 の筐体に収めれば、Core i7 1185G7, メモリ16GB, SSD256GB, タッチパネル、LTE、っちゅう、てんこもりバージョンの 5320 が作れるなー、と考えて、今回はキーボード交換に加えてシステムボード交換も行うことにしました。
っちゅうても、キーボード交換する際にはドナーのシステムボードを外すので、そこに i7 のシステムボードを取り付ければよいので、今回はキーボード交換に絞って書きます。
まずはボトムカバーを外します。
ネジを全部外す
赤○のネジを全部外します。ネジはボトムカバーから外れないようになってるのでネジ管理を気にしなくてよいです。
システムボード
さて、システムボードを外すためにバッテリとケーブル類を外します。
バッテリとケーブル類を外す
外せるケーブルはすべて外します。ドナーの Latitude 5320 の電源ボタンは独立したパーツになってるので、これも忘れずに外します。また、ドナーはLTEモデルなので、システムボードを外すにはSIMトレイを外しておく方がすんなり外れてくれます。外さなくてもシステムボードは外れますが... (^^;
システムボードを外した
キーボードはどうも金属プレートの下にあるようです。金属プレートの上に黒い保護シートが張られているのでこれを外します。この保護シートは後で戻すのできれいにはがすようにしましょう。私はちょっと破いてしまいました。(^^;;
黒い保護シートを外した
保護シートを外したら、本命の金属プレートが見えます。金属プレートの周囲に10個以上小さいネジがあるので、これを外していきます。ネジが小さいので無くさないようにしましょう。ネジを全部外すと金属プレートが外れます。

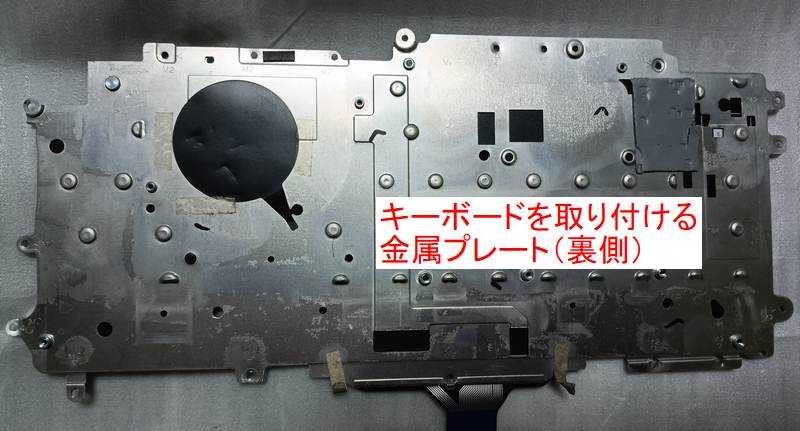

金属プレートを外した
