2011.03.05
カテゴリ： カテゴリ未分類

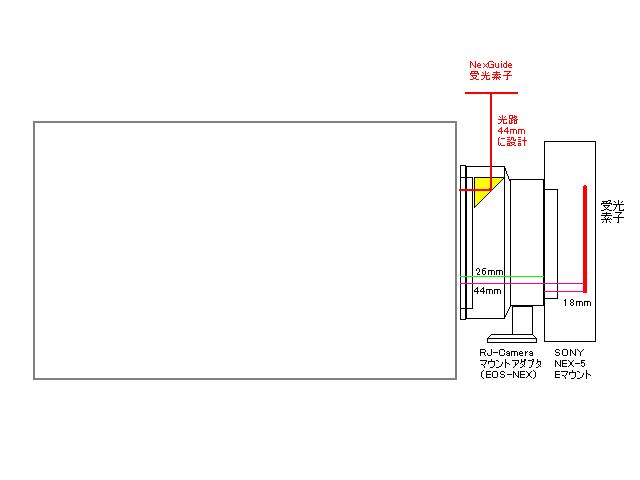

さて、RJ-Camera EOS-NEXアダプタ内にオフアキシスをどう組み込むかが課題である。
改造用のパーツ取りを目的とするには市販のオフアキシスは高額のものが多い。
三ツ星製：３万円台
ルミコン社製：３万円台
比較的安価なものとしては
ミード社製：１万円
セレストロン社製：１万円台
などがある。
外観から判断して、セレストロン社製のものが改造に適しているかもしれない。
セレストロンラジアルガイダーは
KYOEI や 趣味人
などでもネット販売されていて、比較的入手しやすい。
セレストロンラジアルガイダーを分解すると31.7mmのホルダーから伸びたプリズムを取り出すことができる。
プリズムの中央からオートガイド用CCDの素子までの距離は57mmとなる。
SONY-NEXのフランジバックは18mm
EOSのフランジバックは44mm
ということは、セレストロンラジアルガイダーの光路の距離の方がフランジバック長より長くなり更なる工夫が求められることになる。
セレストロンラジアルガイダーを更に分解すると31.7mmアイピースホルダを分離することができ、その時のプリズムの中央部分から端までの距離は30mmまで短縮させることができるが、31.7mmホルダのネジを回してプリズムの角度を微調整する機能は利用できなくなるどころかプリズムがいがんだままになってしまう。
セレストロンラジアルガイダー側に焦点距離を延ばす光学系を付加させるしかないかもしれない。NexGuideの受光素子が小さいうえ焦点距離を延ばすことは、更なる拡大撮影の条件となってしまい、このことがオートガイド時の凶と出るか吉とでるか判らない。
もう１つの選択枝としては、完全自作の道が残されている。
非常に参考になるのが Harry氏のブログ だ。
光学系のプリズムだけでも個人で入手できるのですねえ！
10mmサイズで￥１，５３０円
セレストロンラジアルガイダーをわざわざバラして利用するくらいなら、プリズムだけを購入して完全自作するのがもっとも安くあがる。
改造用のパーツ取りを目的とするには市販のオフアキシスは高額のものが多い。
三ツ星製：３万円台
ルミコン社製：３万円台
比較的安価なものとしては
ミード社製：１万円
セレストロン社製：１万円台
などがある。
外観から判断して、セレストロン社製のものが改造に適しているかもしれない。
セレストロンラジアルガイダーは
KYOEI や 趣味人
などでもネット販売されていて、比較的入手しやすい。
セレストロンラジアルガイダーを分解すると31.7mmのホルダーから伸びたプリズムを取り出すことができる。
プリズムの中央からオートガイド用CCDの素子までの距離は57mmとなる。
SONY-NEXのフランジバックは18mm
EOSのフランジバックは44mm
ということは、セレストロンラジアルガイダーの光路の距離の方がフランジバック長より長くなり更なる工夫が求められることになる。
セレストロンラジアルガイダーを更に分解すると31.7mmアイピースホルダを分離することができ、その時のプリズムの中央部分から端までの距離は30mmまで短縮させることができるが、31.7mmホルダのネジを回してプリズムの角度を微調整する機能は利用できなくなるどころかプリズムがいがんだままになってしまう。
セレストロンラジアルガイダー側に焦点距離を延ばす光学系を付加させるしかないかもしれない。NexGuideの受光素子が小さいうえ焦点距離を延ばすことは、更なる拡大撮影の条件となってしまい、このことがオートガイド時の凶と出るか吉とでるか判らない。
もう１つの選択枝としては、完全自作の道が残されている。
非常に参考になるのが Harry氏のブログ だ。
光学系のプリズムだけでも個人で入手できるのですねえ！
10mmサイズで￥１，５３０円
セレストロンラジアルガイダーをわざわざバラして利用するくらいなら、プリズムだけを購入して完全自作するのがもっとも安くあがる。
