チャンバーも付いた事だし、プラグのスパークを確認するべく電気系の確認を行う事にした。欠品部品が山のようにあるTYだが、イグニッションコイルとプラグコード、キルスイッチだけは付いている。恐らくトライアルをするために必要のない電気系は全て外してしまったのだろう。
マグネトーから出た配線のカプラーにイグニッションコイルに延びる配線が１本だけ挿してあるので、間違いは無いだろうが、念のためにネットで配線図を探す。最近は便利になった。ネットのお蔭でこんな物まで即時に手に入れる事が出来る世の中になったのは有り難い。
ダウンロードした配線図を見てみると、マグネトーから出ている配線は黒／白（イグニッションコイル）、緑／白（ハンドルスイッチ）、緑／赤（ハンドルスイッチ・ニュートラルスイッチ？）、黄／白（ハンドルスイッチ）の４本だ。現車は黒／白ではなく黒のようにみえるが、イグニッションコイルへの配線は間違いないようだ。

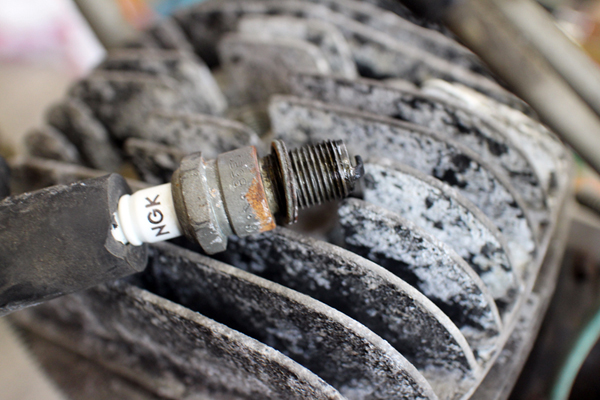

長い間動かせていないエンジンなので、プラグを外し、プラグホールからオイルを垂らして置く。プラグコードにプラグを挿してエンジンフィンの上に置く。さあ、いよいよキックだ。
キックは降りるのだが、125ccにしては異様に重い。ピストンかシリンダーに異常があるのかも知れないので、キックを中止してヘッドを開けて見ることにした。

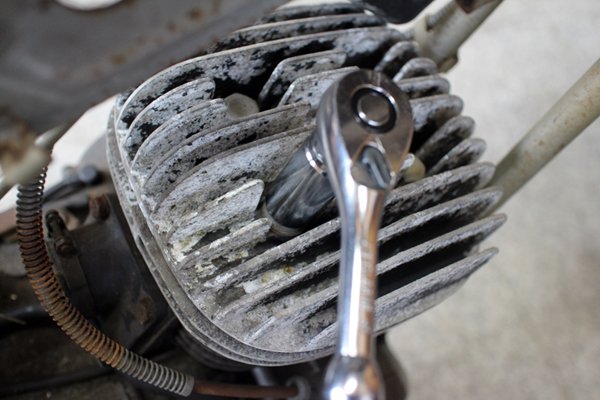

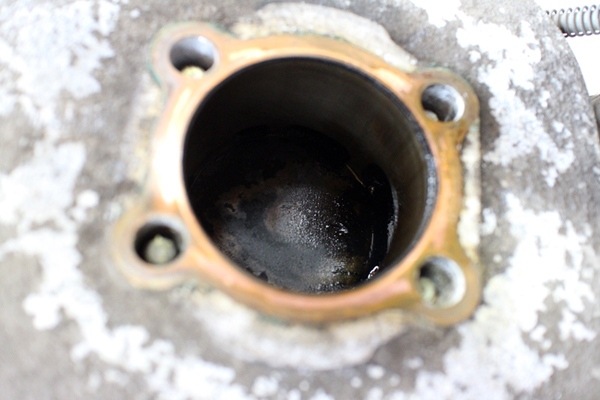

ヘッドを留めている４本のボルトはどれも固く締まっているので、17ミリのソケットレンチのハンドルをプラハンでどつきながらやっと外した。ヘッドを外してみると、そこには大きなピストンが見えた。ゆっくりとキックしてピストンを下げて行くとまだ油分が十分残っているシリンダーの内壁が見えて来た。何と傷一つ無い美しい内壁だ。そうなるとヘッドがカーボンで黒く汚れてはいるが、ピストンも大丈夫だろう。よかった。安心した。

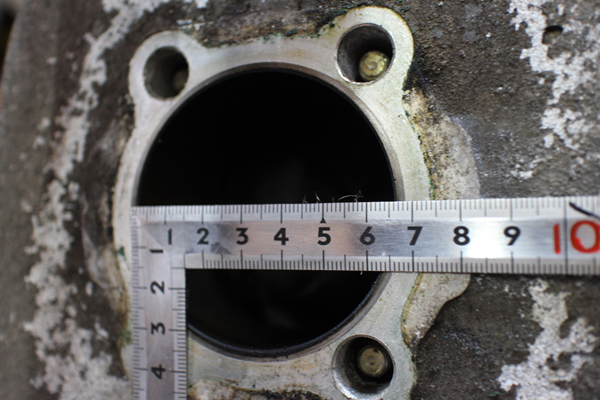

それにしてもピストンの径が気になるので、曲尺で計ってみると、何と66ミリだ。TY125のボアとストロークは56ミリ／50ミリ。TY175のボアとストロークは66ミリ／50ミリなので、このエンジンはTY175のエンジンか、或いはTY125をボアアップしたものと分かった。何とラッキーな事だ。　
ピストンのクリーニングは後回しにして、取り敢えずヘッドを取り付けて、今度は思い切ってキックをしてみると、プラグから火花が飛んでいるのを確認できた。マグネトーもイグニッションコイルも問題無い。よしよし。これでエンジン始動の光明が見えて来た。
