2019年08月10日

イワヤ製　動く犬のぬいぐるみ

カテゴリ：カテゴリ未分類

しばらくご無沙汰しておりました。
新しいことを始めるって何かと力が要るというか…
アレコレ手を出しすぎてる感じもします。

最近イワヤ製の動くぬいぐるみの修理が多く
アリ地獄並みのドツボにハマったので
覚えとして記録。
実は記憶力低下で覚えられないだけです。
今回の件でガッツリ悩んだのでもうしばらくは忘れることはないと思いますが。
散々ググっても欲しい情報が無かったのもあります。

正解が見えません。
どんな状態に戻せばヨシなのか…。

て事で正常な状態になったので（と思うので）
それを保存。

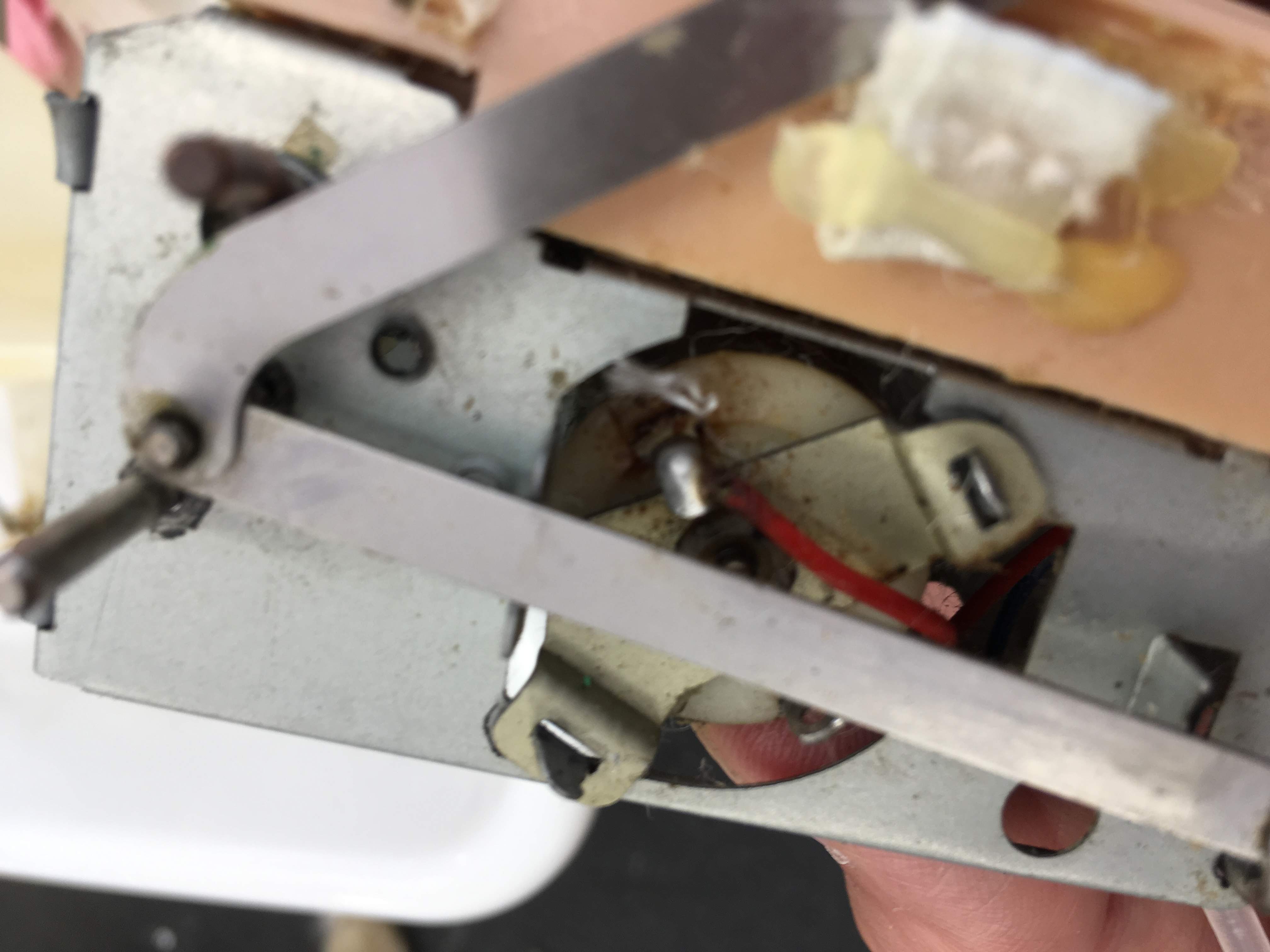

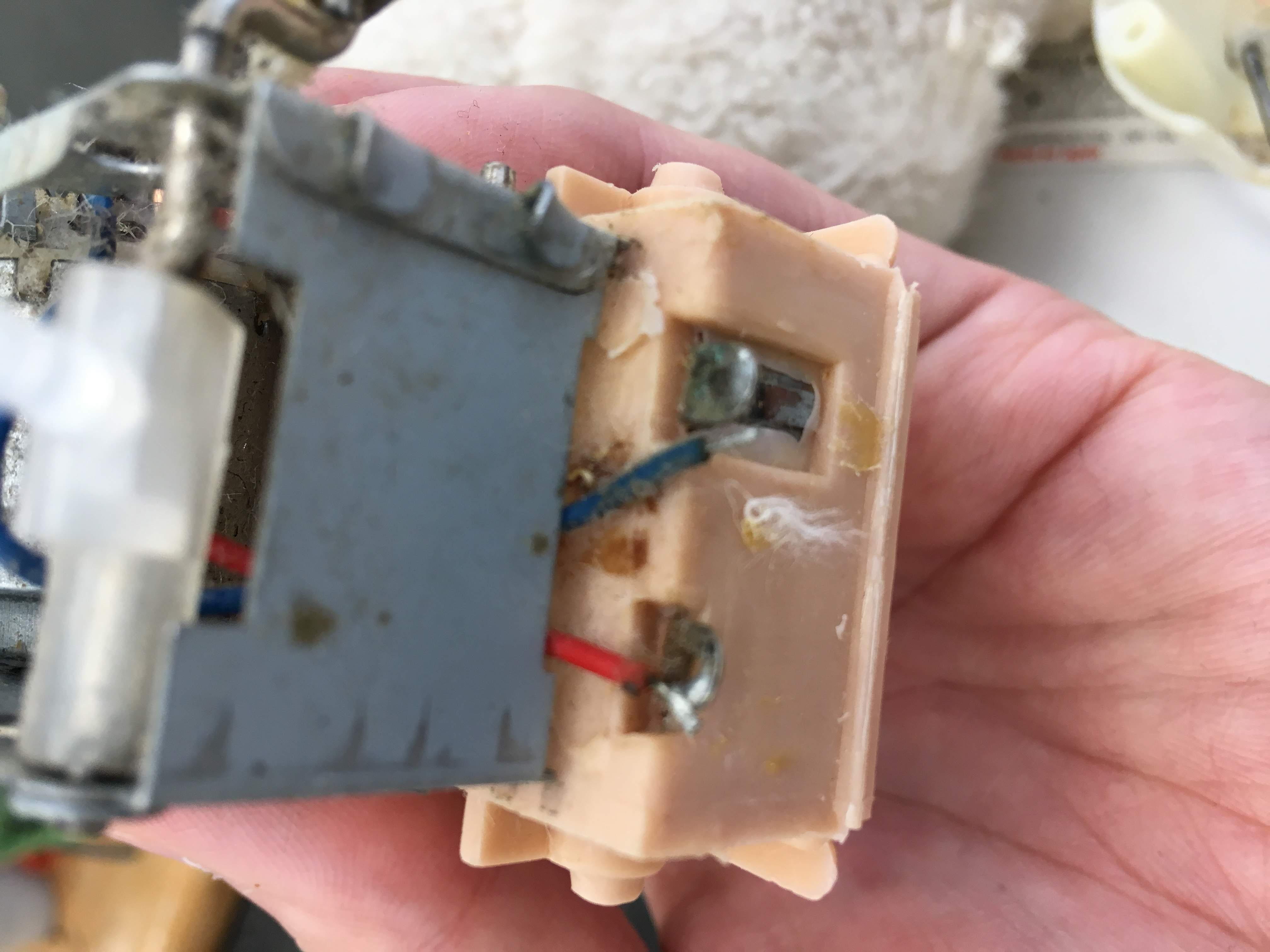

今回の修理は動かないって事で開けてみたところ
後ろ足軸の折れ（両足）
とギア割れが3か所。
ギア割れはもう元の位置が分からなくなっているので
どのギアと接続したらいいのか分かりません。
なので正常な位置を描いてみたのでここに。

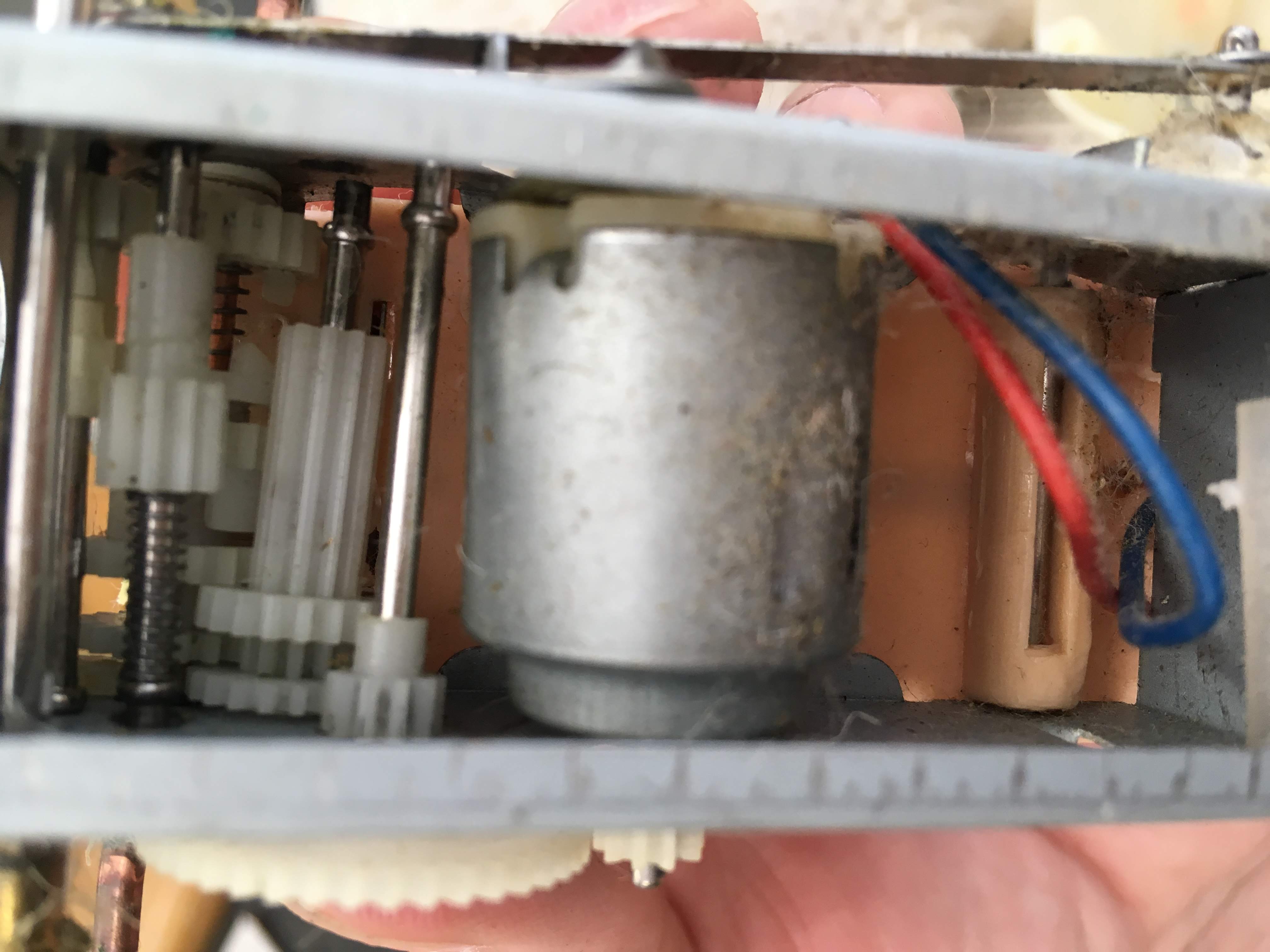

このギアボックスはかなり古いタイプだと思われます。

足のクランク軸の長いギアに絡む2枚のギアが歯数が違っており移動する仕掛けです。
歯数が違うので回転数が違い移動していきます。
その移動のギアの絡み具合で尻尾、首の動作が追加されます。
足のクランクは常時回転、数回転すると
尻尾、首動作が加わり首のフイゴから鳴き声が出ます。

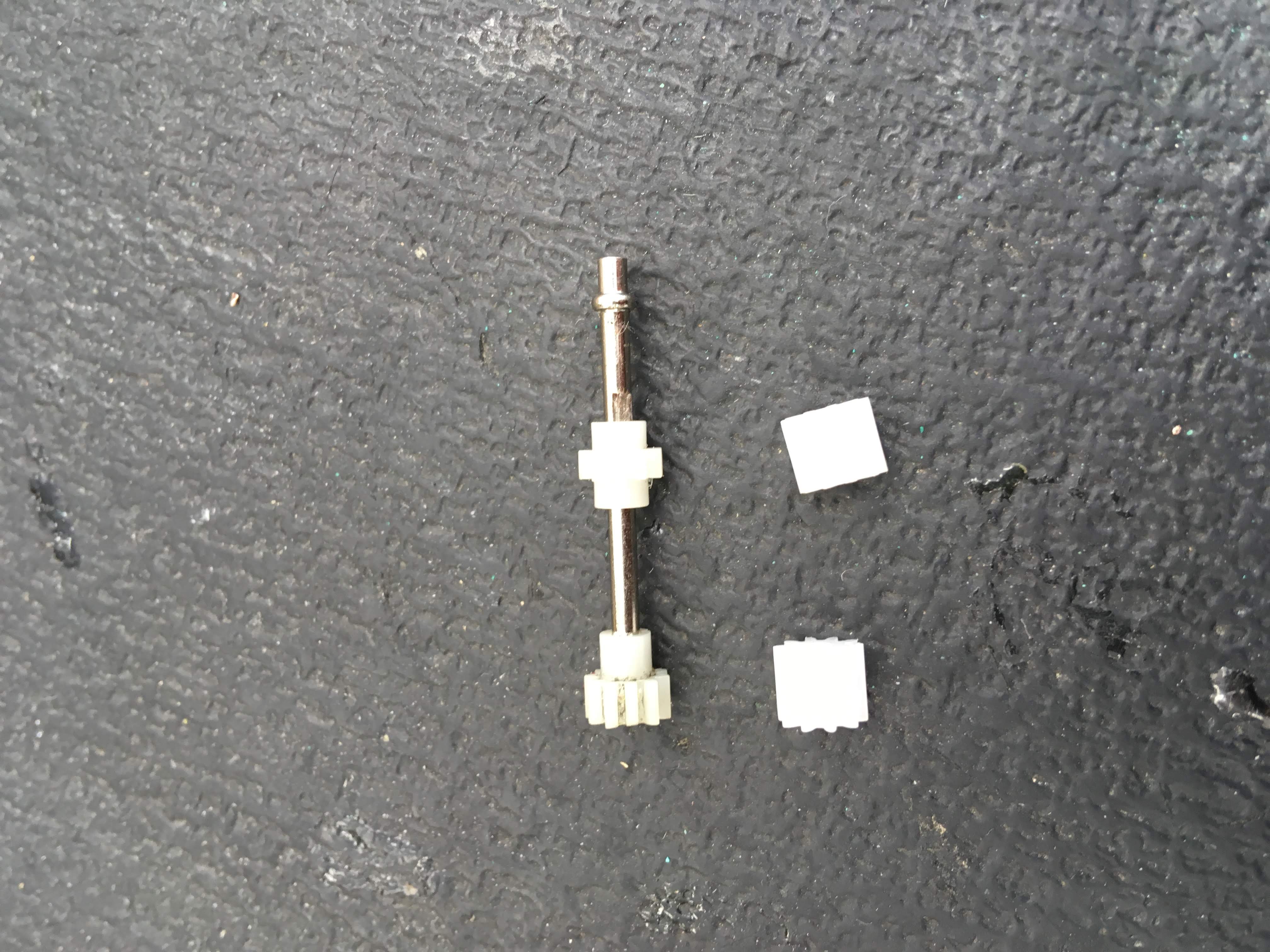

今回のギア割れは一番右の軸に絡む２個とモーターの１個
幸いにも３枚ともモーターのギアと同じ歯数１０枚の同サイズ
少し加工して（干渉部分を削除する必要あり）
正常に動作出来ました。
足の軸折れはネジ立てφ４のパイプで軸にして固定
毛皮を着せて無事動作したので修理完了としました。
