2008/08/21

Alert! Chipset heat sink not detected.System halted!

(24)

テーマ：パソコンのトラブル(544)

カテゴリ：暮らしを楽しむ♪

いきなり英語のお題。。。

つくねさんったら英語得意なのかしら～♪

なーーんて思ったら大間違い！ヾ(*｀Д´)ノ

Alert! Chipset heat sink not detected.System halted!

これは

　↓

動かん

ようは、パソコンにこの画面が出て。

どうする事もできなくなった！つう話ですっ！ヾ(*｀Д´)ノ

パソコンが何を訴えてるのがわからない。。。

何となくわかるのは、、、

今までも

ファンの音がかなーーりうるさかったり

エラーが出ることはよくあった。

電源落としてしばらくして立ち上げると

作動することがあったので｢またかー、、、(￣。￣)｣と、思っていた（笑）

パソコンの知識はゼロに近いのです。。。。

今使ってるパソコンも前に務めていた社長に選んでもらったのだし。。。

どの機種がいいのかわかんなかったし(ぶっちゃけ何でも良かった)

何がしたいとか全然なかったし。

ただ、ブログができればいいから

ネットが繋がればいい、ぐらいにしか思ってなかったのです。

私の周りにはパソコンに詳しい人がいなかった。

だから何をどうすればいいとか全然わからなくて。

どうすればいいのよっ！ヾ(*｀Д´)ノ

と、思いながら、修理もしくは買い替え？

私にはそんな選択肢しかなかった。

でも何となく Ｎサポートセンター

上のエラーの画像を写メしてどうすればいいか聞いたみた

※Ｎサポートセンターとは････Ｎさんの事なのですが。なんでだか困ったときに助けてくれる(と、思い込んで勝手に)頼りにしている存在なのだ♪(￣∀￣*)ｲﾋｯ※

詳しくない、と、いいつつも

Ｎさんは、調べてくれたのか

携帯メールで色々アドバイスしてくれた。本当に有難かったっす(TωT。)

がっ！

チップがなんたら、、、ヒートシンクがどうとか、、、

何がどの部品でそれがどこにあってどこをどうしてどうなっているのか

本当に訳わかりましぇんっ！

そしたら、、

その事を察知したのか（笑）

同じ症状の人が自分で直したブログをメールで送ってくれて。

そこには画像も載っていたので嬉しくなった。

恐る恐る本体のカバーを開けてみた。。。

するとブログで見た画像と同じ状態で！

おぉ♪！同じ同じっ！コレだよー！！(≧▽≦)ﾉ

、、ってこんな調子で書いていると長くなるので画像で説明。

アズくんに直せる事を伝えて。

１日目はカバーを開けてどんな状態か確認。

どんな風に直すか検討。

半田を使って直すことにして必要な道具を用意した。←行き当たりばったりの私と違って計画性のあるステキなアズくん(*´∇｀人)ｽﾃｷｨ♪

そして２日目。

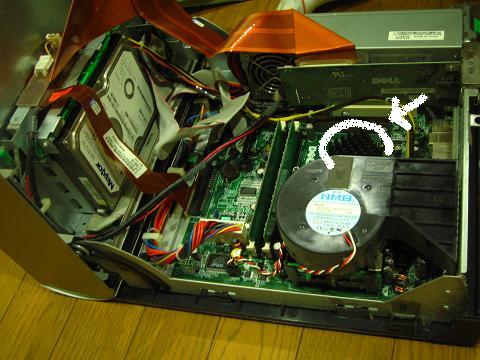

カバーを空けるとこんな感じで。

白く丸で囲んである箇所が｢ヒートシンク｣と言われる部品らしい。。。
ちなみにー、、なかなかお掃除する事ってないのですっごく中身ホコリだらけですっ！(;￢_￢)
だからこの機会にエアスプレーでお掃除する事をオススメします（笑）

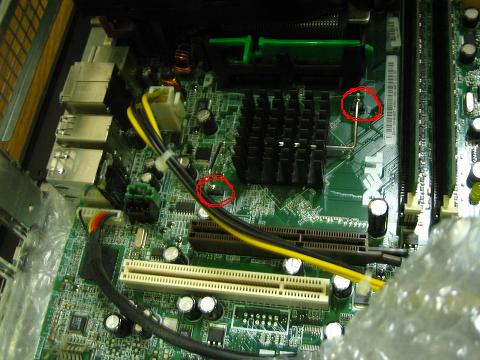

ちょっと見にくいですがその部分をアップにするとこんな感じ。

白い丸で囲んである所にチップ（でいいのかしら？）があって
ヒートシンクは本来赤く四角く囲んだ部分にちょうどハマるように
フックを使ってで固定されてるが、
そのフックを固定するチップが飛んだためにヒートシンクがズレた、みたいな感じ？

これがその飛んだチップ。

元気良く飛んでたらしく探すのに苦労したよ。。。(￣ー￣;)

要は、、このチップをガッチリしっかり固定する。

もしくは

何か別の代用品（パーツで売ってるのかはちょっと不明です、、ｽﾐﾏｾﾝ。。。）を使って固定すると修理完了、って事らしいです。

どんな感じなのかマザーボードを見てみる事に。
※下の画像の緑の盤がそう言う名称らしいです

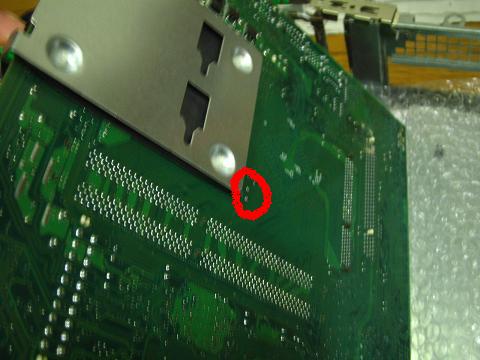

要するにチップが飛んだ部分の裏側って事です。
表と比較してみて、、どうやら赤い丸の部分に半田でくっついていたと思われ。。。

半田はホームセンターで2000～3000円で売ってます。

置いてある種類の中で一番コテ先が細いものを買ってきました。

ちなみにアズくんが買ってきたのは２１００円
半田ってこんなの→

　私もっと高いのかと思ってた、、、。

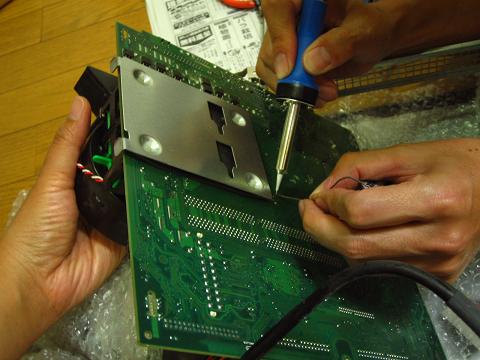

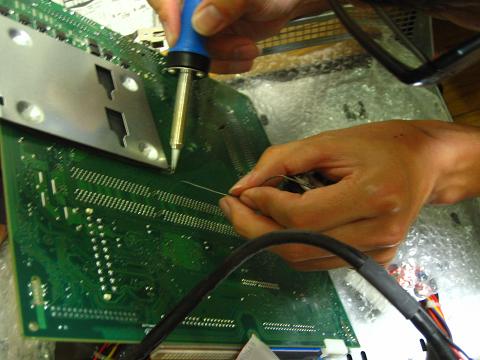

アズくんの華麗な指先。。。(*´∇｀*)

そしてオマケ画像（笑）　アズくんのメガネ登場(*´∇｀*)ﾉ

完成～～～～♪♪♪

チップがくっついたのでヒートシンクのフックをひっかけて固定完了♪

初めてパソコンを分解したので

マザーボードにたどり着くまでかなり苦労しました。←アズくんが(￣ｍ￣)私は応援してたけど（笑）

ですから

初めての人でもわかるように(私なりに)外し方を解説。。。

最初に矢印の黒いパーツを外す。

んで

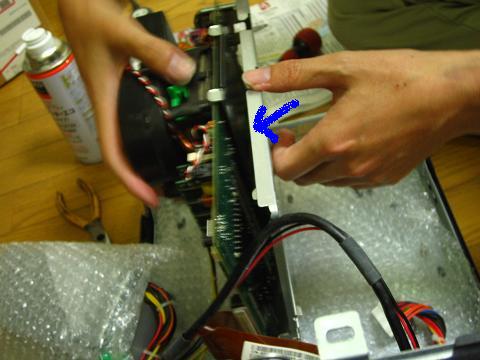

矢印の部分の薄っぺらい盤を外す。
ちなみに各パーツそれぞれ緑色のプラスチック(向かって左手の所にあるヤツ)を押しながら外すらしいです。

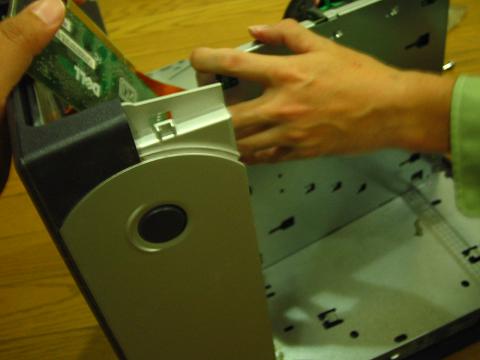

次にこの左端のパーツを外す。

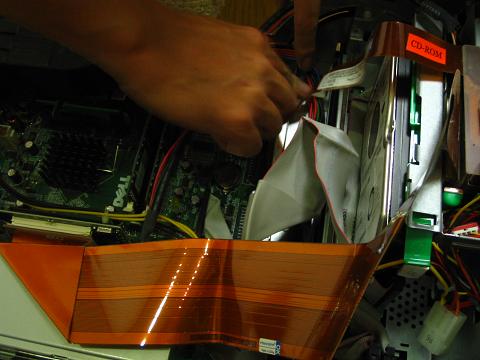

ボードを立てるのに邪魔になるので配線を固定している部分を外す

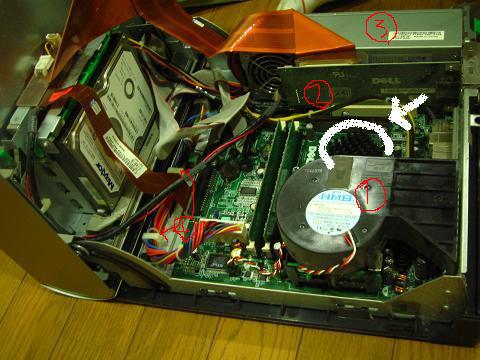

解りやすく一番最初の画像で説明すると

こんな順番で私は外しました。間違ってても責任持ちませんよー！（笑）

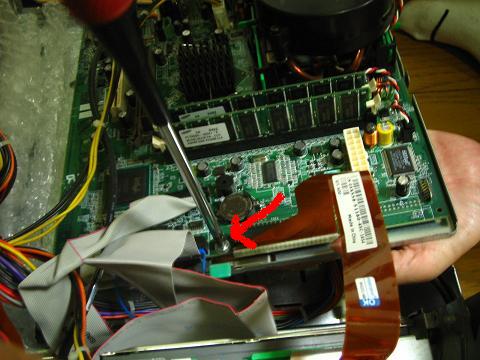

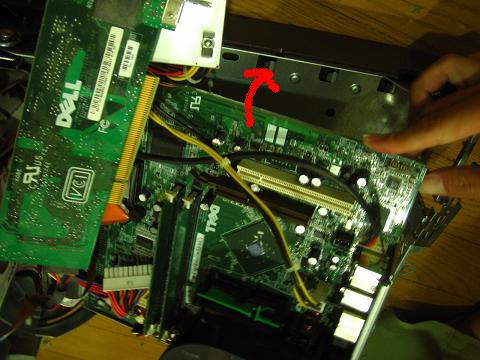

ネジを外す。

んで、盤を外すとマザーボードがようやく出現(￣▽￣;)

案外ガッチリ組んであるので手を怪我しないように注意してください。
マイナスドライバーがあるとググっと押したり引いたりできるので便利です♪

上記外し方はあくまでも参考までに、と思って載せているものです。

私のような本当に何もわからない素人のために

少しでもお役にたてれば、と、思って。

だから直し方組み立て方も100％正しい方法ではないのでご注意を。

私は(つうか、アズくんが、だな(￣▽￣;))半田を使った方法を試しましたが、

半田が怖い(苦手)という方は別の方法もあるので

検索してみてくださいね♪→ 検索いろいろ

同じ不具合、、かなりありますよ。。。(￣＾￣;)

もし３、４年前のDELLのパソコンを使ってて

最近音がうるさいなー、、って思ってる人がいたら

念のためにﾁｪｯｸした方がいいかも。

修理してからは、すごく快適！

以前よりも音も静かになったし(今まで本当にハンパじゃなくうるさかったし)

今の所は問題なく使えてます(*´∇｀*)

もし、同じ症状で修理をする方。

あくまでも私はこれで直った、って事なので

自己責任で修理してくださいねー。。。

自信がない人はやっぱり修理に出す事をオススメします。。。

調べてみると2～4万ぐらいな感じかなぁ。。。

２台パソコン持ってる人や

職場でパソコン使ってる人は

壊れたら別のパソコンで検索できるけど

私は本当にお手上げだったので本当にＮさんのおかげで救われました♪

修理代ないもん、、、(;￢_￢)

イヤ、Ｎさんに写メした私がすごいのかっ♪ヾ(｀∀´)ﾉ←おいっ

改めてありがとう(*´∇｀*)ﾉ

そして、、、同じトラブルで困ってる人が

１人でも多くこの日記を見て

安上がりに修理ができて

｢つくねさんのおかげで修理代が浮いたわ～♪｣と言って

私に報酬をくれる事を強く願っております。。。←狙いはソコかよ(￣￣)
