Nov 19, 2023

VT52という真空管、みたび．．．NATIONAL ELECTRONICSのVT52

(2)

テーマ：オーディオ機器について(3920)

カテゴリ：真空管

VT52という真空管（UNITED） VT52という真空管ふたたび（NATIONAL UNIONとRAYTHEON） で、ようやく完結したと思ったVT52ですが．．．．

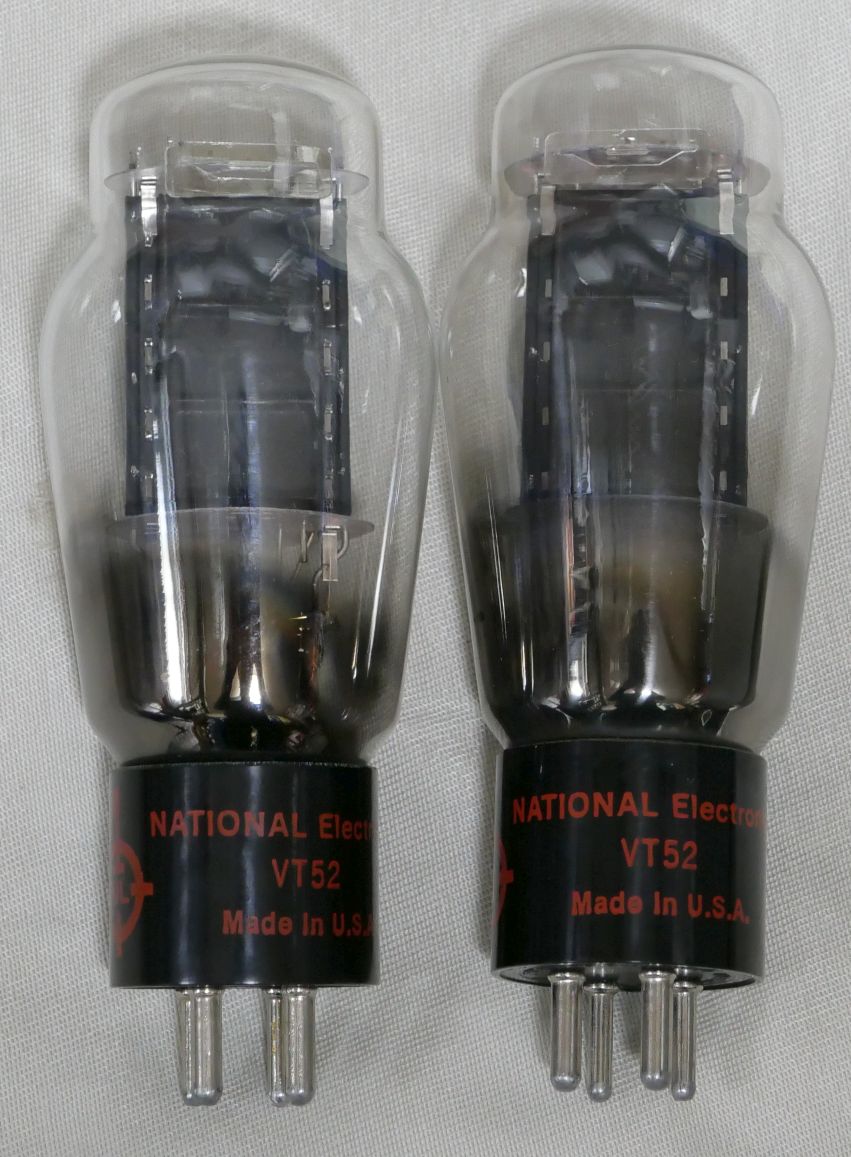

また買ってしまいました。

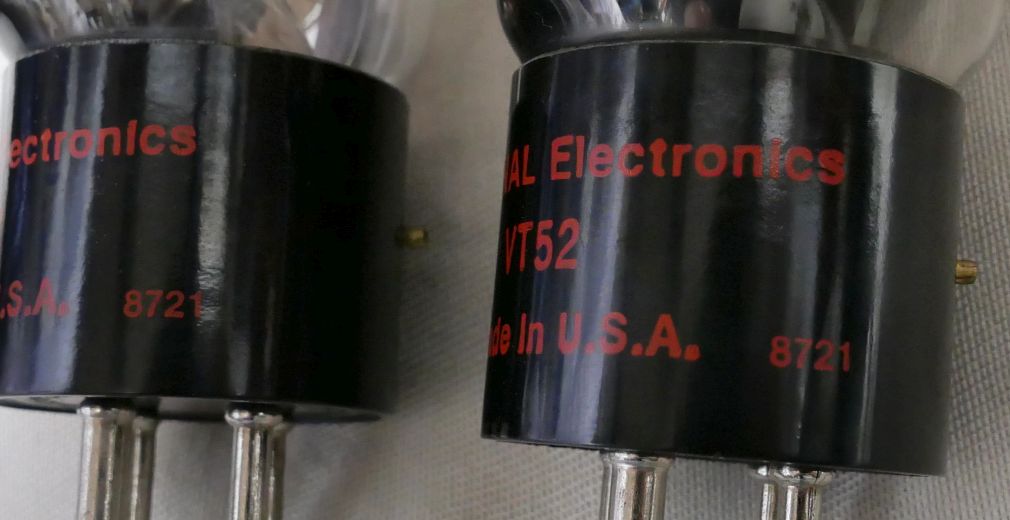

87年21週の製造でしょうか。

どういう番号付けかは私にはわかりません。
もし本当に87年21週の製造であれば、明らかに保守用ですね。

NATIONAL ELECTRONICSという米国イリノイ州ジェニーヴァにある Richarson Electronics 系列の商社です。
創立は1947年ですが、現在は存在しません。Richarson Electronicsのほうは健在です。
Radiomuseumの情報 によると「一部の真空管の名称は、「National Labs」を意味するNLプレフィックスで始まる」とのこと。

さて、このVT52、どこかで見たことが．．．．

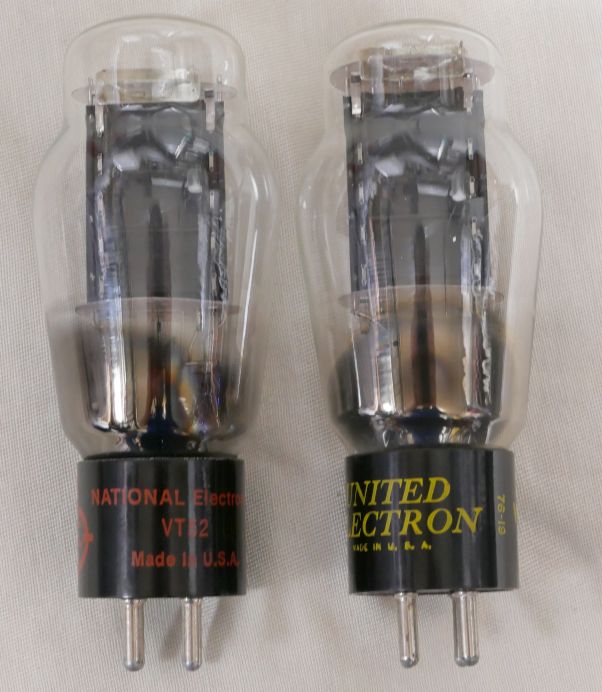

手持ちのUNITEDのVT52とそっくりです。

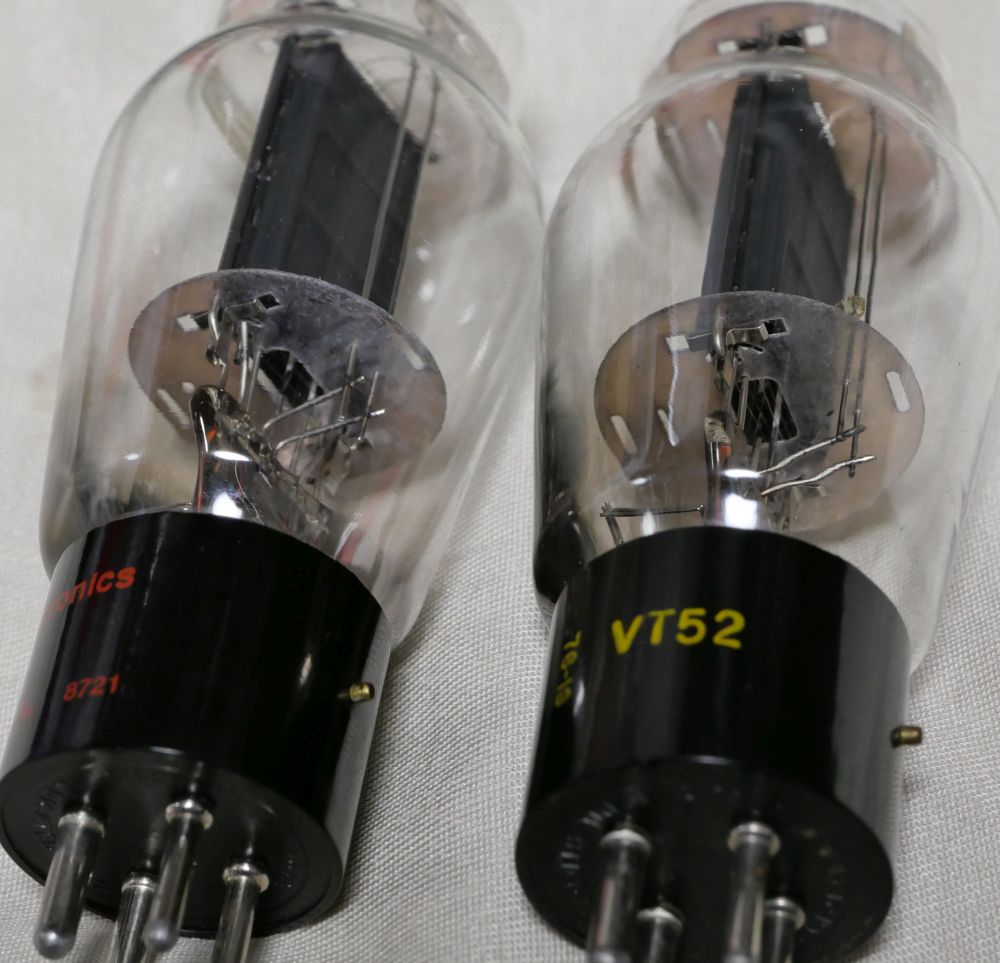

下からの写真。左がNATIONAL、右がUNITED。

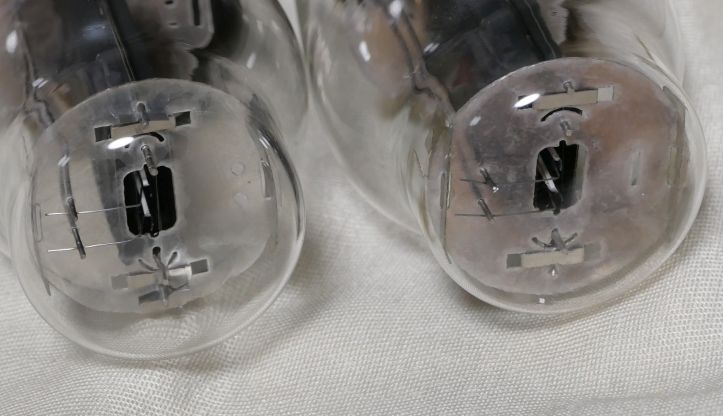

上からの写真。左がNATIONAL、右がUNITED。

印字を消したらどちらなのかわかりませんね。

etracerで特性を測定してみましょう。
270Vで33mA流れる数値をとります。
電圧は7.0Vと6.3Vで測定します。

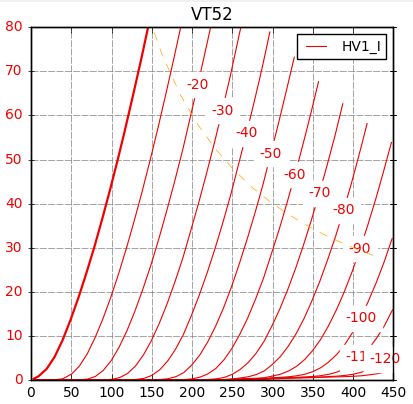

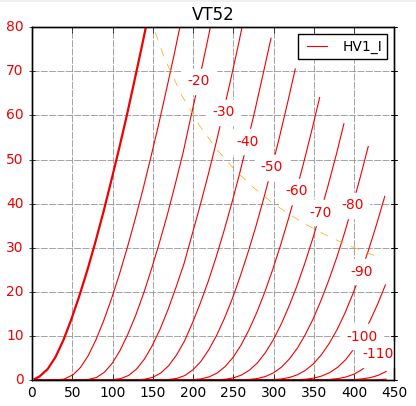

【1本目】
Ef=7.0V、If=1.08A

Ep=270V

Ip=33.04mA
rp=1624Ω
gm=2358μS
μ=3.8V/V

Ef=6.3V、If=0.99A

Eg=-48.2V
Ip=33.05mA
rp=1660Ω
gm=2305μS
μ=3.8V/V

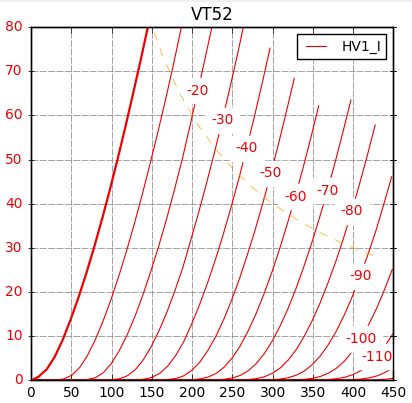

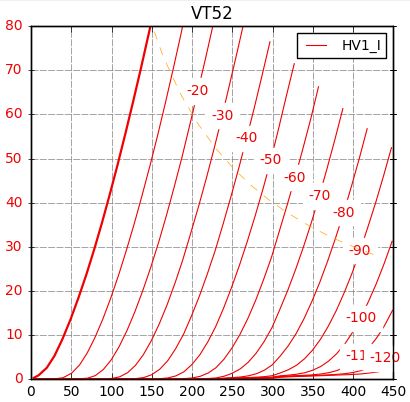

【2本目】
Ef=7.0V、If=1.10A

Ep=270V
Eg=-50.1V
Ip=33.06mA
rp=1677Ω
gm=2216μS
μ=3.7V/V

Ef=6.3V、If=1.00A

Ep=270V
Eg=-49.7V
Ip=33.07mA
rp=1709Ω
gm=2180μS
μ=3.7V/V

どちらも大変良好な結果でした。

測定結果の数値が UNITEDのVT52 に大変似通っております。
構造といい測定結果といい、製造は同じと考えてよさそうです。

そしてこの球はmintコンディションと言ってもよさそうです。
