Jan 2, 2024

5516という真空管

テーマ：オーディオ機器について(3919)

カテゴリ：真空管

HYTRONの5516という真空管を紹介します。

昔、訳もわからずオークションで買って放置したままでした。

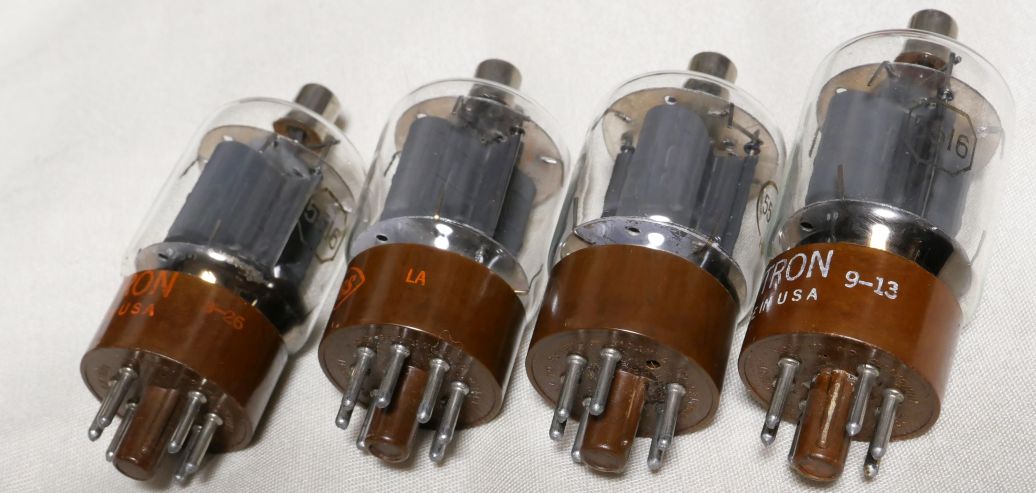

大きさは12GB7より小さいかもってくらい小柄です。

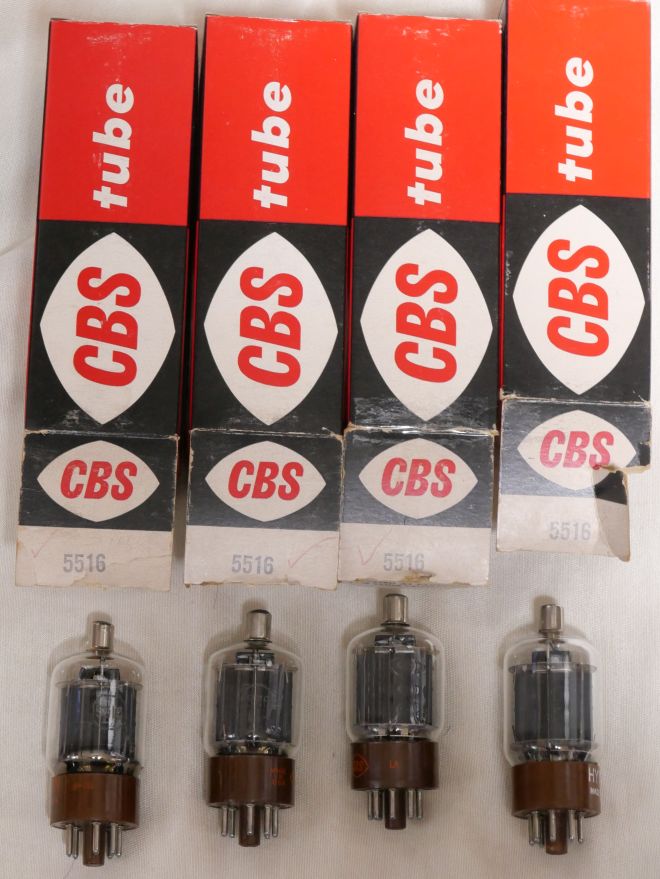

箱はCBS-HYTRONです。（CBS傘下に入った頃ですね）

送信感らしいシールド。

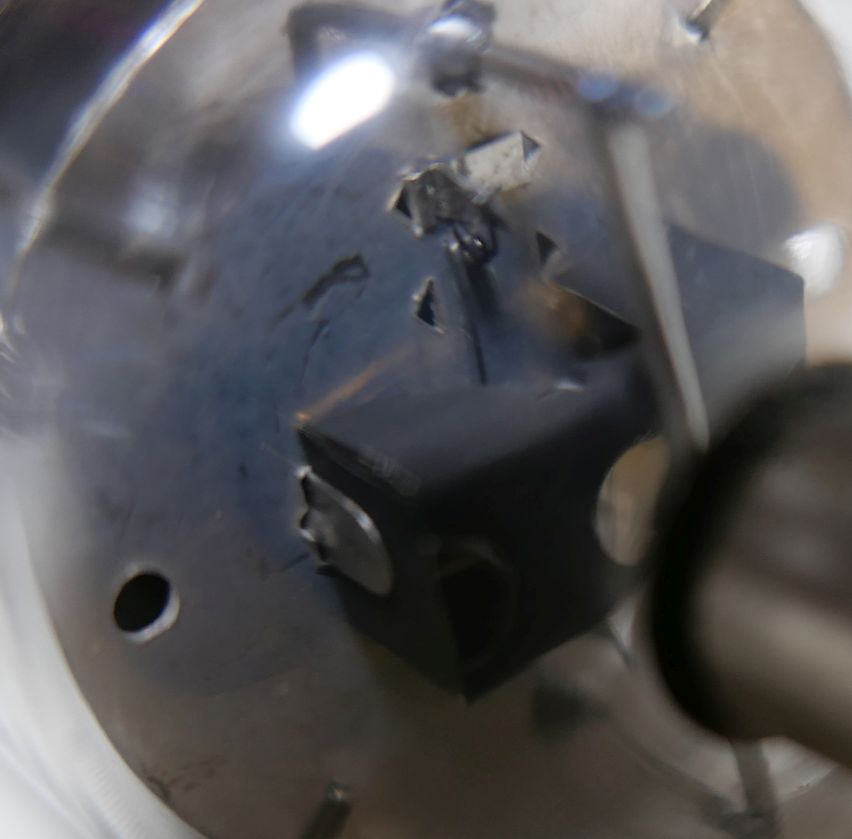

下側もよく見えないですね。

規格は Frankさんの資料室の「5516」規格表 が参考になります。

フィラメントは6.0V指定です。6.3Vではありません。

製作記事も見つけました。 kagatadahabamara「5516差動プッシュプルアンプの製作」 というのがあります。

6146に近いピンアサインですが．．．
私のようにDC点火で7番8番1番をショートしている（フィラメント片側とカソードを共有し、かつ6L6も6CA7のどちらでも使える）回路ですと6146用アダプタを使った場合はフィラメント片側に6Vが掛かってしまいます。

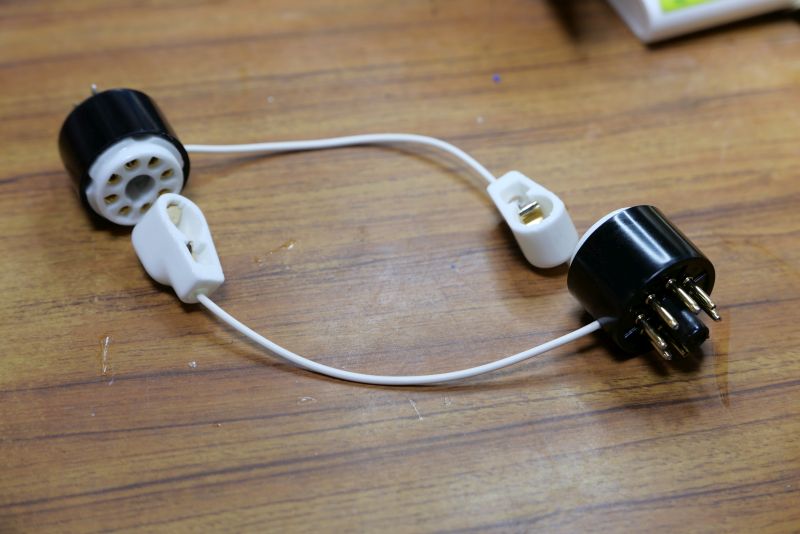

というわけで専用アダプタを作りました。

この場合、ビーム電極の電位が+3Vになりますが、Ep、Eg2に比べて限りなく0Vに近いので問題ないと思われます。

さっそくetracerで三結特性を測定しましょう。（ビーム管ですが、私が三結が好きなので省略します）
私のアンプに合わせて、280Vで40mAになるところを探っていきます。
（Eg2が規格オーバーですが自己責任で。多分Eg2はEp以下なのでG2損失的には大丈夫かと思われます。）

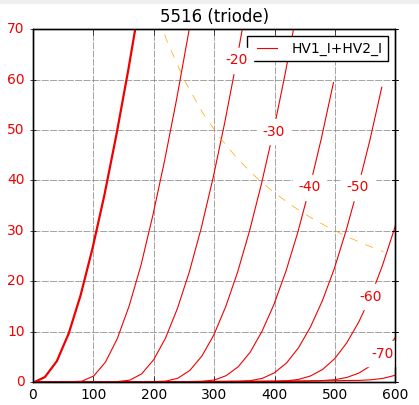

【1本目】

Ef=6.0V, If=0.69A

Eg1=-14.9V
Ip+Ig2=39.72mA
Ig2=2.48mA
rp=2628Ω
gm＝3571μS

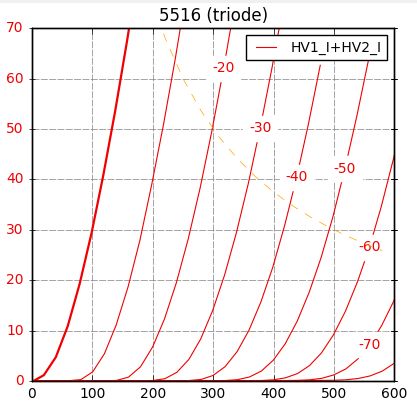

【2本目】

Ef=6.0V, If=0.69A
Ep=280V
Eg1=-19.6V
Ip+Ig2=40.00mA
Ig2=1.74mA
rp=1809Ω
gm＝4585μS
μ=8.3V/V

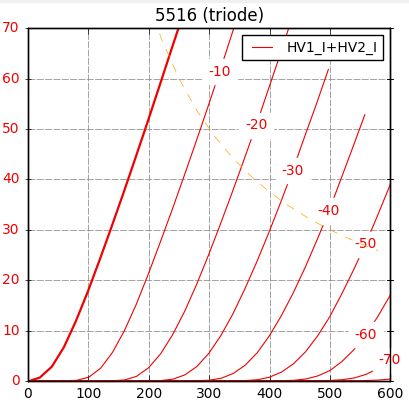

【3本目】

Ef=6.0V, If=0.69A
Ep=280V
Eg1=-17.8V
Ip+Ig2=40.00mA
Ig2=2.06mA
rp=1878Ω
gm＝4476μS
μ=8.4V/V

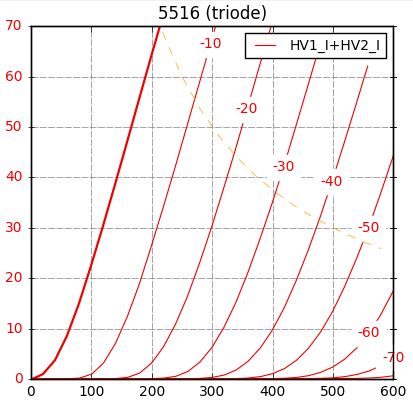

【4本目】

Ef=6.0V, If=0.69A
Ep=280V
Eg1=-15.9V
Ip+Ig2=29.78mA
Ig2=1.75mA
rp=3221Ω
gm＝1824μS
μ=9.1V/V

結構バラつきの多い真空管という印象です。（新品ではない可能性もありますが）
2本目と3本目、1本目と4本目が似ているのでこれがペアになりそうです。

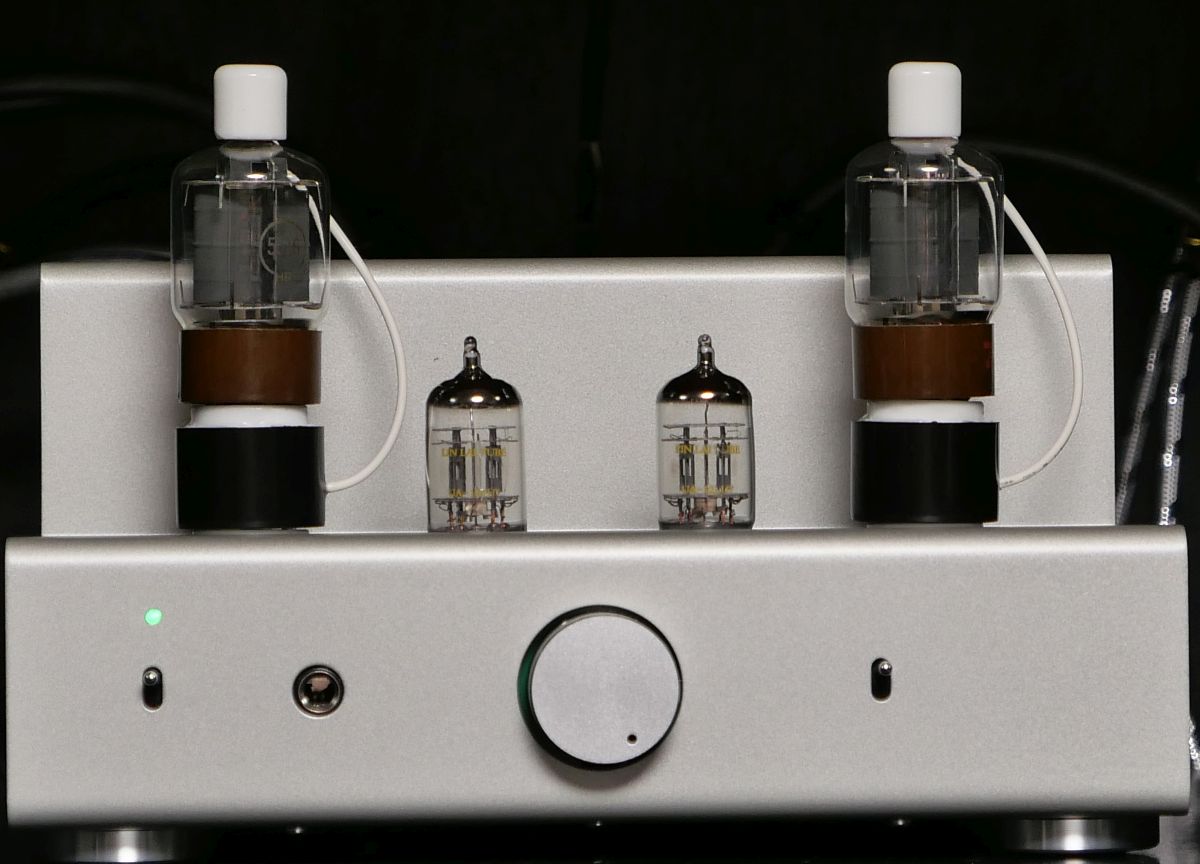

TU-8200R（魔改造品）に挿します。

私のTU-8200は電流検出抵抗を変更してIpを40mAにしていますのでプレート損失12Wくらいの球がギリギリ使えます。
rpが高目の真空管なのでロードラインは結構立ちます。なので後ろのスピーカーインピーダンス切り替えを4Ωにして、1次側を仮想的に7kΩ以上にするのが良いかと。
それから、高rpな球でEg1=0VのIpカーブは相当寝ています。ということは280VのEpでの動作では出力が殆どとれません。でも高能率のスピーカーで静かに音楽を聴くなら十分だと思います。

以前も書きましたが、私のTU-8200Rは6V4Aスイッチング電源を2基内蔵しており、オクタルソケットの2番にDC+6.0V、7番にDC0Vの直流を供給し、7番と8番は接続しています。（TU-8200Rの仕様として8番と1番もショートしてあります）
普通のTU-8200Rは左右のヒーターが共通ですので直熱管は絶対挿さないで下さい。そういう改造が出来る人向けです。
6.3Vではなく6.0Vにするのは、6.0V指定の真空管のためです。6.3V管を挿しても-5%の範囲に入ります。

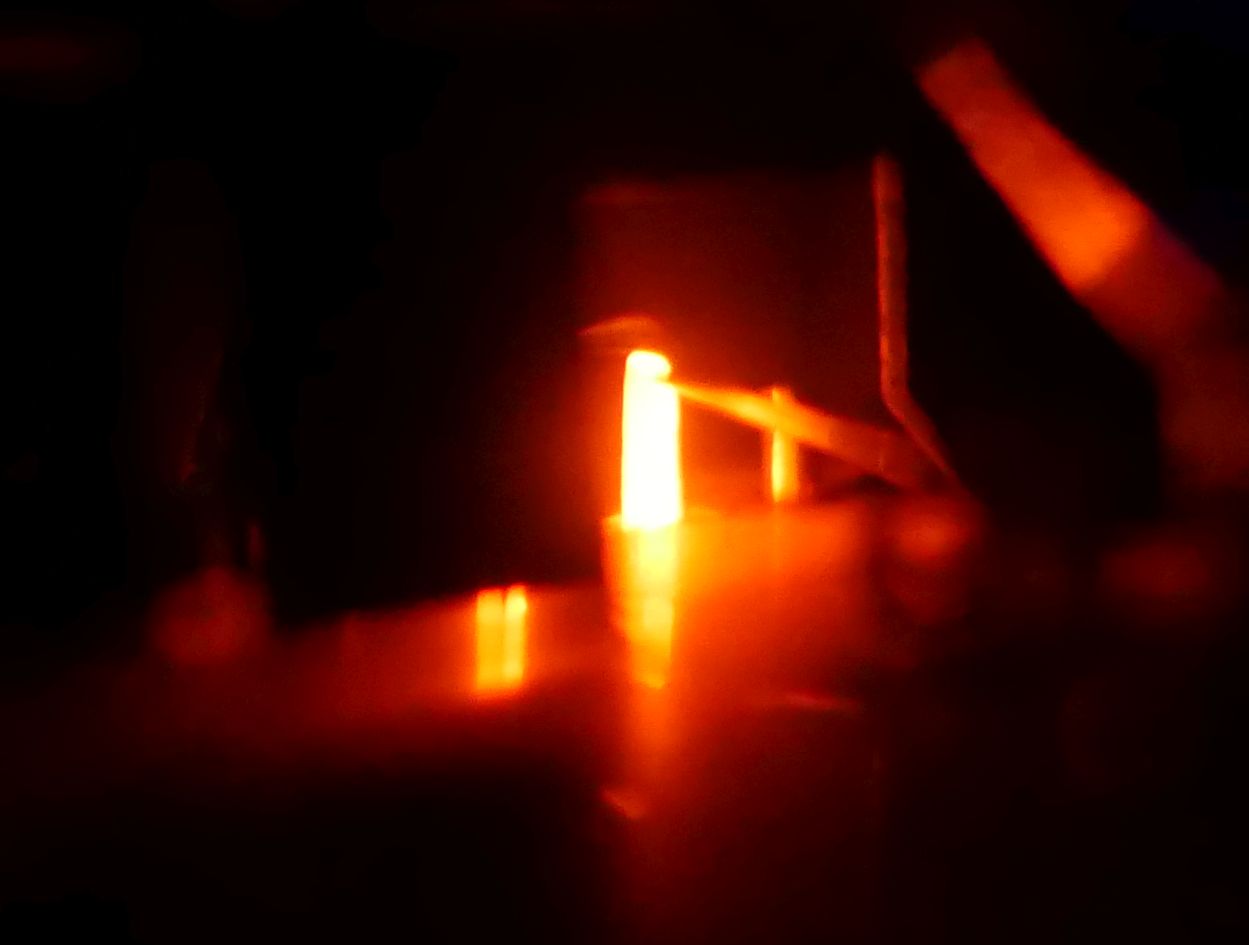

上側のシールドの隙間からフィラメントが見えます。
