U4Hという真空管

テーマ：オーディオ機器について(3920)

カテゴリ：真空管

デンマークM.P.PEDERSENのU4Hという真空管を紹介します。

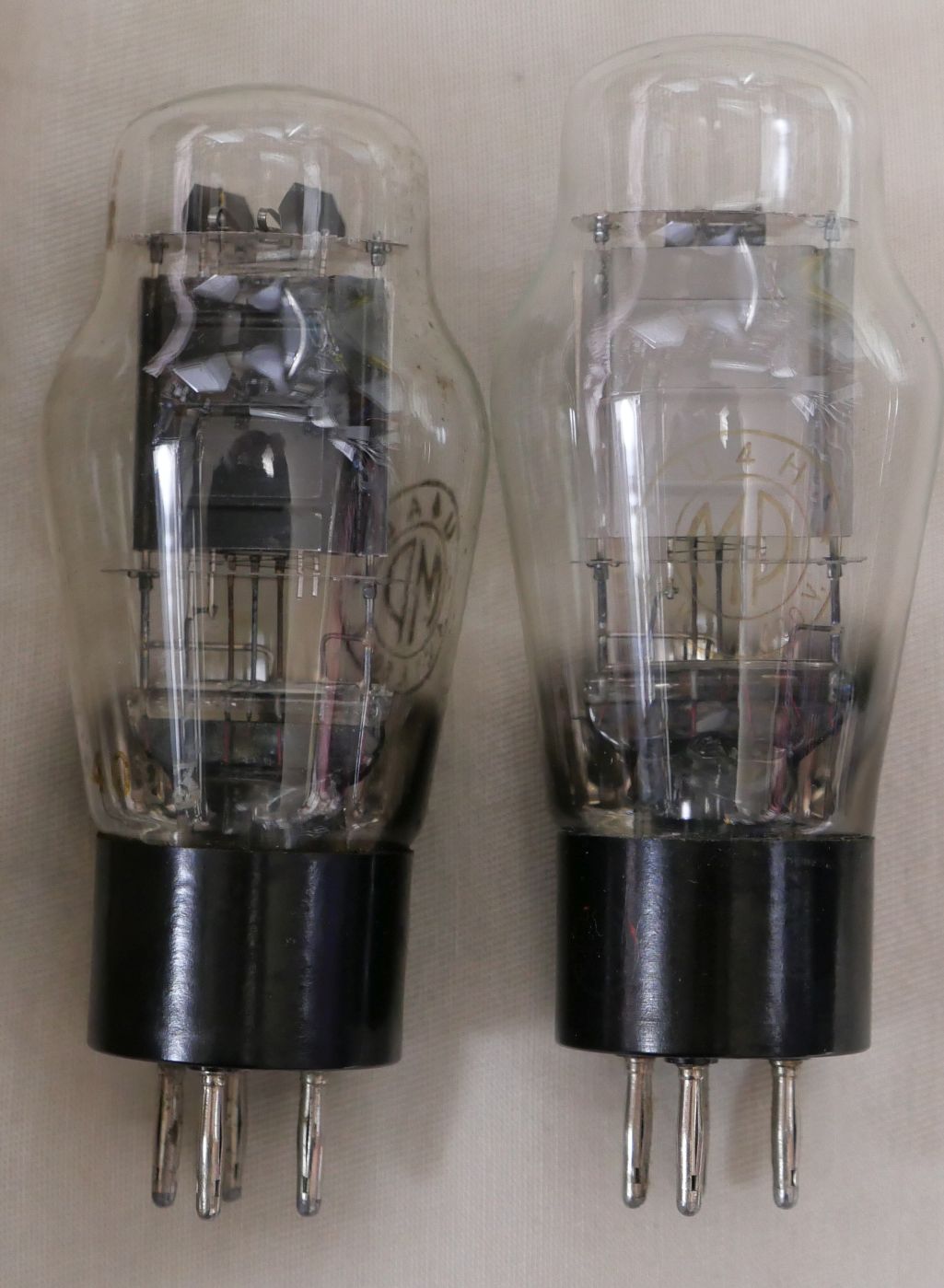

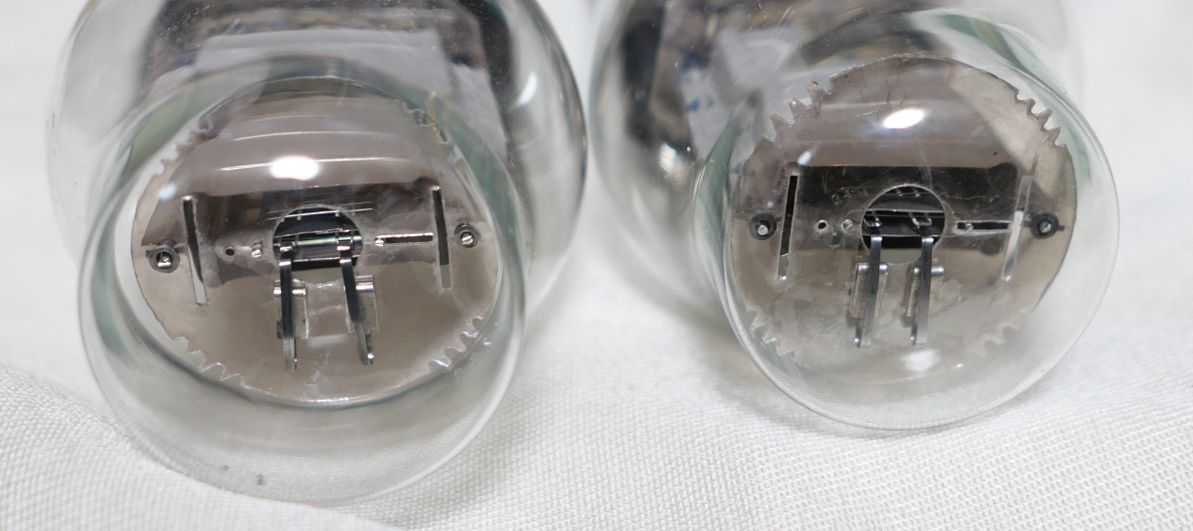

製造時期が異なるためか、プレートが管に収まる位置が異なります。

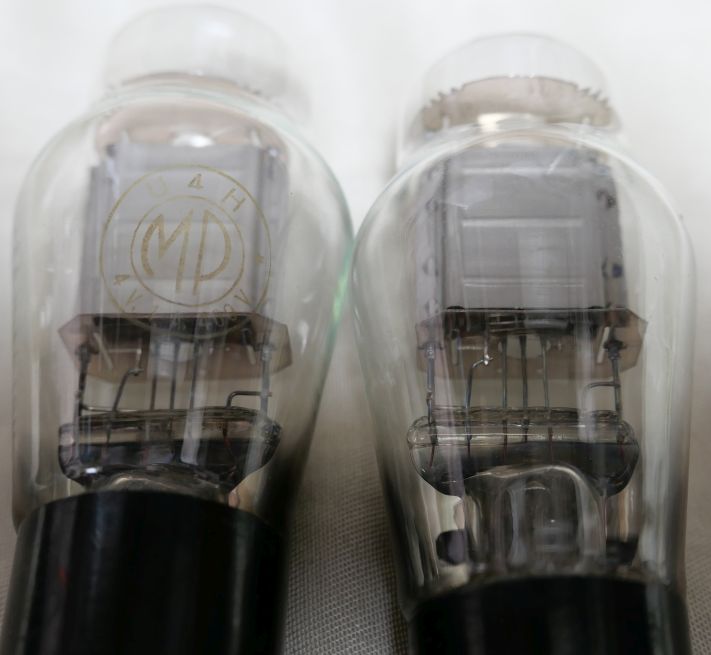

電極構造そのものは同じです。

オーソドックスな2点吊りフィラメント。

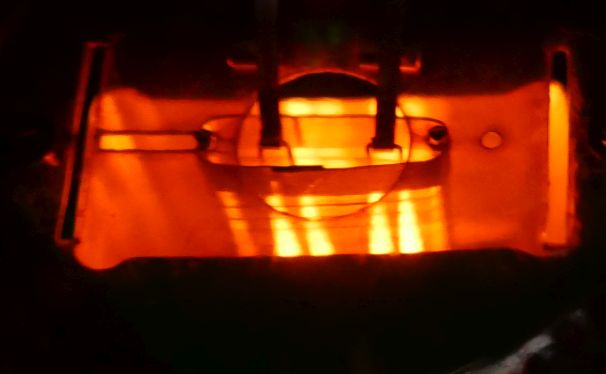

フィラメント点灯。

箱はこんな感じです。

M.P.PEDERSENに関しては、 U4E8という真空管 を参照ください。

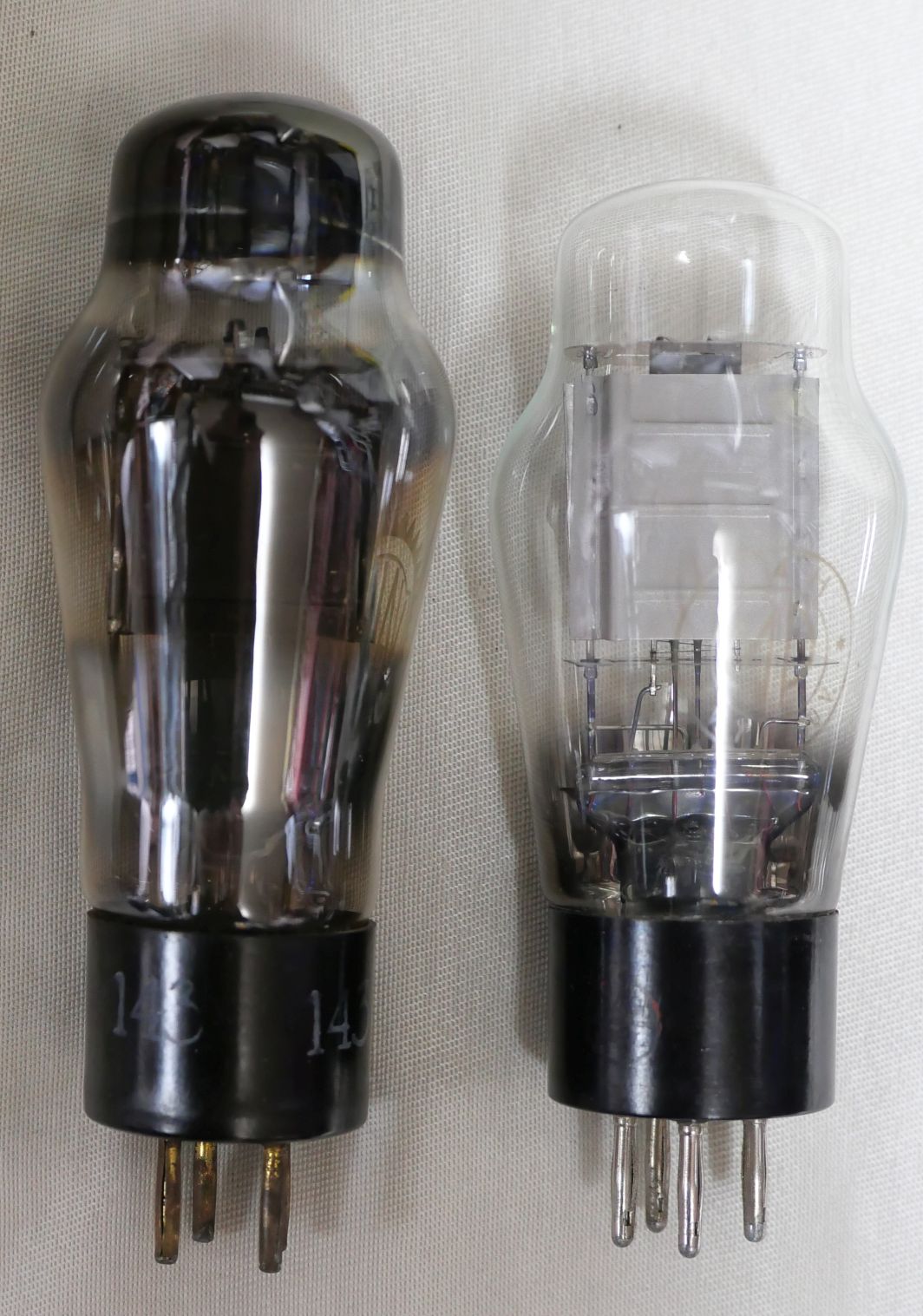

U4AB と見比べてみます。

LK4110 と見比べてみます。

プレートほぼ同じ大きさかな。

さて、このU4H、規格が見当たりません。
EU Valve「RE604の各種同等管他」 と 4tubesの「TELEFUNKEN TUBE DATA + Equivalent types List」 が参考になりそうです。

U4Hは、
Pd=12W, Ef=4V, If=0.9A, Ep=400V, Eg=-30V, Ip=26ｍA, Ra=4.0kΩ, gm=2.0mA/V, μ8.0V/V
RE 614は、
Pd=12W, Ef=4V, If=1.0A, Ep=400V, Eg=-36V, Ip=30mA　ra=2.5kΩ, gm=2.7mA/V, μ=8.0V/V

上記の記事を見ますと、 LK4110 よりもrpが高そうですね。

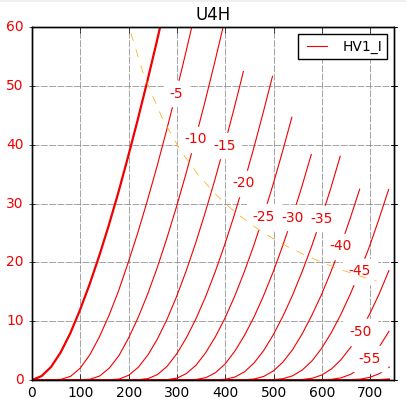

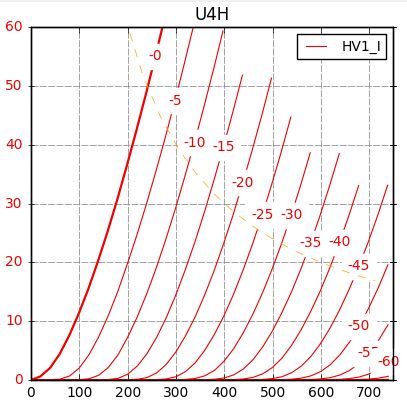

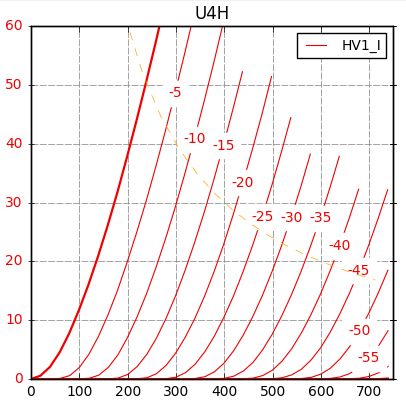

380Vで25mA流れるところを見ます。

【1本目】（プレートが上の方に付いているほう）
Ef=4.0V, If=1.10A

Ep=380V
Eg=17.9V

rp=3908Ω
gm=3152μS
μ=12.3V/V

Ef=3.8V, If=1.06A

Ep=380V
Eg=17.9V
Ip=24.96mA
rp=3918Ω
gm=3152μS
μ=12.3V/V

【2本目】（プレートが下の方に付いているほう）
Ef=4.0V, If=1.11A

Ep=380V
Eg=17.9V
Ip=25.10mA
rp=3940Ω
gm=3061μS
μ=12.1V/V

Ef=3.8V, If=1.07A

Ep=380V
Eg=17.9V
Ip=25.00mA
rp=3991Ω
gm=3032μS
μ=12.1V/V

測定結果から、やはり LK4110 よりもrpが高い真空管であるということがわかりました。
380Vの25mAで14kΩのトランスを使うとして約1Wですが、0.5Wも出れば十分でしょう。
寿命を考えるとIpはもう少し低い方が良いかもしれません。
