Jul 21, 2024
テーマ： オーディオ機器について(3919)
カテゴリ： 真空管
CV415（TT15）という真空管を紹介します。
双三極のビーム四極送信管のようです。
規格は The Valve Museum「CV415」 が参考になります。
（CV4046という真空管もあるそうで、CV415をより高い周波数で動作させられるようですね）

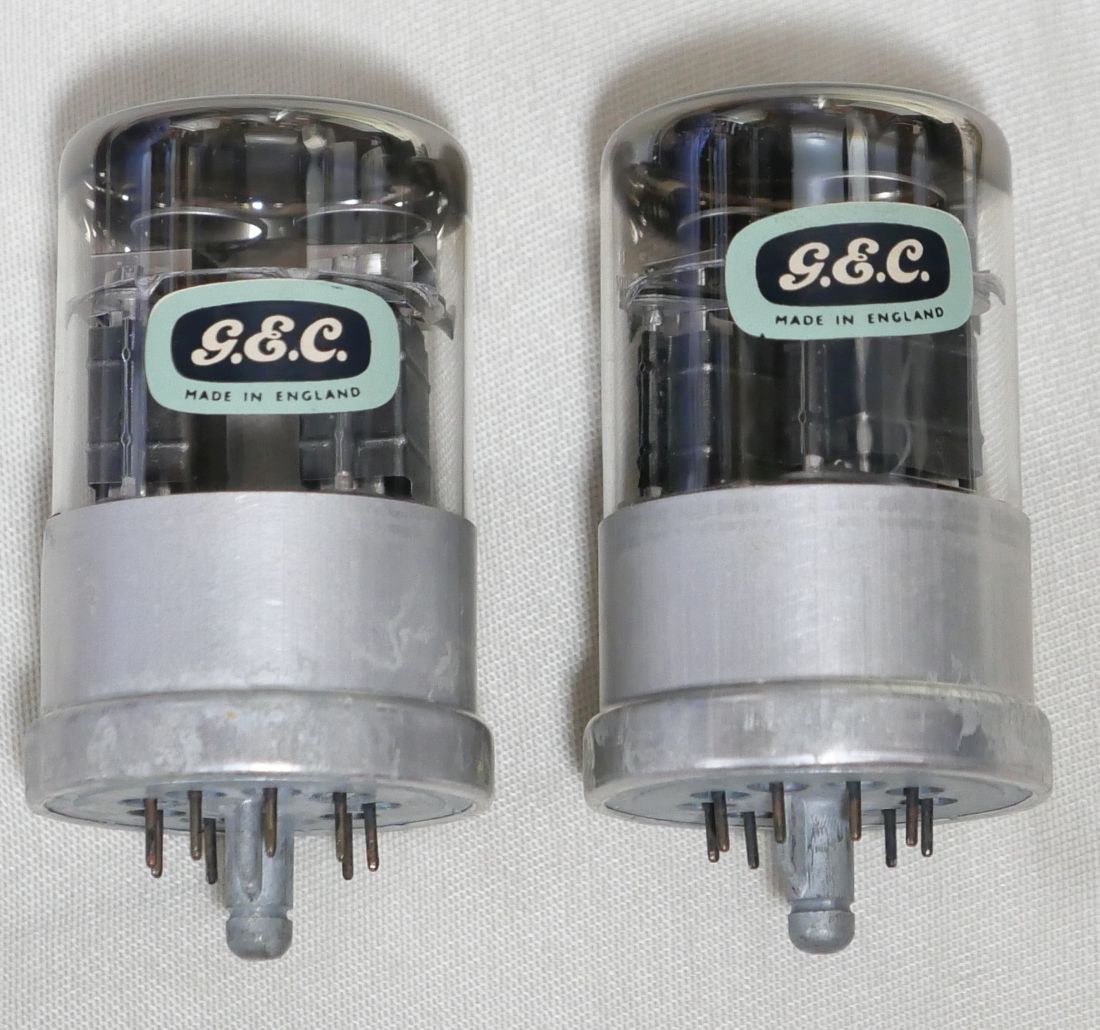

背の低い電極が2つ配置されています。
コの字のビーム電極が見えます。

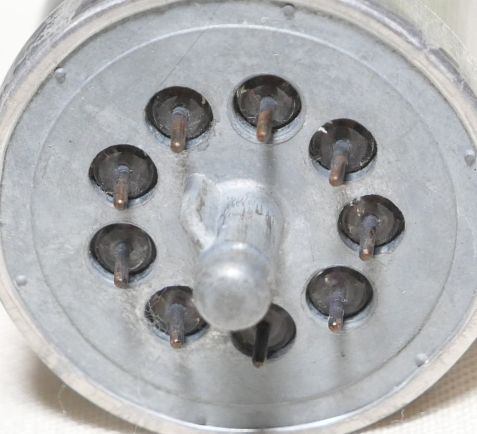

因みにベースはロクタル9ピン。
ソケットがあまり出回ってないんですよね。
プレート損失は片側8W程度ですが、常時電流を流すA級オーディオアンプでは2ユニットで12W（片側6W）くらいをみていたほうが安全かもしれません。
240V42mAあたりで測定します。
【1本目】
Eh=6.3V, Ih=1.60A
Ep=240V
Eg1=27.0V
Ip+Ig2=42.20mA
Ig2=1.64mA
rp=1334Ω
gm=4702μS
μ=6.3V/V
Eh=6.3V, Ih=1.59A
Ep=240V
Eg1=27.7V
Ip+Ig2=42.66mA
Ig2=1.49mA
gm=4541μS
μ=6.0V/V
240Vで42mA流して5kΩ負荷ですと1.8W（歪率8%）です。
直線性は悪く、オーディオ向きではありませんが、まぁ楽しめる球かと。

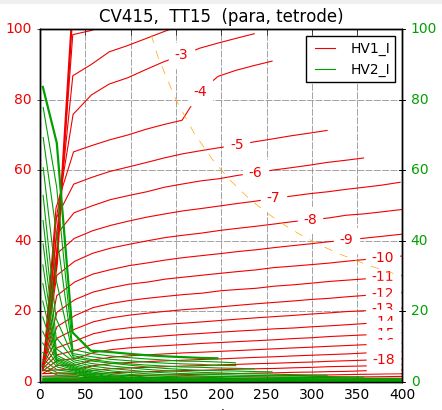

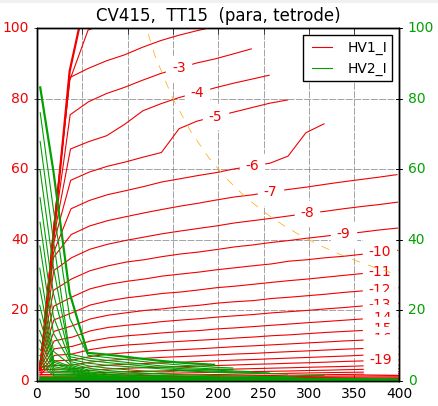

因みにビーム管接続はお勧めしません。
私の個体の問題かもしれませんが、2本ともおかしな特性です。
ちょっと酷いですよね。
私は敬遠するかな。

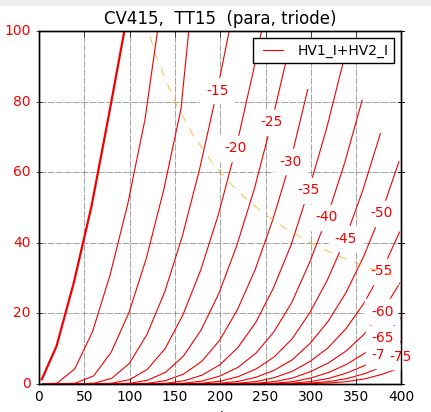

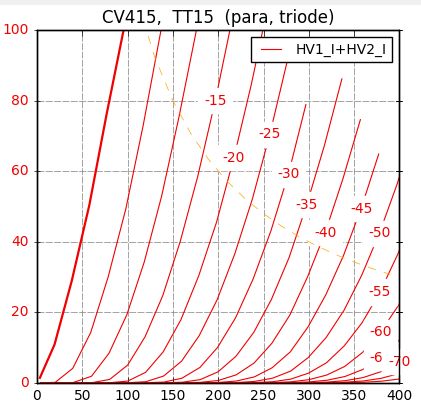

上記理由により三結シングルで使うのが無難だと思います。
ebayでまだ安価に出回っている球ですが、よほどの珍球好きならともかく、あまりお勧めはしません。
双三極のビーム四極送信管のようです。
規格は The Valve Museum「CV415」 が参考になります。
（CV4046という真空管もあるそうで、CV415をより高い周波数で動作させられるようですね）
背の低い電極が2つ配置されています。
コの字のビーム電極が見えます。
因みにベースはロクタル9ピン。
ソケットがあまり出回ってないんですよね。
プレート損失は片側8W程度ですが、常時電流を流すA級オーディオアンプでは2ユニットで12W（片側6W）くらいをみていたほうが安全かもしれません。
240V42mAあたりで測定します。
【1本目】
Eh=6.3V, Ih=1.60A
Ep=240V
Eg1=27.0V
Ip+Ig2=42.20mA
Ig2=1.64mA
rp=1334Ω
gm=4702μS
μ=6.3V/V
Eh=6.3V, Ih=1.59A
Ep=240V
Eg1=27.7V
Ip+Ig2=42.66mA
Ig2=1.49mA
gm=4541μS
μ=6.0V/V
240Vで42mA流して5kΩ負荷ですと1.8W（歪率8%）です。
直線性は悪く、オーディオ向きではありませんが、まぁ楽しめる球かと。
因みにビーム管接続はお勧めしません。
私の個体の問題かもしれませんが、2本ともおかしな特性です。
ちょっと酷いですよね。
私は敬遠するかな。
上記理由により三結シングルで使うのが無難だと思います。
ebayでまだ安価に出回っている球ですが、よほどの珍球好きならともかく、あまりお勧めはしません。
