Jul 23, 2024
テーマ： オーディオ機器について(3919)
カテゴリ： 真空管
9001という真空管を紹介します。
手持ちはRAYTHEONです。
箱はこんな感じ。
真空管(Electron tube) 規格表データベース「RCA 9001」規格表 が参考になります。
エーコン管の954をMT管化したもののようです。

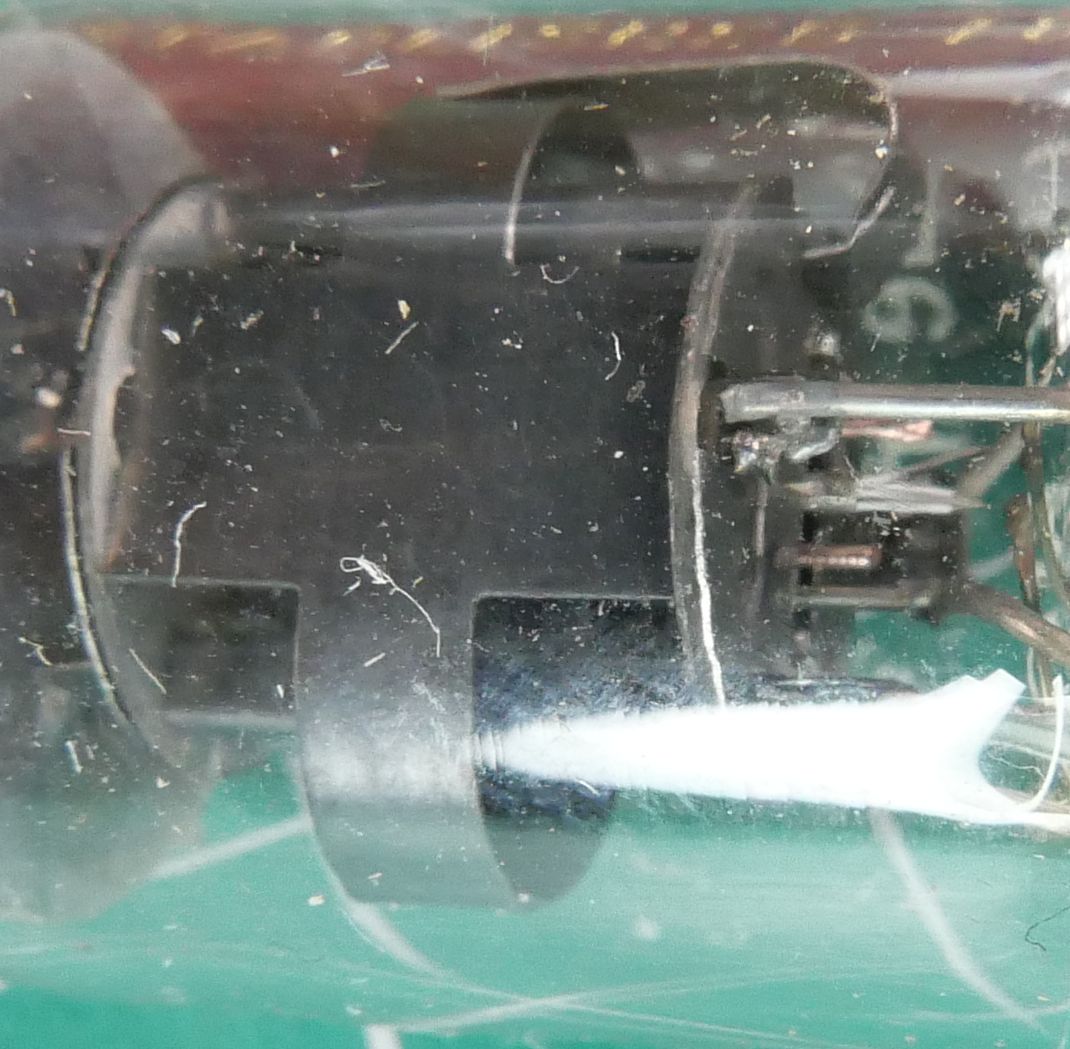

電極構造は．．．．
プレートの内側の電極はコの字になっています。ビーム管でしょうか．．。
規格表ではPentodeと書いてありますが、Beam tetrodeではないかと思われます。
他の真空管にも言えることですが、ビーム管の表記は規格表によってまちまちですね。

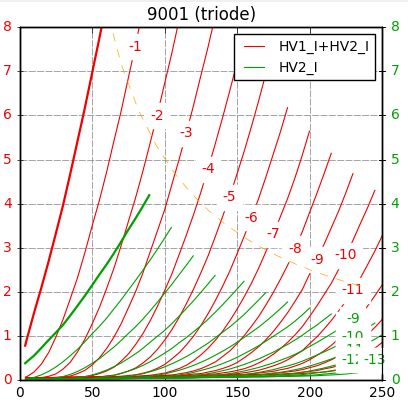

【三極管接続】
Ep=120V
Eg1=4.7V
Ip+Ig2=2.49mA
Ig2=0.74mA
rp=12691Ω
gｍ=1563μS
μ=19.8V/V

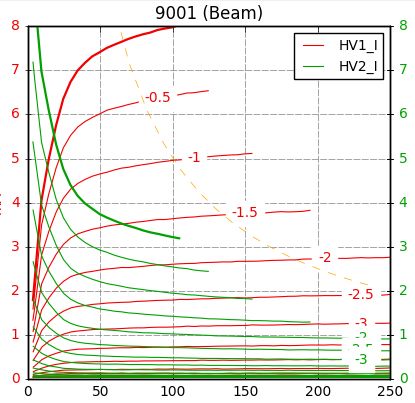

【ビーム管接続】
Ep=120V
Eg2=75V
Ip=2.33mA
Ig2=0.88mA
rp=531356Ω
gｍ=1705μS
μ=906.2V/V
6AK5とピン互換ですが、そのまま使うと損失オーバーしてしまいます。
短命覚悟であれば使えるかなぁという感じ。
オーディオ用としてはチョット「使いどころのわからない」真空管という印象です。
手持ちはRAYTHEONです。
箱はこんな感じ。
真空管(Electron tube) 規格表データベース「RCA 9001」規格表 が参考になります。
エーコン管の954をMT管化したもののようです。

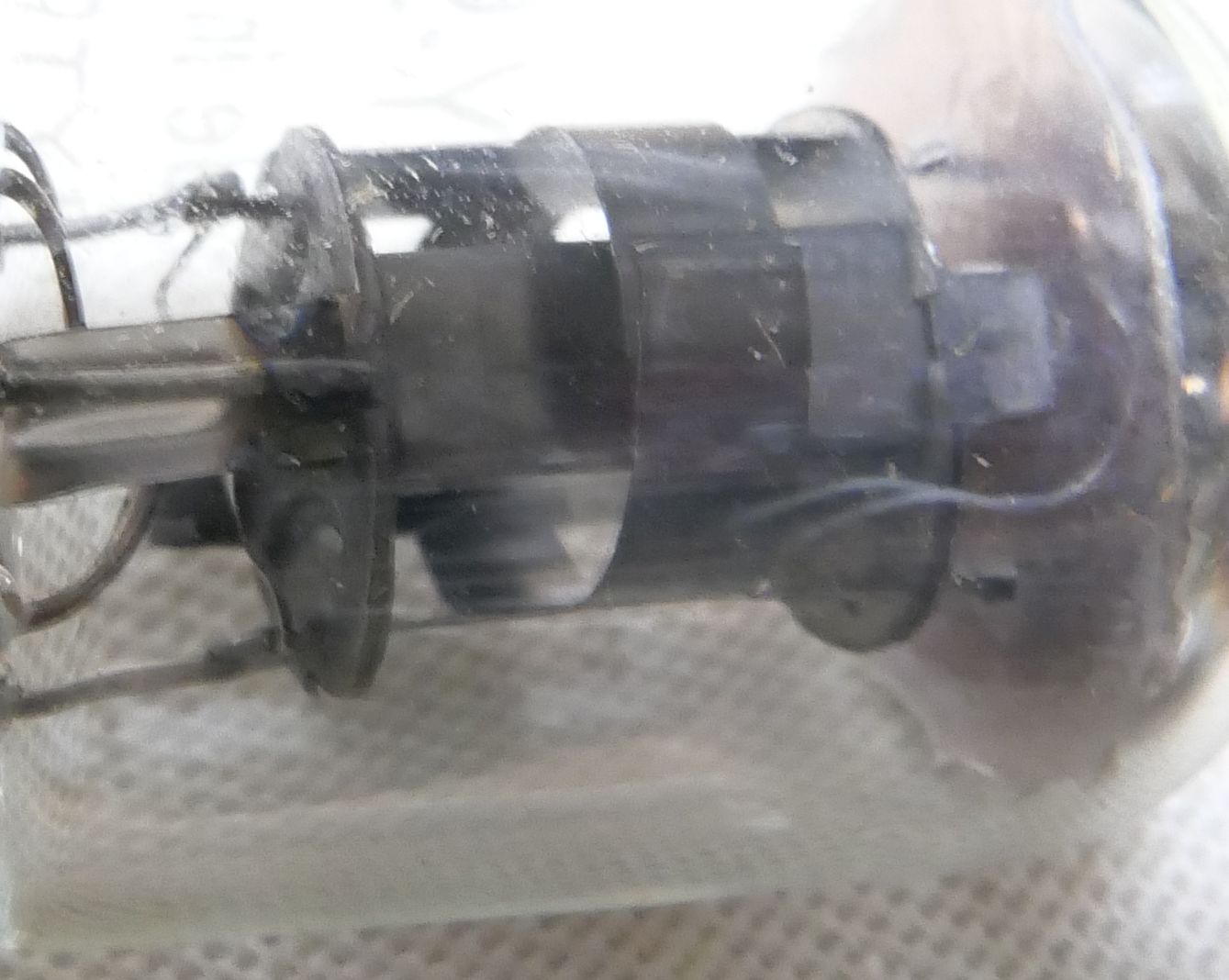

電極構造は．．．．
プレートの内側の電極はコの字になっています。ビーム管でしょうか．．。
規格表ではPentodeと書いてありますが、Beam tetrodeではないかと思われます。
他の真空管にも言えることですが、ビーム管の表記は規格表によってまちまちですね。
【三極管接続】
Ep=120V
Eg1=4.7V
Ip+Ig2=2.49mA
Ig2=0.74mA
rp=12691Ω
gｍ=1563μS
μ=19.8V/V
【ビーム管接続】
Ep=120V
Eg2=75V
Ip=2.33mA
Ig2=0.88mA
rp=531356Ω
gｍ=1705μS
μ=906.2V/V
6AK5とピン互換ですが、そのまま使うと損失オーバーしてしまいます。
短命覚悟であれば使えるかなぁという感じ。
オーディオ用としてはチョット「使いどころのわからない」真空管という印象です。
