2025.10.17
テーマ： 歯医者さんや歯について～(5321)
カテゴリ： α-TCP
手持ちのポーセレンファーネスを使ってハイドロキシアパタイトを長時間焼成してα-TCPを作ろうとしているのだが、この機種は係留時間が99分までしか取れない。

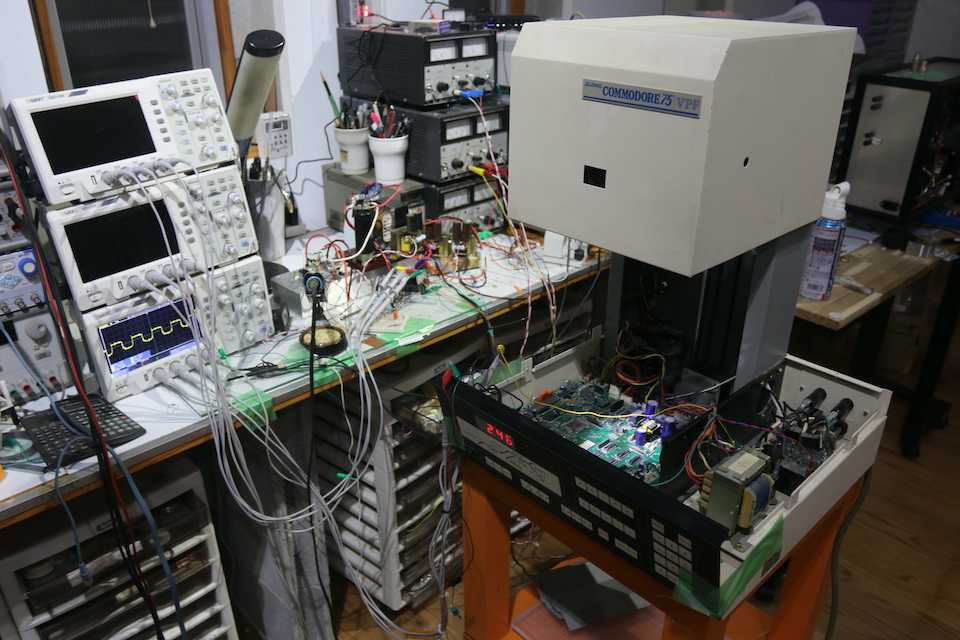

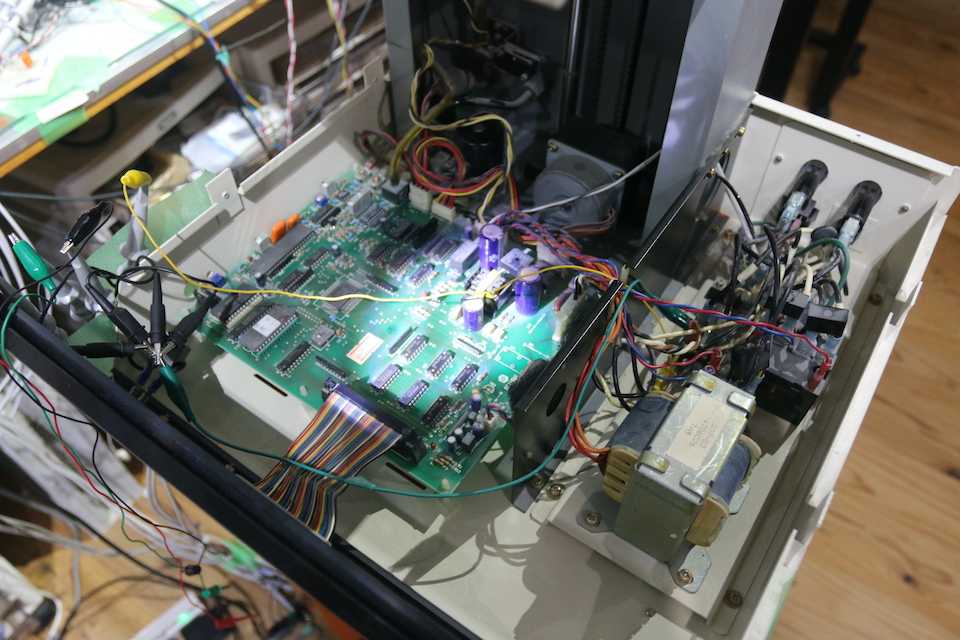

どうにかならないかと思って、内部を開けて見てみた。

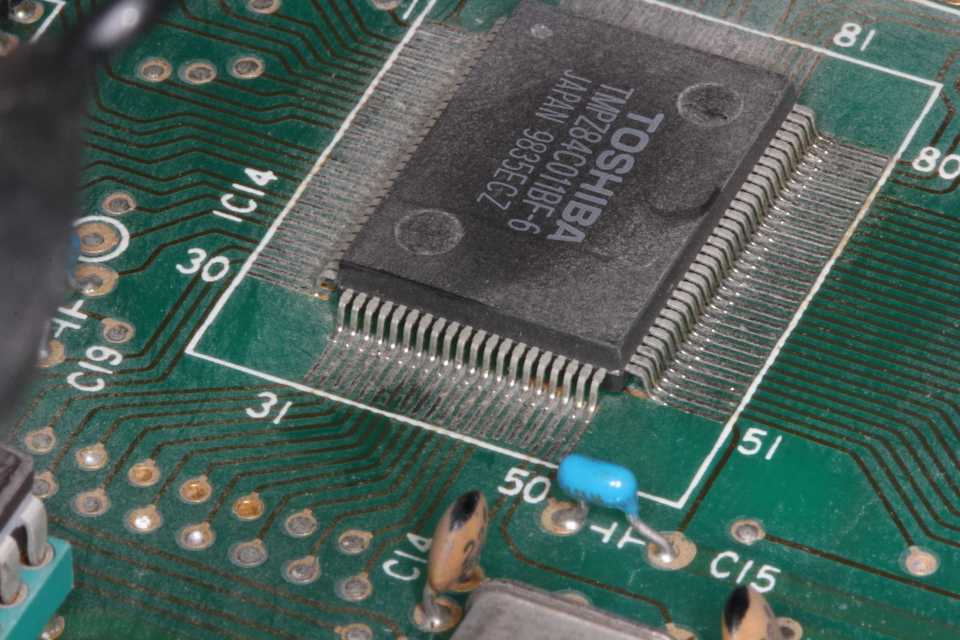

マイコンはZ80系のもので、内部クロックで動くらしく、外付けの水晶発振子の周波数は1.2kHzと低かった。これは動作クロックではない。動作クロック周波数を下げて動作時間を伸ばすのはできないみたい。下げるにはROMを書き換えて交換しなくてはならないが、そんな気力はない。多機能なのでRAMのメモリー容量の余裕も少ないのだろうと思う。マイコン制御はすっ飛ばして直接ヒーターとか上げ下げのモーターをコントロールしようと思って、使われているパーツを調べてみた。

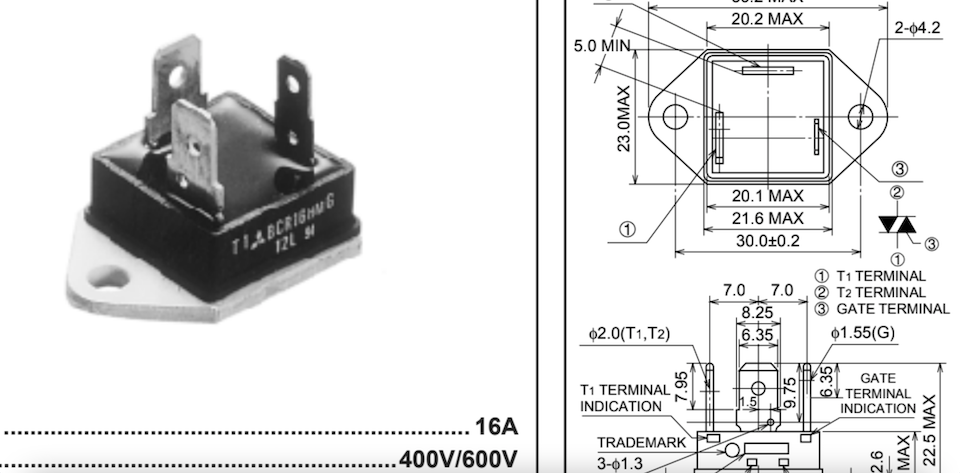

これはヒーター制御用のトライアックで

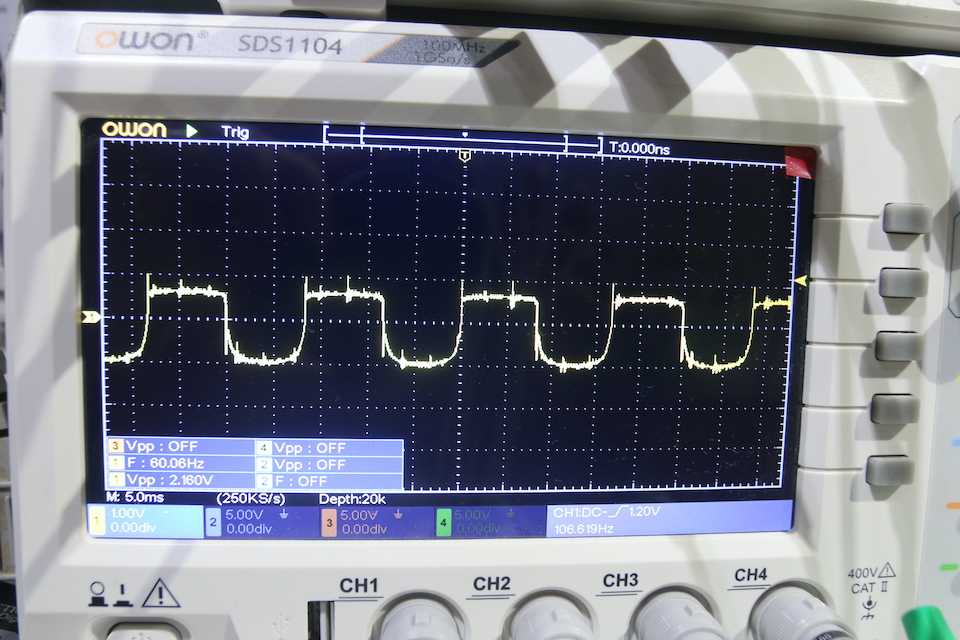

ゲート波形を見てみたが、こんなかんじ。

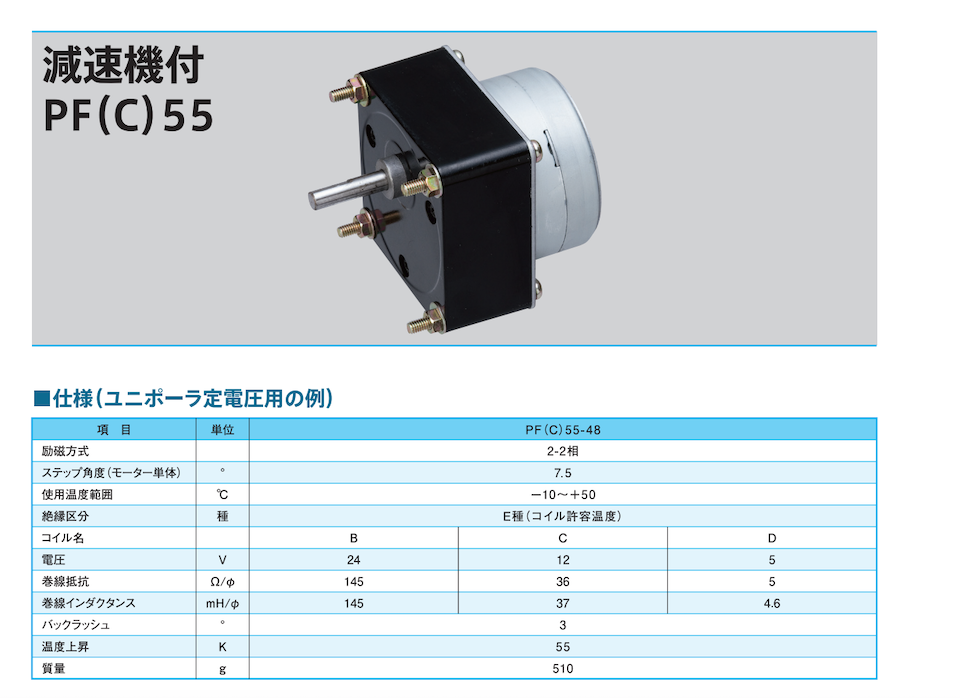

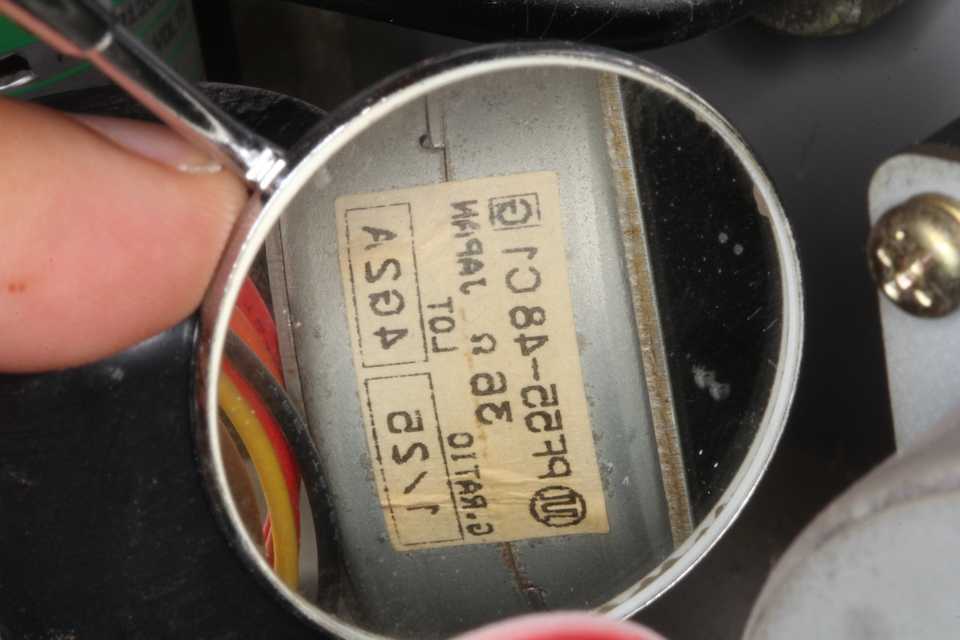

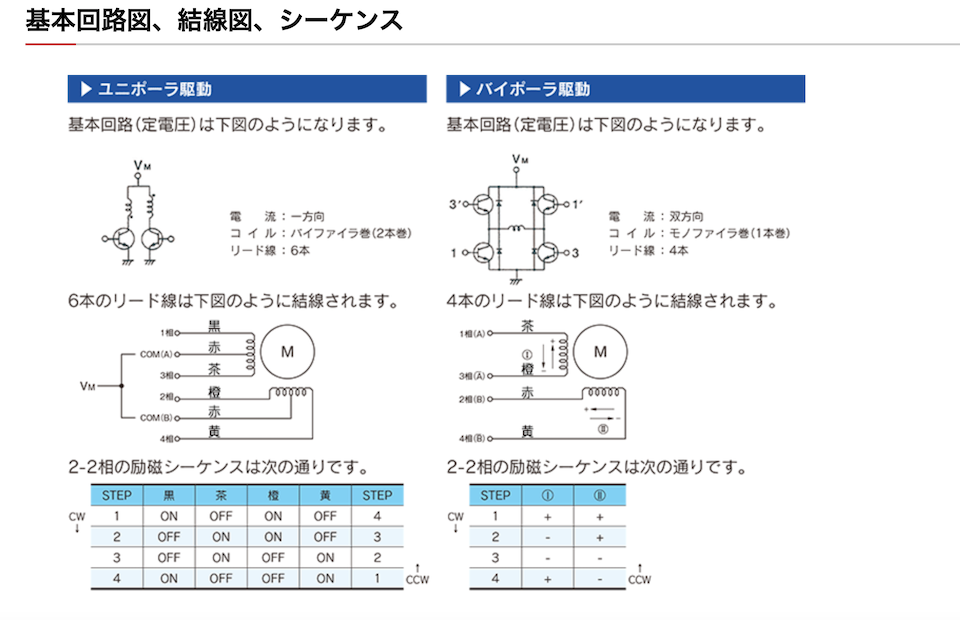

これはマッフルを上げ下げする為のユニポーラステッピングモーター。

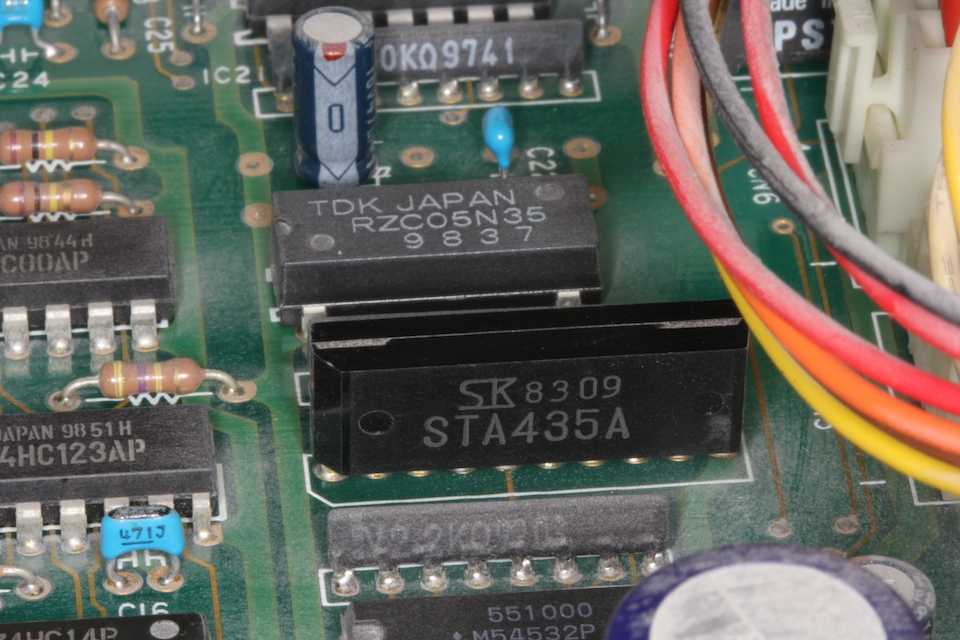

この辺りがそのモータードライバーらしいが、手持ちのドライバーが使えそうだ。
https://plaza.rakuten.co.jp/mabo400dc/diary/202305270003/
https://plaza.rakuten.co.jp/mabo400dc/diary/202406160000/

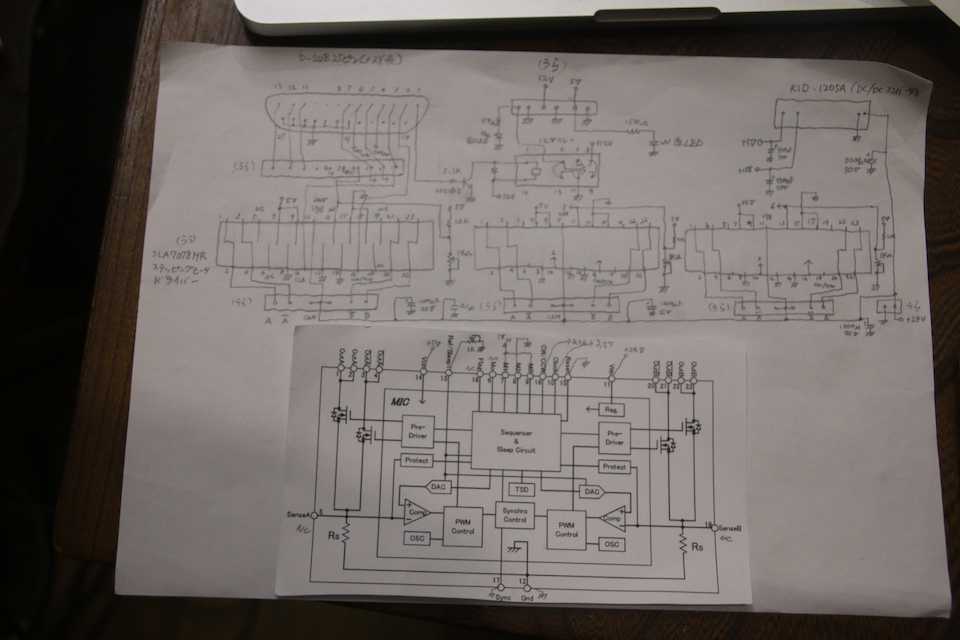

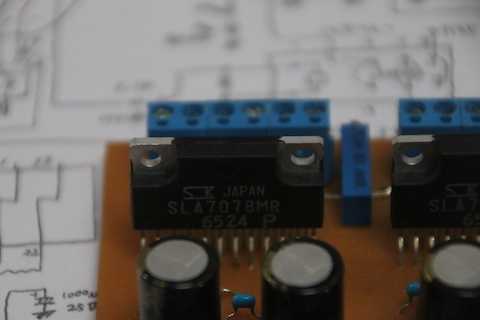

SLA7078MRT

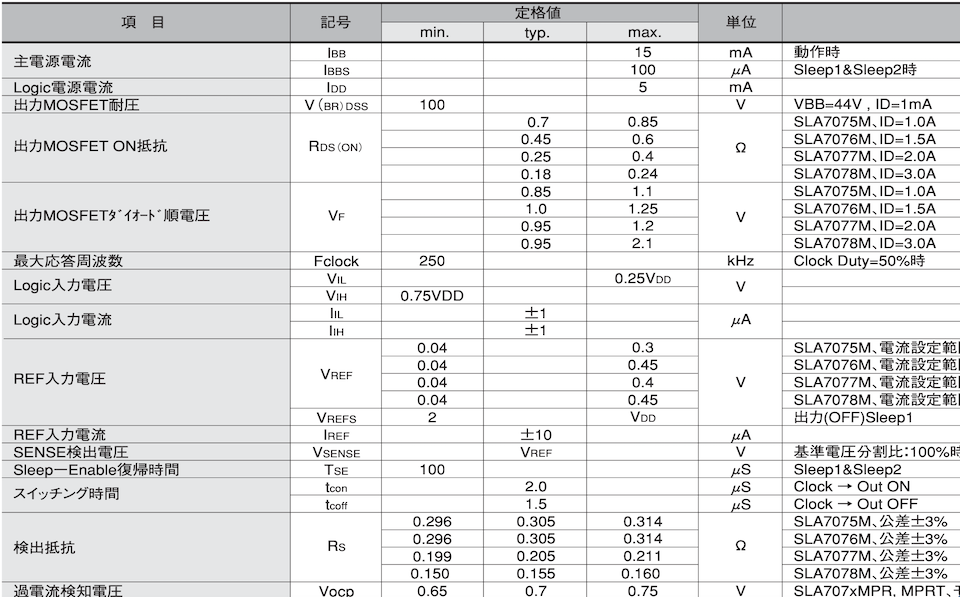

最大0.75Vddらしいので要注意 。

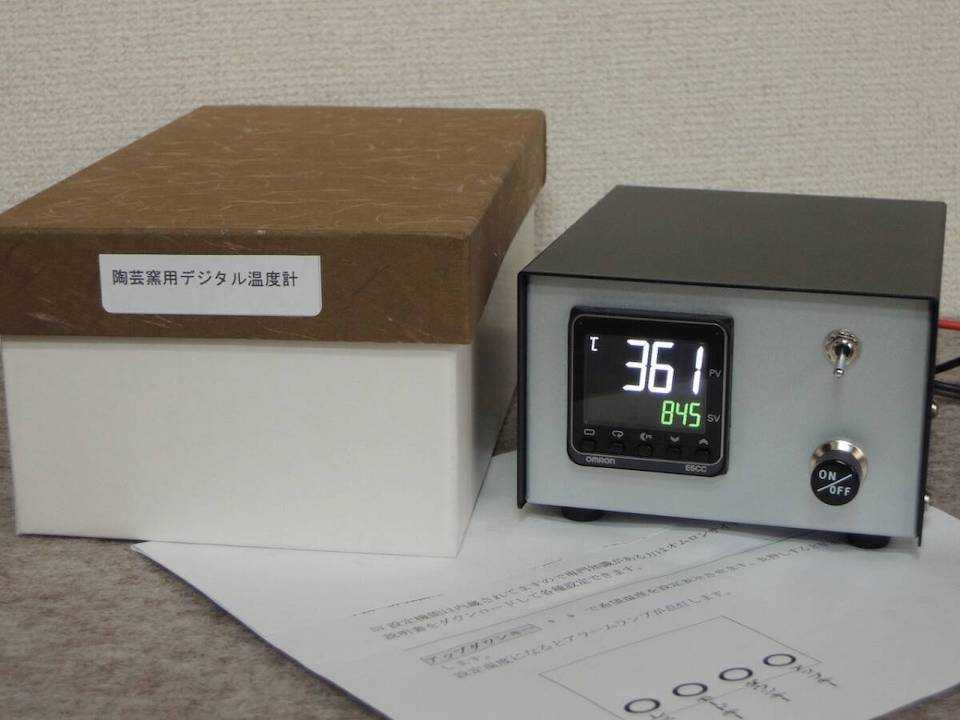

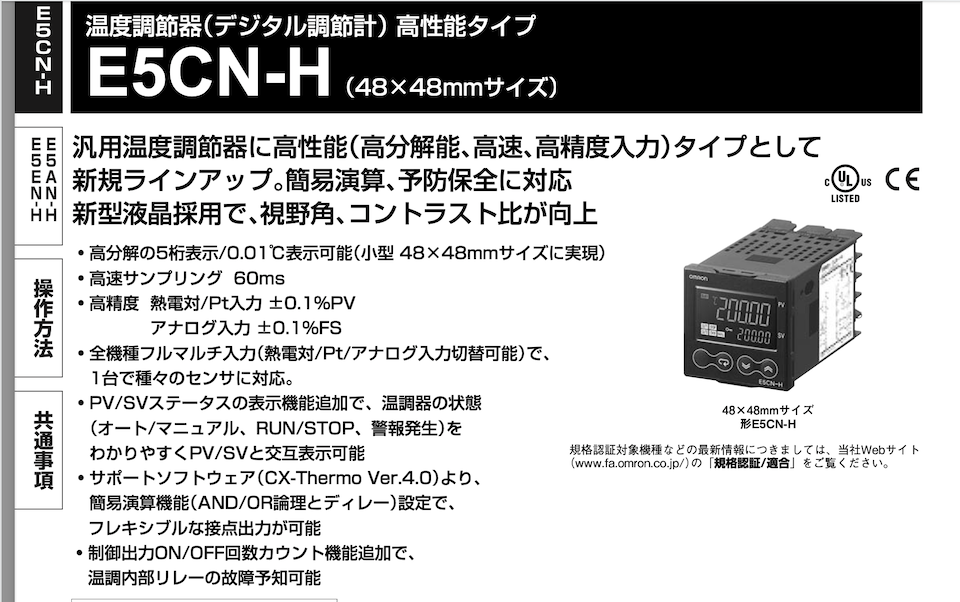

温度制御器はオムロンの中古品らしいのだがポチしてみた。
E5CCって書いてあるけど、メーカーサイトには同じものはないみたい（？）。
設定温度に達したらブザーを鳴らせるそうなので、何らかの外部制御出力があるのだろう。
どうにかならないかと思って、内部を開けて見てみた。
マイコンはZ80系のもので、内部クロックで動くらしく、外付けの水晶発振子の周波数は1.2kHzと低かった。これは動作クロックではない。動作クロック周波数を下げて動作時間を伸ばすのはできないみたい。下げるにはROMを書き換えて交換しなくてはならないが、そんな気力はない。多機能なのでRAMのメモリー容量の余裕も少ないのだろうと思う。マイコン制御はすっ飛ばして直接ヒーターとか上げ下げのモーターをコントロールしようと思って、使われているパーツを調べてみた。
これはヒーター制御用のトライアックで
ゲート波形を見てみたが、こんなかんじ。
これはマッフルを上げ下げする為のユニポーラステッピングモーター。
この辺りがそのモータードライバーらしいが、手持ちのドライバーが使えそうだ。
https://plaza.rakuten.co.jp/mabo400dc/diary/202305270003/
https://plaza.rakuten.co.jp/mabo400dc/diary/202406160000/
SLA7078MRT
最大0.75Vddらしいので要注意 。
温度制御器はオムロンの中古品らしいのだがポチしてみた。
E5CCって書いてあるけど、メーカーサイトには同じものはないみたい（？）。
設定温度に達したらブザーを鳴らせるそうなので、何らかの外部制御出力があるのだろう。
