晴れてPOP（パワーオンパスワード）、SVP（スーパーバイザーパスワード）の解除に成功した、初代X1 Carbon用に、M.2 SSDを用意した。
　ところが…。

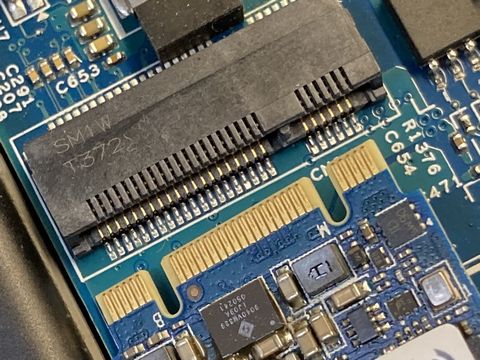

※なんとM.2 SSDのピンとX1のコネクタ形状が合わない。

　なんとコネクタ形状が合いません。これはどういうことなのでしょうか。

　調べてみると…。


■ちょうべいのThinkPad「X1 Carbon 1stのSSD換装記録」
https://tp.chobei.net/2022/07/06/transcend-420s-x1c1/

X1 Carbon 1stのM.2ソケットは、現在主流のB KeyでもB&M Keyでもなく、20＋6pinと特殊で、この規格のSSDを売っているのを見かけたことがありません。
時々、オクなどで中古品を見かけますが、規格名称は記載されておらず、「X1 Carbon 1st専用」となっています。
そこで登場するのが、いわゆる「下駄」で、この特殊なKeyを通常のB Keyに変換することができます。
ただし、取り付けできるSSDは、2242タイプ（下駄によっては2260タイプも可）となり、対応するSSDの選択肢はあまりありません。


　この記事を参考に、「M.2 NGFF 2242 SSD to X1 Carbon SSD Adapter」を検索・注文することに…。

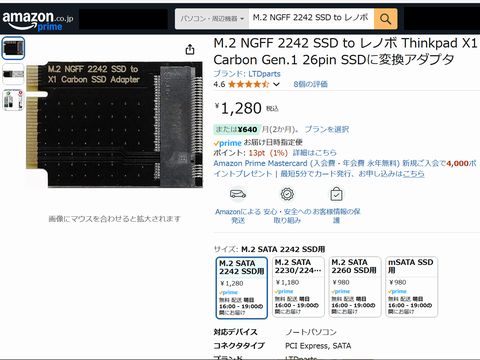

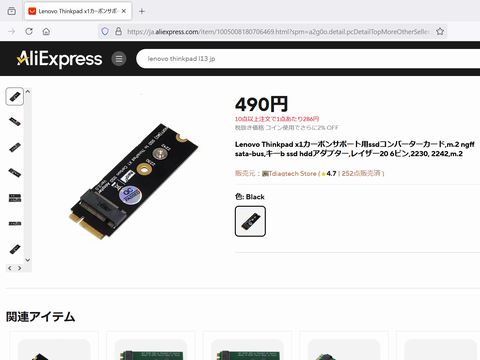

　調べてみたところ、AliExpressでは、490円（送料別312円）、Amazonでは1280円（送料無料）で、変換アダプタをゲットできる。（ 海外からの発送なので、数週間待つことができれば、AliExpressの方がお得なのだが、今回はすぐに欲しかったので、Amazonを選択しました。）






　またSSDも2242タイプのものをヤフオクでゲットした。これで、初代X1 Carbonを動作させることができるはずだ。

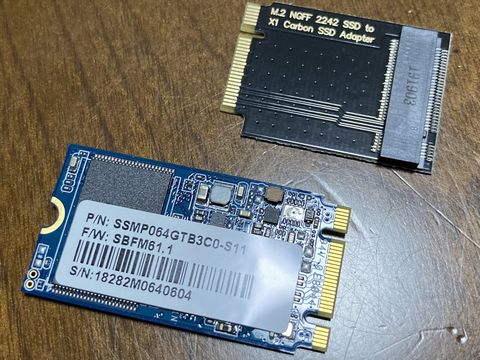

※急遽手に入れた「下駄」と2242タイプの64G-SSD。

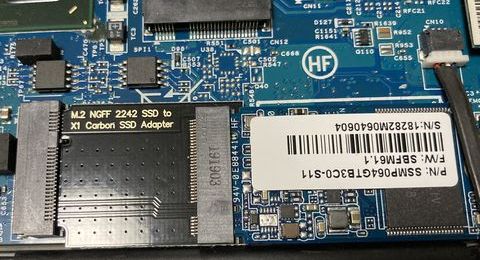

※X1のスロットに挿した「下駄」と64G-SSD。

　結果、無事にSSDの準備できたので、ここにwin10をインストールしてみた。

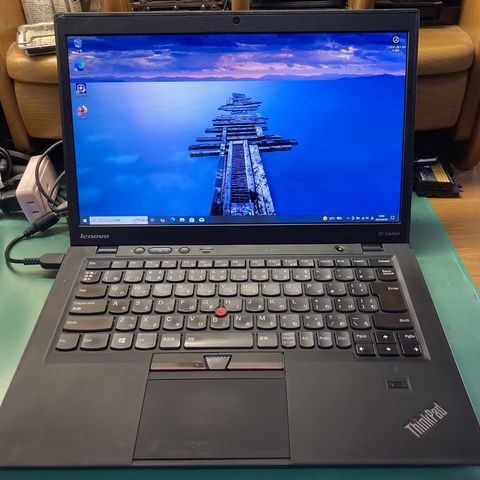

※win10が動作する「X1 Carbon 1st」。

　やっと動作するようになった「X1 Carbon 1st」のスペックを記しておく。

model：X1 Carbon 1st

cpu：Core i7-3337U　第３世代、2.00GHz

memory：8GB　オンボード

ssd：64GB 　M.2 SSD Phison SSMP064GTB3C0-S11 64GB SATA6G 2242

os：win10pro　デジタル認証OK

lcd：HD＋　1600x900

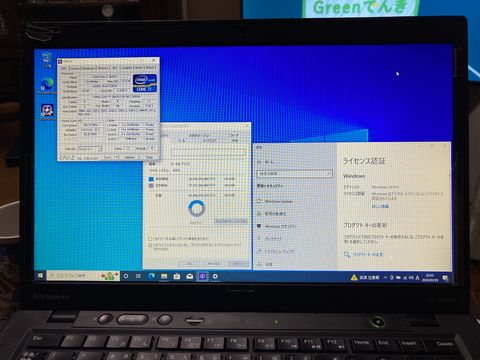

※win10のデジタル認証もクリア。当分使えそうだ。

​
