”よりBetterな”便利情報（USB充電式乾電池）

カテゴリ：便利文具・小物情報

本日のアイデアは「乾電池」に関するものです。

最近モバイル機器の普及でUSBソケットを使ってバッテリーを充電するものが増えてきました。

単三電池を使用する電気機器が結構あるので充電式単三電池を活用している方も多いと思います。

一般売られている充電池には充電器が必要なので出先で充電するには充電器を携帯しなければなりません。

モバイルバッテリーのようにUSBソケットから充電できる充電池があればと思っていたら・・・

やっぱり！！ありました。

zyuudennkanndennti01

【特許番号】特許第５０６８６６１号（Ｐ５０６８６６１）
【出願日】平成１７年１１月１１日（２００５．１１．１１）

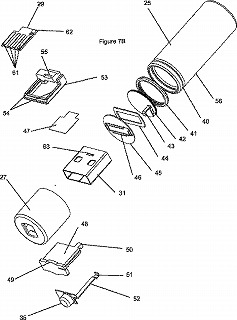

【発明の名称】充電式電池組立体

【発明の詳細な説明】
【技術分野】
本発明は充電式電池組立体に関する。

本発明の好ましい実施形態は、一般に、 標準の電池形式を形成する配置構造を有する充電式電池 、および、折りたたんであった一体型コネクタが現れて標準または 小型の「ユニバーサルシリアルバス」（ＵＳＢ）コネクタソケット などコンピュータ機器の充電用の適当な「バス」ソケットに電池を差し込めるようにする折り畳み構造の充電式電池に関する。好ましい電池形式は、一般に円筒状の単４型、単３型、単２型、または単１型である。

【背景技術】
充電式電池に関して継続している問題は、外部の充電装置、プラグおよびＡＣソケットに全面的に依存していることであり、これらは 充電が必要なとき往々にして利用できないことがある 。大きな電池組立体に北米型の主電源コネクタを組み込む企図がなされているとはいえ、これらは米国のＡＣソケットへのアクセスが必要である。その上、そのような方法は、すべて地理的な特定のプラグまたはコネクタを必要とする。本発明者らの好ましい実施形態は、一般的な可搬またはデスクトップのコンピュータ機器からの汎用的な充電をあらゆる地域で可能にするのに適した小型電池向けの一体化された機械的にコンパクトな解決策を提供する。これは、入力装置、デジタルカメラおよびメディアプレーヤなど可搬のコンピュータ付属品に容易に適する標準形態におけるモデム充電式電池の解決策を提供する。

一般に、充電式電池に関して、組込み式ソケットおよびコネクタを有する特化された電池形式および変圧器の両方に、かなりの多様な従来技術があり、そのいくつかはコネクタが折りたたまれるかまたはスライドしてプロファイルを縮小する。主電源に接続するか場合によってはケーブルを介するかまたは直接的にＵＳＢコネクタに接続する複数の電池を保持するための充電台あるいは（携帯電話などの）特化された電池用の充電台の例も多数ある。変圧器内の形態を縮小するためかあるいは単２型または単１型などの大型電池内に格納するために、北米の主電源ソケットを形成する２つの平らなピンを折り畳む機械的方法には様々な従来技術が存在する。

一例として、イズミ（Ｉｚｕｍｉ）による１９７８年の米国特許第４，０８６，５２３号は、折り畳み式で飛び出す北米型ソケットコネクタが入った大型電池の例を示し、また、フライ（Ｆｒｙ）による米国特許第２，８７６，４１０号からミュラースマン（Ｍｕｌｌｅｒｓｍａｎ）らによる米国特許第３，６６５，２８５号まで、関連した様々な充電式電池の方法を示して従来技術の詳細な説明を提供する。パーセン（Ｐｅｒｓｅｎ）による１９８６年の米国特許第４，６２２，５０７号は、取外し可能な主プラグを有する大型電池向けの一体型の電池および充電器を開示している。同様に、イェー（Ｙｅｈ）による１９９５年の米国特許第５，４４９，５６７号は、大型電池から外にスライドする一体型主電源コネクタを有する電池を開示している。大型電池および北米型ＡＣソケットに適切な様々な他の機械的解決策が、これらのパテントファミリー内で検索可能である。アラゴン（Ａｒａｇｏｎ）によって米国特許第５，５３８，８０５号に示された、ソケットに接続された外部プラグ上の交流電源ブレードの上にスリーブを接続するためのコネクタの方法は特に注目するべきである。交流電源スリットを含む細長片が先行技術と類似のやり方で使用されており、小さな可撓性ストラップとしてこれを含むものが、内部に剛性を有する交流電源ブレードを支持するスペースがない単３および単４など小さなフォームファクタの電池内に交流電源コネクタを組み込む方法を提案すると確認された恐らく唯一の従来技術である。しかし、この方法は、外部の北米型プラグとＡＣ主電源の組合せに対応するだけなので、地理的問題には対処しない。

【発明の開示】
【発明が解決しようとする課題】
しかし、特化されたデバイスまたは既存の標準形態を形成するデバイスのいずれかとして一体型コネクタを有する充電式電池のための様々な方法を対象として授与された多くの特許にもかかわらず、ある構造では標準形態の電池と同じやり方で使用することができ、また、周辺コネクタが露出して配置されていて充電に適するさらなる構造を形成することができる標準電池を形成することができる小型電池の中に一般的なＵＳＢコネクタまたは他のコンピュータ周辺のコネクタを一体化する機械的方法を、従来技術は対処または提示していない。

その上、可撓性構造または折り畳む連結構造として、あるいはＵＳＢソケット内に固定するのに適する縮小された部分を形成するように、電池組立体内に一体化されるようにＵＳＢコネクタを提供する機械的方法を提示している方法はない。

同様に、調査された従来技術には、単４型電池を、一体型外部コネクタを有する単３形態に変換するのに適した電池アダプタを提案しているものがない。また、従来技術は、ＵＳＢコネクタボリューム自体の中に充電回路を組み込む方法を開示していない。・・・以下省略
