2020.05.24
カテゴリ： コンピュータ
楽天UN-LILMITは、2020年5月の現時点では、１日当たり通信データ量が１０ＧＢを超えると、速度制限が掛かるという制約があります（おおよそ 3Mbpsぐらいの速度になります）。
しかしながら、 先日から 古いSIMフリースマホ SH-M02へ楽天UN-LILMITのSIMを入れて試行していた のですが、BAND18が通信できない端末なのでモバイルする≒場所を移動しながら通信するのは厳しいので、 家の固定回線として使うという＜移動しない使い方＞を試行してみました 。
多くの方は、 モバイルルータ Aterm MR05LN にクレードルを付けて 、有線ＬＡＮへ接続できるようにして利用をされてますね。
しかしこれだと、端末代金とクレードル代金を合算すると２万円を超えるので、楽天UN-LILMITの１年間無料のメリットが半減してしまいます！
私が購入したのは、TP-Link の TL-WR902AC です。スマホのテザリングWi-Fiを、家の中の有線ＬＡＮへ繋ぎこみます。 これだと税込み3000円程度で済みます。
接続構成は下図です。スマホ上での楽天回線が最大でも60Mbps程度なので、楽天の最高速度は出ないけど・・・といった感じの機器構成です。
＜楽天UN-LIMITの無線基地局＞
|| BAND 3 ←電波状況から最高60Mbps程度
＜SH-M02＞
|| 2.4GHz Wi-Fi ←日本のスマホは5GHz帯Wi-Fiは出せません
＜TP-Link TL-WR902AC ＞ ： Wi-Fiルータとして動作
|| 100BASE-Tの有線LAN ←実効速度60Mbps程度といわれる
＜1GポートのＬ2スイッチHUB＞
|| 1000BASE-Tの有線LAN
＜TP-Link Archer A9 無線ルータ＞ ： 家の中へのWi-Fiアクセスポイントとして動作
|| 5GHz と 2.4GHz Wi-Fi （最大600Mbps）
家の中のタブレットやスマホ等
電源供給はこんな感じです。
USBポートは簡易NASになるので、ＳＤメモリカード付けてみました。TL-WR902AC は USB2.0だし100BASE-Tなので遅いです。
この構成で、楽天UN-LILMITの回線速度（40Mbps程度）が家の中で利用できています。
TL-WR902AC の3Ｇ/4Ｇモデム機能 を使ってＵＳＢテザリングする構成を試したのですが、スループットが 6Mbps 位しか出なかったので、Wi-Fiテザリングで構成しています。SH-M02のＵＳＢテザリングでは50Mbps以上出てたので、TL-WR902ACのモデム機能の性能が今イチなのだと思います。
★★★【楽天モバイル】Rakuten UN-LIMITご紹介特典 ★★★

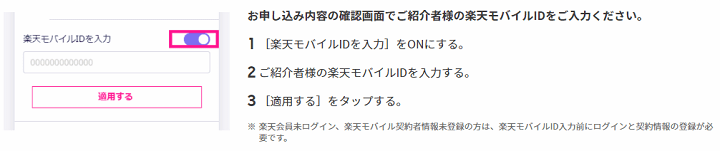

所定の契約手続を完了させる途中で、画面の右下に、下記のような画面が出たら、
ご紹介特典コード・クーポンの［楽天モバイルIDを入力］する欄へ、
2020031501004 を入力いただければ幸いです！
