2019年01月12日

🌸Furch G23SG　セッティング

(7)

カテゴリ：ギターリぺアー

◆今回のご依頼は　Furch G23SG　セッティングです

◆ギターオーナー様は
京都府福知山市大江町仏性寺1156
LogCafe & 薪ストーブショップフローレスタ
　のオーナー様です。
　　冬季は休業されているとの事ですが、定期的にジャズライブを開催されている
　大型の丸太ログハウスです。
　フェースブックを拝見しましたら・・・思わず訪ねて見たくなりました！
　ログ＆薪ストーブフリークのＫ2にはたまらないです。

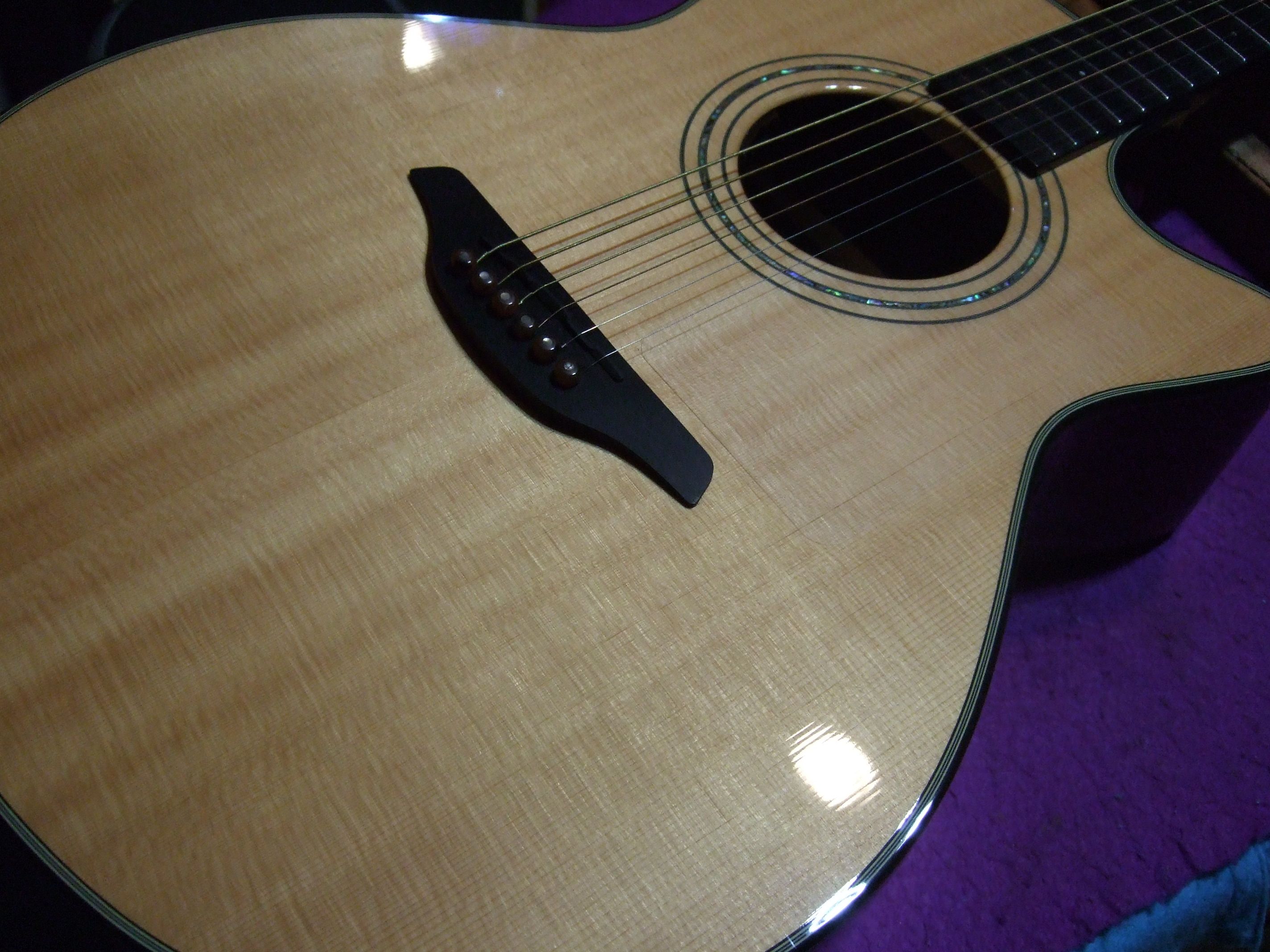

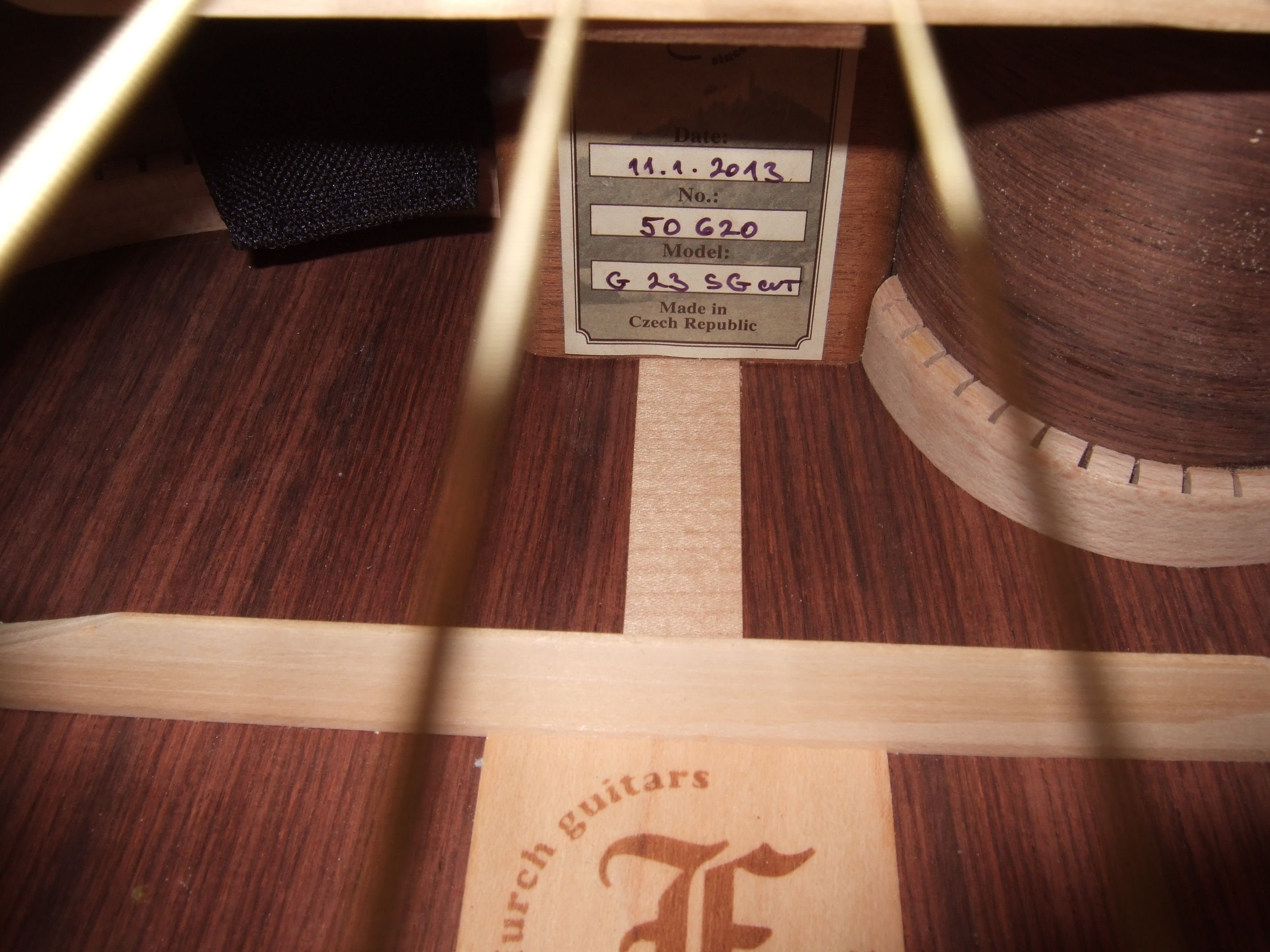

●Furchの材は厳選された材以外は見た事有りませんは。左右の白っぽく見える所は
ブラインドからの冬の木漏れ日ですからご安心下さい。

●新タイプのスタイリッシュヘッドネームです、Ｋ2のＤ34とは違ってます

●工作精度の高さは何時見ても関心します

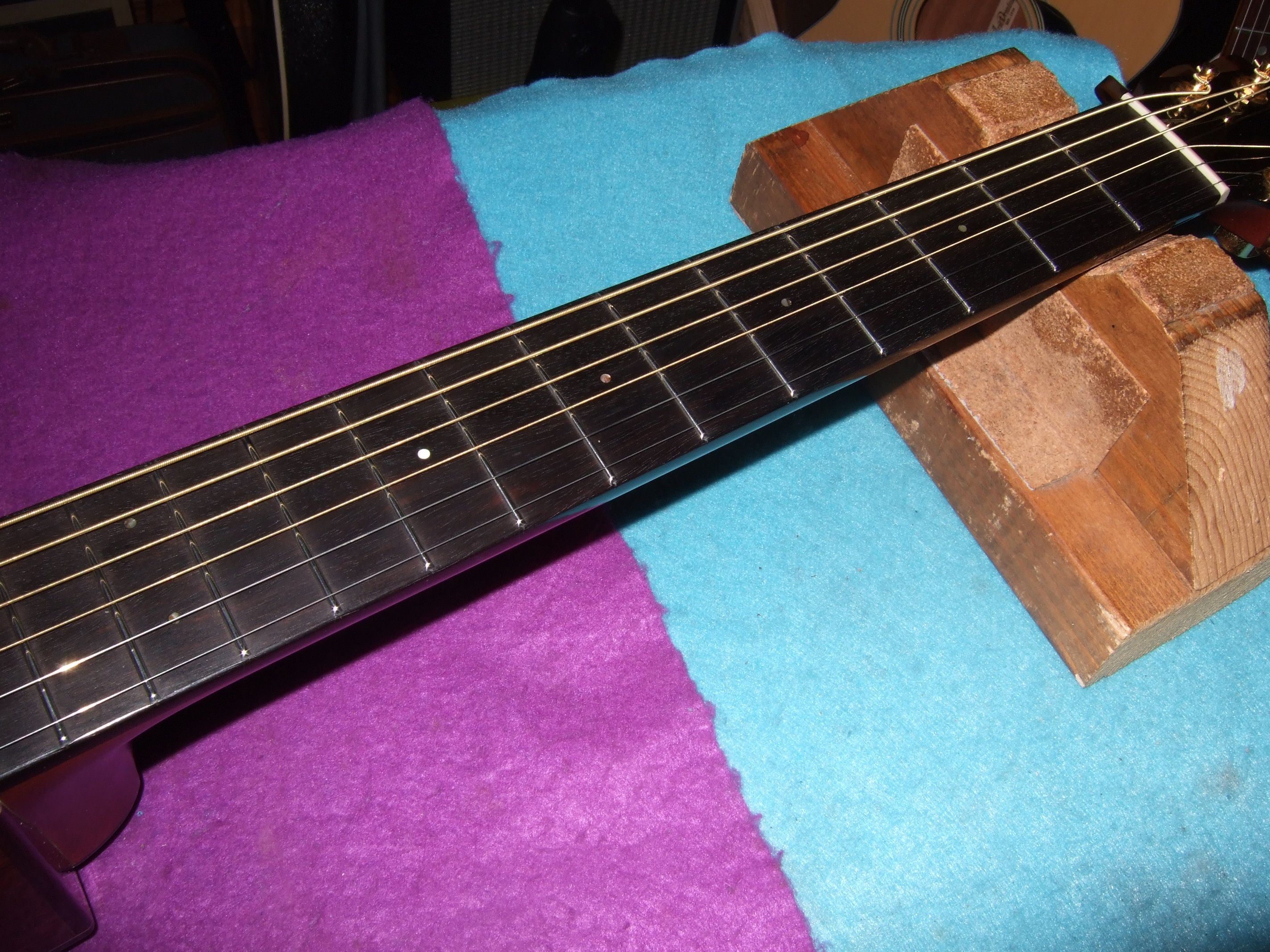

●エボニーのフレットボードです。

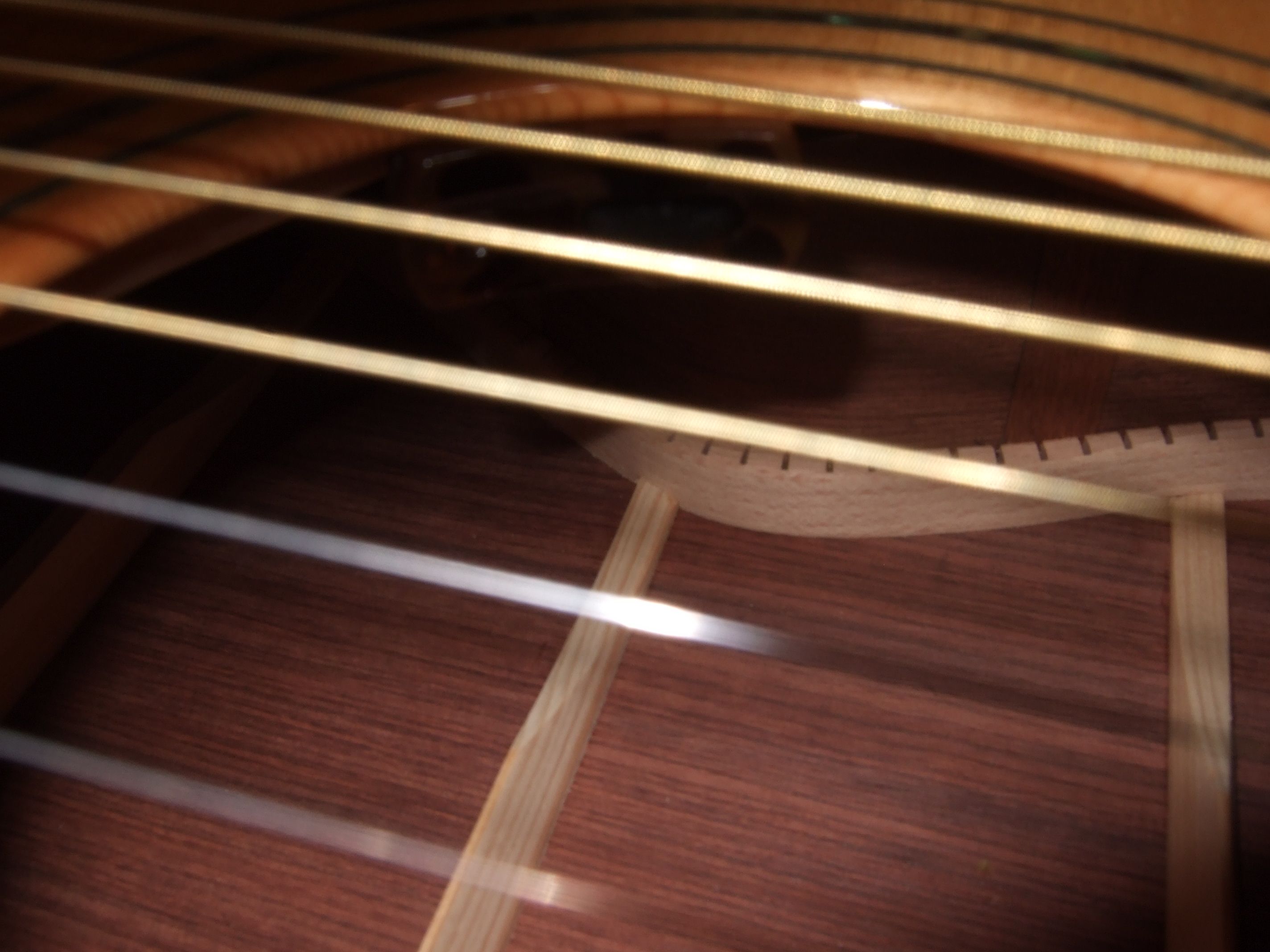

●ＬＲＢのピックアップシステムが搭載されてます。
　Ｋ2は個人的に Furchを100%信頼してまして、 Furchに合うピックアップシステムは？
　の質問には、ＬＲＢです！とお答えしてます。

◆リペア前のコンディションを確認します

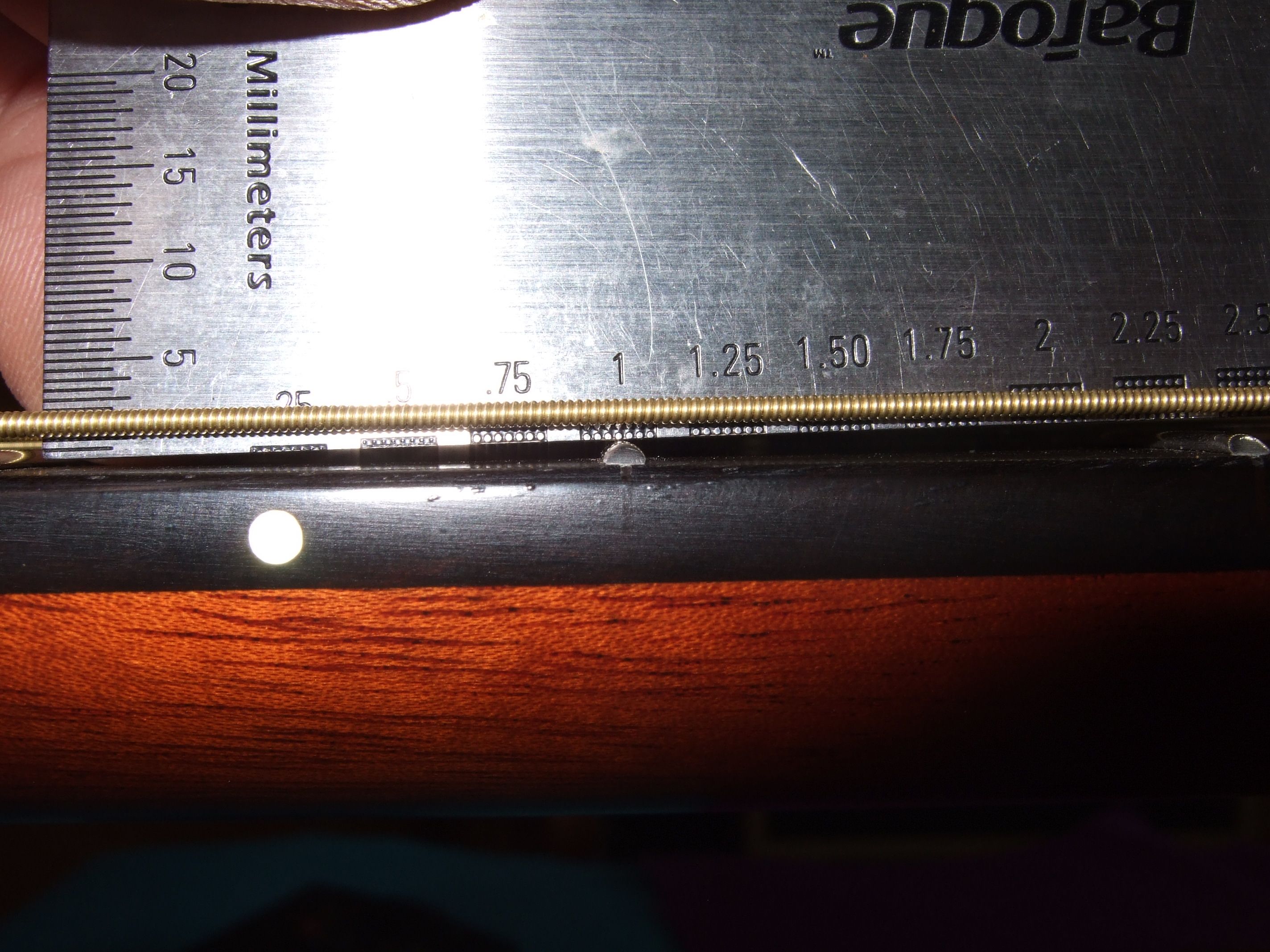

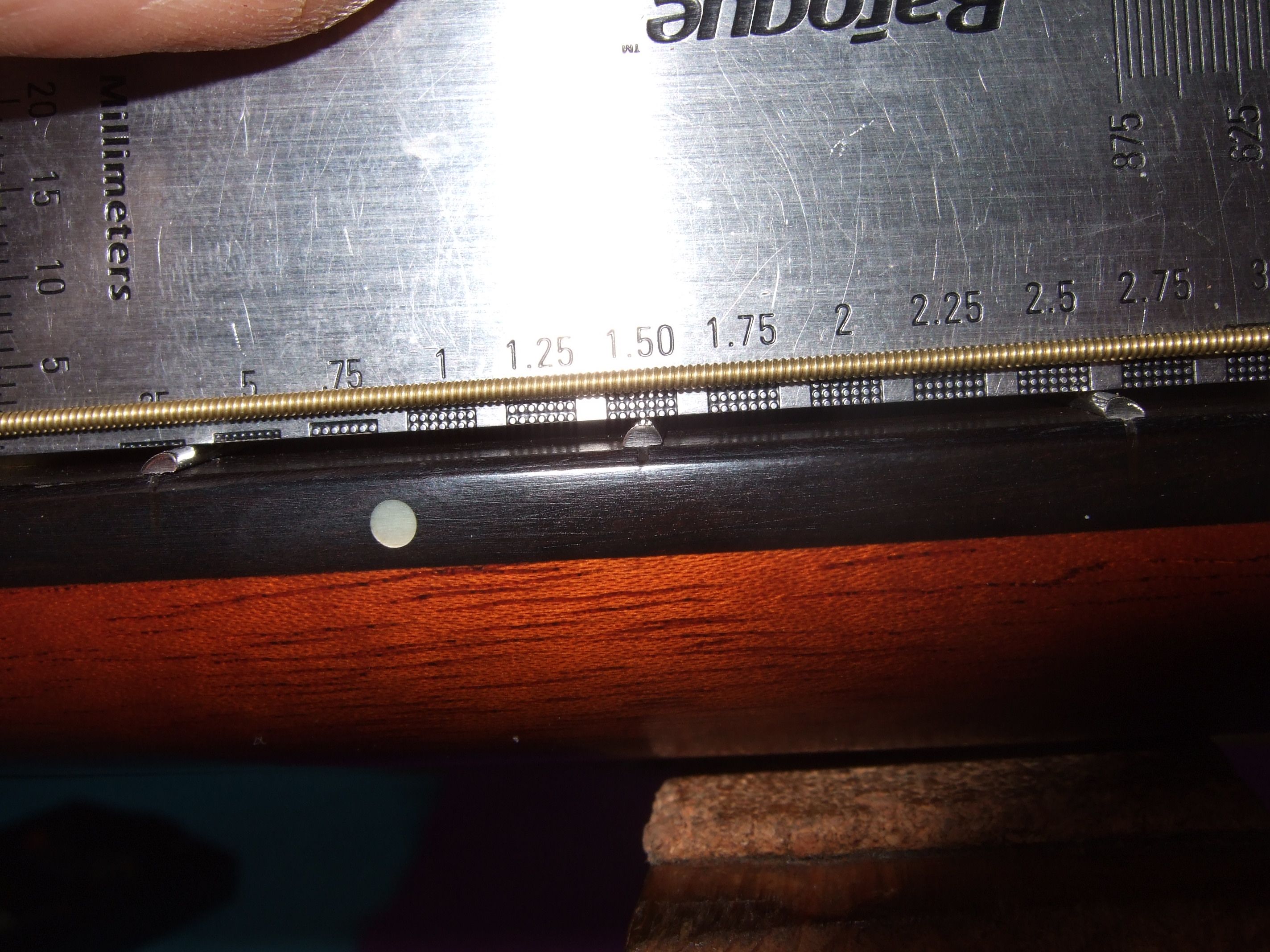

●6Ｅ/12Ｆ　2.75ｍｍです。それほど弾き難いと言うクリアランスでは無いと思うのですが
　ご依頼の通りに弾き難くさを感じます。理由は簡単明瞭で,12Fから1Ｆまで比例して
　弦高がして下がって無いからです。

　結論が簡単に出ます。

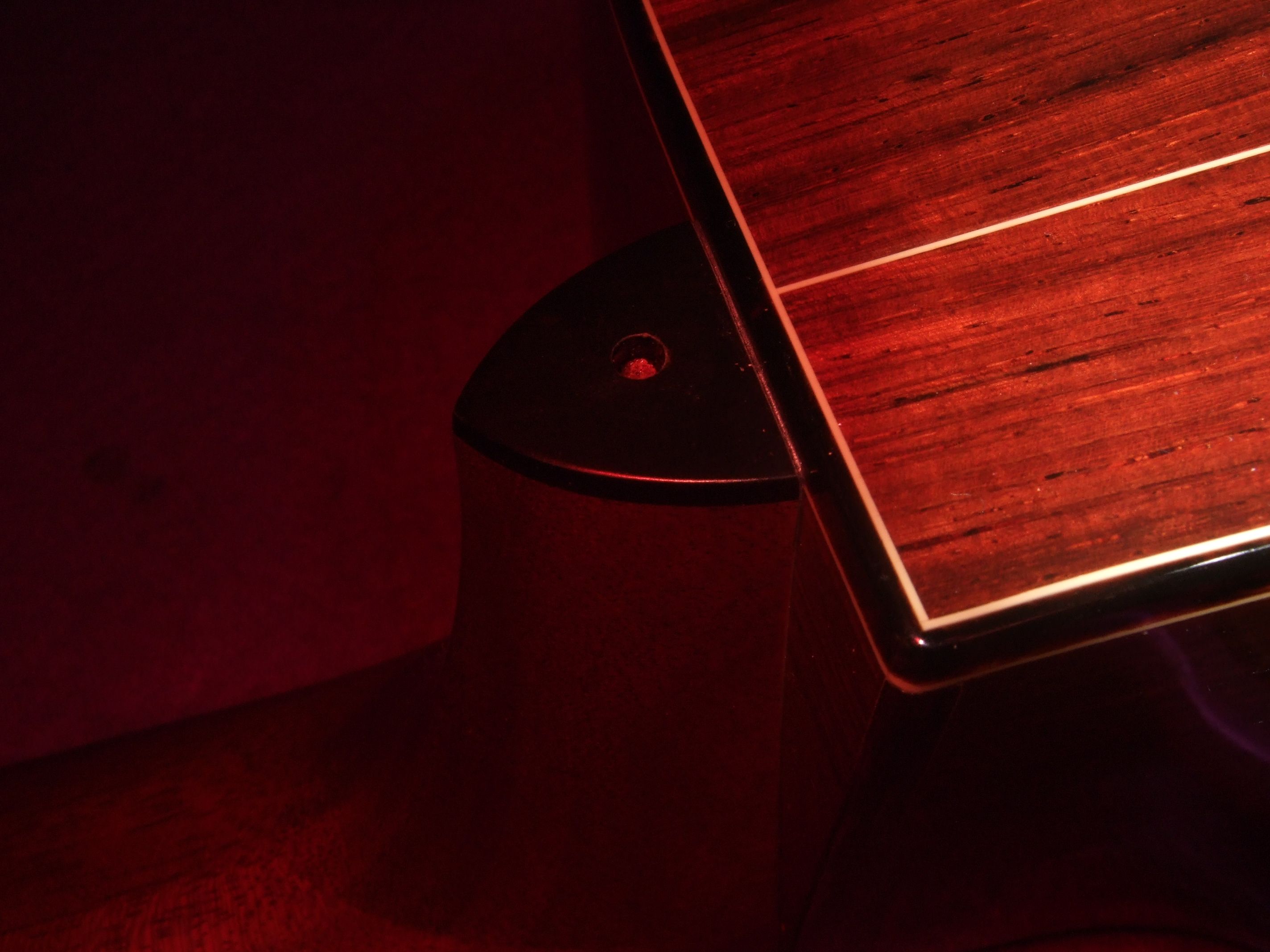

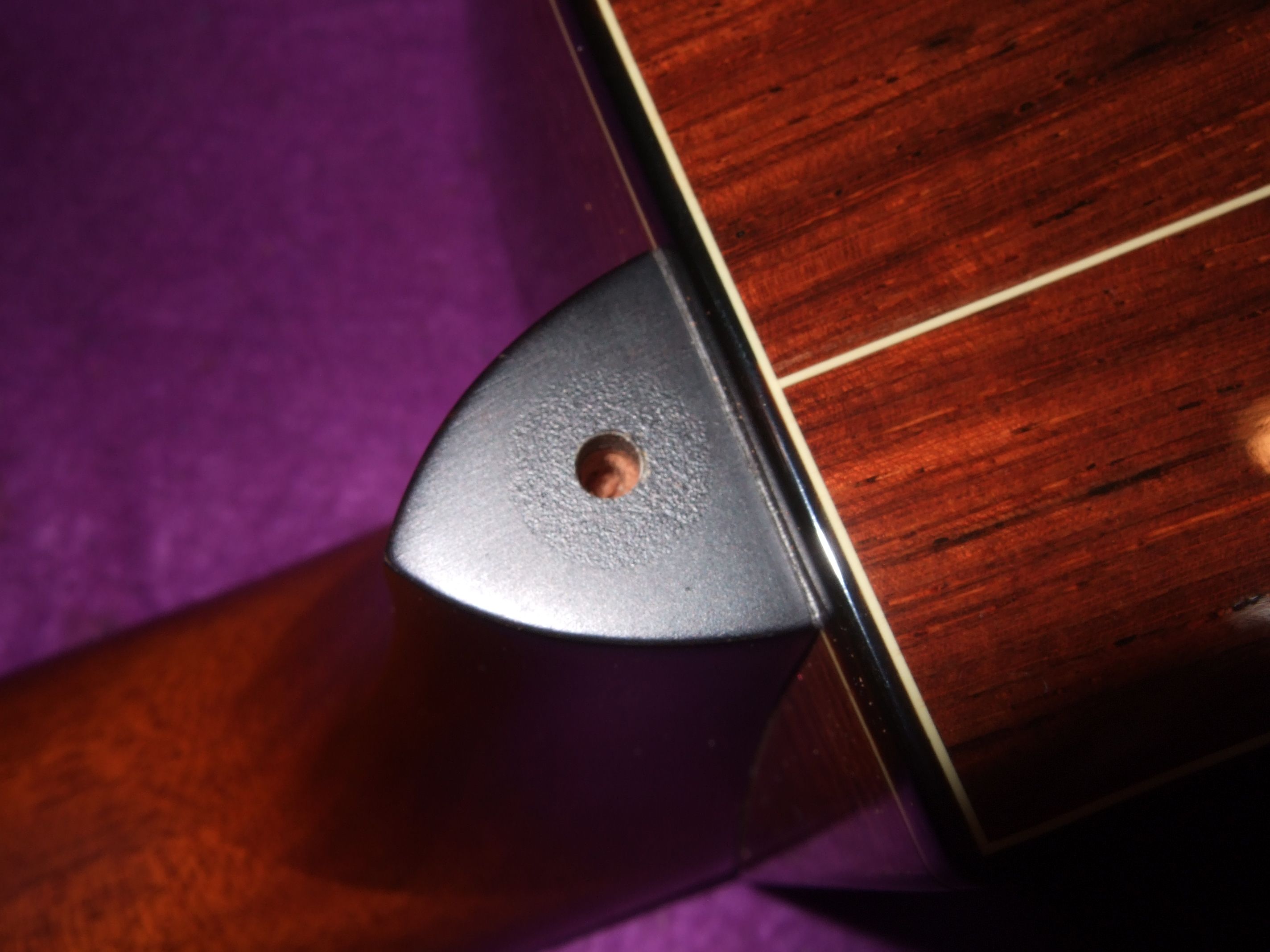

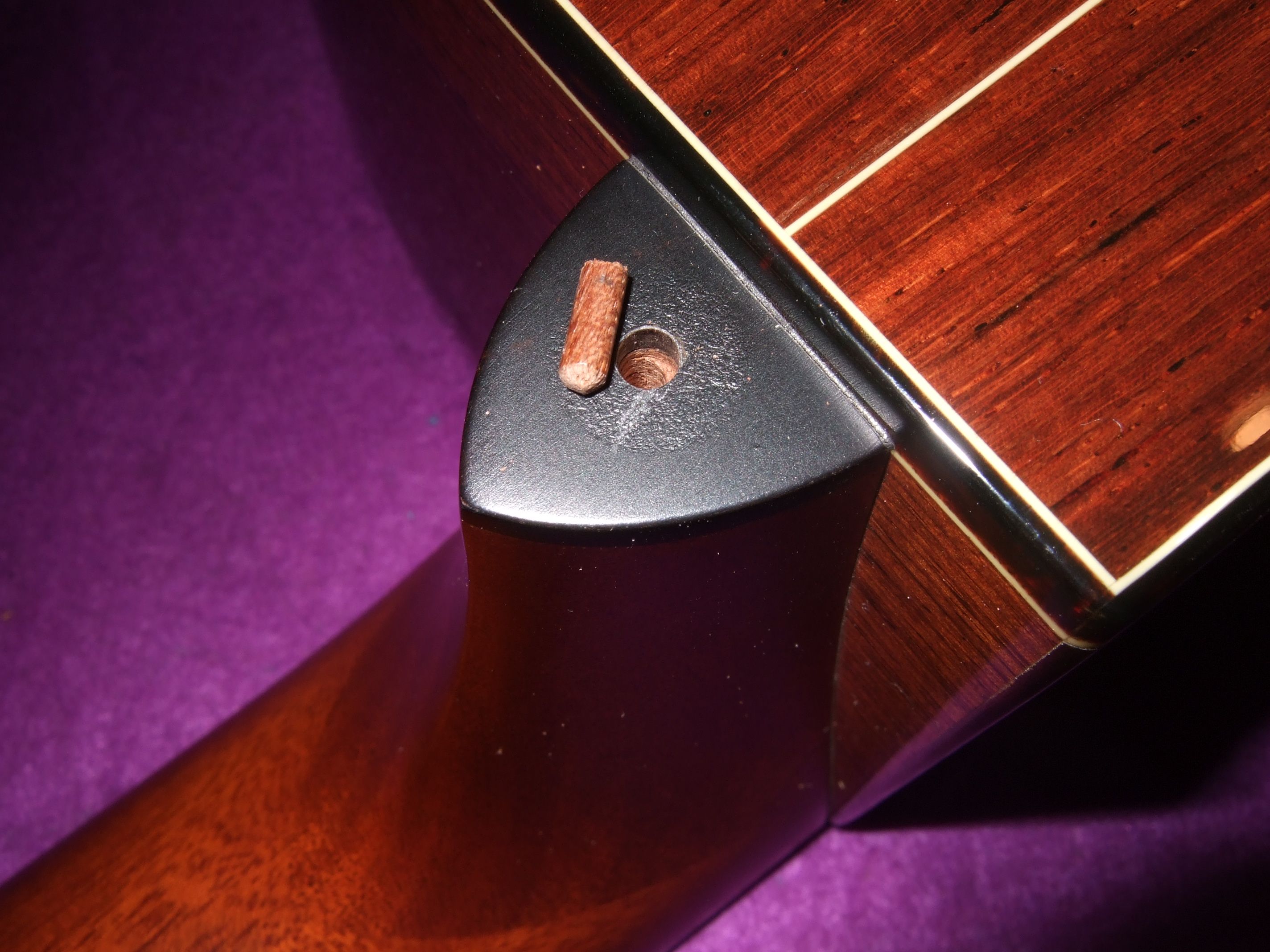

●ヒールエンドのストラップピン後の穴埋め、ここからリペア開始して行きます。

◆ヒールエンドの中はビス穴ですから3ｍｍで、エンドカバーは5ｍｍの穴径です
　マホガニーにはマホガニーの3ｍｍ丸棒を使います。カバーの厚みを引いた長さで
　カットします

●接着はニカワを使います。表面は内部のニカワが硬化してからになります

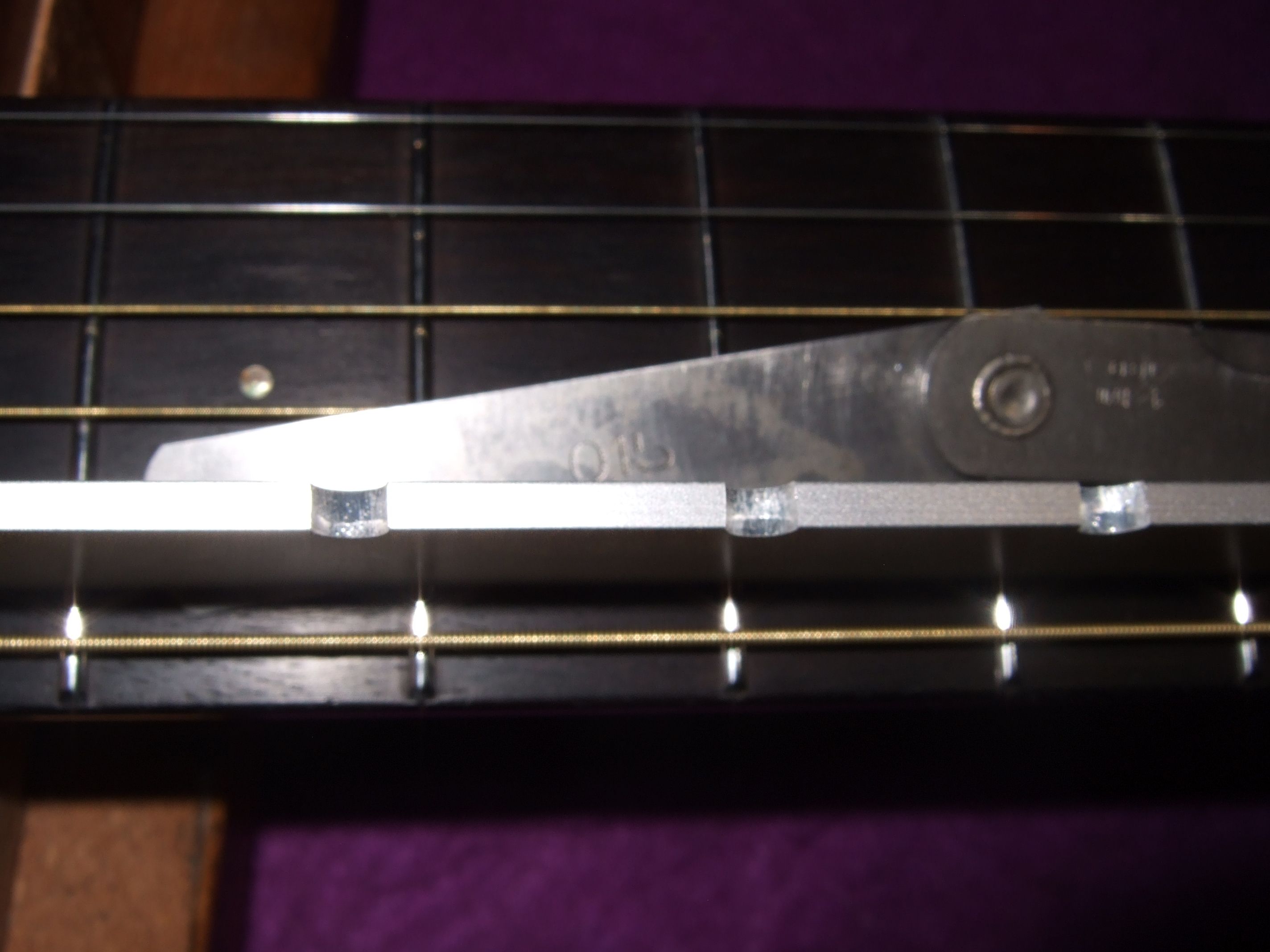

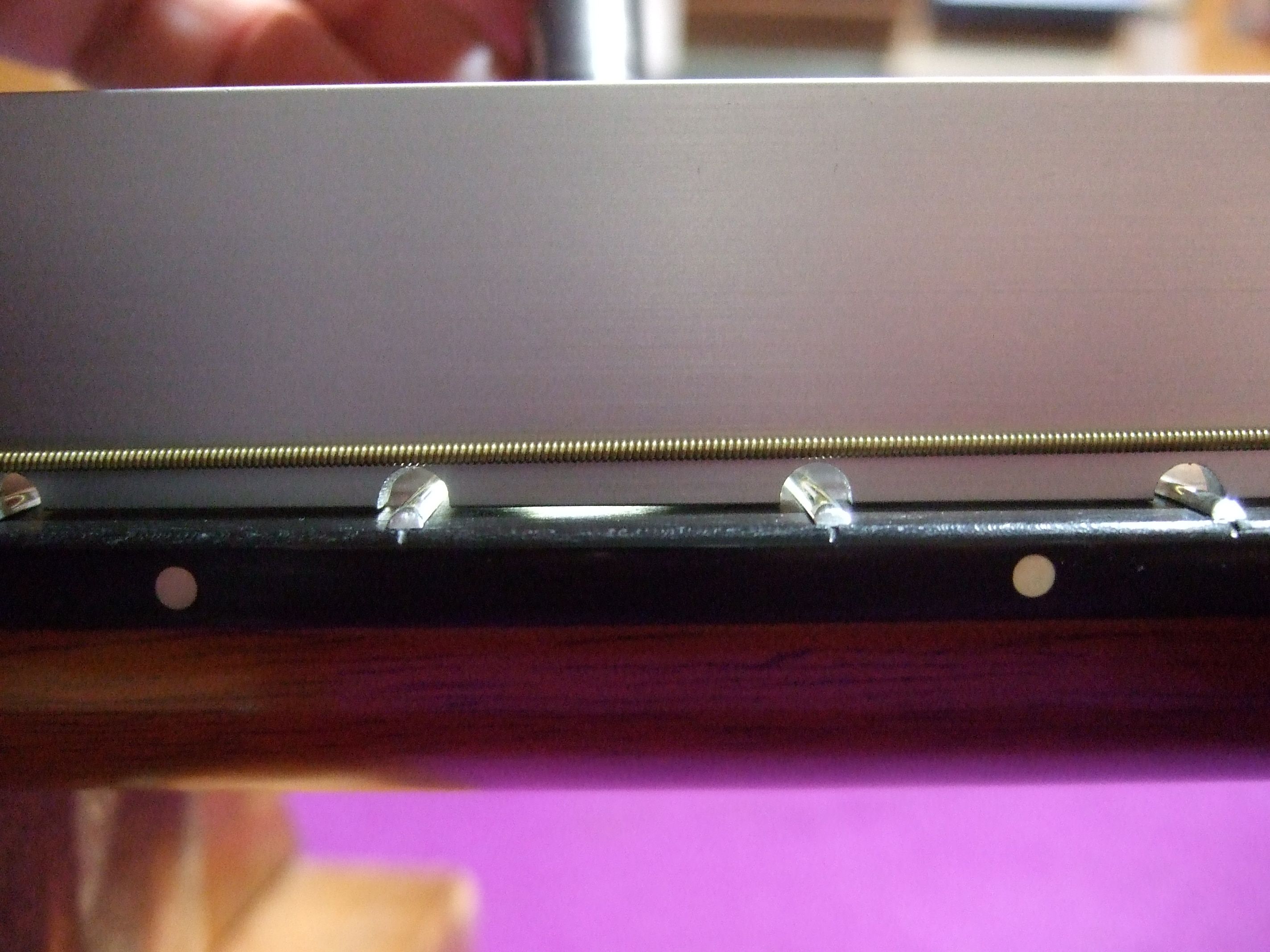

●測定治具の後ろからライトを照らしますと、画像中央のフレットの下から光が見えます

●順ゾリしてまして、最大値は 0.15ｍｍです。
　ご依頼の中に逆ゾリ～有りますが、逆どころか許容範囲を超えて順ゾリしてました。

◆トラストロッドでネックを調整して行きます

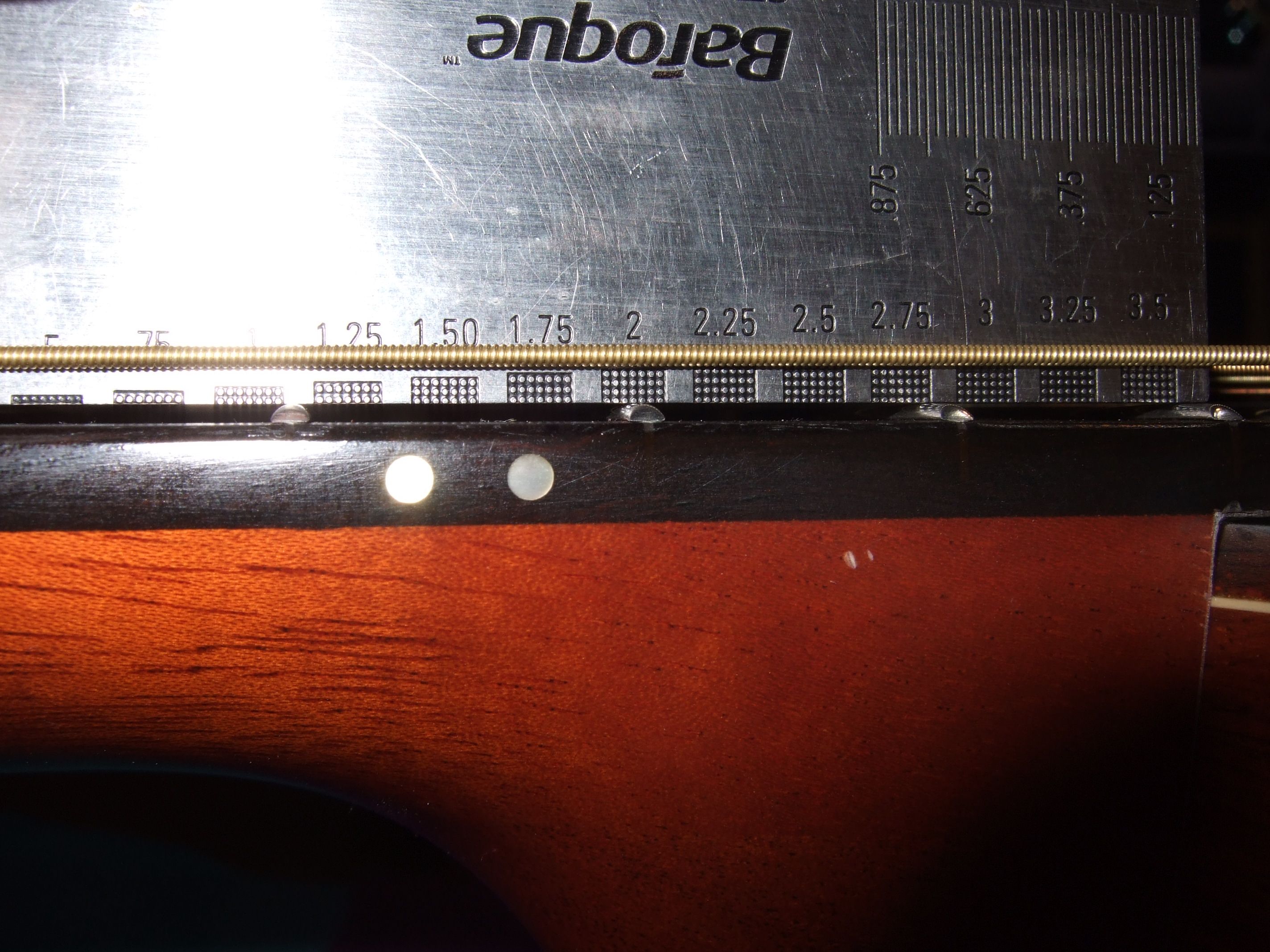

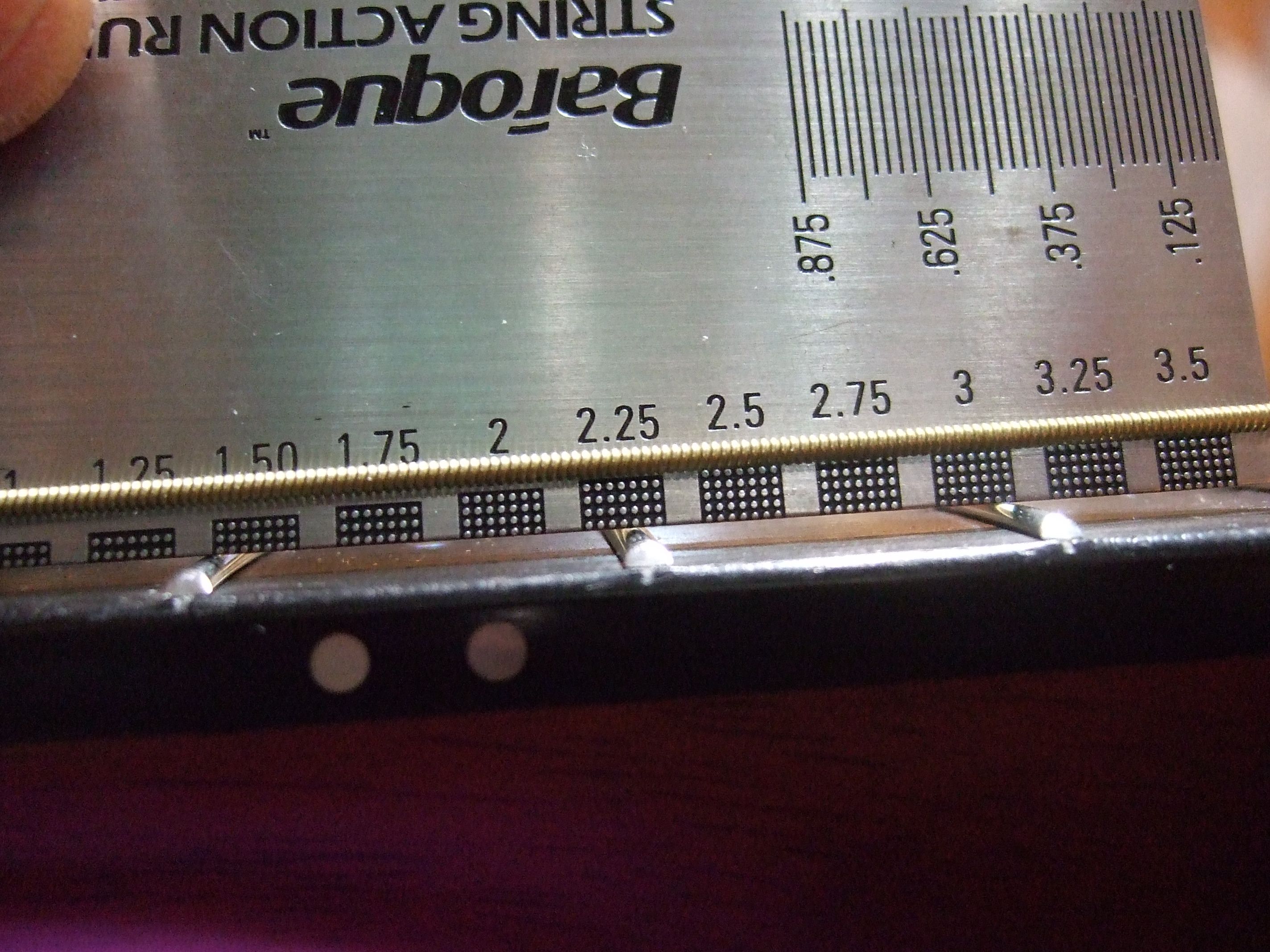

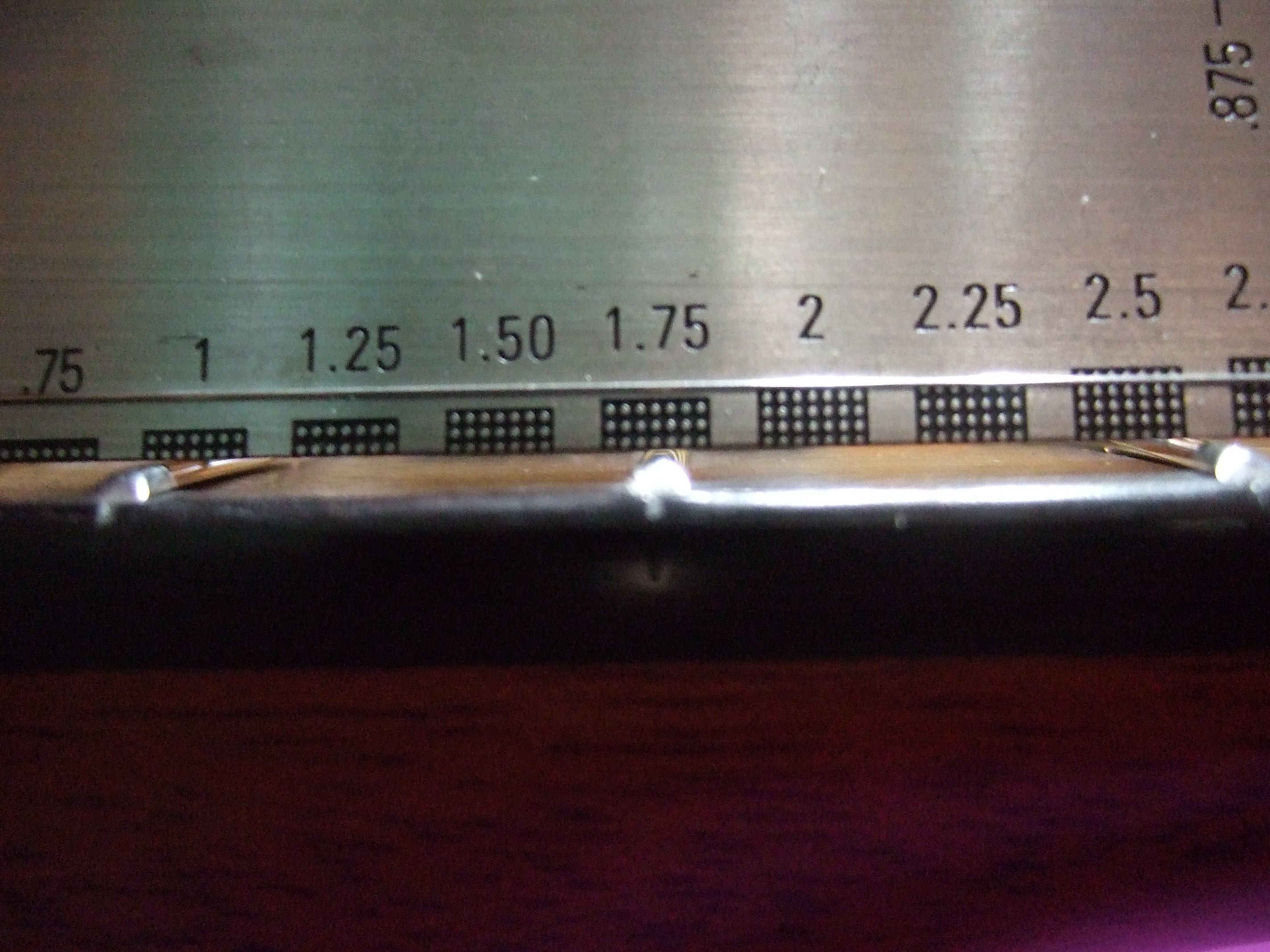

◆調整前は2.75ｍｍです

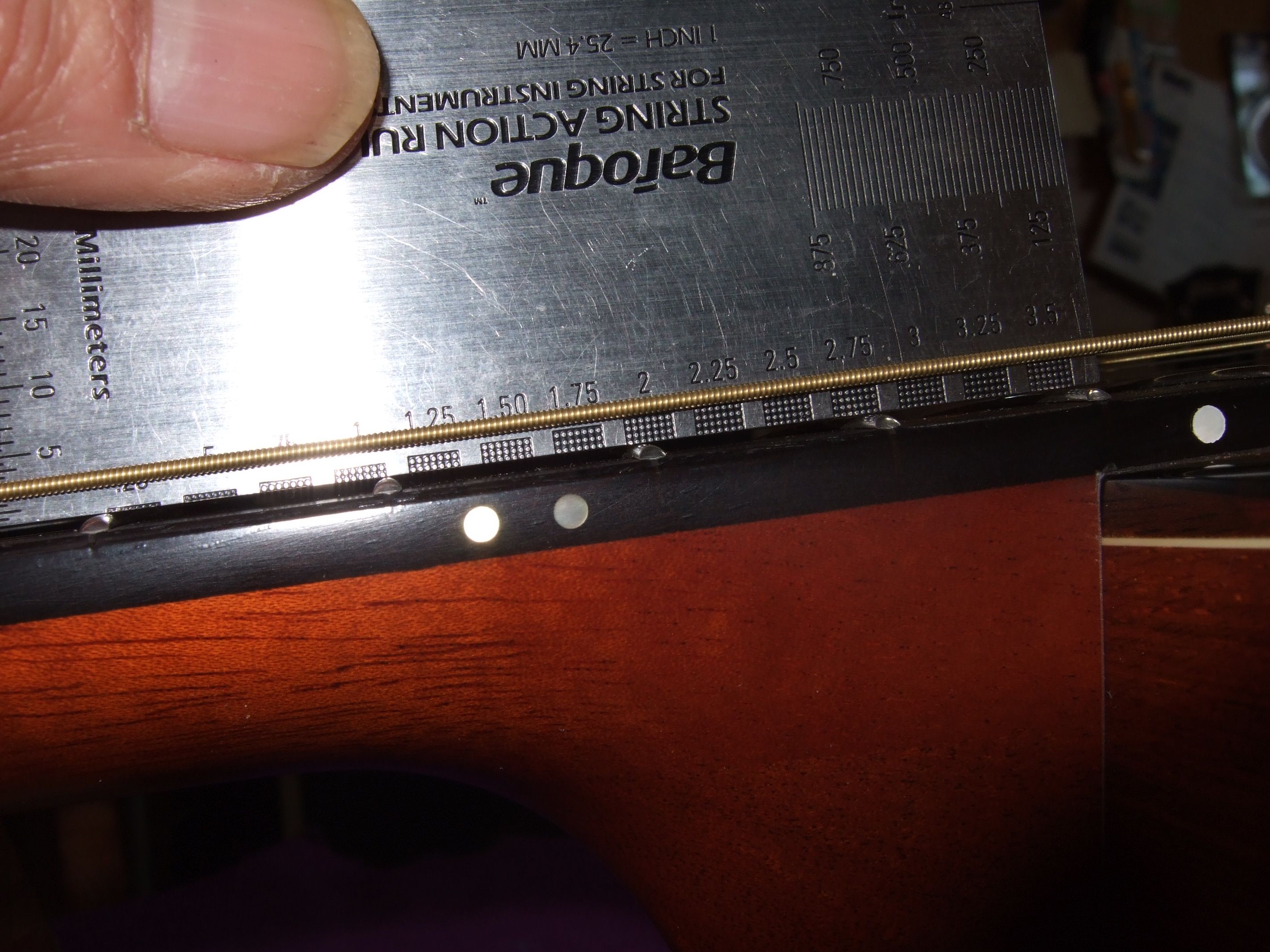

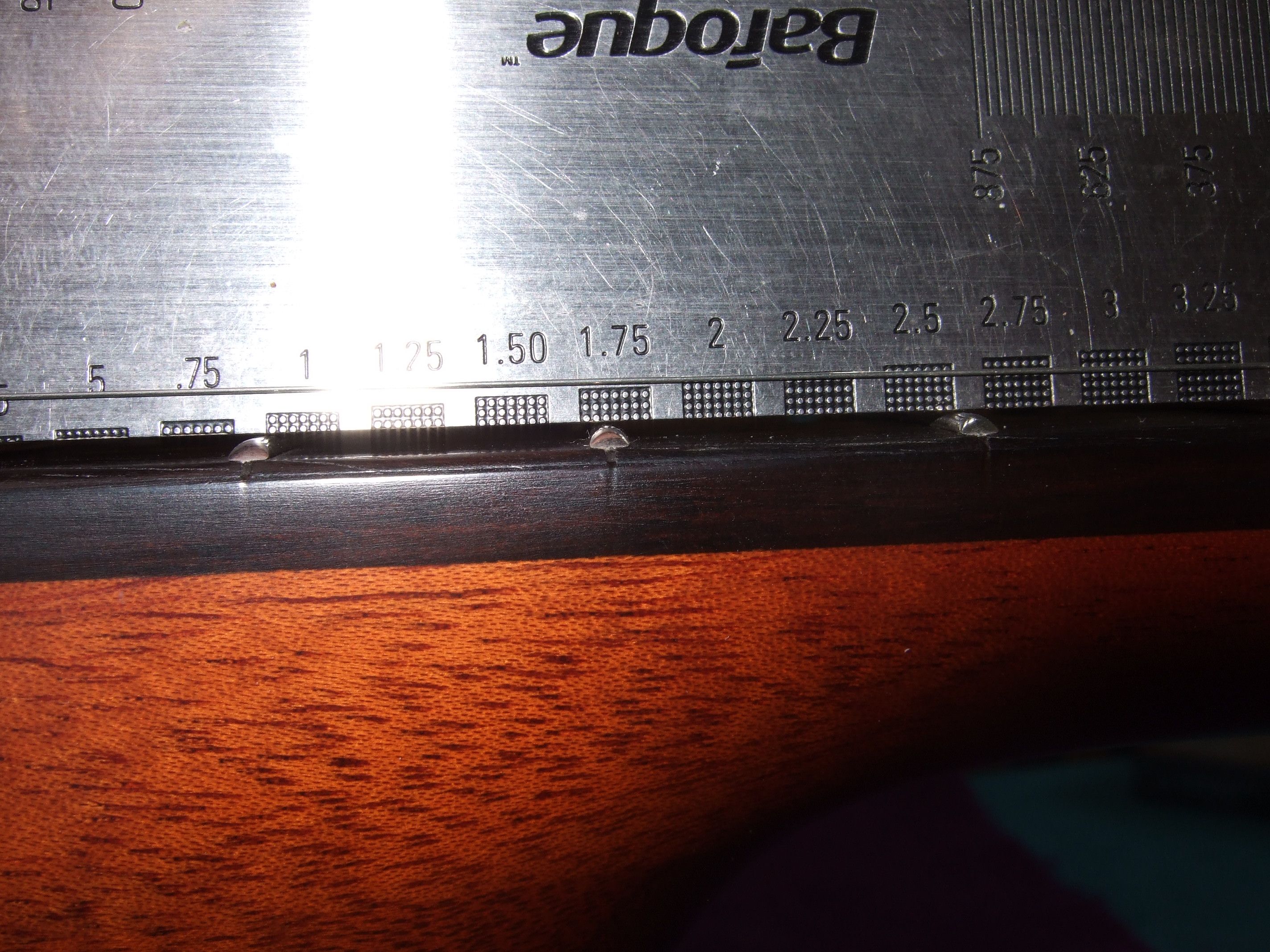

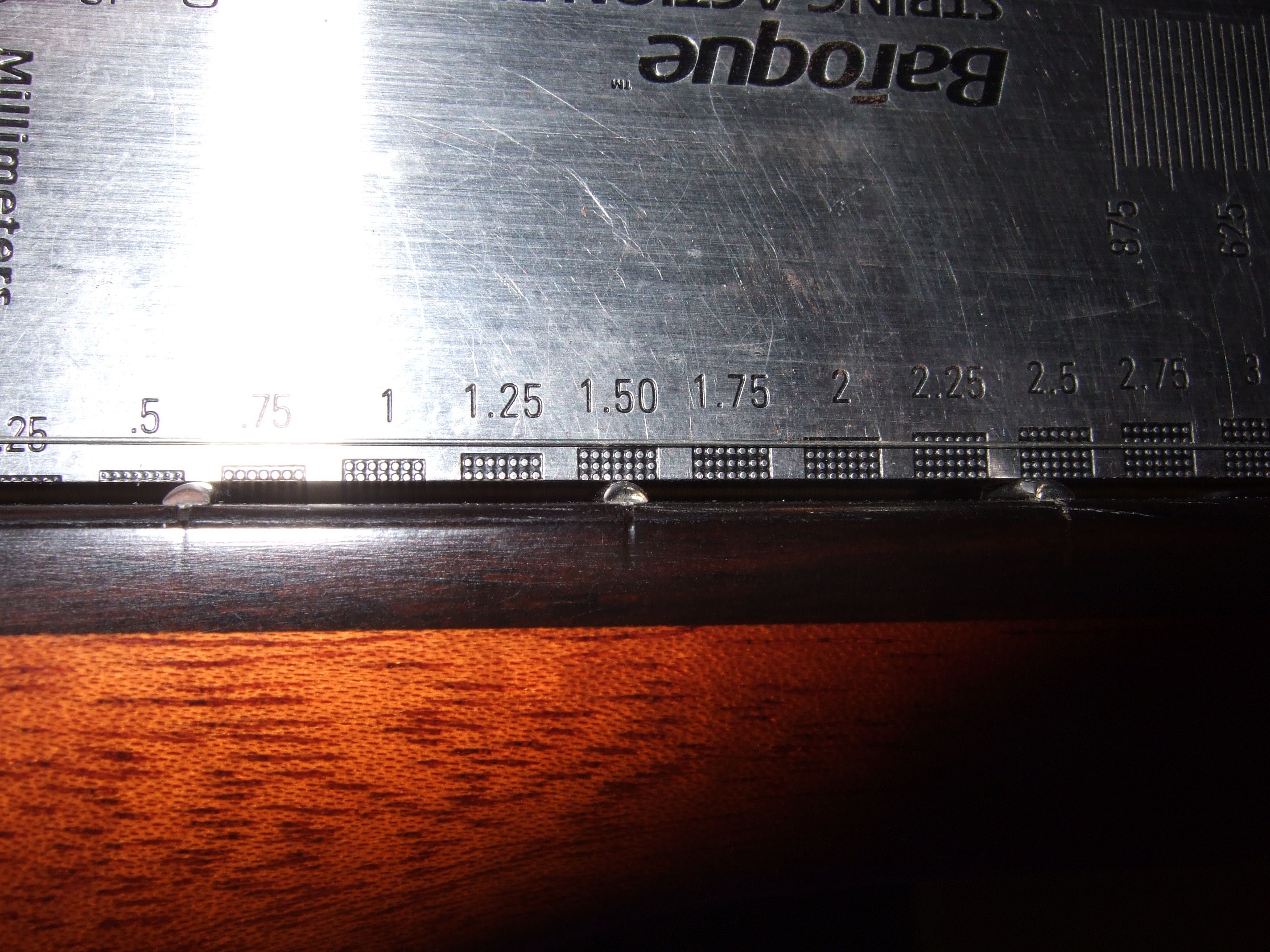

◆調整後は2.25ｍｍです

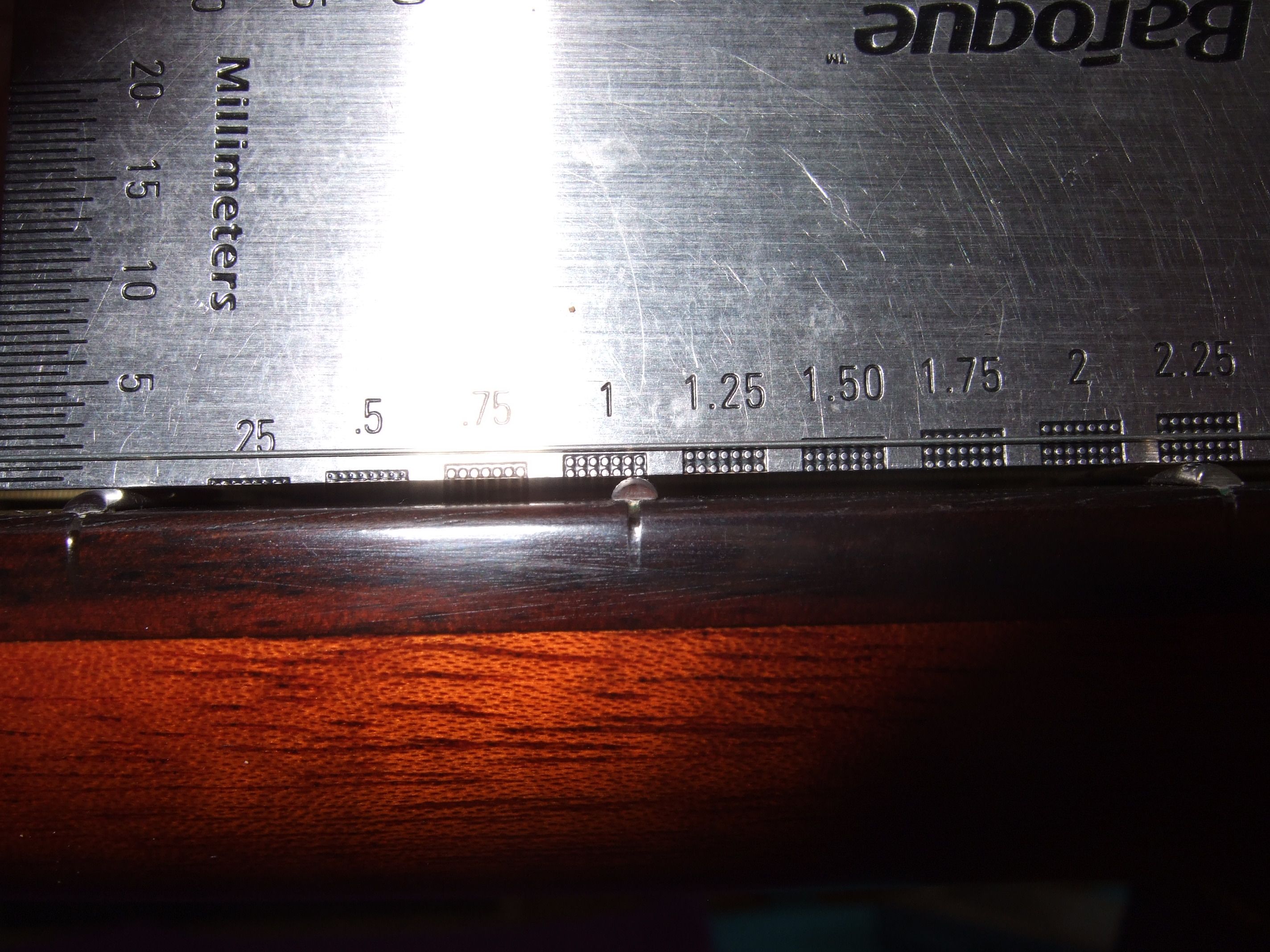

◆1Ｅ/12Ｆは1.75ｍｍです。0.25ｍｍ高いです

●殆どロッドはフリーの状態でした、ロッドに全くトルクが掛かっていないのは、
　経験上余り宜しく有りません、軽くトルクを掛けて微妙な位置を決めて行きます。
　何が微妙かと言いますと、トルクを掛け過ぎますと、5フレットから下の1フレットに
　掛けて逆ゾリ状態になります。ですから逆ゾリしない位置までロッドを調整する訳です。

◆調整後のセッティングで試奏しましたが、Ｋ2ギターファクトリー基準値をクリアしてません
　弦高は弾き難く感じる高さでは無いのですが、1Ｅ～3Ｇの高さがしっくり来ないので
　弾き難くさを感じるのです、全弦12Ｆで0.5ｍｍ下げると驚く程弾き易くなります。
　僅か.0.5ｍｍを感じる感覚って凄いと思いませんか？

◆サドルを調整したいのですが、ロッドを調整した数日間はネックコンディションが
　変化しますので2日はインターバルを開けて、ネックが安定した事を確認後にサドルを
　調整して行きます。
　Ｇ23は私のＤ34とは基本的なFurchサウンドは同じですが、微妙に味付けが
　違いますのでエボニーサドルがピッタリ！と思いますので、エボニーサドルを
　削り出して行きます。

◆ナットの3Ｇの件は、2日間のインターバル＆エボニーサドルのマウントした
　時点で判断します

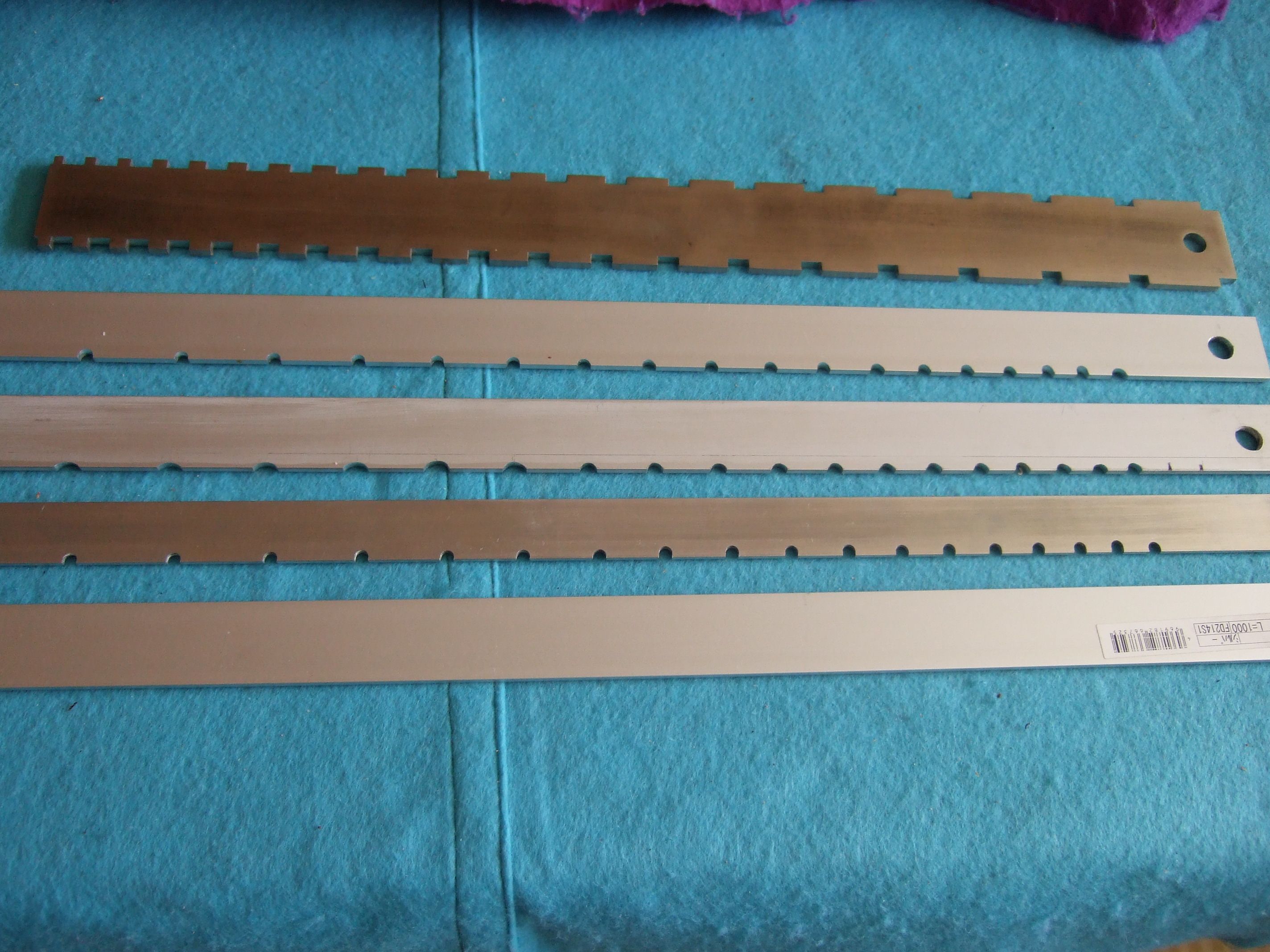

◆工房で使っているネック測定治具を紹介します

●画像上から
　①スチュアートマドナルド社製　エレキ用でフェンダー＆ギブソン用です
　②工房作　アコギ用
　③同上
　④同上
　⑤加工前の素材

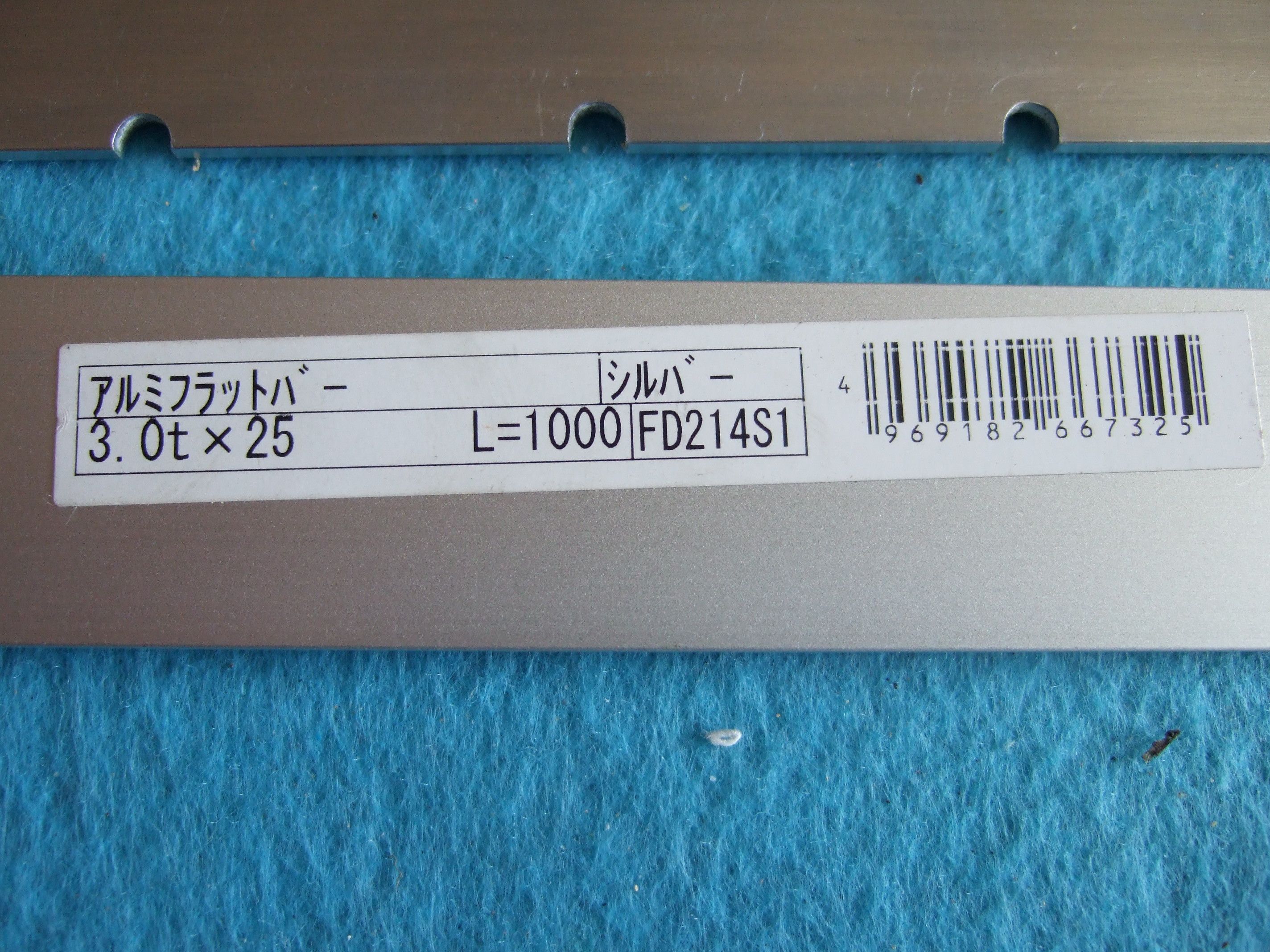

●2種類のサイズで製作しましたが、3ｍｍ厚／25ｍｍ巾　が使い易くお勧めです

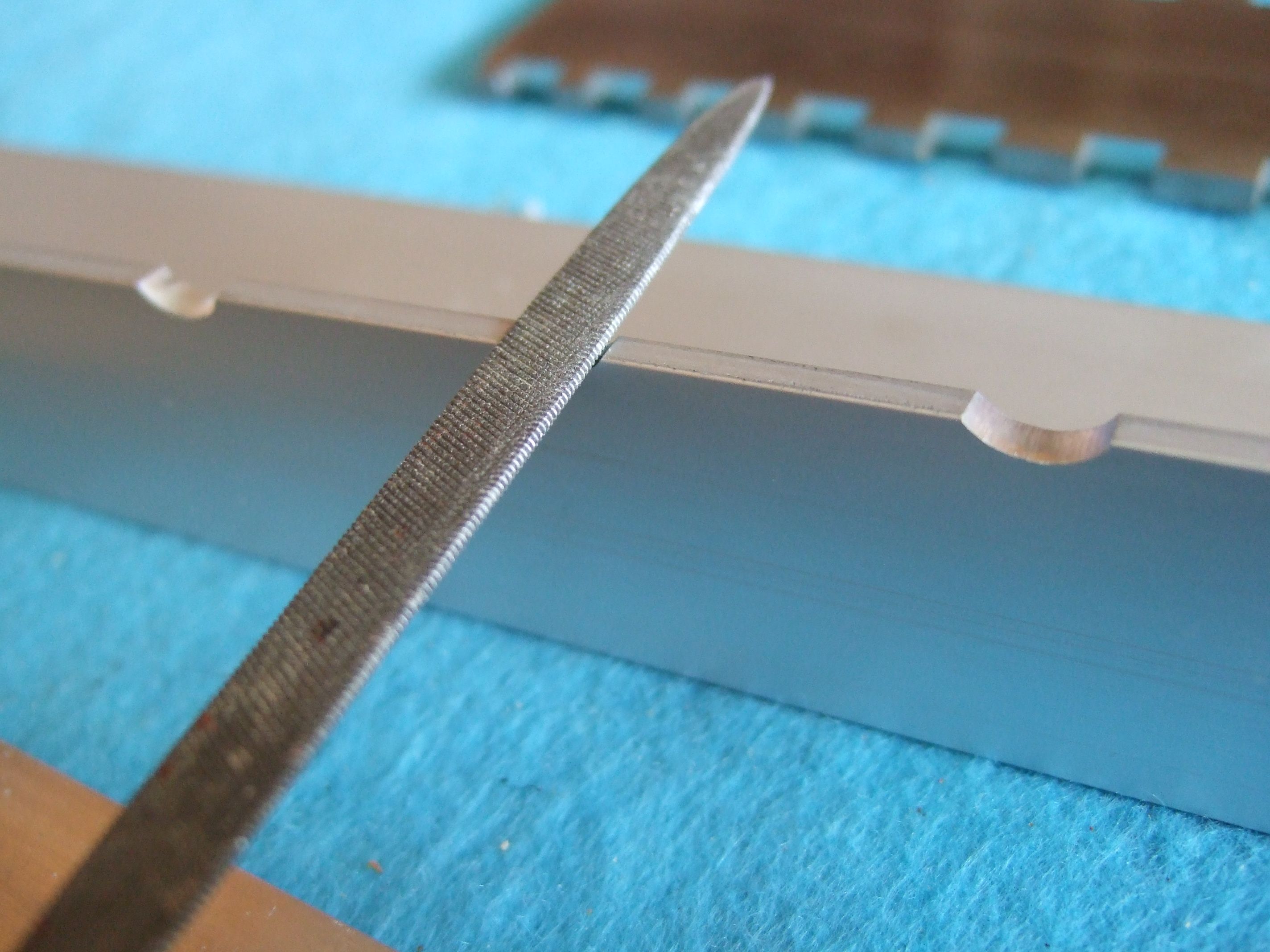

●ネックの中央にアルミフラットバーを置いて、フレットの中央に2Ｂの鉛筆で印を付けて
　目立てヤスリ【薄い菱形に見える】で切り込みを入れてから、半円のヤスリで削って行くと
　簡単に作れます。反対側はフレットの上に置いて反りを測定出来ます。

●スチェマ製は４ｍｍのステンレスの製で重く頑丈過ぎて、ギターの上で落としたら
　破壊力抜群です
　【落とした事は有りませんが】アコギは３種類作ればミニギターを除いて殆どカバー
　出来ます
　製作費も５００円で２種類出来ますので、リペア費用を押さえる事に繋がりますし、
　ｋ2ギターファクトリーでは作れる工具・治具は工房で作ってしまうが！モットーです。

◆セッティングに入ります

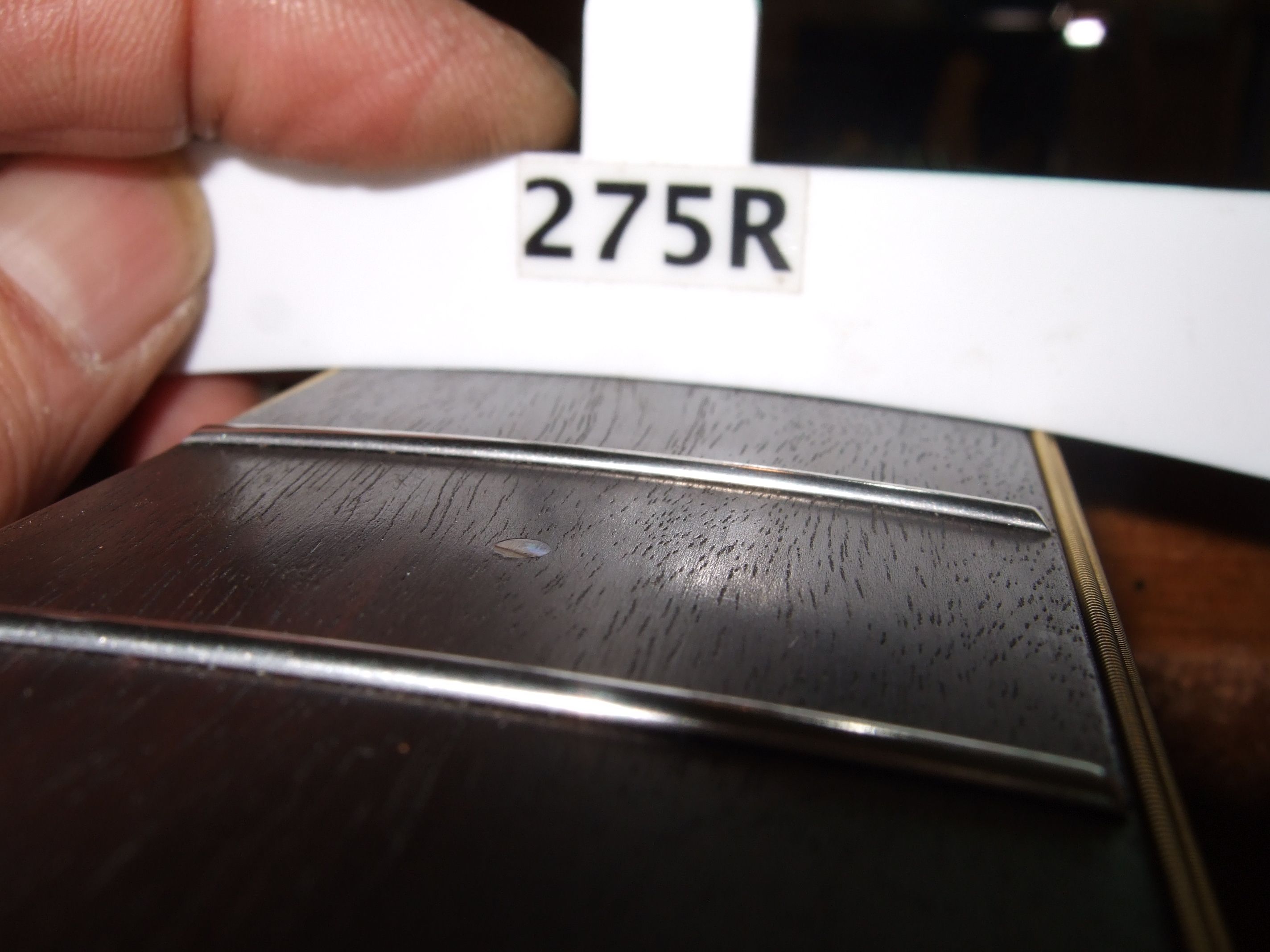

◆フレットボードのＲを測定します

●アコースティックギターのＲ275は珍しく、ネックもＤ34ＳＲと比べますと太いので
　チョーキング奏法をしないジャズ＆クラッシクギター式奏法に適してる感じがします

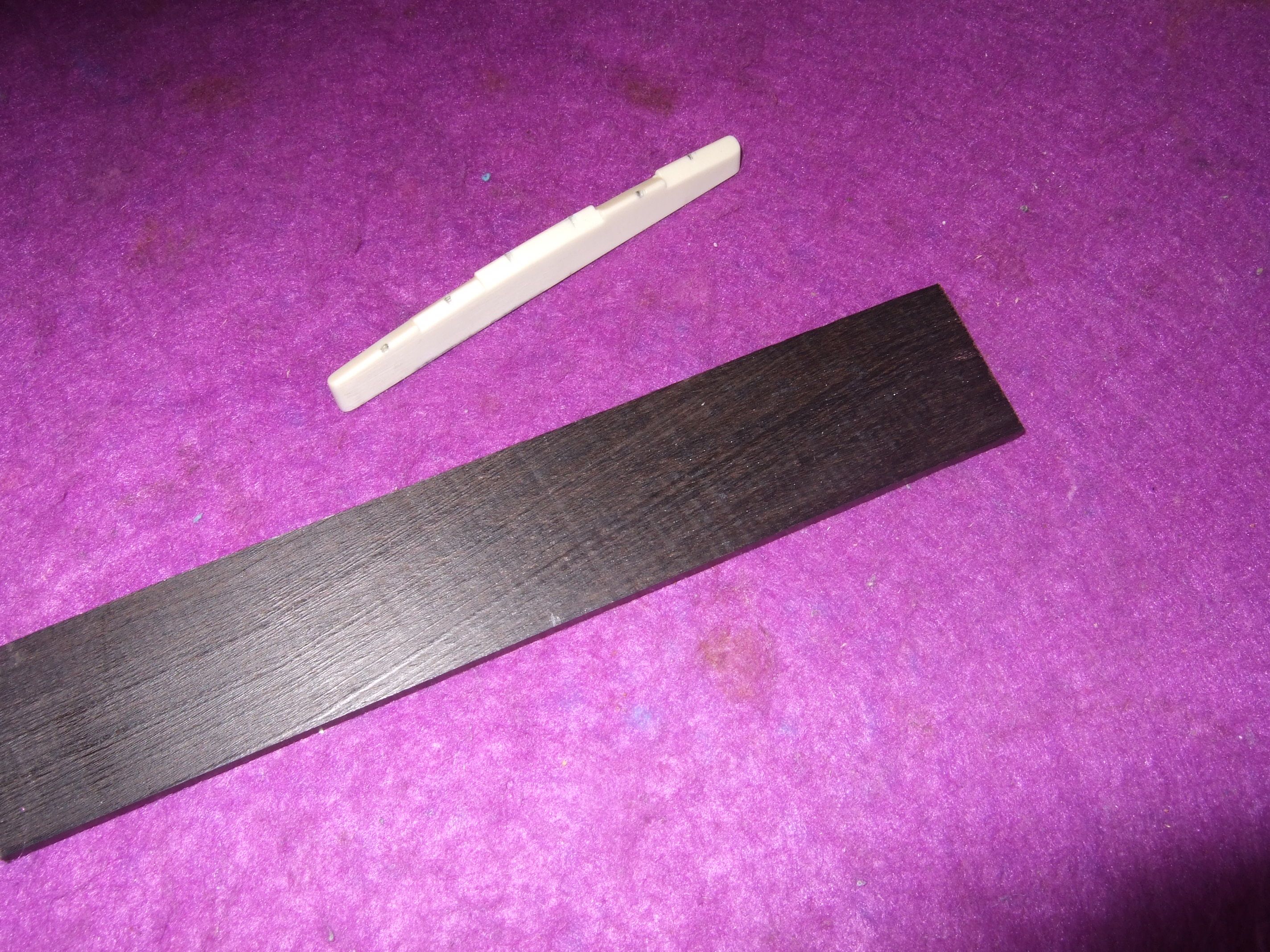

◆試奏した時に合うと感じた、エボニーでサドルを削り出して行きます

●芯材の最上級エボニーを使います

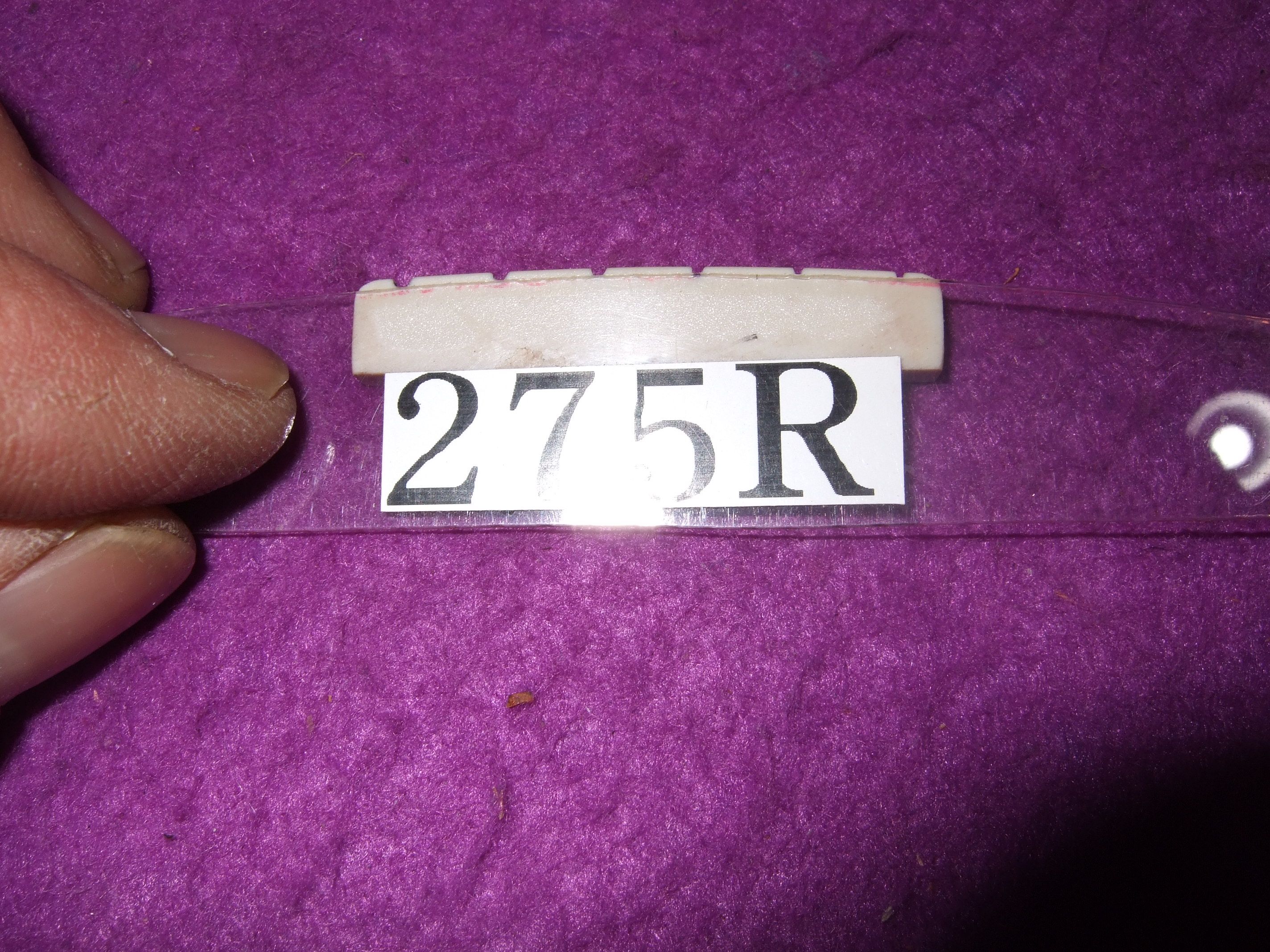

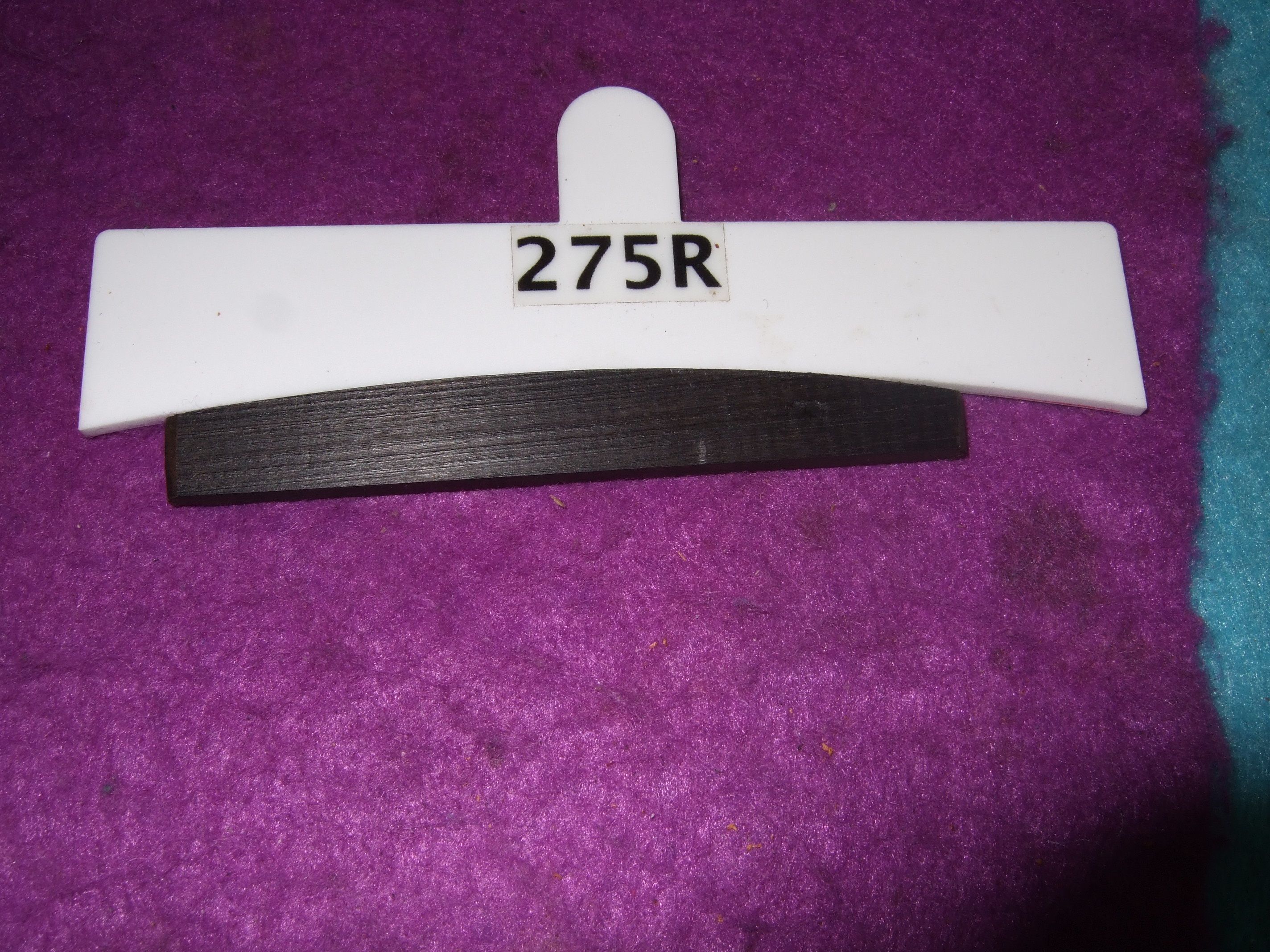

●Ｒ275で削り出していきます

●コピーするだけですから整形は簡単ですが、弦との接点が5カ所ですと神経を使います

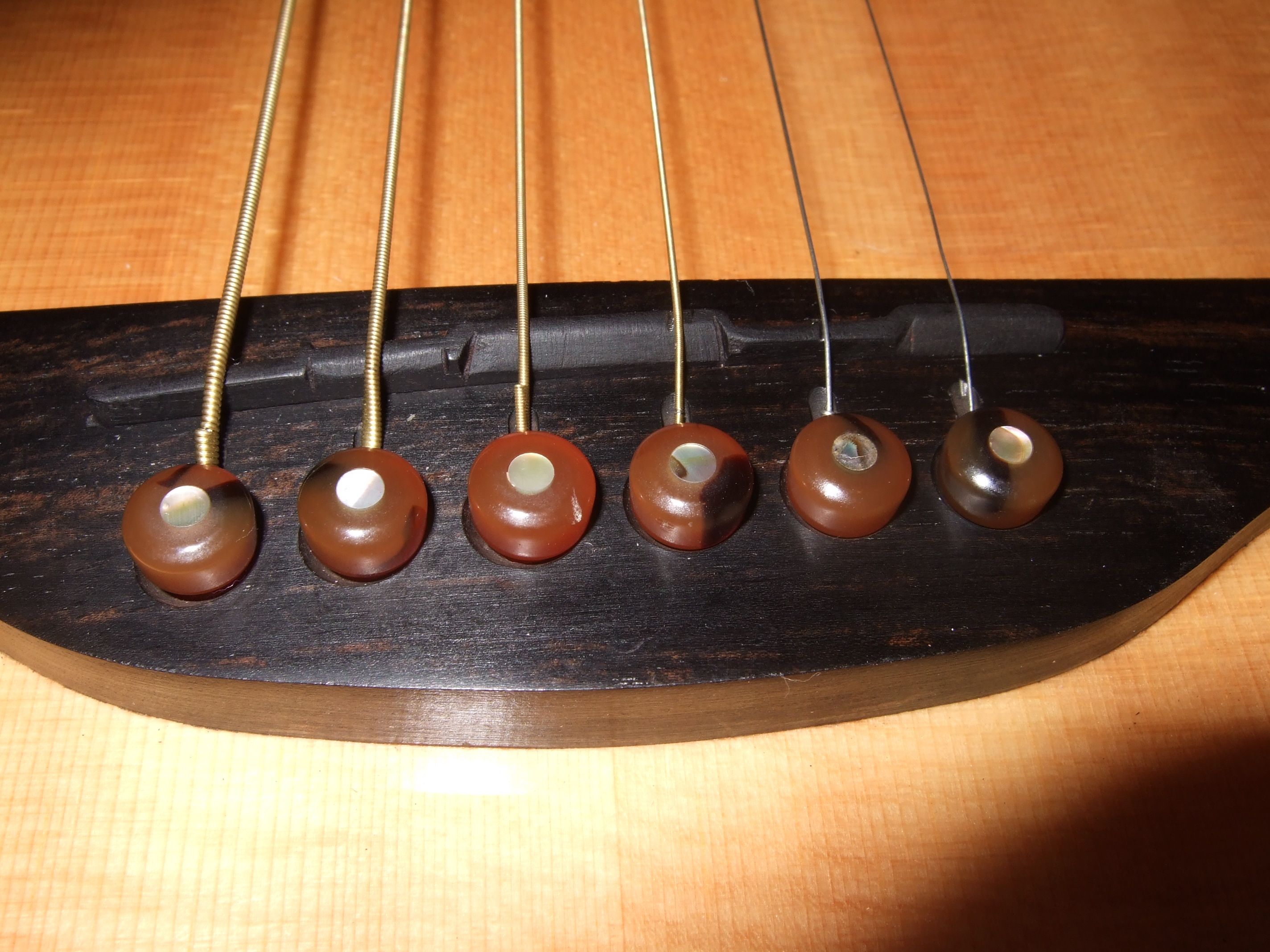

◆エボニーブリッジで試奏して見ます
　ジャズ奏法は得意では有りませんので、YouTubeに合わせて【なんちゃって】ジャズ奏法で
　音を被せて試奏して見ます、タスクと比べて明らかに音質が変化してます、サスティーンが
　少し抑えられて個人的には良い感じですが、弦高が僅かに高いので弦を移動する時スムース
　では有りません。ロッド調整は限界【ロッドが回り切ってる意味では有りません】これ以上
　締めると3G/1Fがビタ付きになってしまいます。

　フォルヒのナットはタスクが最も合う事は実証済みですから、工房純正のオイル水牛ボーンで
　は宜しく有りませんのでタスクで削り出して行きます。

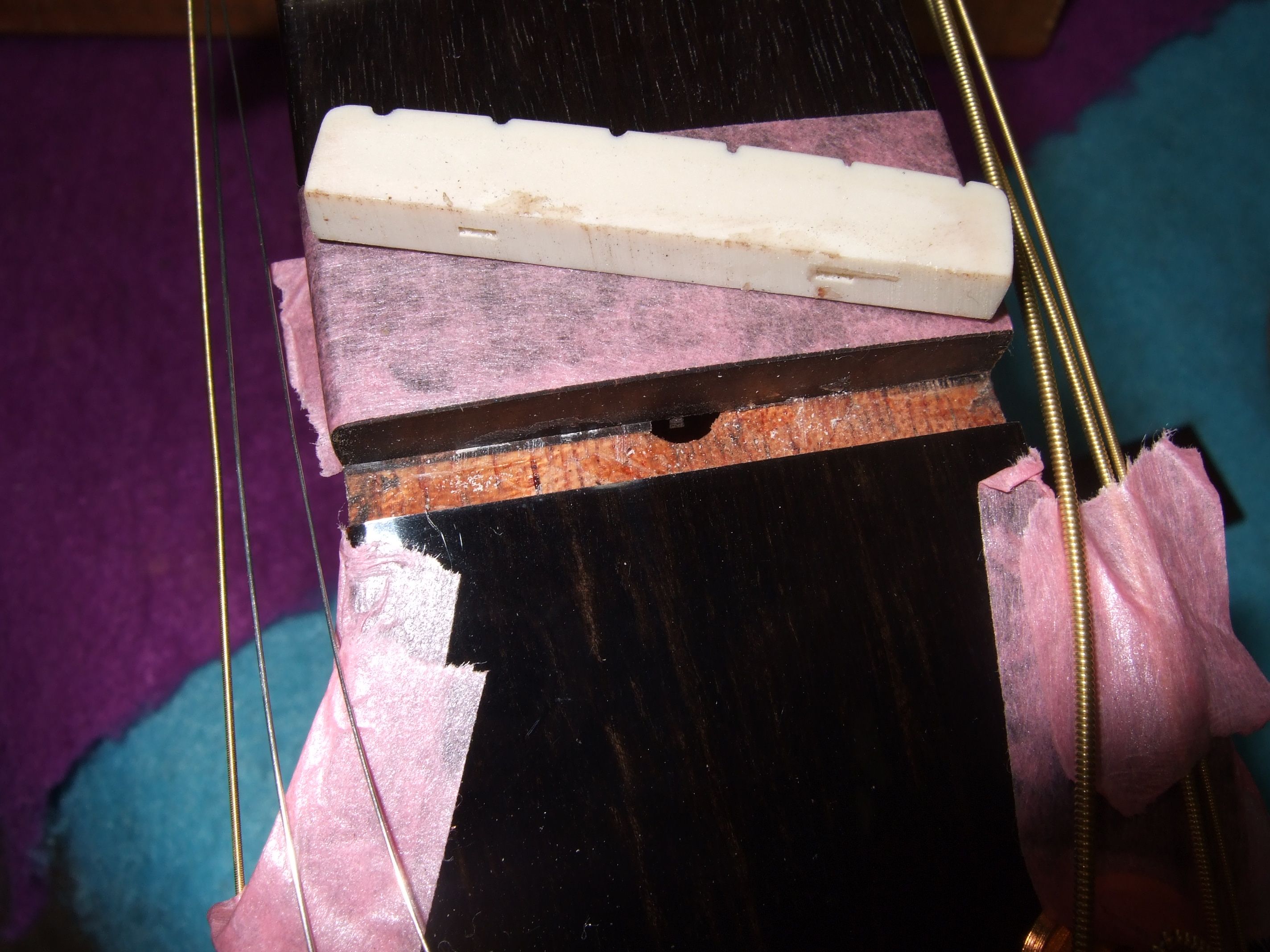

◆ナットを外します

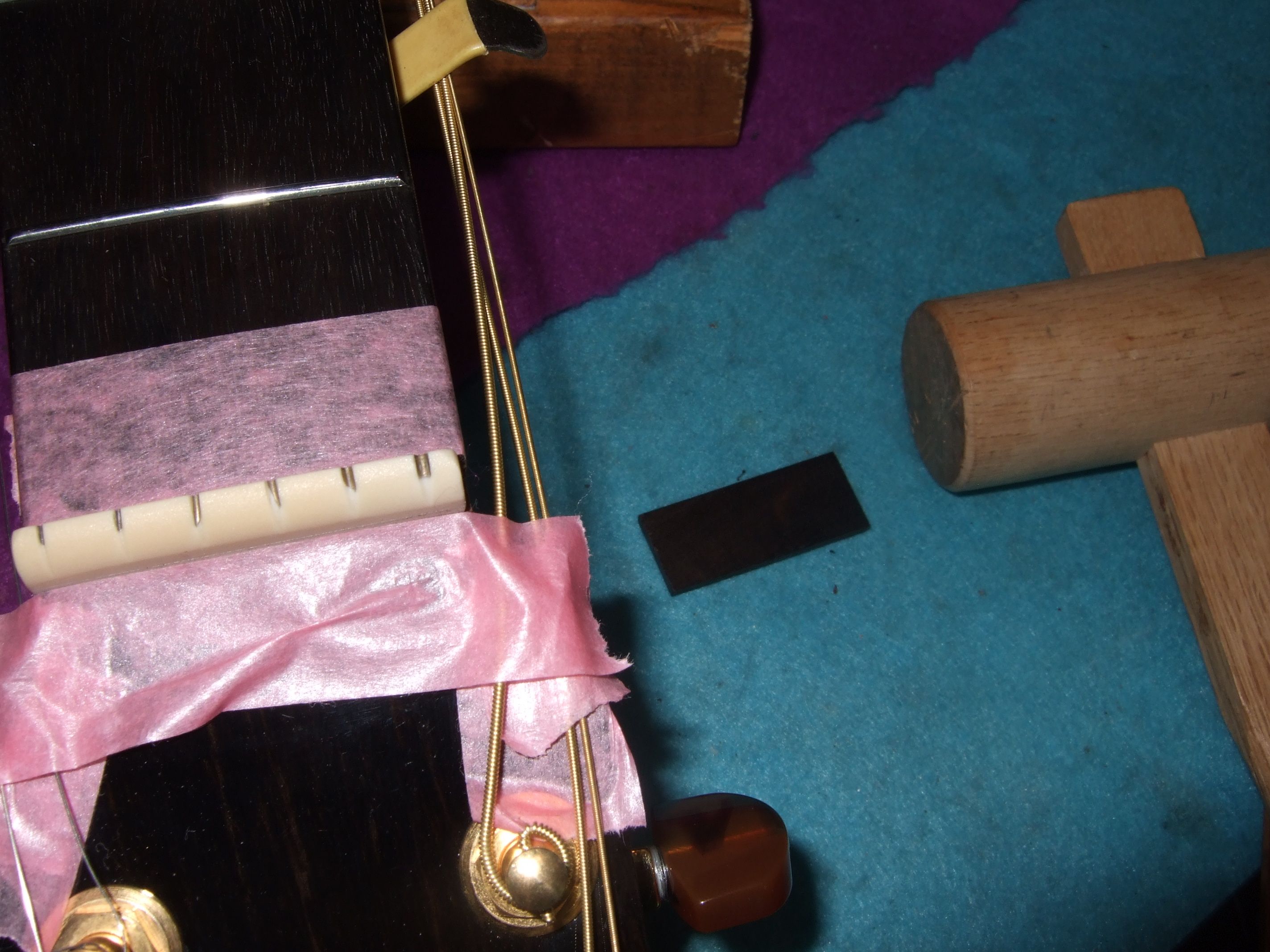

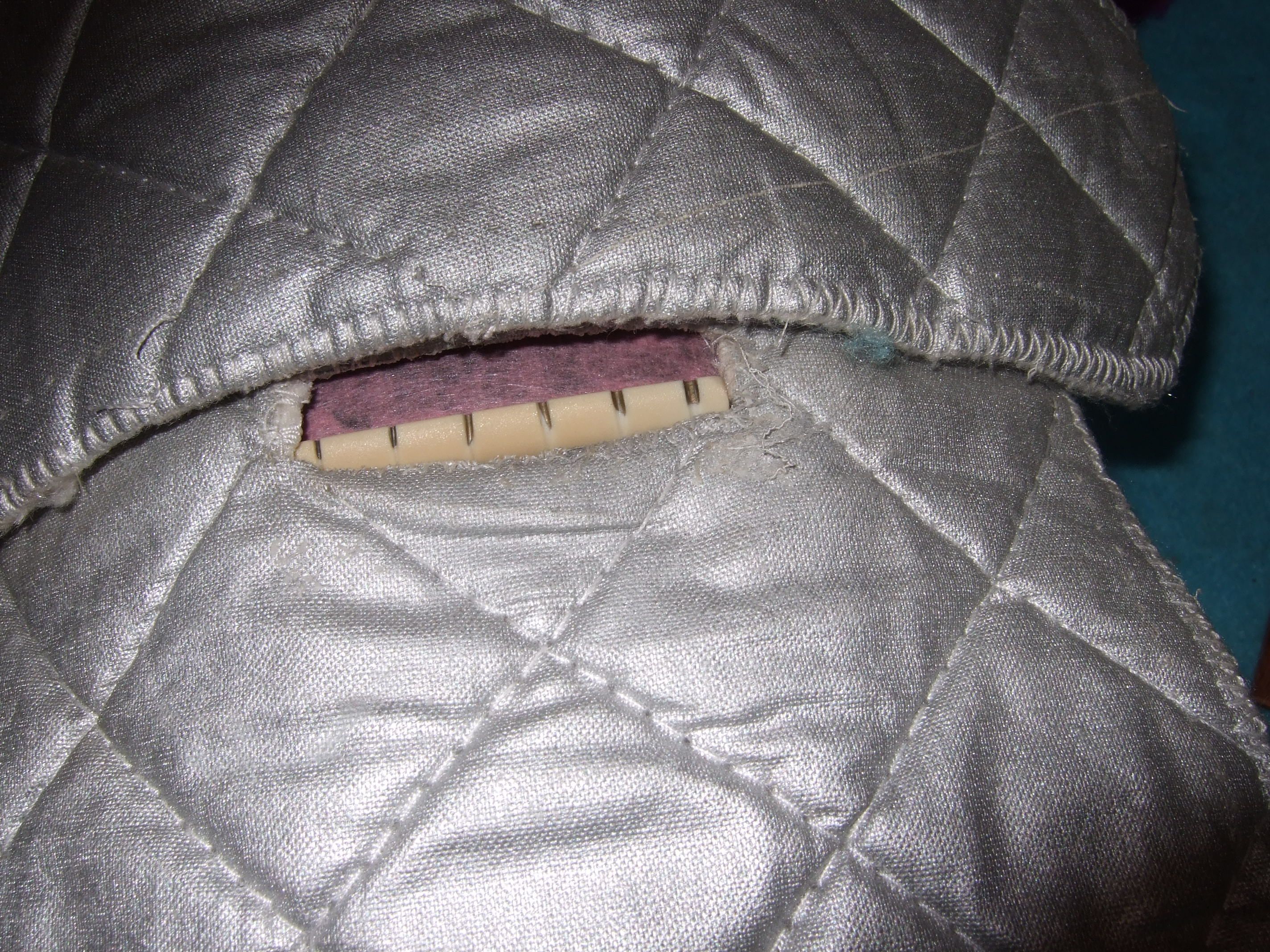

●養生して温風を当てます

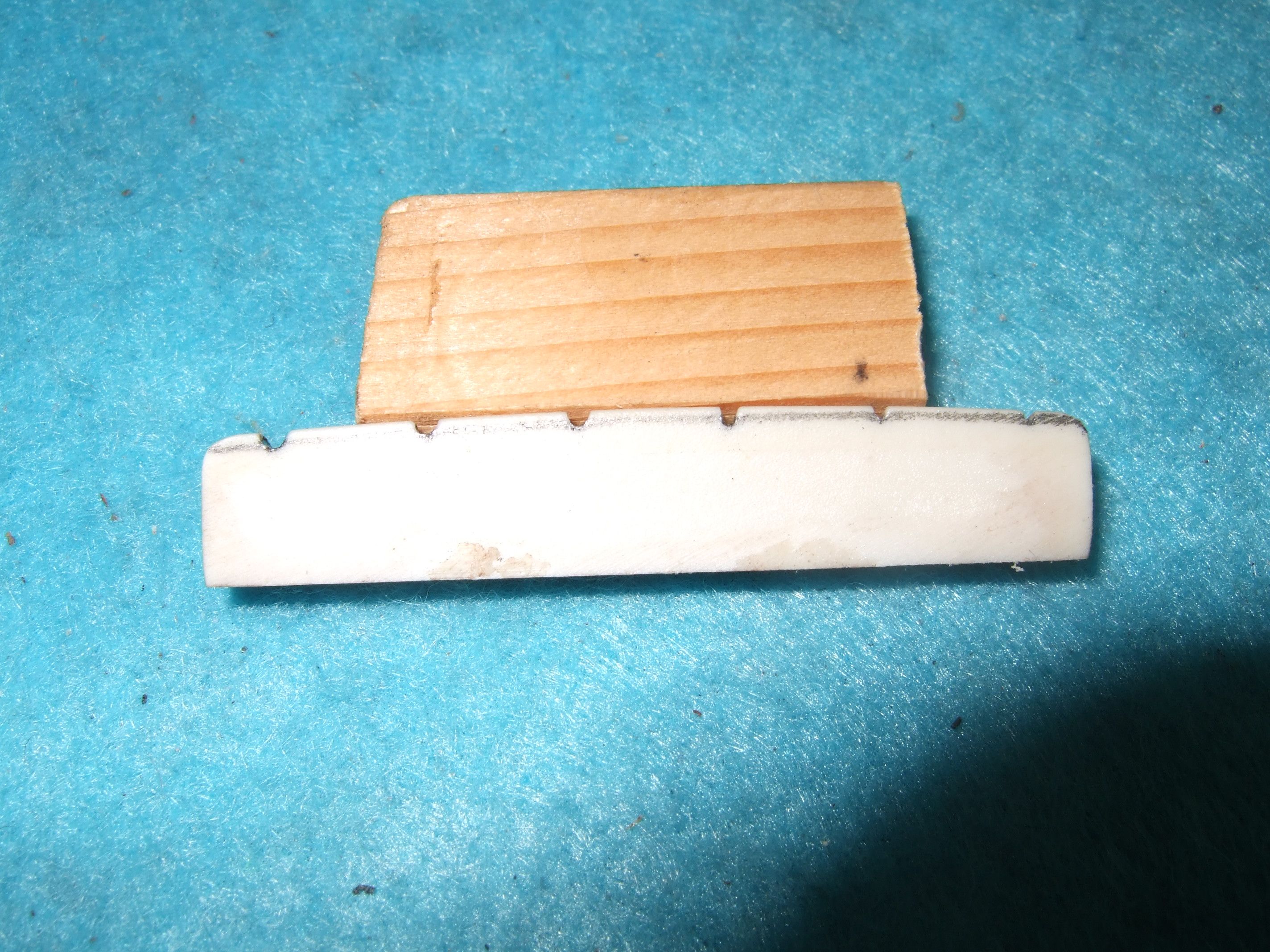

●ナットと同じ幅の木材で軽く叩きますと

●綺麗に外せます

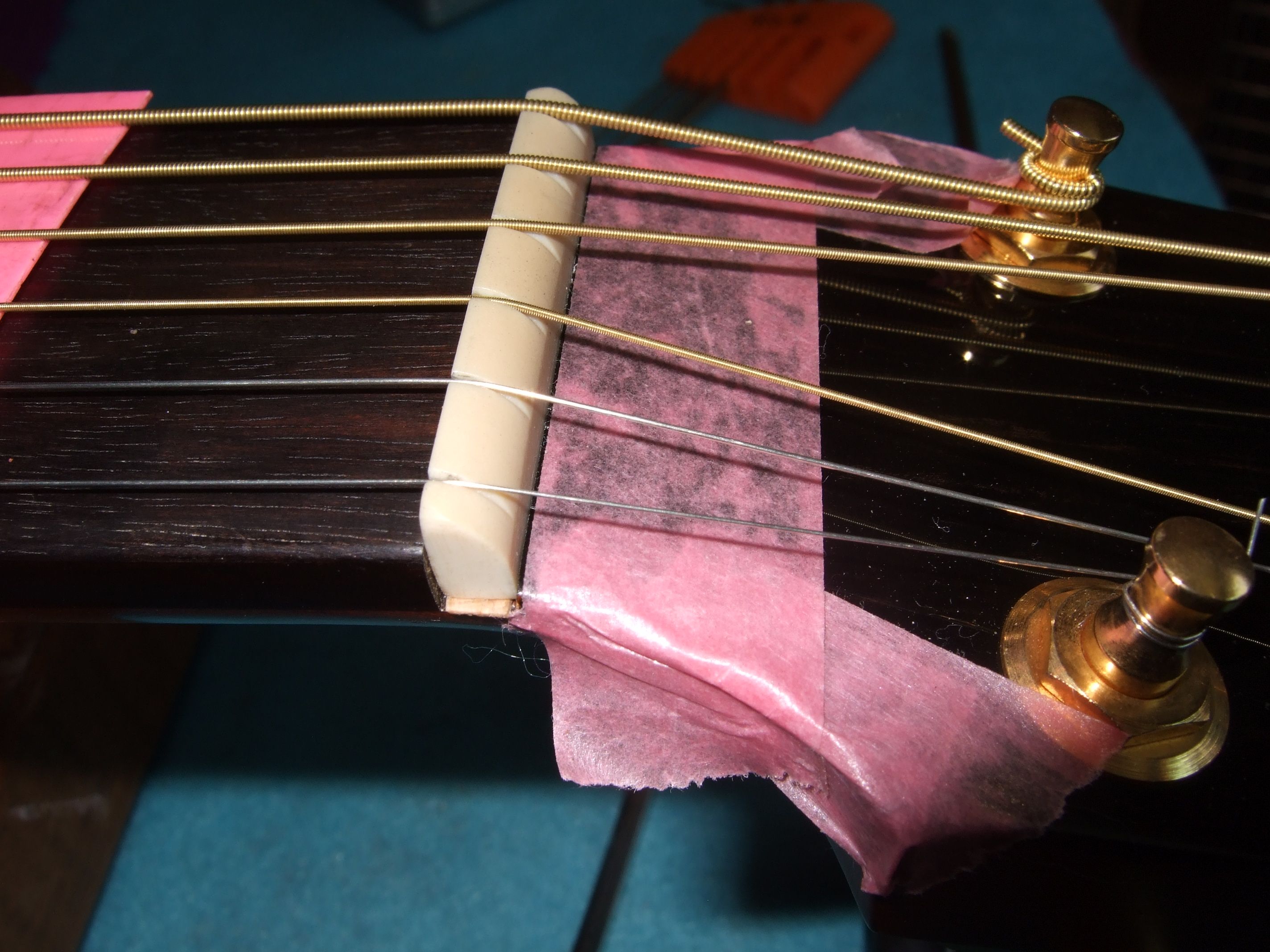

●弦の位置を確認しますと

●3Ｇが僅かに低い事が判ります、更に全体がバラ付いてる様です、フレットボードの
　Ｒと一致してませんと、弾き難さに直結します。

◆実はセッティング方法に迷ってました、師匠の教えで【迷ったら進めない】で長考してましたが
　結論が出ました、常識＆経験に捕らわれずに組合せを試して、最終試奏はプロにお願いし
　アドバイスを求めれば良い、とても簡単なことでした。

◆外したナットを使って仮セッティングして見ます　

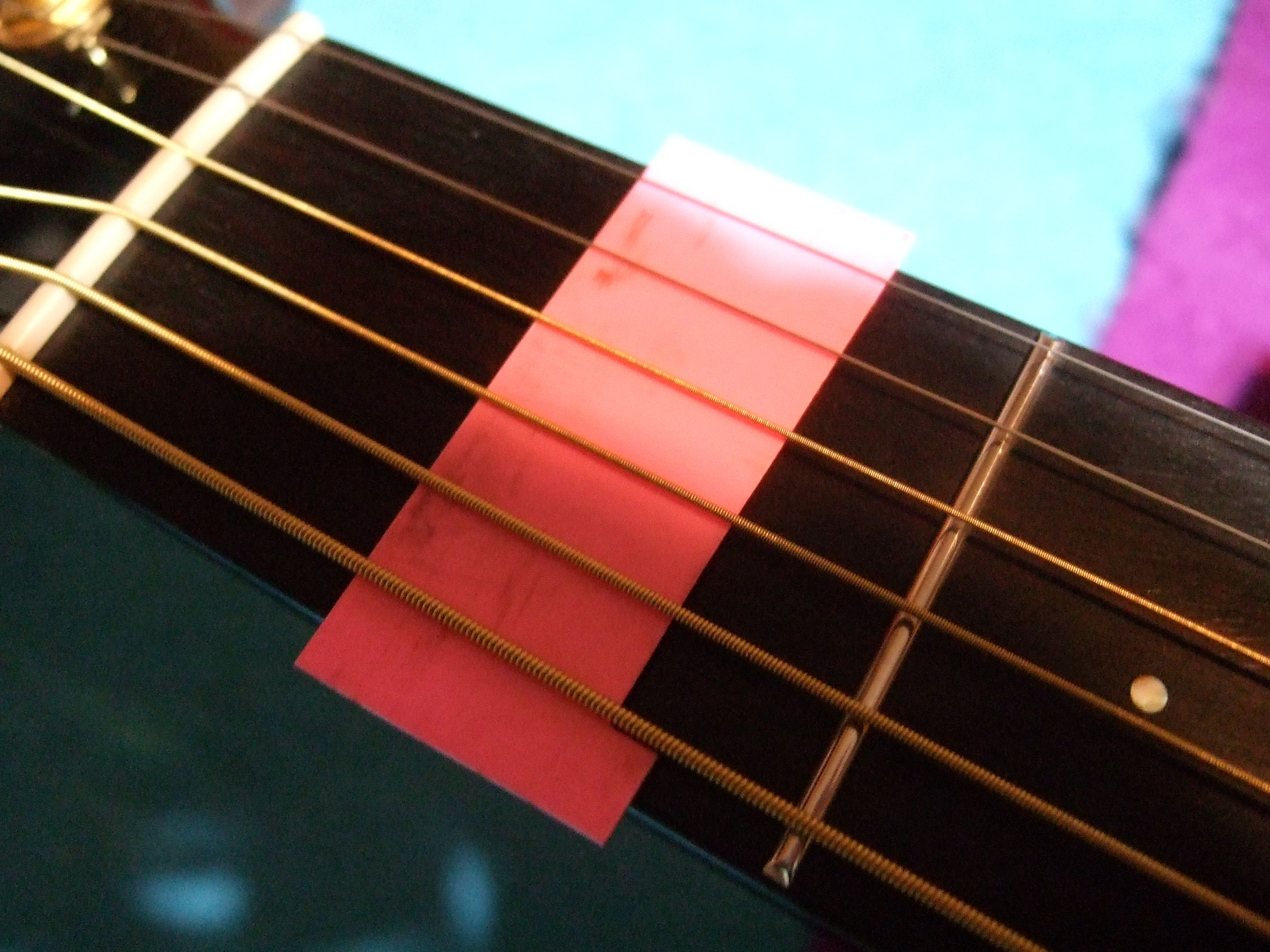

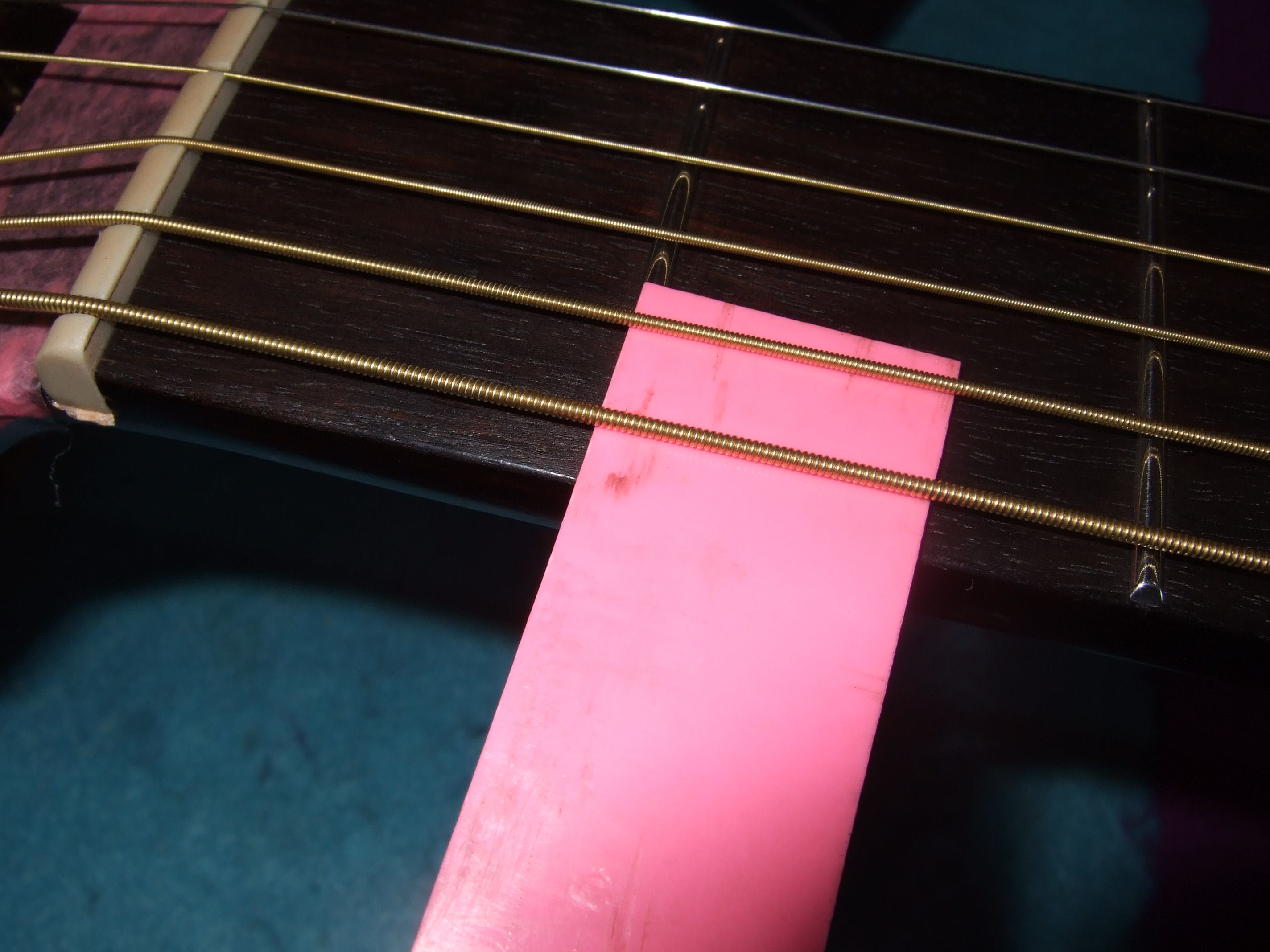

●3Ｇの溝が0.5ｍｍ深いので、0.5ｍｍのスペサーを咬まして3Ｇが1Ｆに接触しない様にします
　スペサーが見える様に撮影して有ります

●1Ｆに0.5ｍｍのスペサーを入れてカポしますと、1Ｆが0.5ｍｍのクリアランスに成ります
　この状態で各フレットのクリアランスを測定しながら、ロッド調整をして行きます。

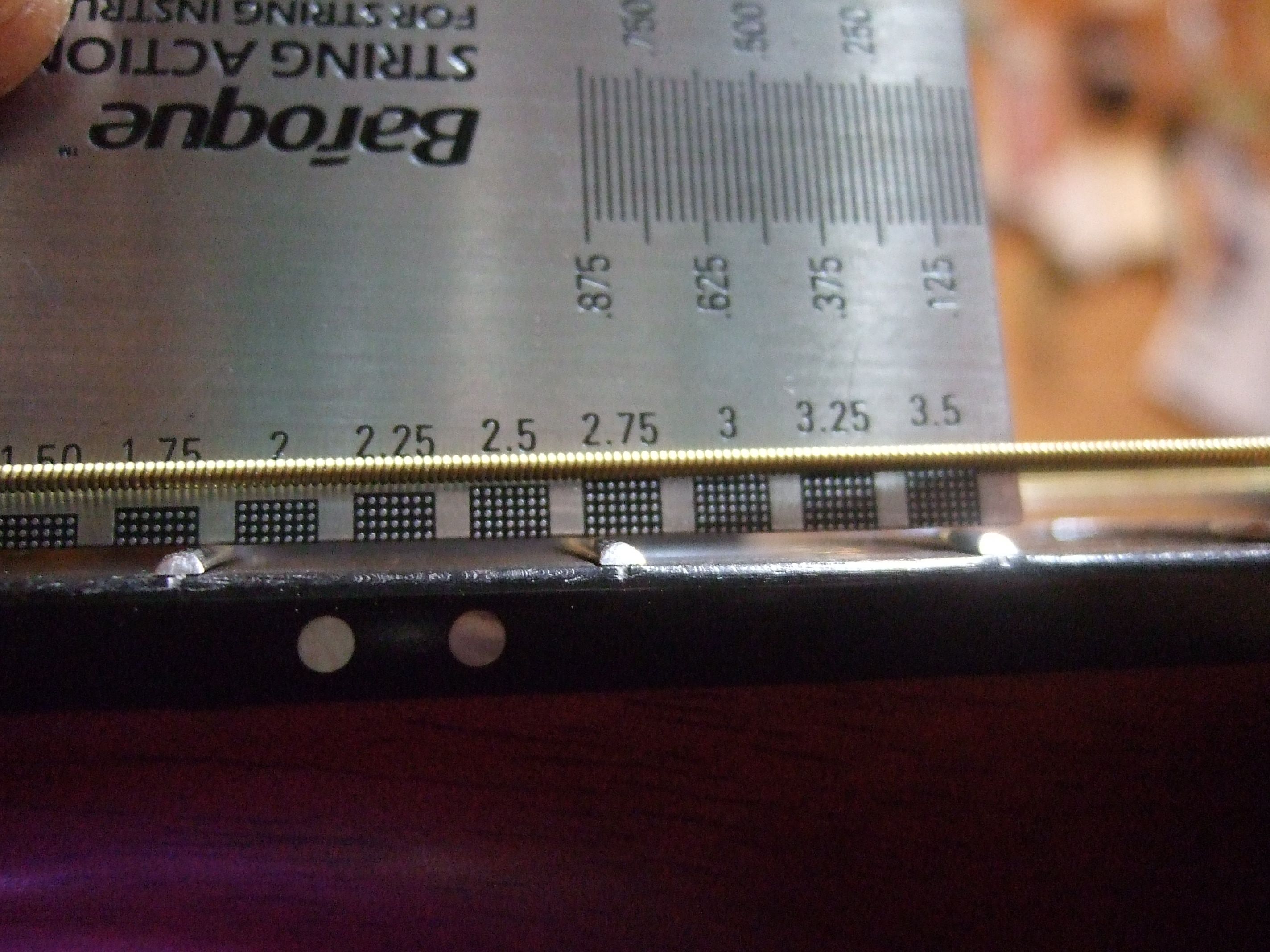

●6Ｅ/12Ｆ　2.0ｍｍ

●6Ｅ/7Ｆ　1.5ｍｍ

●6Ｅ/3Ｆ　0.8ｍｍ

●1Ｅ/12Ｆ　1.75ｍｍ

●1Ｅ/7Ｆ　1.0ｍｍ

●1Ｅ/3Ｆ　0.75ｍｍ

◆このセッティングで試奏して音質は参考程度に留めて、フィンガータッチを確かめて行きます。
　・・・やはり1Ｅが僅かに高い感触です。1Ｅ/12Ｆ　1.75ｍｍ　はセッティングの範疇に入って
　ますが、0.25ｍｍ高く感じまます、0.25ｍｍ位かと思われるかも知れませんが、
　中音域から高音域に指を運ぶ際に指の動きに確実に無駄が出ます。それが何となく高いなぁ～
　って感覚に繋がります。
　フィンガーボードのＲが緩いので特に感じると思います。
　解消方法は簡単で、サドルの1Ｅの高さを0.5ｍｍ削り、2Ｂは0.3ｍｍ削れば解決しますが、
　ブリッジから出てるっサドルのクリアランスが更に低くなりますので、ブリッジトップを
　0.5ｍｍ削る必要が出て来ました。幸いにもフォルヒはブリッジの厚みが充分に有りますので
　0.5ｍｍ削り落としても弊害は有りません。
　厚いブリッジをマウントしているメーカーさんは、この事を想定してギターの設計をしていると
　思いますし、ｋ2ギターファクトリーでしたら必ず厚くします。

　仮ナットなので音質は参考程度ですが、エボニー合うなぁ～です。私のＤ34は本象牙に
　交換したのですが、エボニーの方が良いかも知れませんので次のライブまでに
　乗せ換えようと思ってます。

◆最終調整はこれからですが、別件で工房に来訪されました、スパーテクニックの
　小池氏に試奏して頂きました。
　ジャズ奏法でリード＆コードのオーダーに、簡単に答えてくれるテクの持ち主です。
　ミキサーのＵ様もお越し頂いてましたので、ジャズギターの音色になってる？の問いに
　Ｏｋを頂きましたので、方針が正しかった事が証明されてホットしました。

●画像では5Ａが有りませんが、試奏中は音色の確認に夢中で画像を撮り忘れてしまい、
　試奏後弦を緩めた時に切れました。画像を撮り忘れた事に気が付いて撮影しましたので
　5Ａが無い訳です。

◆試奏に使ったピックの件
　爪ピックから始めて、沢山の手持ちピックで試奏して頂いた感触では、
　最もジャズの音色を出してくれたのが、べっ甲の1.6ｍｍおにぎり型ピックでした。
　1ｍｍのティアドロップのべっ甲では尖っていな角で弾きますと良い感じでした。
　他の素材のピックが決して宜しく無い訳では無いのですが、べっ甲とは比較になりませんでした。
　ジャズギタリストが好むと言われてる、ナイロンピックは微妙な感じでした。

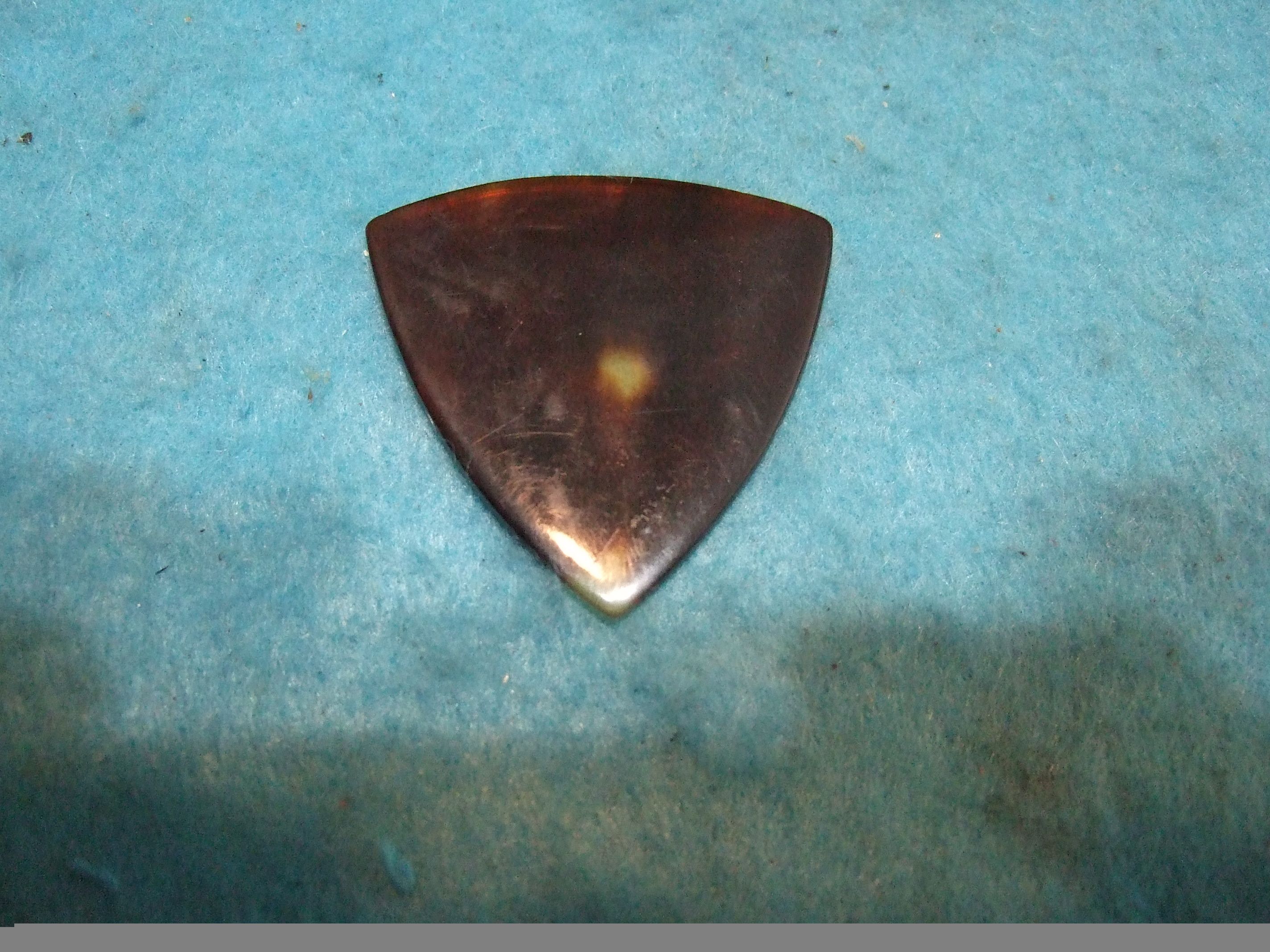

●試奏に使った本鼈甲の自作ピックです、祖母が嫁入りの時に持参した 100年以上前の
　三味線のバチを解体して製作しました。

◆セッティングを決めて行きます　

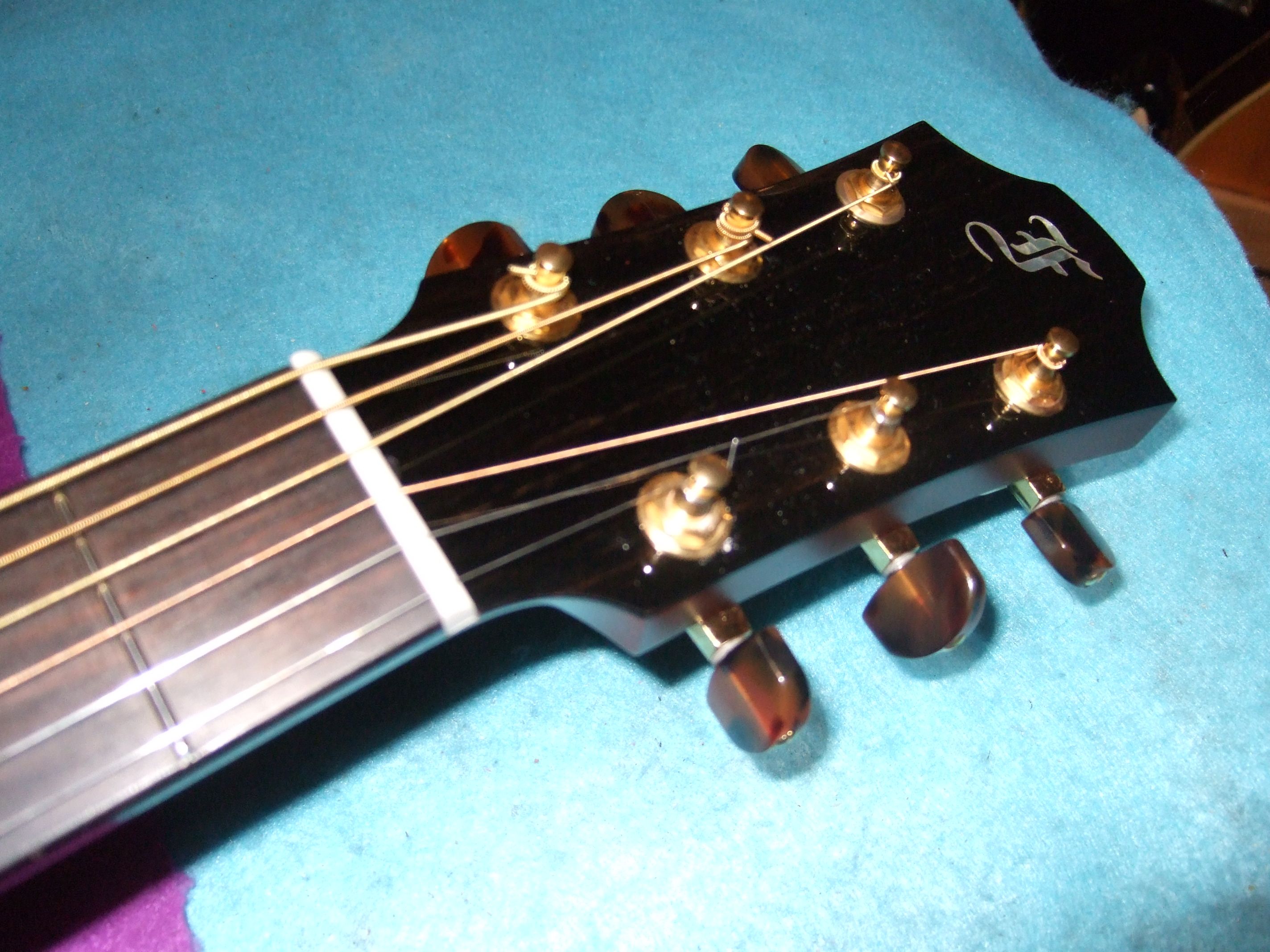

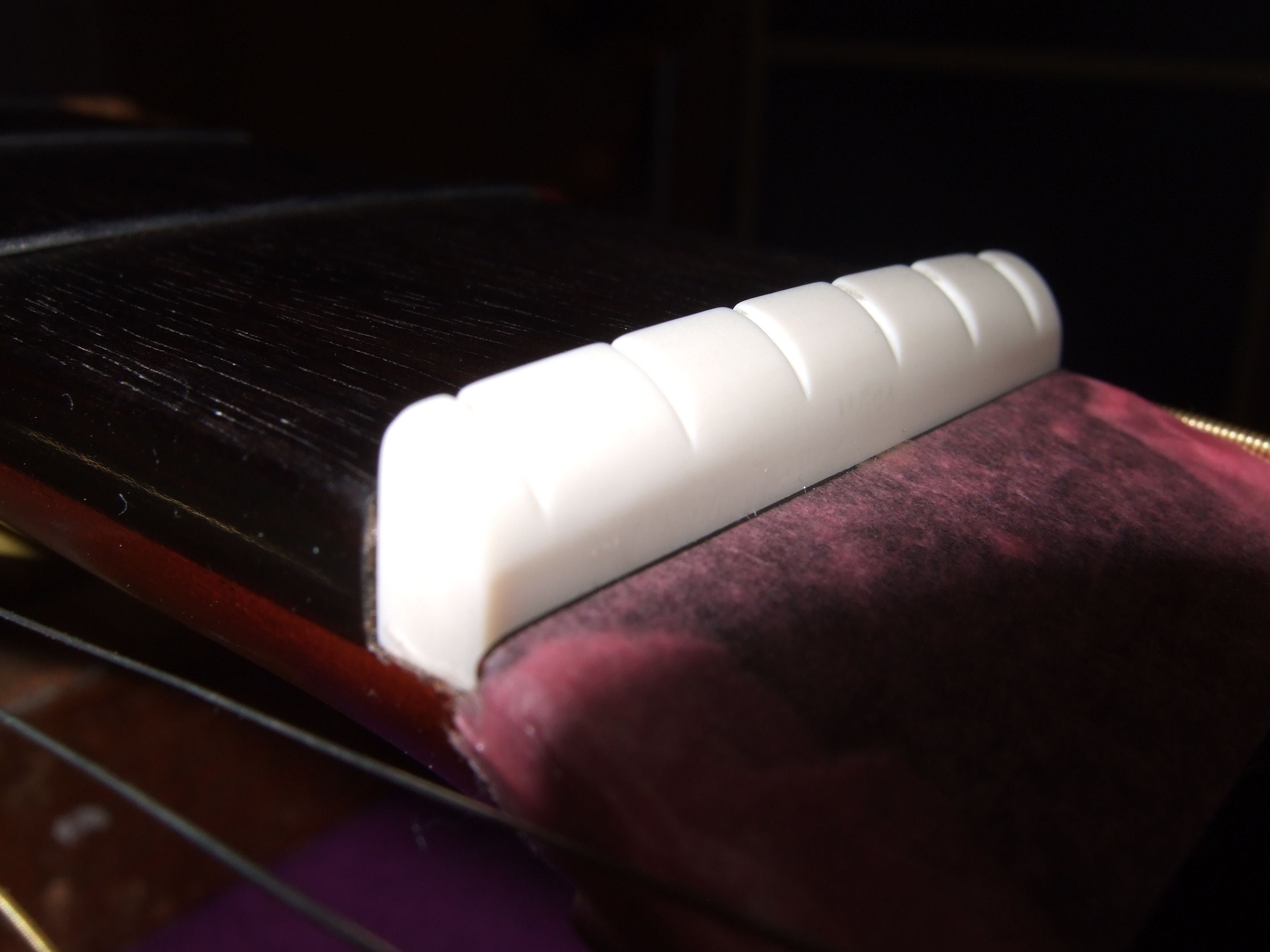

●既存ナットにプラス0.5ｍｍの高さでＯＫの確認が取れましたので、タスクの新しいナットに
　交換します

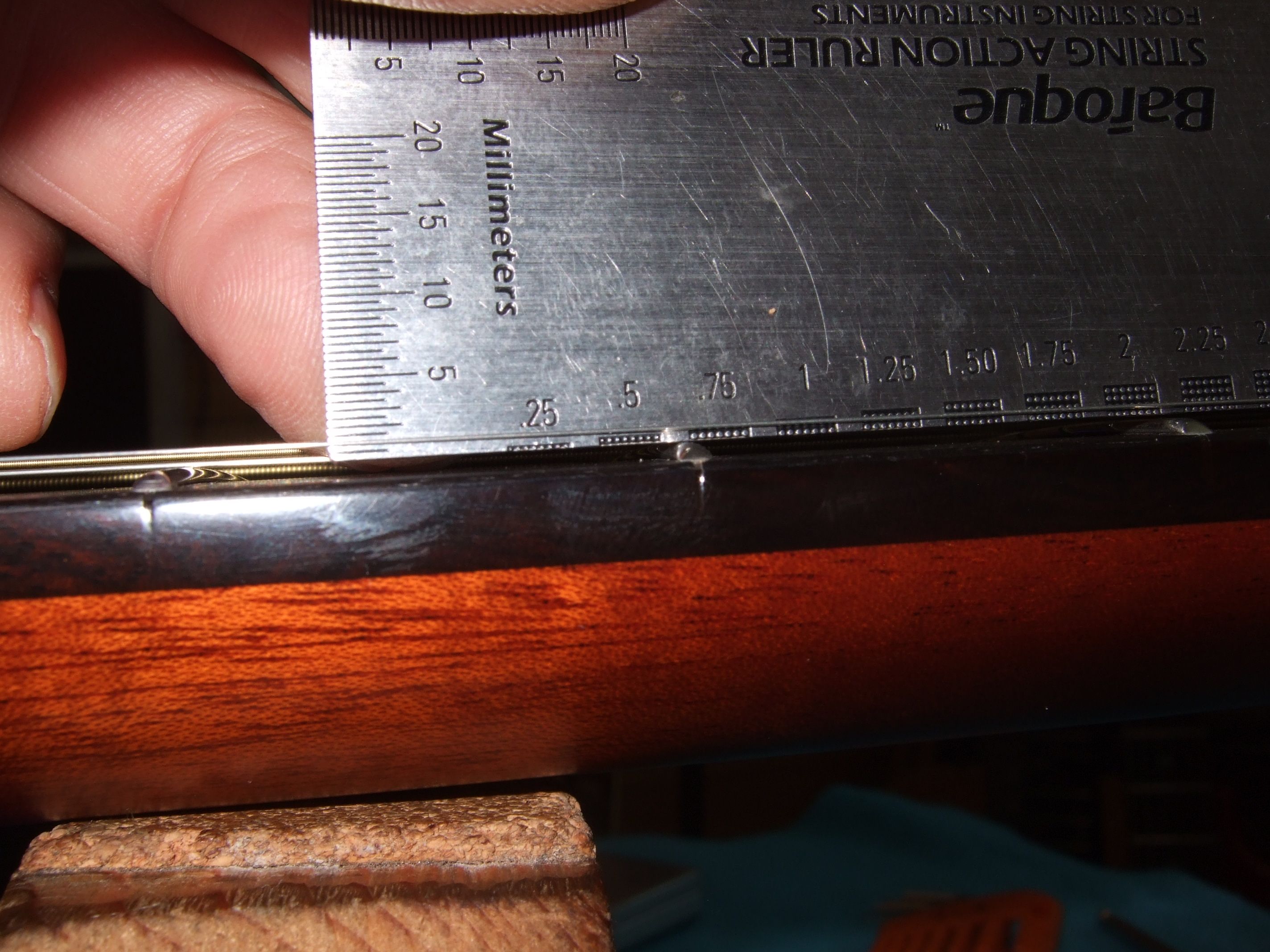

●012～～レギュラーチューニングで1Ｆが予定通りの0.5ｍｍ弱のセッティングです

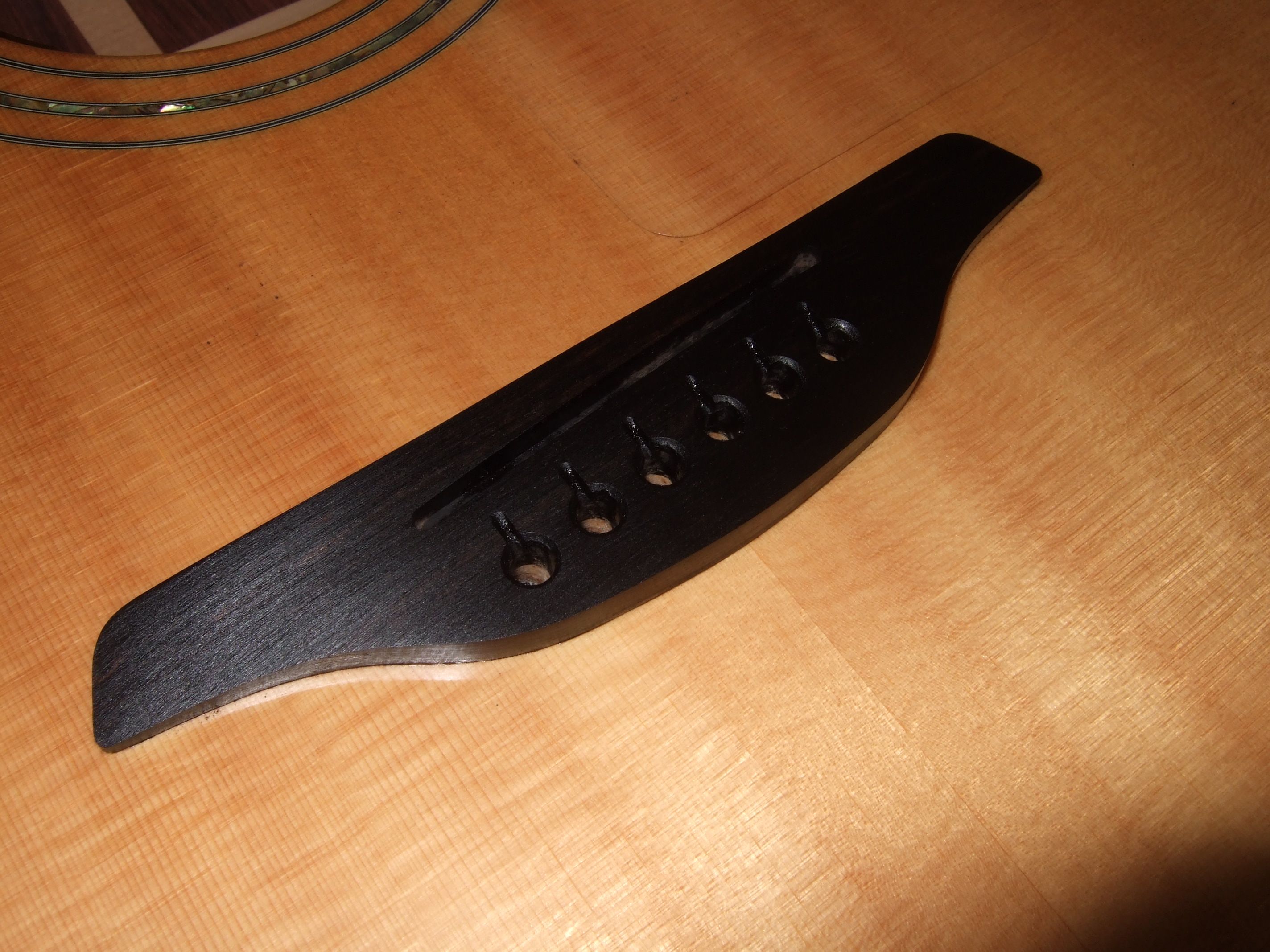

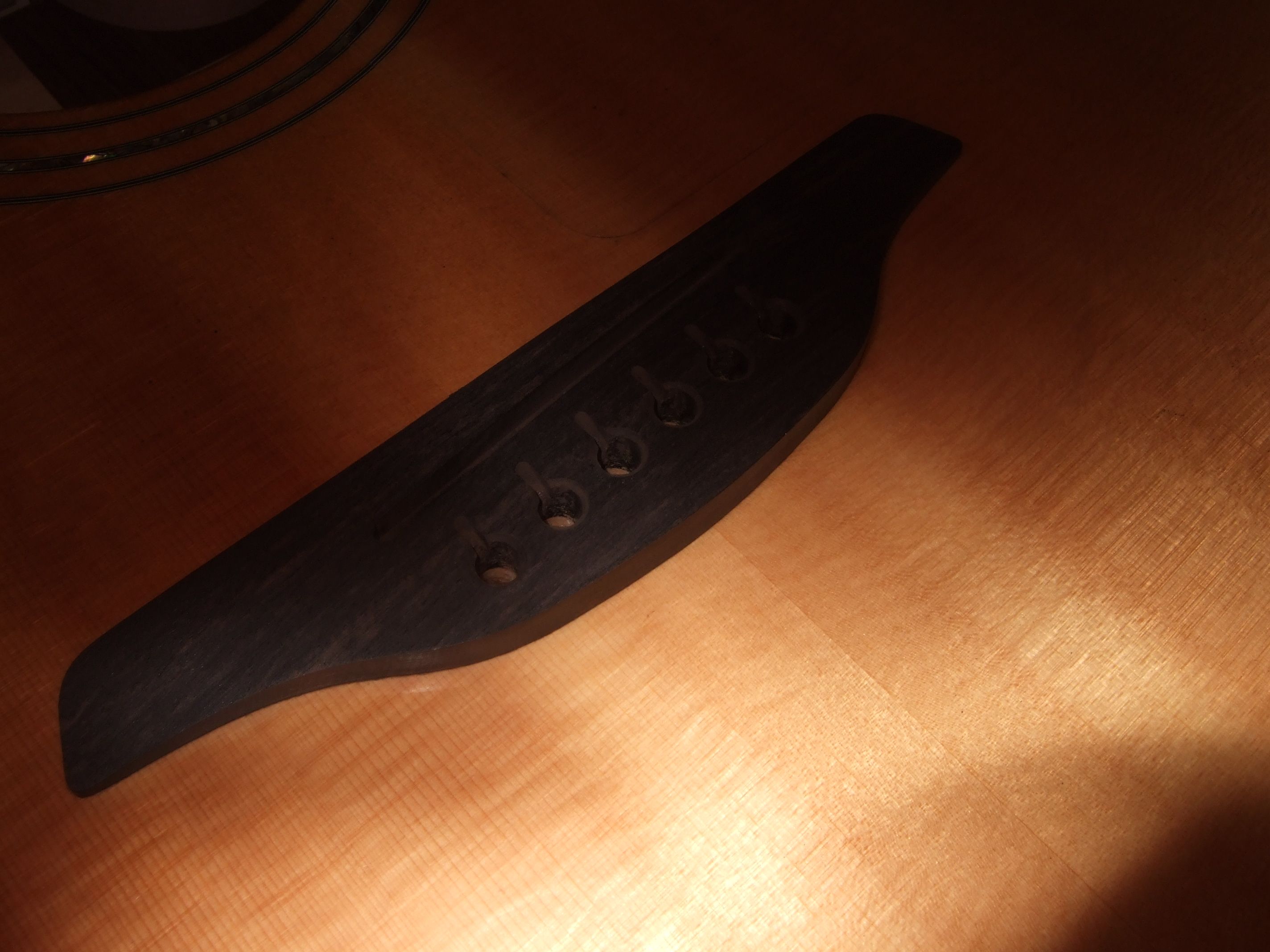

●サドルの露出が低いので、テンションを確保するためにブリッジのトップを0.7ｍｍ低くします

●サドルの喰いしろは5.5ｍｍ確保して有りますので音色に影響は有りません。
　蜜蝋ワックスで仕上げて有ります

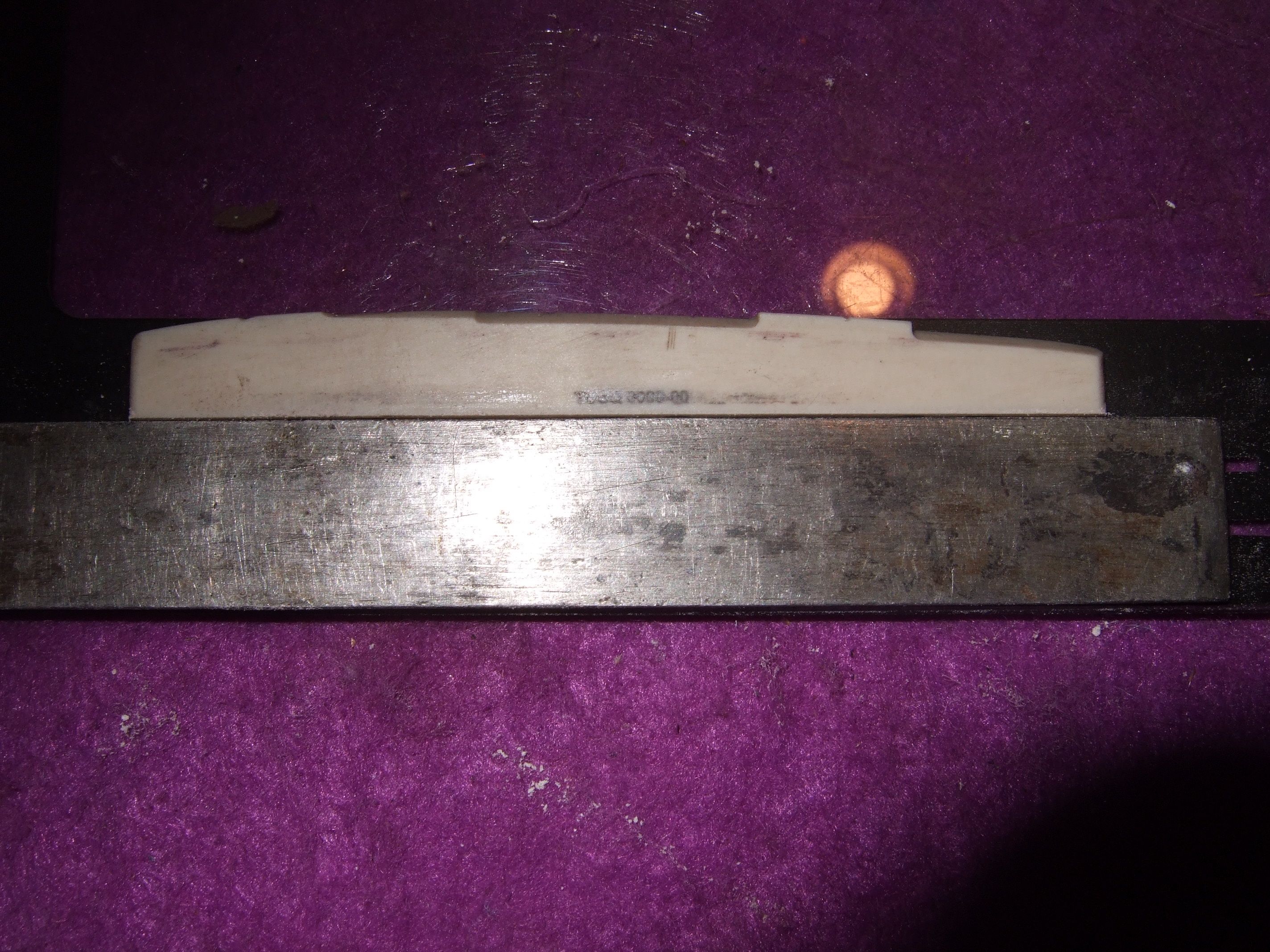

●既存のサドル【低い方】の底面の水平が出てませんでしたので、底面を水平にしておきます
　このサドルはエボニーと殆ど同じ高さですから、もしエボニーサドルがしっくり来ないと
　感じられましたら乗せ換えて下さい。

◆サドルの底面を水平直角に削る方法をご紹介致します

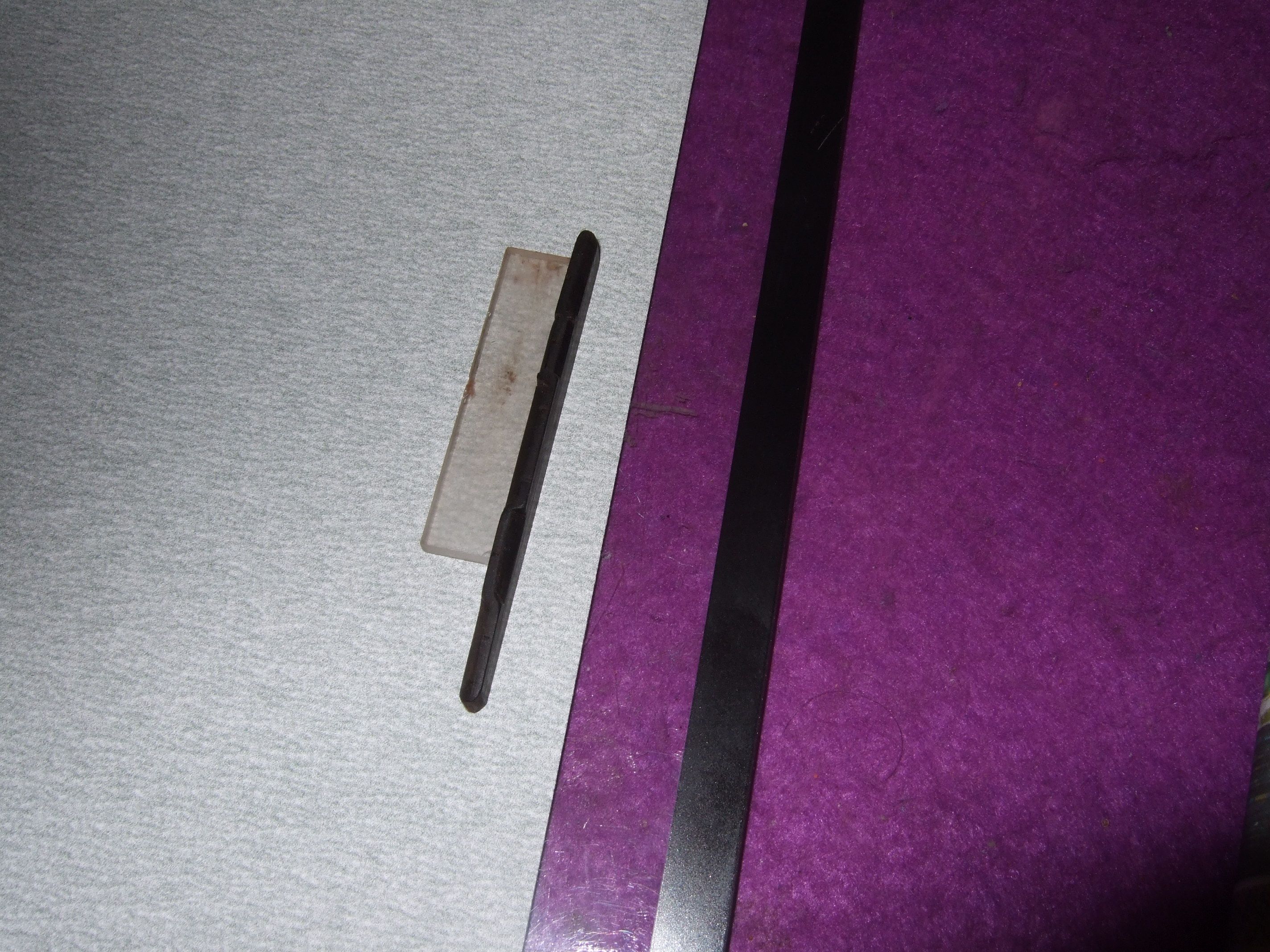

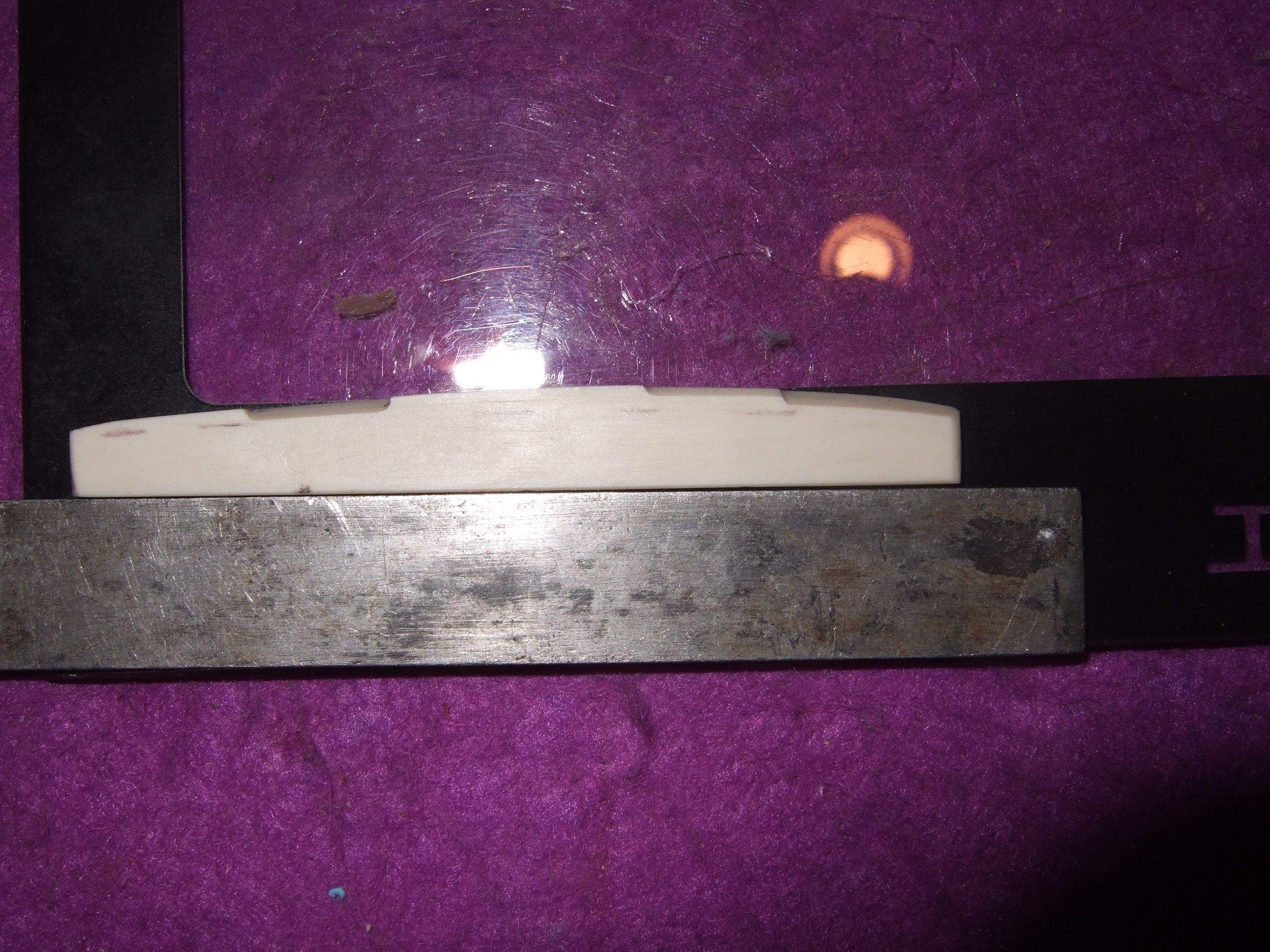

●ガラスの上に240番のサンドペーパーを置いて、垂直が出ている治具に押し付けて
　上下に動かします、この際には、底面を削る感覚では無く、治具に押し付けて上下に
　動かす感覚で削ればあっと言う間に水平直角に削る事が出来ます。画像の治具は
　同梱させて頂きます

●修正後のタスクサドルです

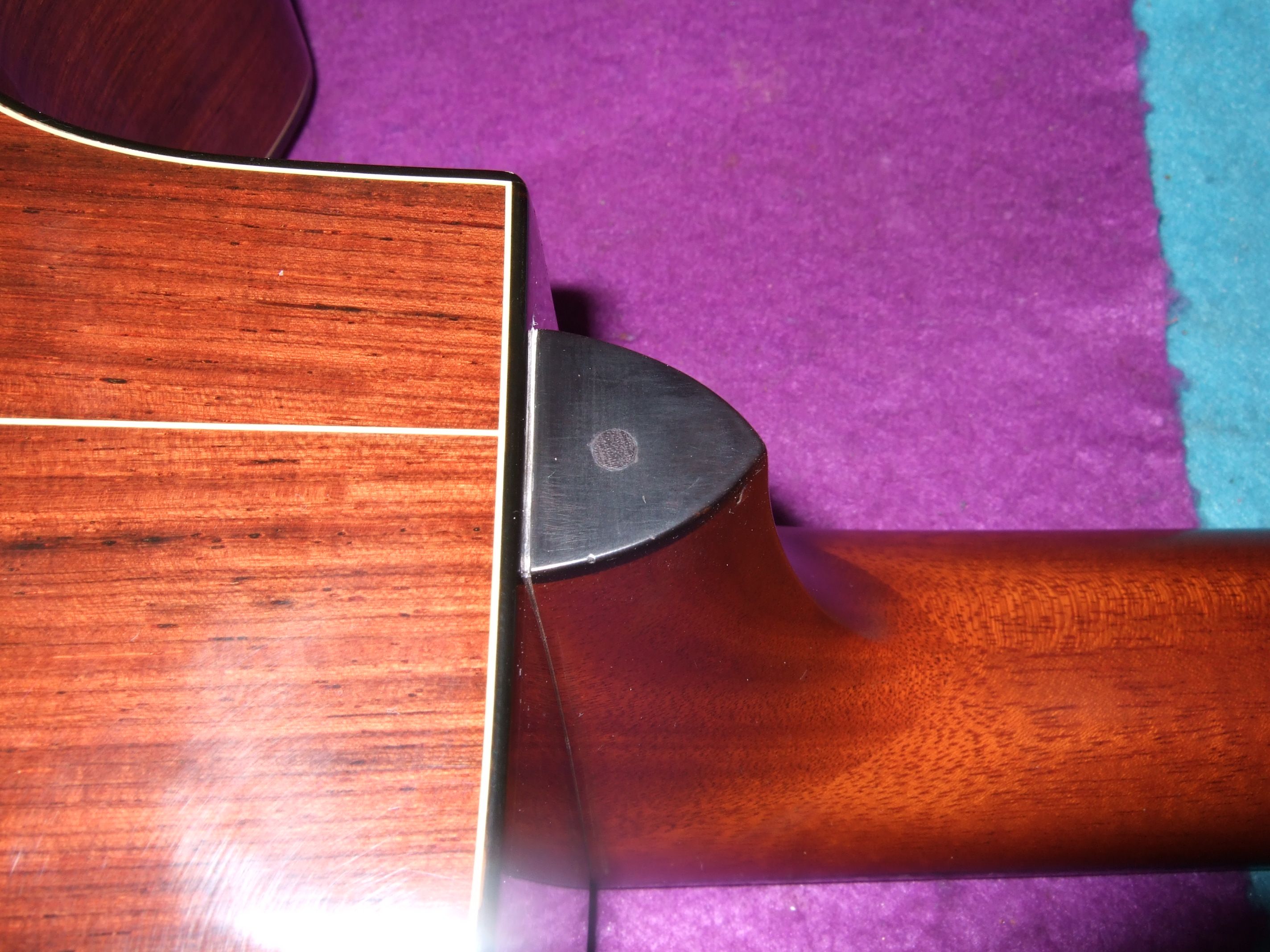

●エンドピン穴の修正はこの通りです

◆セッティングがこの様に決まりました
　ポジション移動はスムースで無駄に指を上げずに済みます、長時間の演奏でも
　少し疲れる程度と思います。

●6Ｅ/12Ｆ　2.0ｍｍ

●1Ｆ/12Ｆ　1.5ｍｍ　

●1Ｆ　0.48ｍｍ　

◆フレットワイヤーの微調整が必要となりました

●このセッティングがベストなのですが、3Ｇ～5Ａの1フレットのポジションで2フレットに
　微妙に接触して強いタッチですとビビリが出ます。ロッドを緩めれば解消しますが、
　それですと微妙に弦高が高く感じます。

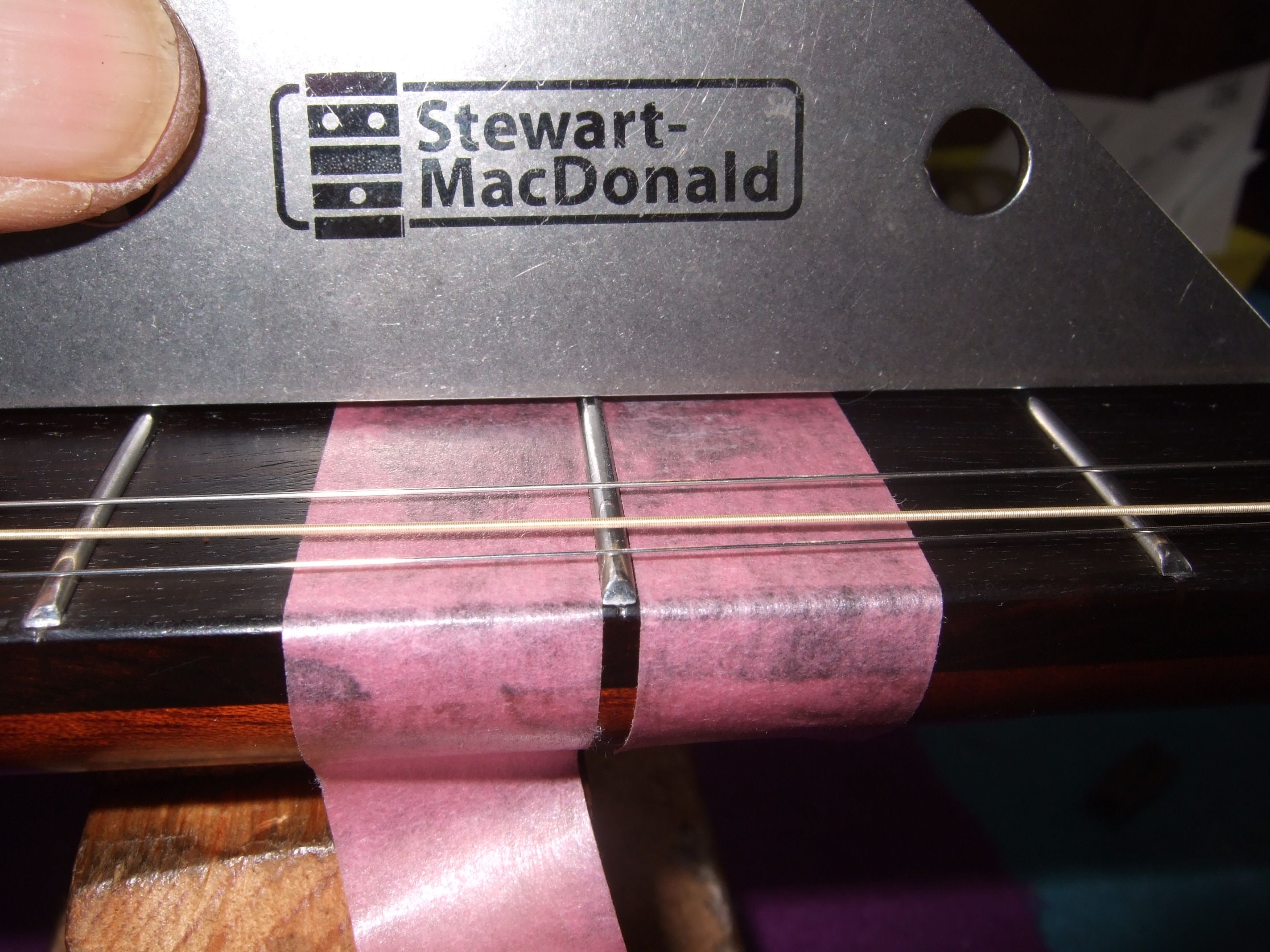

　フレットロッカーでチェックしますと【画像センターが2フレットです】2フレを中心に
　左右に隙間が出ます。
　ネックが曲がってるのでは無く、単純に2フレが僅かに高いので部分擦り合わせで修正します
　3フレットの1Ｅ～3Ｇも同じ状態でしたので、部分擦り合わせで修正して有ります。
　手法は非公開とさせて頂きます。理由は経験が必要な手法でゲスト様が簡単そう！
　と思われてもっと酷い事になる事を防ぐためですので、どうぞご理解下さい。

●ペグはシャーラーが採用されてます。羨ましいです！Ｋ2のＤ34-SRは
　Gotohのオープンタイプです。

●ボディ＆フレットボードのクリーニングも済ませて有ります。
　このセッティングが維持されるか数日間は、チューニング～試奏を繰返して安定した事を
　確認出来ればリペア完了に成ります。

◆ネックの安定具合を確認するために、数日間のインターバルを空けましたが安定して来ました。
　タスクナットとエボニーナットを交互に交換して試奏【なんちゃってジャズ奏法】で確認しま
　したが、個人的な好みはエボニーに軍配を上げたいと思います。
　決して悪い意味では無く【これぞフォルヒ！】らしさが抑えられて、ジャズ演奏に合う音色に
　変化してくれたと思います。良く考えますとエボニーサドルを採用してるリペアー工房は
　私の知る限りでは、ｋ2ギターファクトリー以外知りません。明らかにフォルヒに
　合うと思います。しかしながら、音色は個人の好みの塊ですから、タスクが良いと
　思われましたら、乗せ換えて頂ければ宜しいかと思います。

◆季節に起因するネックコンディションの変化
　年間を通して最も乾燥する冬は、材が乾燥して弦高が下がったり、反対に湿度の高い
　梅雨～夏場では材が伸びて弦高が上がったりもします。
　材は生きてますので変化する事は避けられない事と思います。
　トラストロッドの微調整で対応出来ると思います、フォルヒのトラストロッドは【インチ】が
　使われてますので、ミリサイズの6角レンチを使わない様にお願い致します。

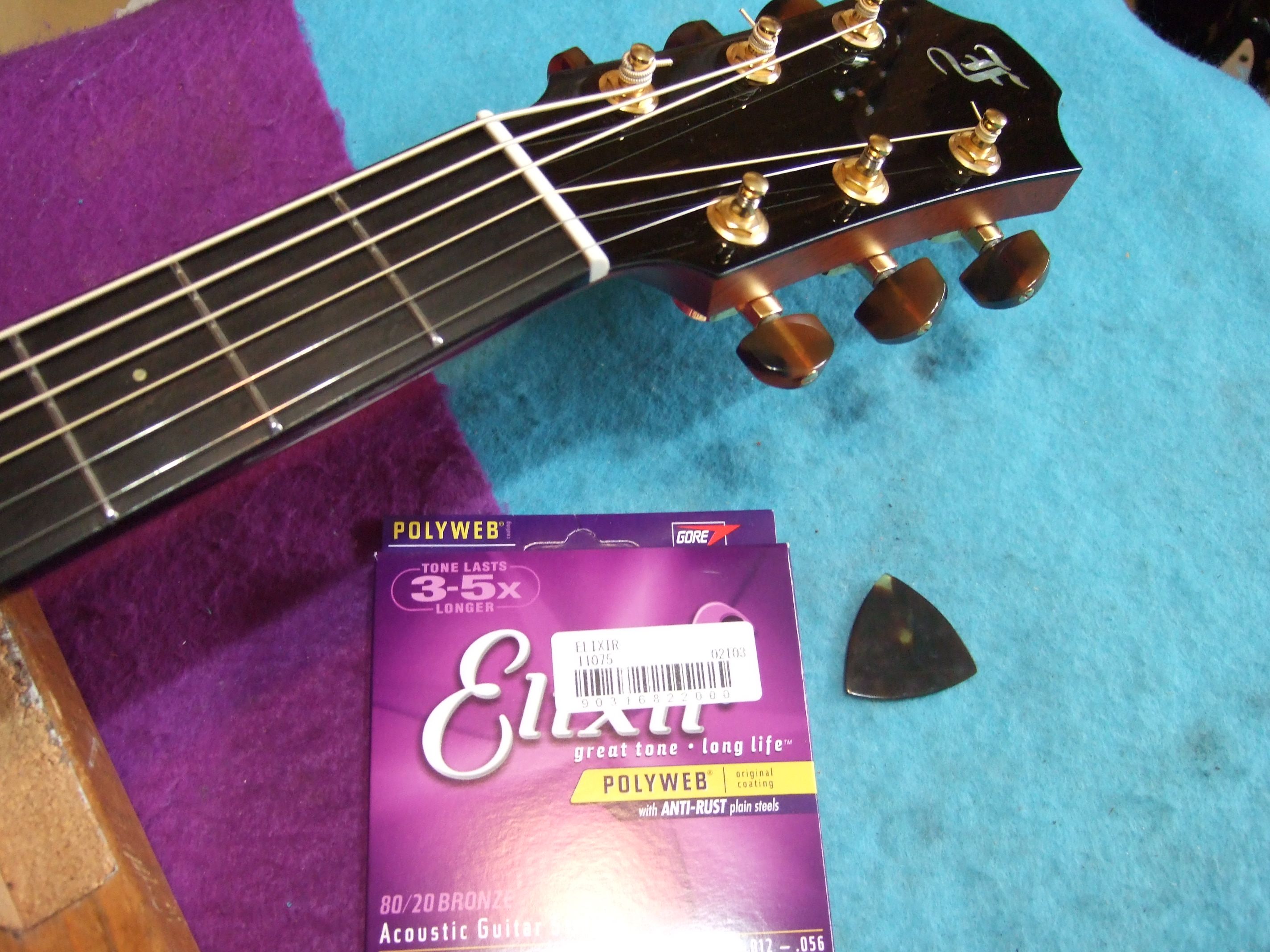

◆最終的には【エリクサー】をチョイスしました。マーチンＳＰは1Ｅ2Ｂの音色が
　しっくり来ませんでした。やはり、フォルヒ指定のエリクサーが良かったです

◆音色＆弾き易さ共にベストに仕上がりました！

🌸🌸たいへんよくできまた🌸🌸

　兄弟として宜しくお願いしたいと思います。

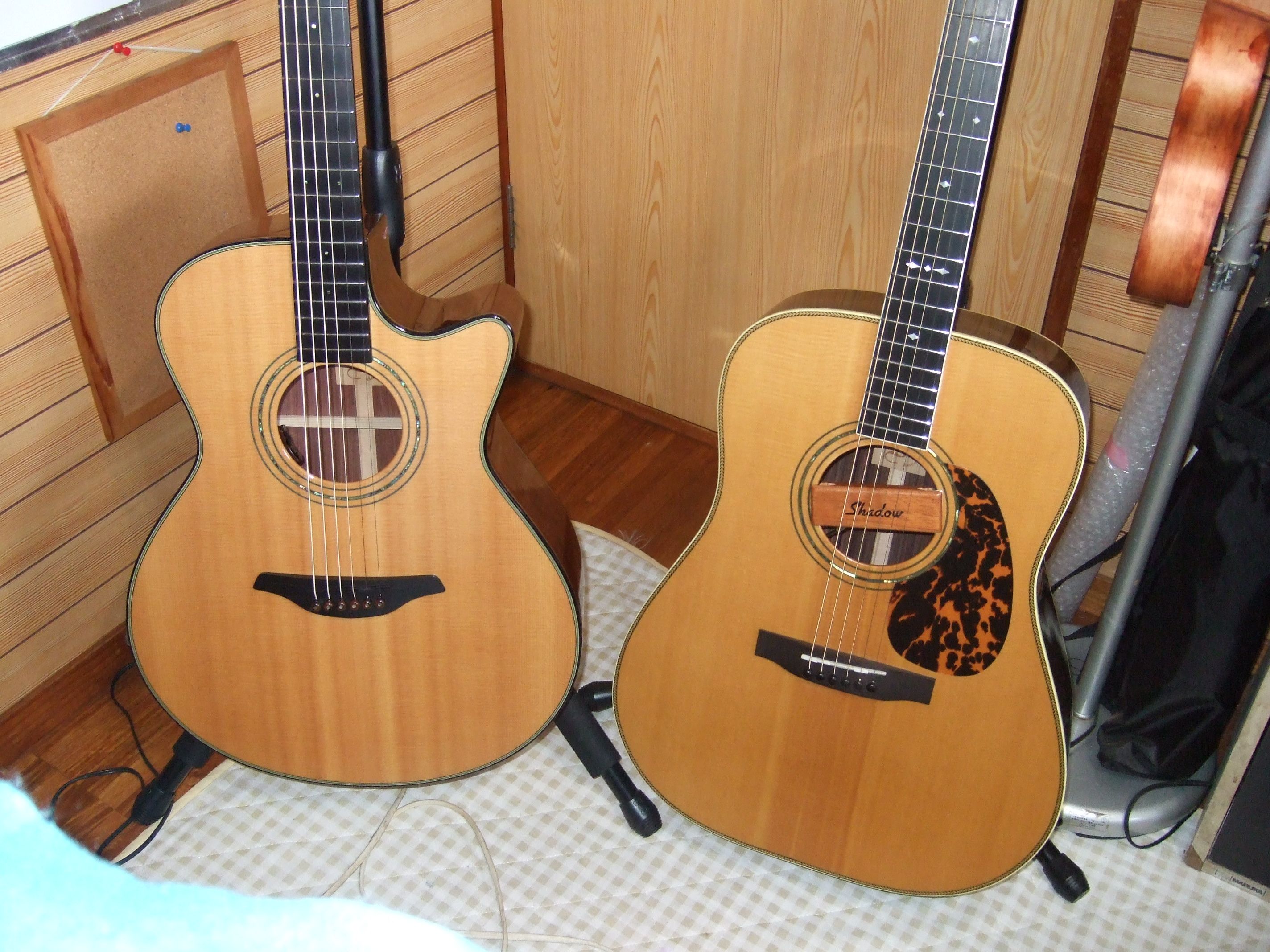

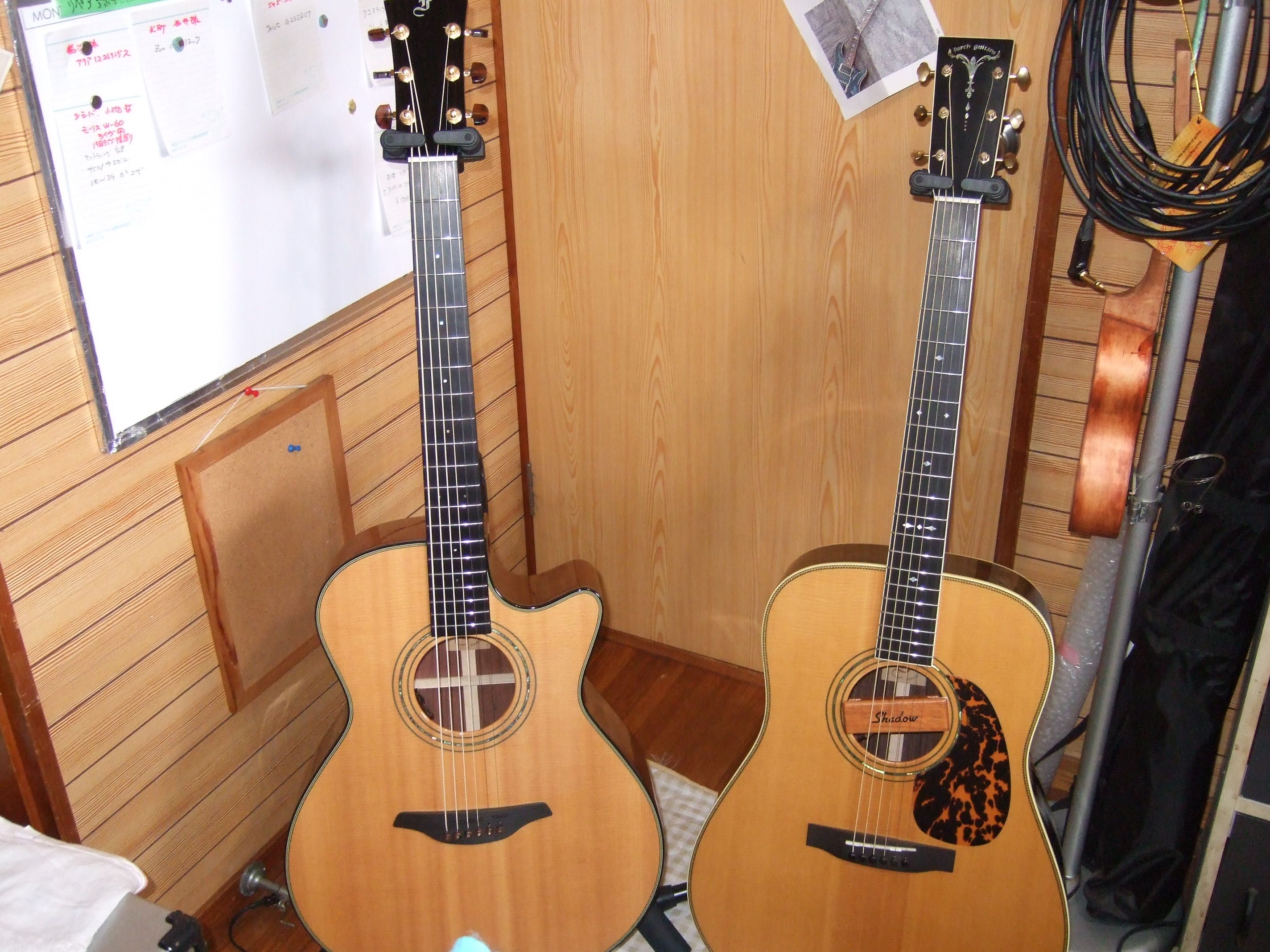

　　　　　　　　　　　　☝Ｇ23ＳＧ　　　　　　　　　　　　☝Ｄ34ＳＲ

●ｓｈａｄｏｗのパッシブ・マグネットのピックアップを乗せてあります。
　プリアンプはフィッシュマン　を使ってます。

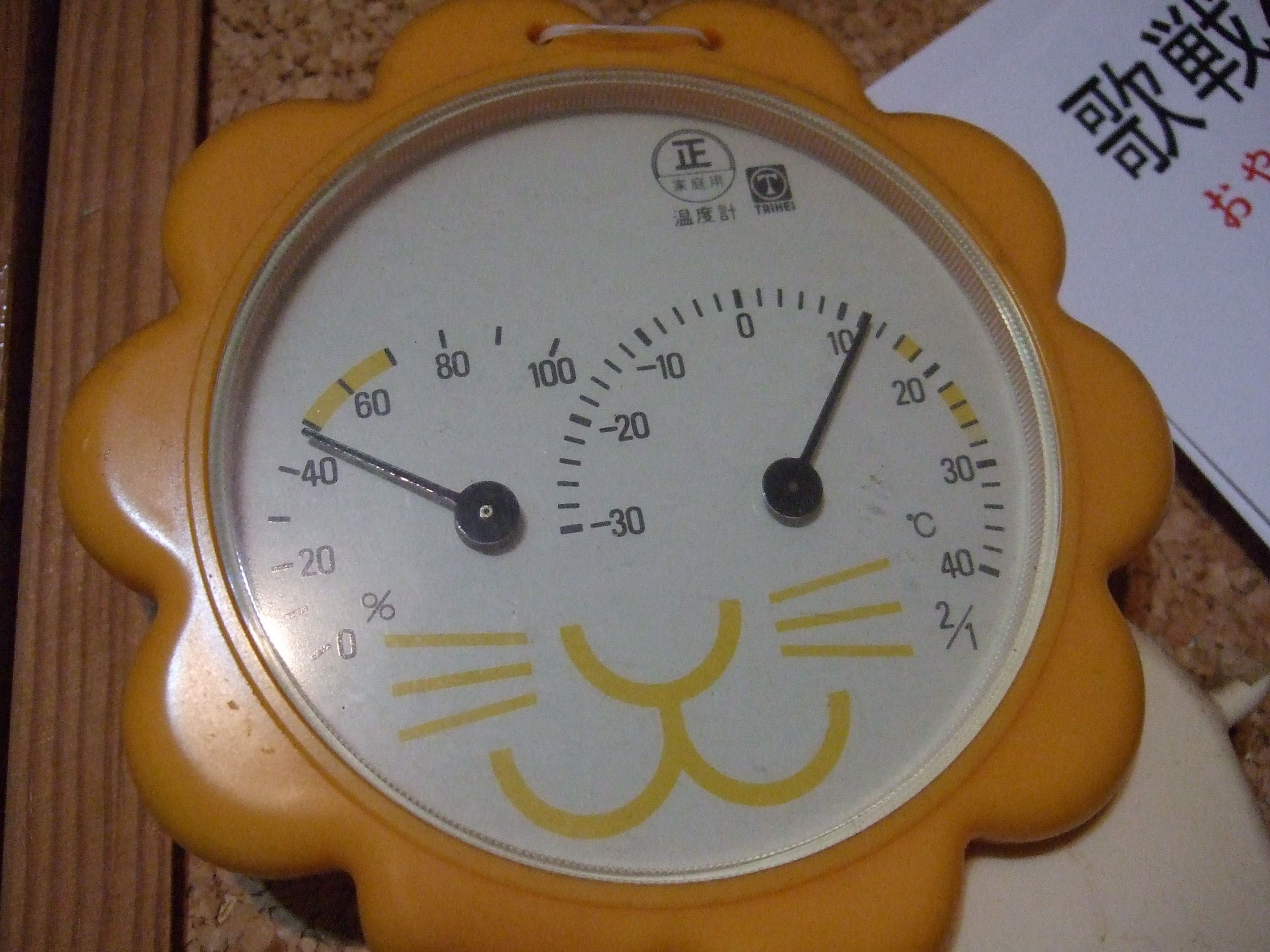

◆自然に湿度が上がる雨を待ってました、加湿器では駄目なんです。

●久しぶりの雨降りを待って居りました。工房内の湿度が自然に上がった時のセッティングの
　変化を確認したかったのです。ハードケースから出して2時間後にチューニングして
　確認しましたが全く変化が有りませんでした。流石にフォルヒです。
　⁂因みにＫ2はイエローラインを超えますとハードケースから出しません

◆最終テストに合格しましたのでリペア完了に成りました。

◆シールドで音が変わる？
　シールドで音が変わる事は良く知られてますが、ではギター用のシールドでお勧めは？と
　アドバイスを求められ事が良く有ります。
　Ｋ2が工房試奏＆ライブで使っているシールドをご紹介致しますと
　シールドは【モガミ】ジャックは【ノイトレック】を使ってます。
　モガミは８ｍｍ径を使ってましたが、太すぎ！で取り回しが宜しく有りませんので
　最近は６ｍｍ径を使ってます。コストパフォーマンスに高級な市販完成品のシールドにも
　互角以上です。
