◆Univox Hi-Flier セッティング＆サーキット手直し
ギターオーナー様は、Hara様です。
ブログをご覧頂いた事がご縁で起こしくださいました。
15年程前に入手されてから弾く時間が取れずいたのですが、
時間に余裕が持てる様になったので、再始動しようと思われたのですが、
弦高調整を含めて全体のチェックをして欲しいとのオーダーです

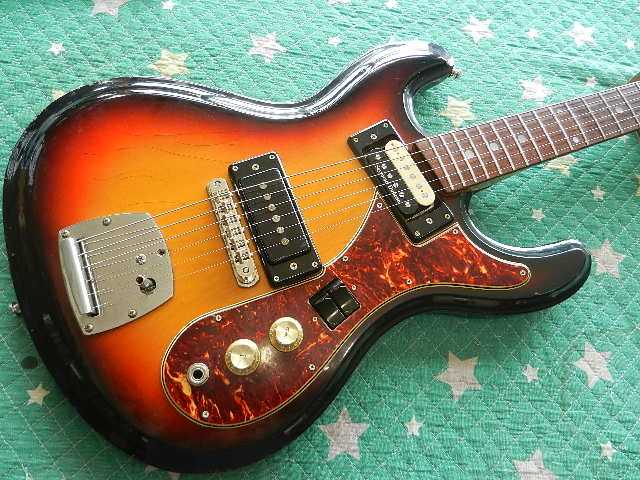

◆画像から確認します
●Univoxは1960年代中頃から1970年代後半まで有った、アメリカの輸入代理店
Merson / Unicord が展開していたブランドで、製作は主に日本のMatsumoku 工場や
Aria 系列でOEM製造されていた様です。

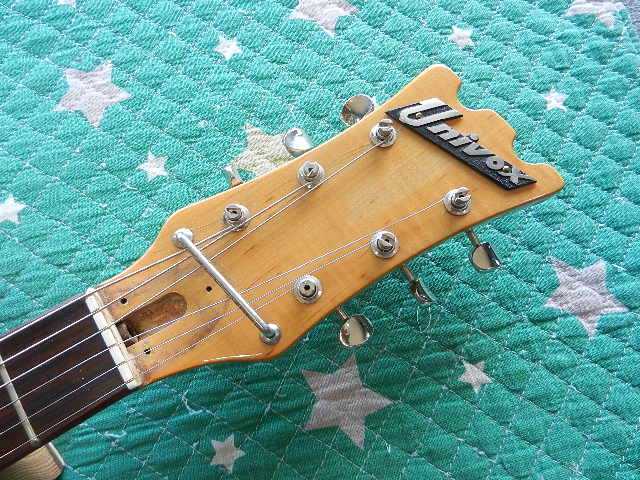

●Matsumoku 工場orアリア社で製作されたギターの様です
◆リぺを箇所を確認します

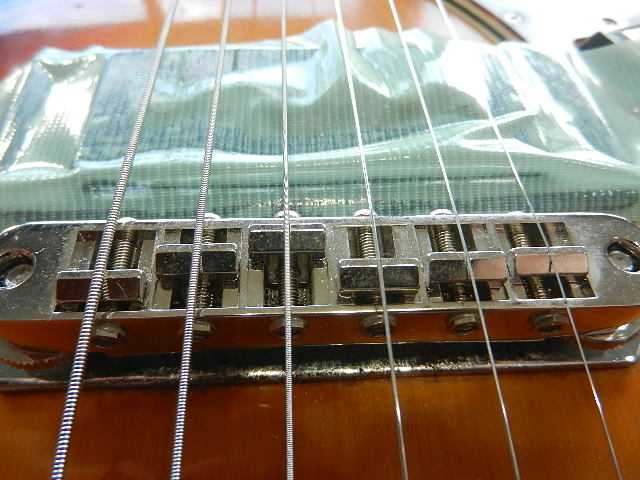

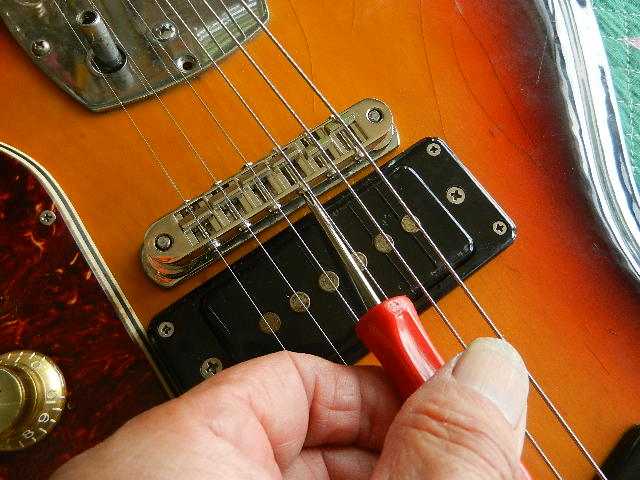

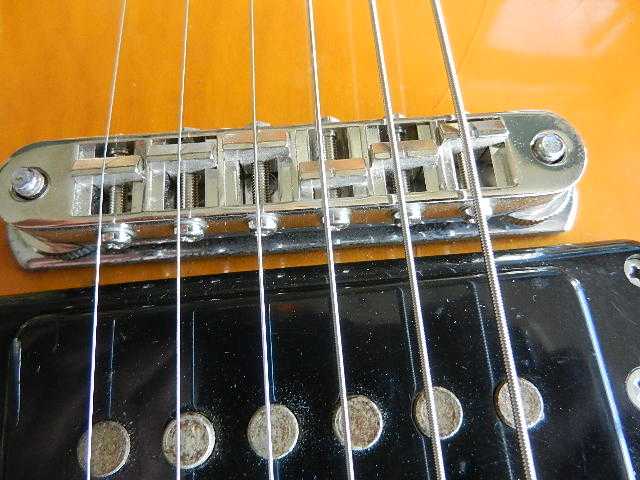

●ブリッジ駒の弦溝を弦に合わせて切込みを入れます

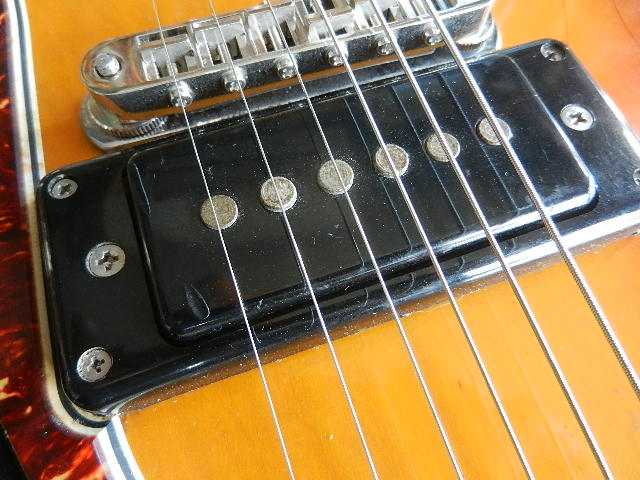

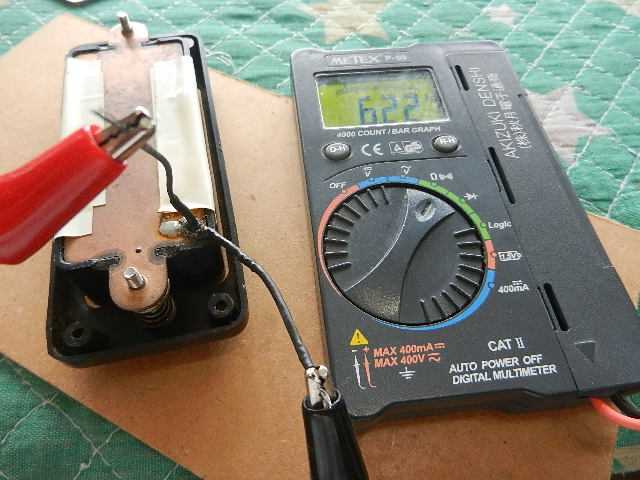

●P-90スタイルのピックアップのコールド線を確認します

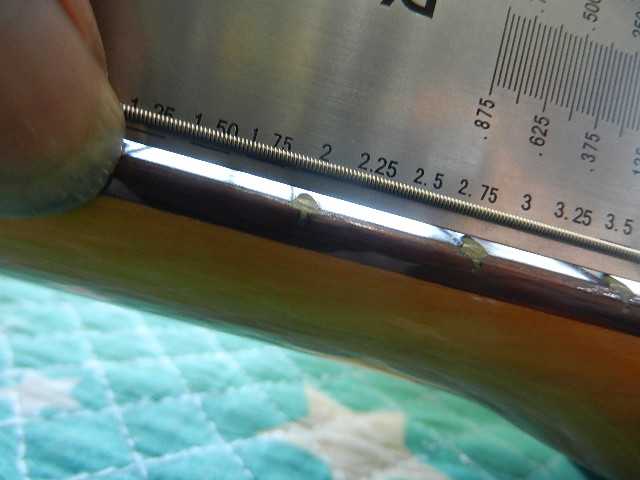

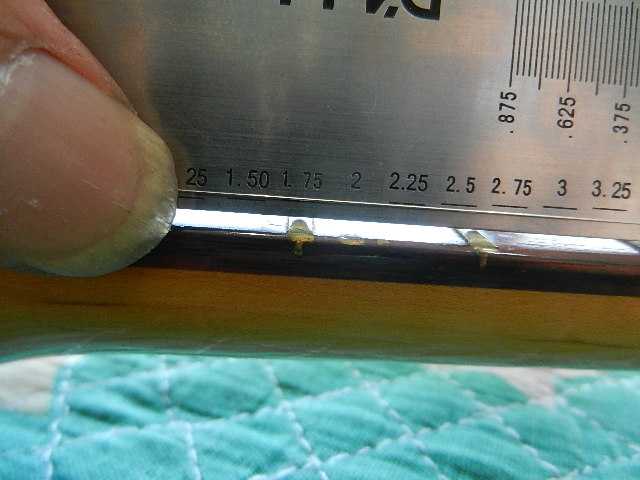

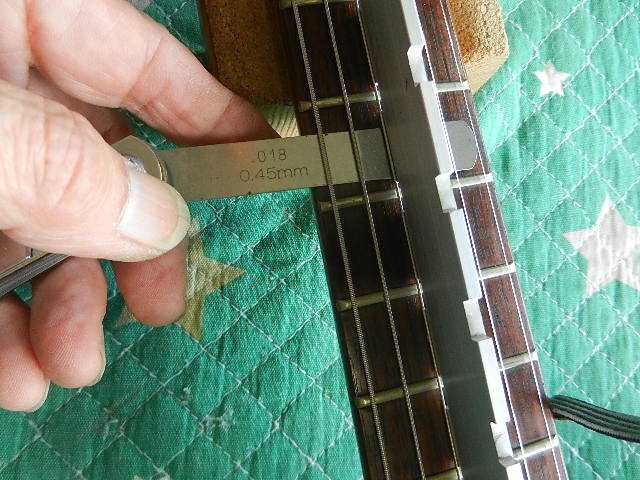

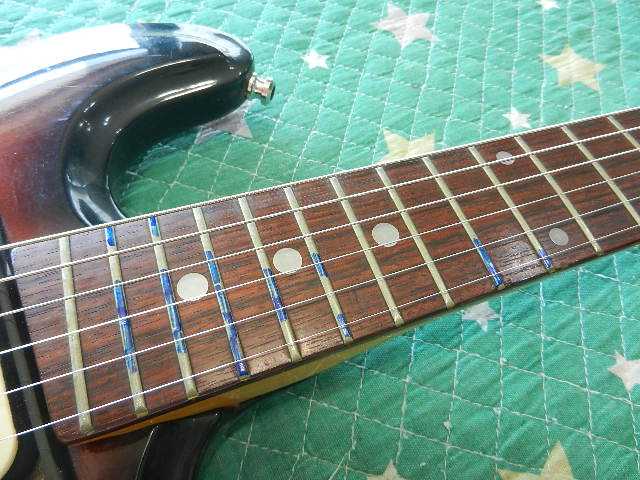

●ロッドの締め具合を確認した際に、最大値0.88ｍｍの順ゾリが0.45ｍｍまで修正出来ましたが
もう少し手を入れる必要が有ります

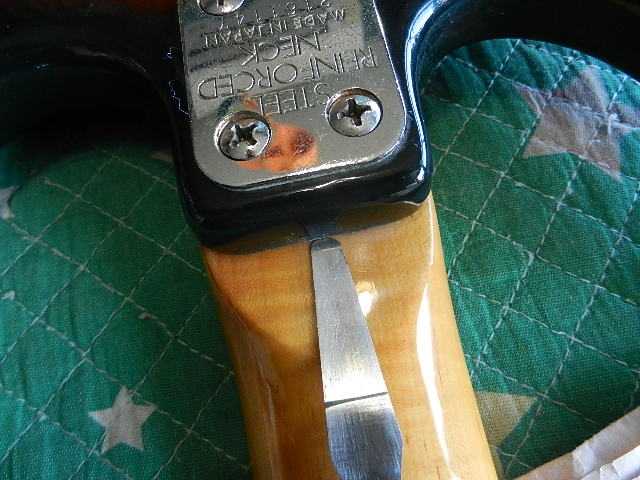

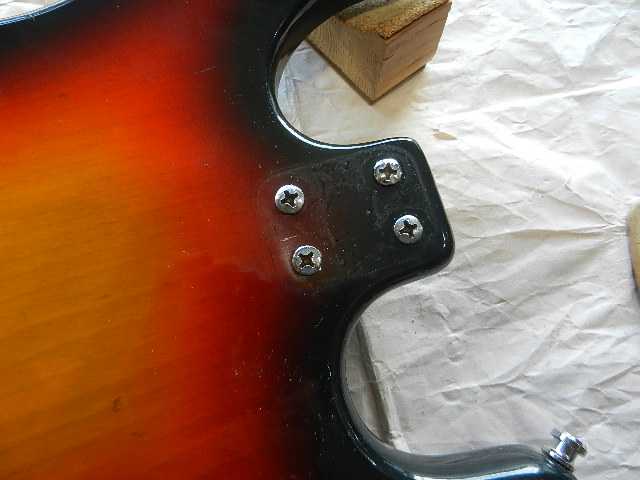

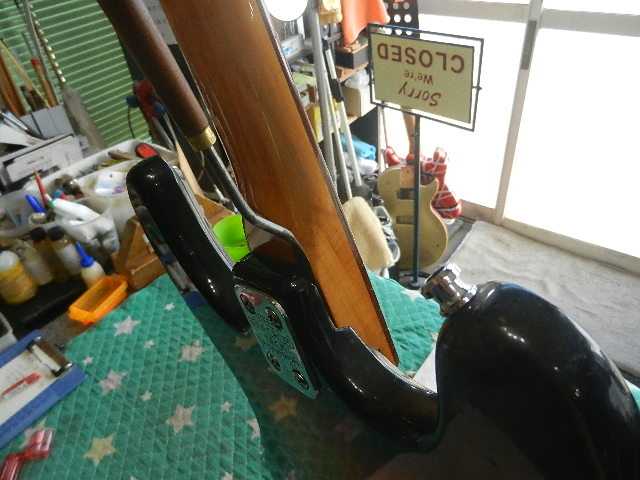

●ネックの締め付けが甘く隙間が開いてます
◆リペア開始します
●ネックの取付を修正しませんとリペアを進める事が出来ません

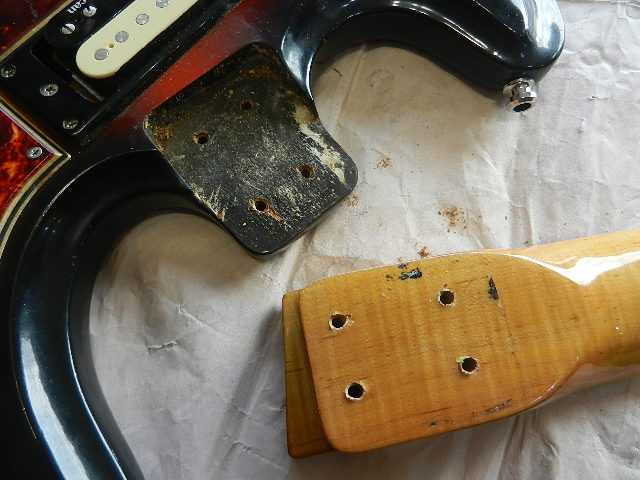

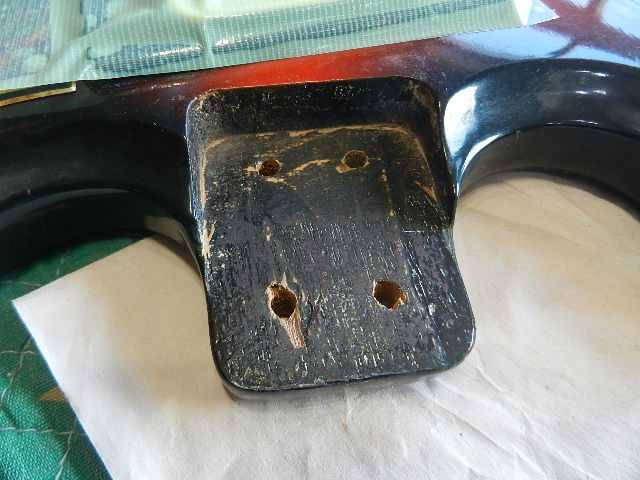

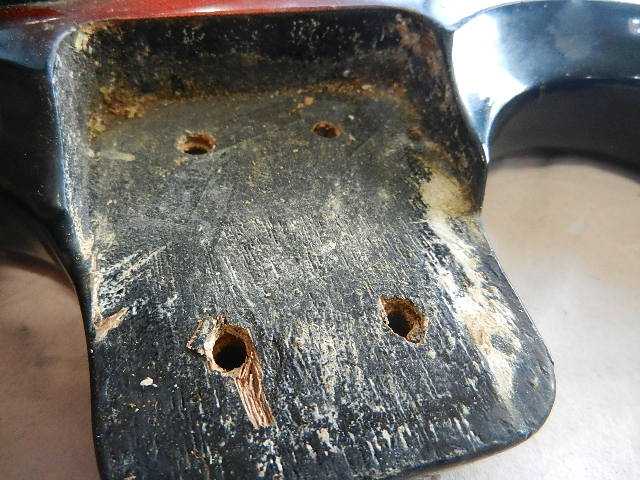

●ネックポケットの木片と塗装段差を取除きます
●ご説明した通りの状態でした

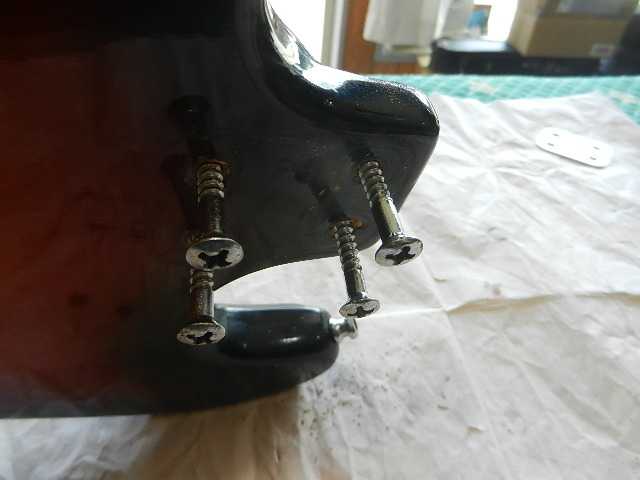

●ボディのネジ山は取除きます
●ネックを付け直し隙間が無い事を確認します
●ブリッジのサドル溝を切ります

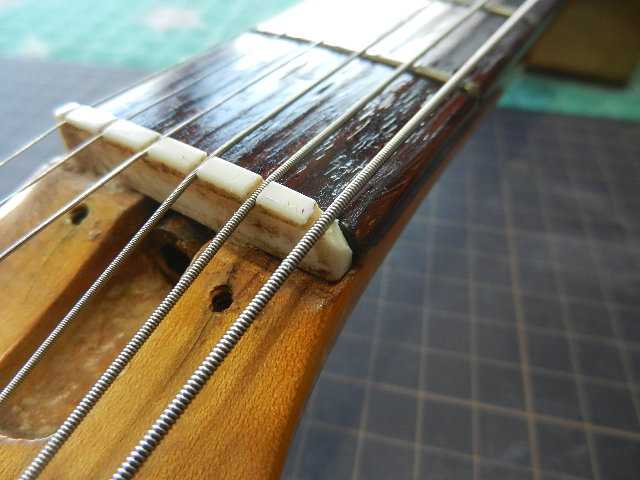

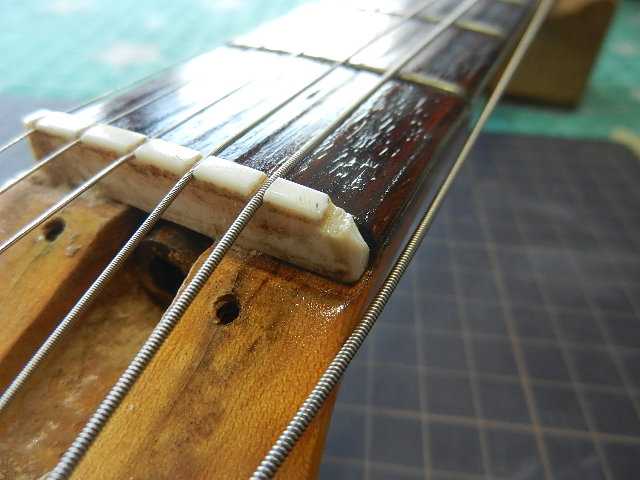

●お見積もりには入って無いのですが、ナットの6E側が画像の状態でした
●何とか画像右側の部分で弦は止まってますが、交換した方が良いと思います
➡ご了解を頂けましたのでナット交換します
アコギのサドルの様なナットを削り出した記憶が有りません

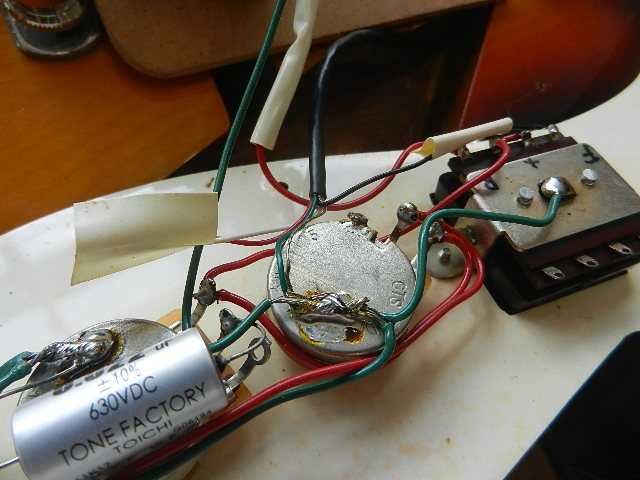

◆サーキットを確認して行きます

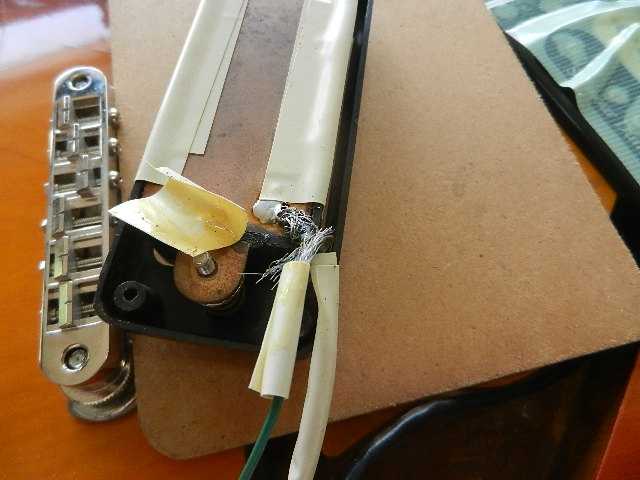

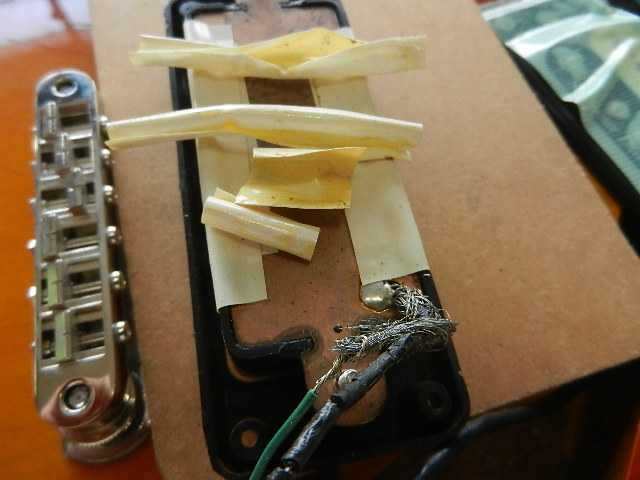

●絶縁テープが接着力を失って剥がれ掛けてました。
P-90のコールド線の手直しと言う事でお聞きしてましたが、ホット線の方がより重症でした
●ダンカンのシリーズ配線がハンダ付けされておらず、ネジって絶縁テープが貼って有りました。
ダンカンのホット側にも絶縁テープが貼って有ったので確認すると、ハンダ鏝の熱？でしょうか
中の配線が露出する寸前です
◆P-90の配線を手直しします

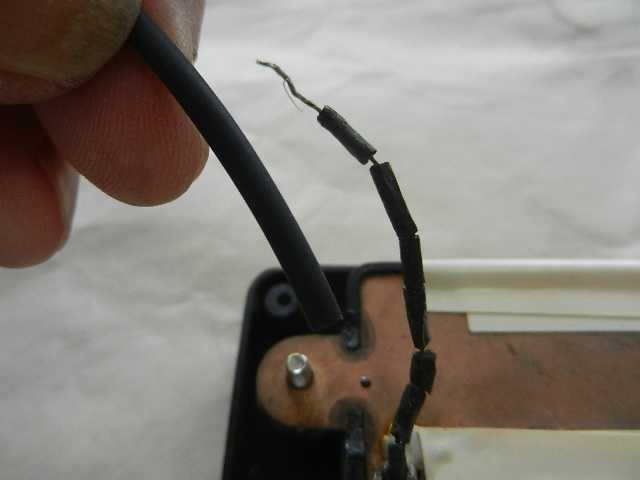

●ホット線のチューブが経年劣化でボロボロで、この状態ですと近い将来、確実に
ショートすると思います。
●網のコールド線を可能な限り纏めてから、先にホット線を熱収縮絶縁チューブで絶縁します
ホットの付根は2ｍｍ径のチューブで絶縁します【熱収縮絶縁チューブ/以降チューブと表記します】
●ホットの先は1ｍｍのチューブで絶縁し、コールド全体は2ｍｍのチューブで絶縁します
結線後にショートして無い事を確認しました

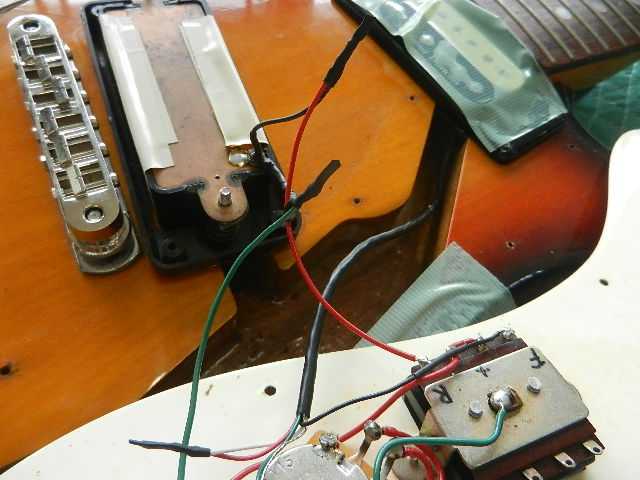

●シリーズ配線はハンダ付け後にチューブで絶縁します。
フロントのダンカンのホットは一度外してからチューブで絶縁して付け直しました
P-90のホットが短かったので、ベルデンを交換して余裕を持たせてハンダ付けして有ります
◆ナットを交換します

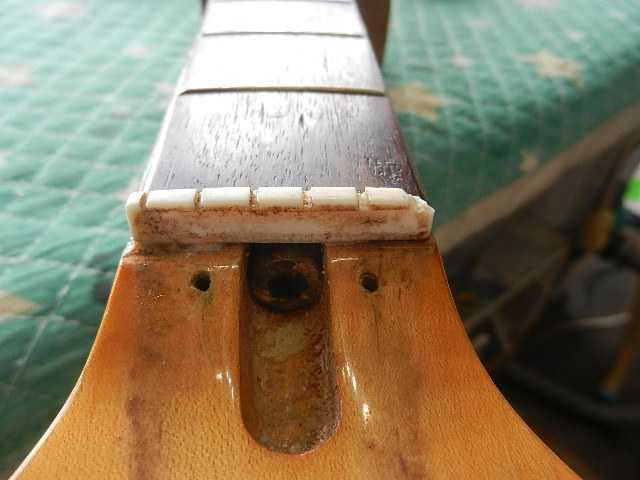

●ナットの長さが短く接着剤がはみ出していて、オリジナルなのか判断が出来ません

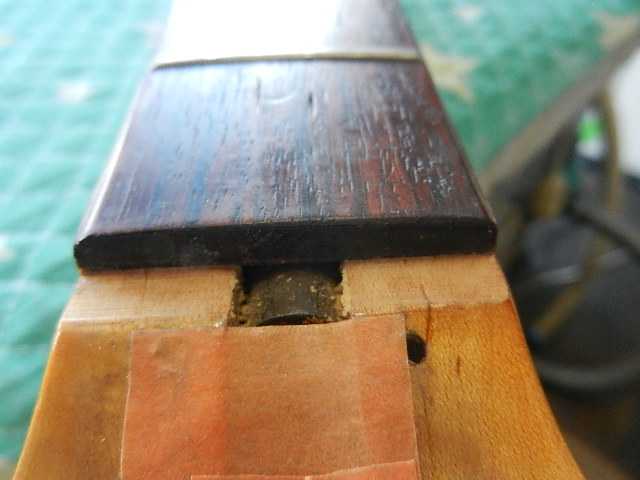

●ナットを外しました
ナット溝をサンディングしておきます

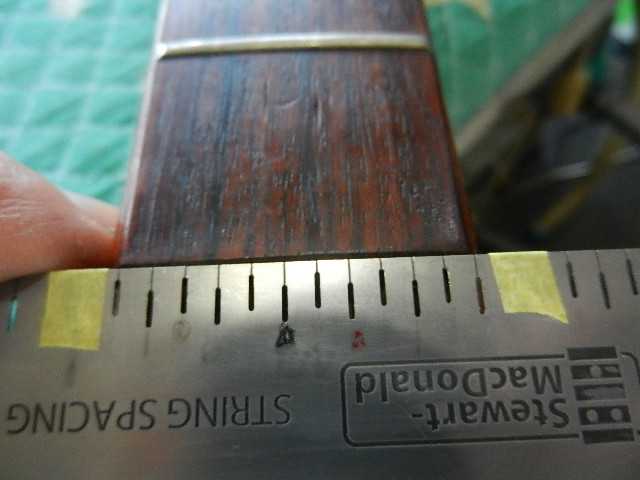

●フレットボードの両端の面取り角度が画像の通りで、フレットボードの幅は
面取りされていない部分からとします

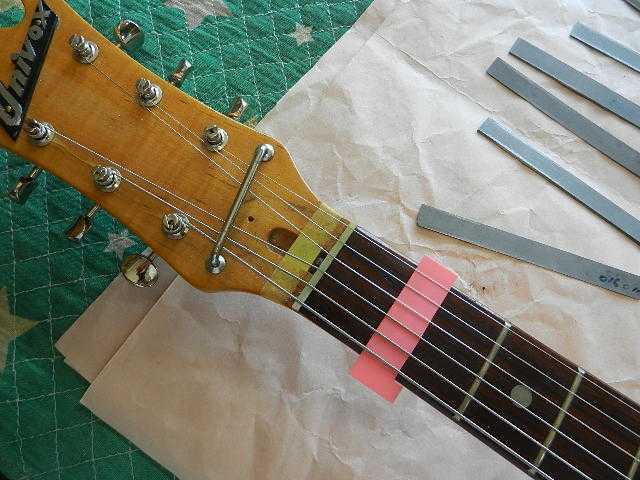

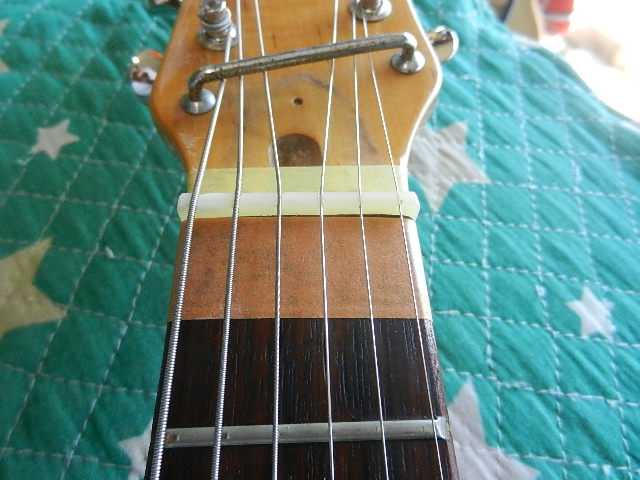

●荒削りのナットを仮置きして状態を確認します
●フレットを擦り合わせて行きますので、僅かに余裕を持たせて１フレットのクリアランスを
取ります

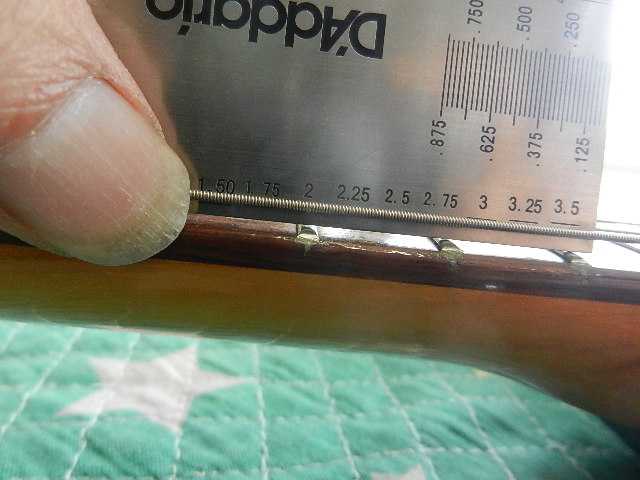

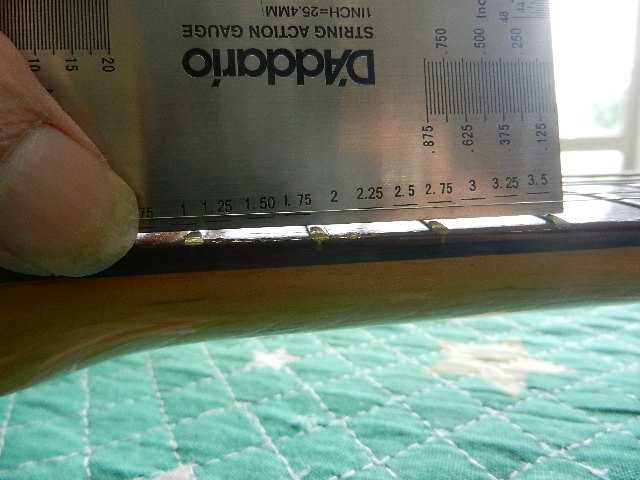

●6E/12Fを1.90mmにセットして擦り合わせて行きます
●1E/12Fは1.75mmにセットしておきます

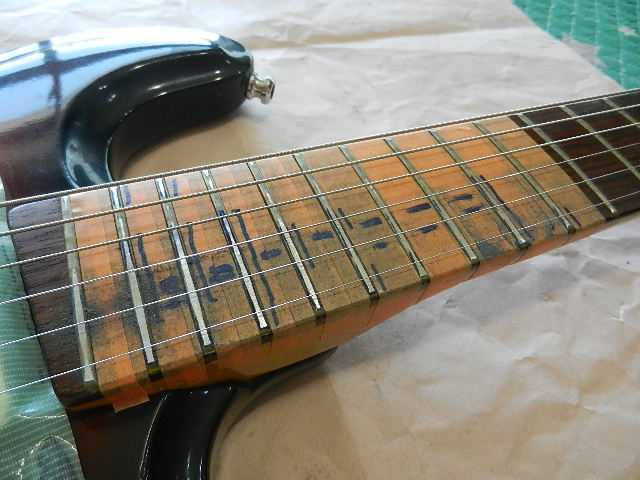

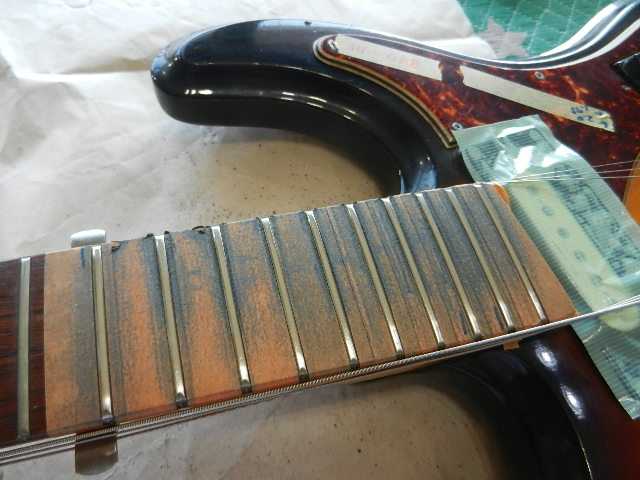

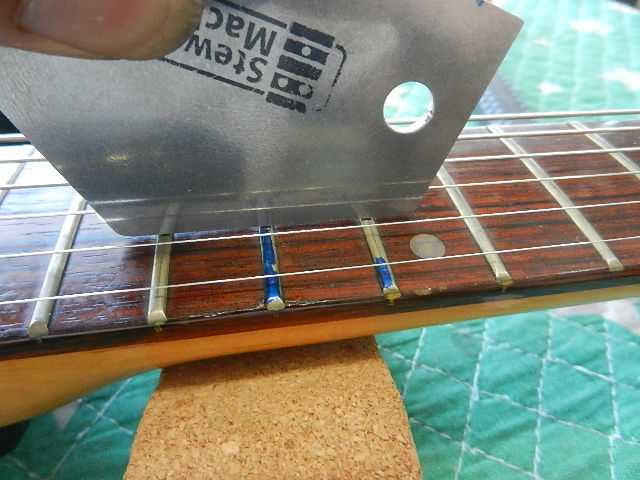

●押さえて音詰まりするポジションをマーキングします。
●13Fと18Fが左右のフレットよりも高いので、打ち込んで見ましたが段差は解消しませんでした

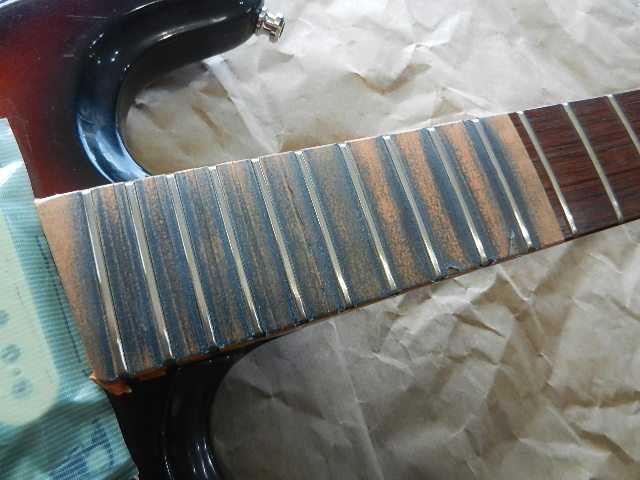

●擦り合わせして音出しテストと、繰り返しながら擦り合わせて行きます
●フレットクラウンを修復します
●更にチョーキングして音詰まりするポジションを擦り合わせて仕上げました
●オクターブチューニングを確認します。
6E弦は駒をブリッジ側に目いっぱい下げましたが、12フレットから上が高い状態です
ポジション的にこの位置は余り使わないので問題は無いと思います

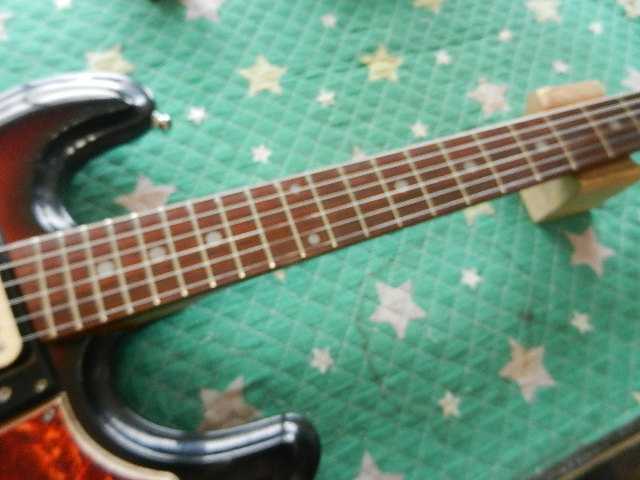

●フレットボードの仕上がりです
●6E/12Fは1.90mmにセットして有ります
●1E/12Fは1.85mmが現状では限界でした
●リペアの完了です
