◆Telecaster獅子丸 サーキット作成
ギターオーナー様は【よしやぎベイベー 一人ちんどん】 の唯様です
一度見たら絶対に忘れないパフォーマンスと言い、自作されたMars#03 Babyに続いて
凄いギターです
◆画像から確認します
●ネコ型エレキの４作目で完成度が高くなってます
70年代のスタンダードなサーキットを組んで行きます
P90とシングルの組み合わせなので、コンデンサーはP90用を使おうと思ってます
●匝瑳市・松山美術館のネコ展に出品するために張った弦は、見栄えは申し分無いのですが
ギター弦としては壊滅的なパフォーマンスだそうでダダリオに交換します。
●オクターブチューニングと全体のセッテイングを施します
◆リペア開始します
●ピックアップの位相の確認から必ず始めます

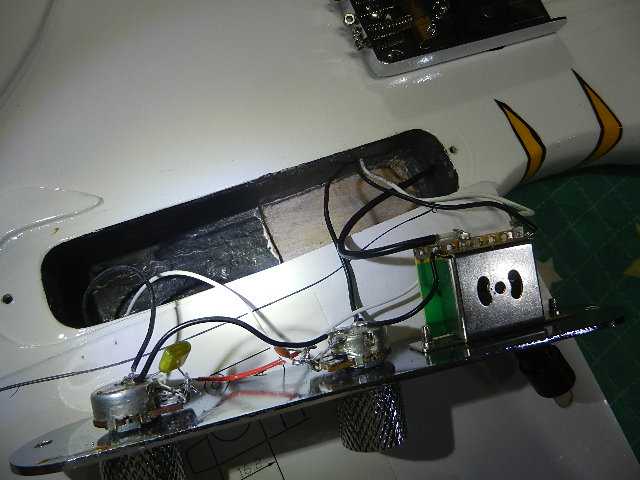

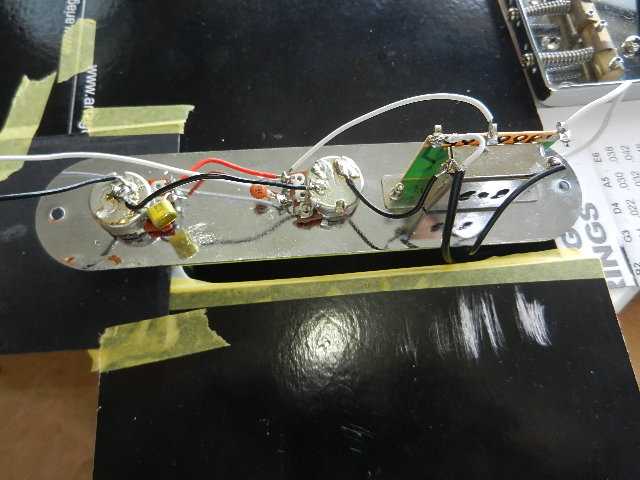

●サーキットを確認しますと、怪しいハーネスが使われているのと、Bポットに0.001の
コンデンサーを使う前提の配線では無いので配線を全交換します。
トーンのコンデンサーもP-90用に交換します

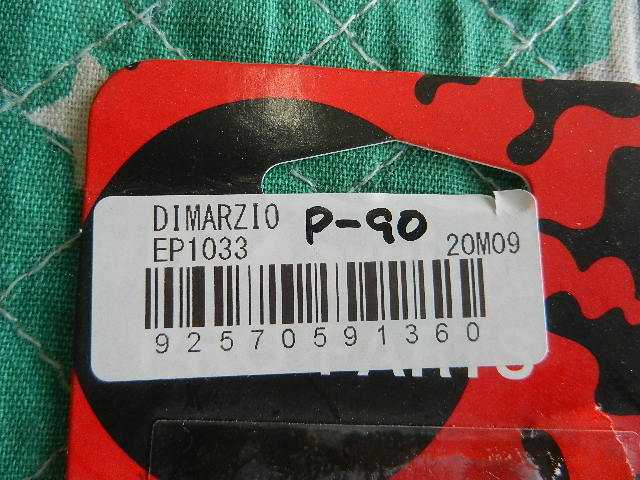

●P-90に使われる0.033mFのコンデンサーです

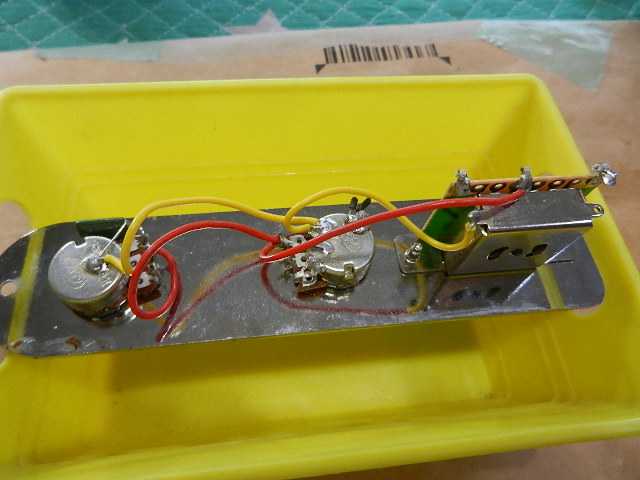

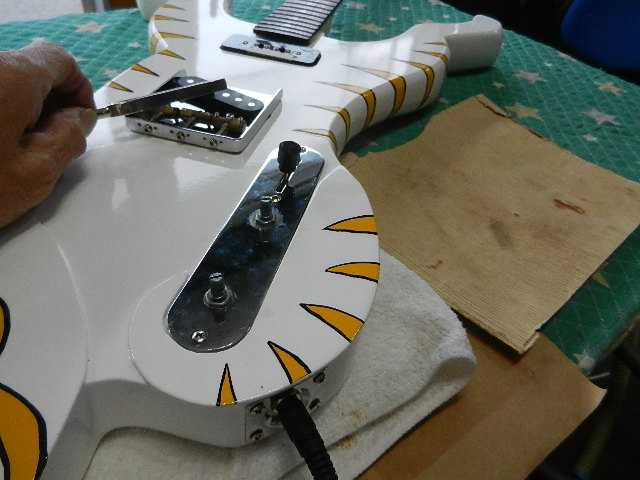

●弦アースを残しサーキットを組んで、音出しテストをして正常に作動する事を確認しました
●弦アースを接続してボディに組込むと、ピックアップの出力が極端に下がります。
ショートしている症状です
●サーキットを組込む際に、P-90のハーネスが干渉して入れ難いのかと思ってましたが、

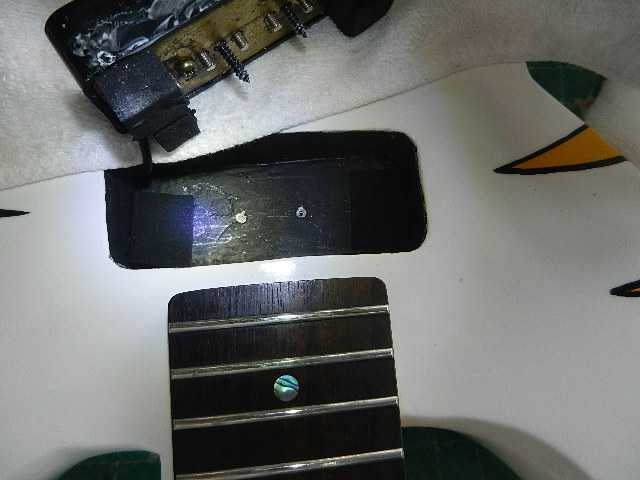

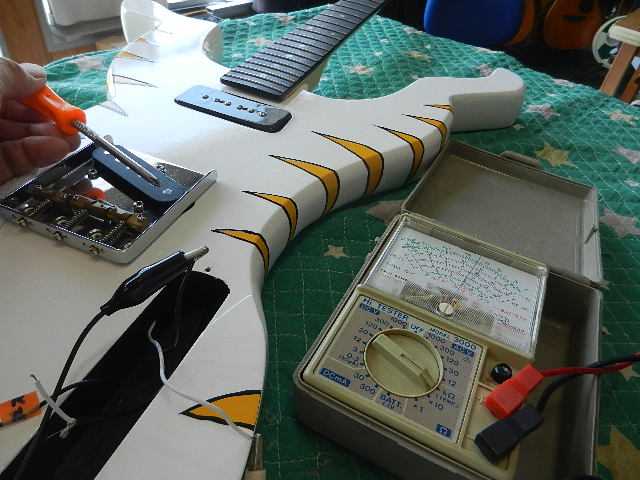

3Wayスイッチの部分のザグリが浅く、底面に接触して導電塗料が塗って有るので
ショートしていました。

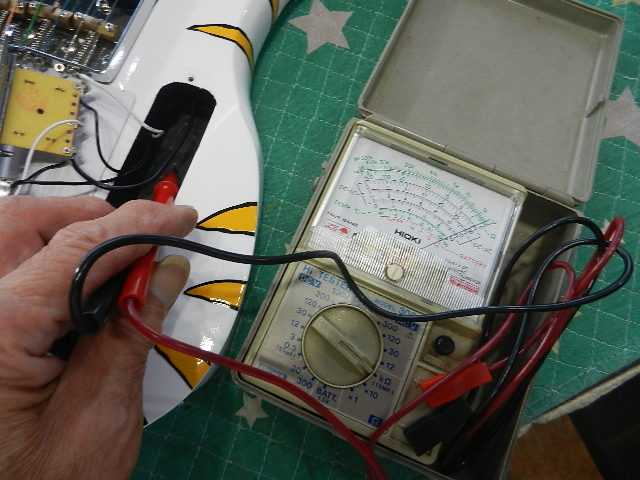

導電塗料はテスターで確認するまでも無いのですが通電します。
●3Wayスイッチの部分を５mm深くザグリます。
深くした部分に導電塗料は塗らない様にします

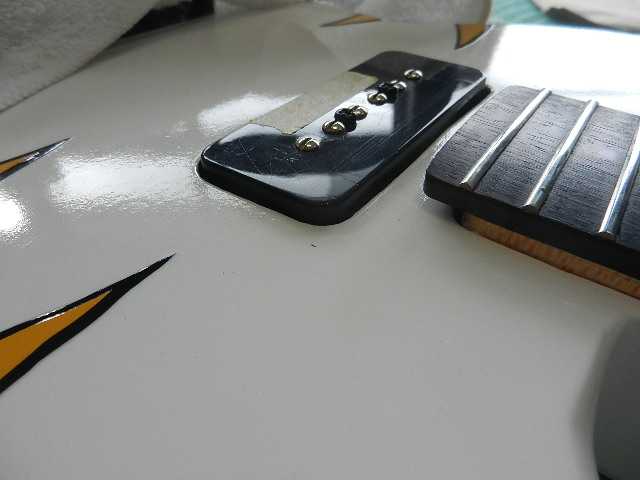

●フロントのP-90がボディと面一の高さまでしか上がらないので、外して内部を確認します

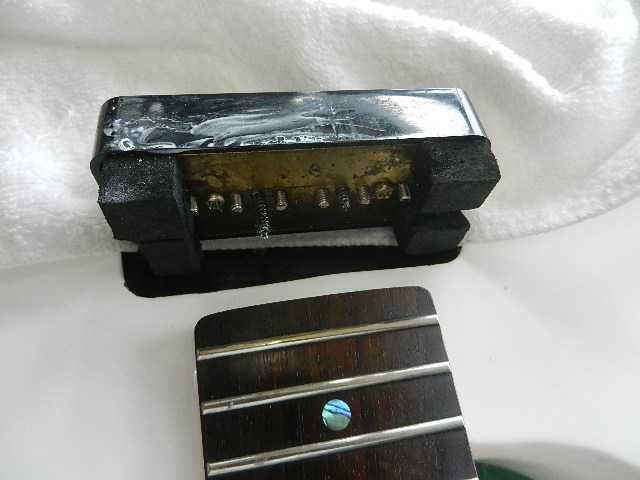

P-90をスプリングでボディに直付けするのは非常に難儀なので、ピックアップクッションを
使ってますが、10mm厚のクッションでは足りなかったです。
●ボディ側にクッションを追加で貼り付けました
●フロントとリアピックアップの音量のバランスを取ろうとP-90を上げると、
今度は取付ネジの長さ足りないので、P-90が外れてしまいます。
こっちはザグリが深かった様です。
ネジを交換するorネジの部分に板を貼るかの方法で対応します

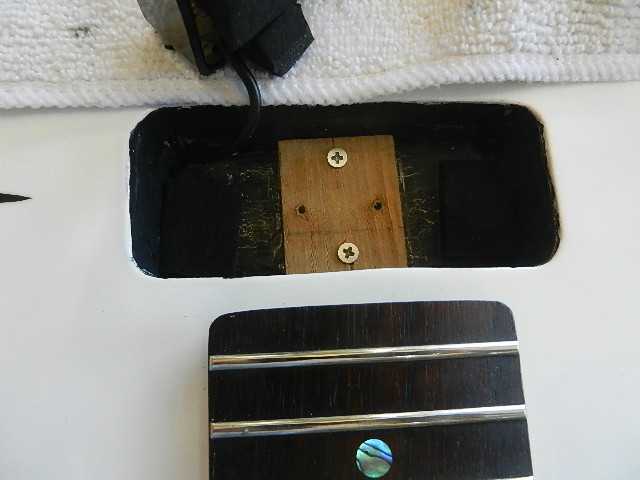

●ピックアップの底面に板を貼って対応します
導電塗料が塗って有るのでビス止めにします

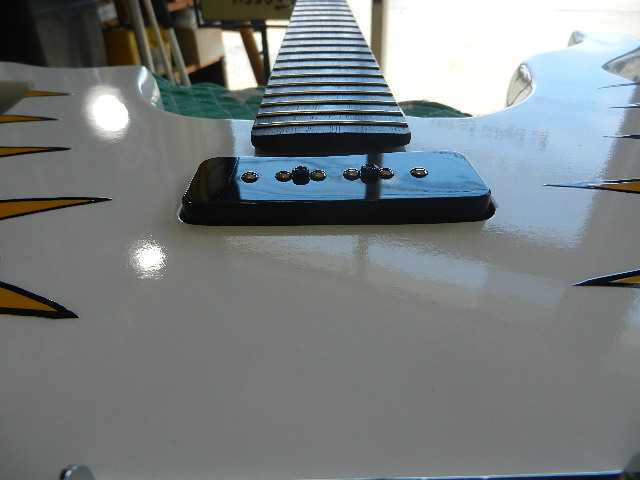

●フレットボードと同じ高さまで上げる事が出来ます
◆セッティングして行きます

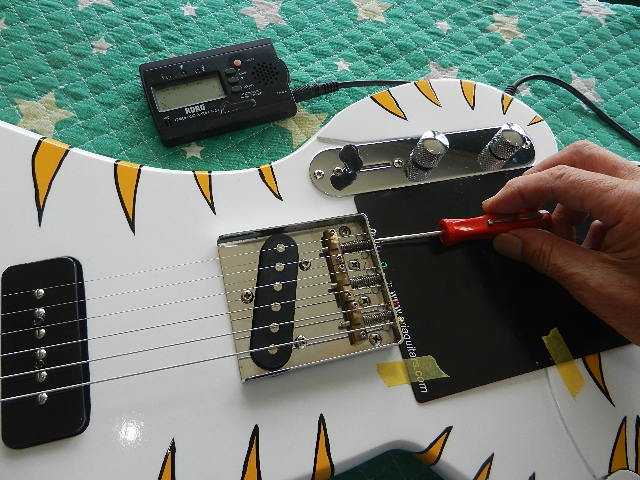

●ブリッジ駒を下げてからオクターブチューニングを合わせます
幸いにも６本全ての弦のオクターブが合いました

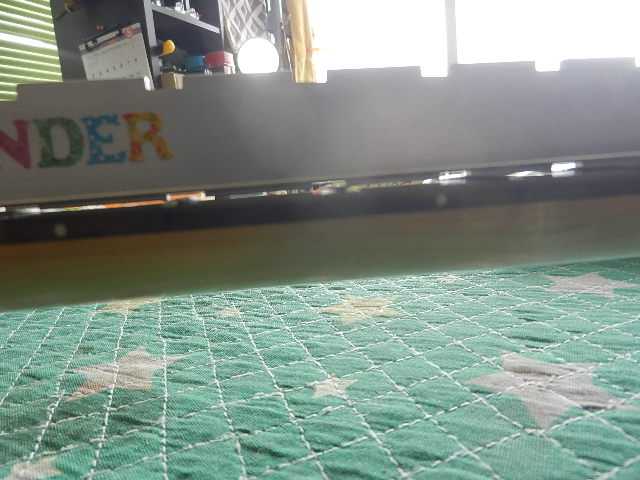

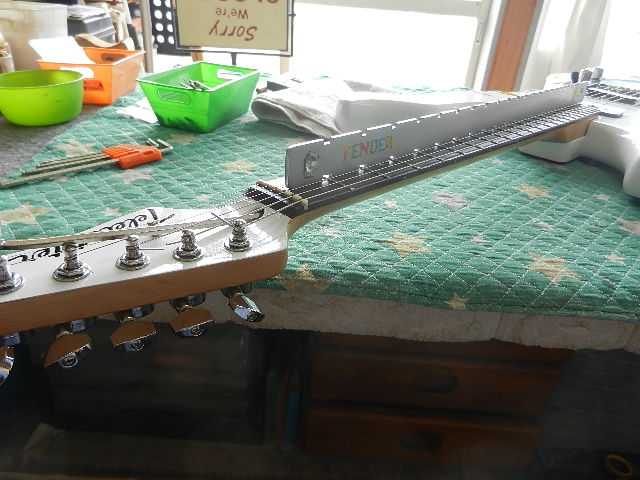

●順ゾリが有るのでロッドで矯正します

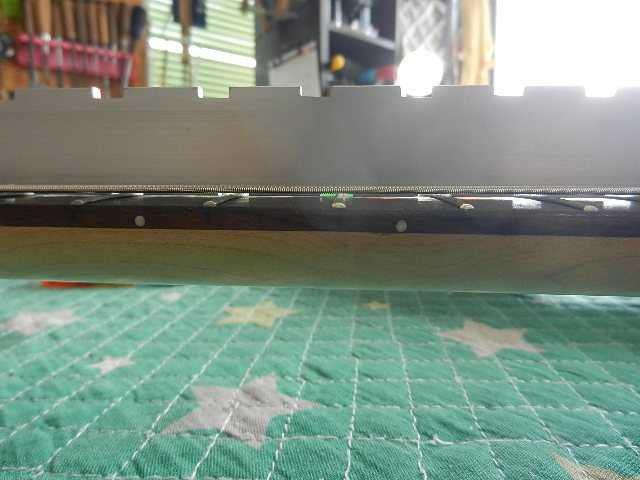

●ネックスケールで確認しながらロッドを締め方向に回します
●限界まで締めても僅かに順ゾリが残ります

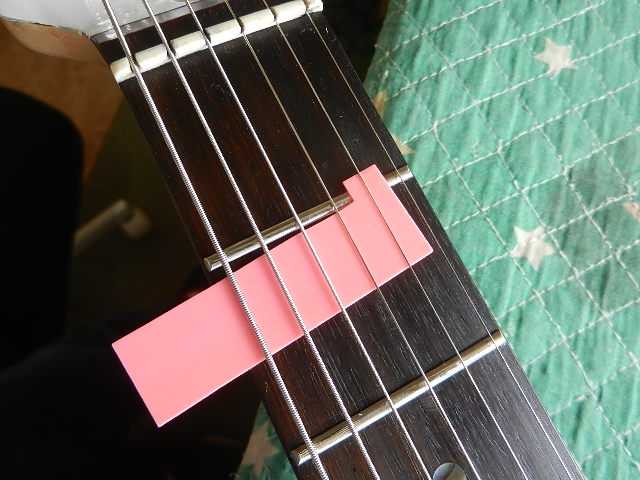

●１フレットのクリアランスは2B弦を微調整するだけです

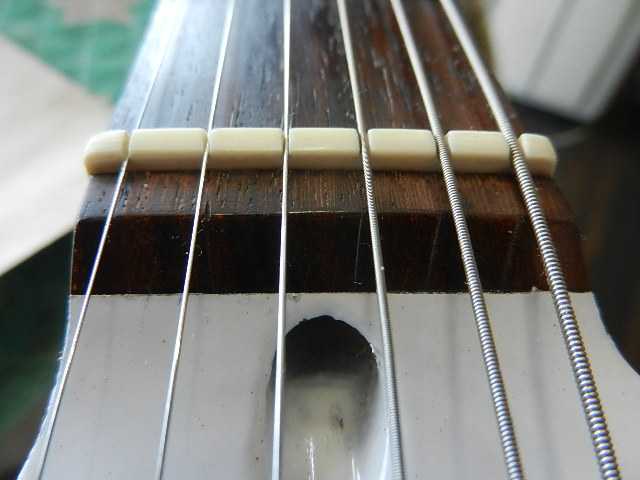

●ナット全体が獅子丸君の外観を損ねている事と、弦溝が深すぎますので全体を
サンディングしてシェイプを整えておきます
