2016.01.16
テーマ： 今日の出来事(305058)
カテゴリ： 分解・改造
以前より検討していた孫の３Dｓ修理ですが
先日オークションでジャンクの３DSを1000円で落札出来たので
今日は天気もよく明るいので修理してみました
１０００円だから文句はいえませんが非常に汚いですｗｗ
早速壊れたゲームカセットスロット部分を取り外しです
最初はヒートガンで裏から当てて温めましたが外気温が低いのか５分たっても溶けません
仕方ないのでハンダコテで取り外しです

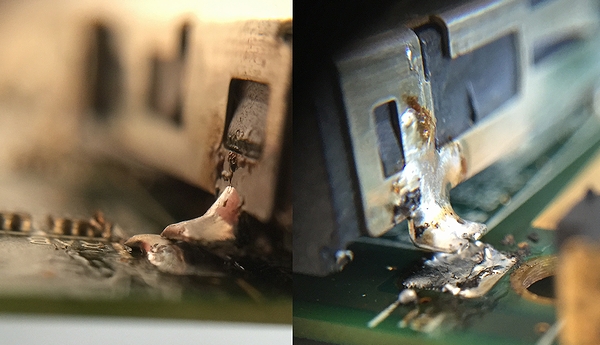

取り出し口の方に基板に刺さるピンが出ています
前の部分だけハンダを溶かして浮かします
部品取りの基板なので色んな所にこれ先があたって焼けますが気にしない ＾＾；

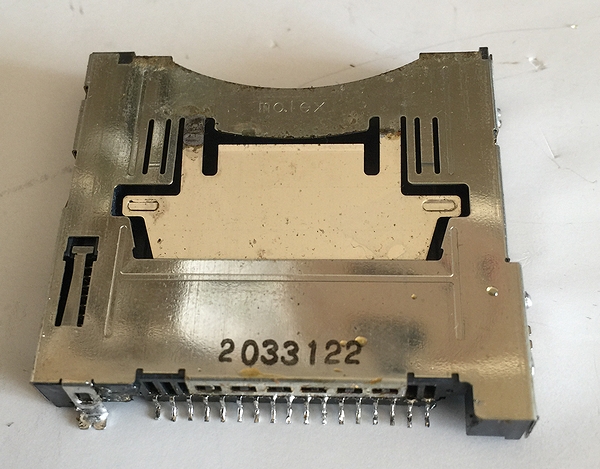

取り外したソケットはピンの歪みが有れば修正します

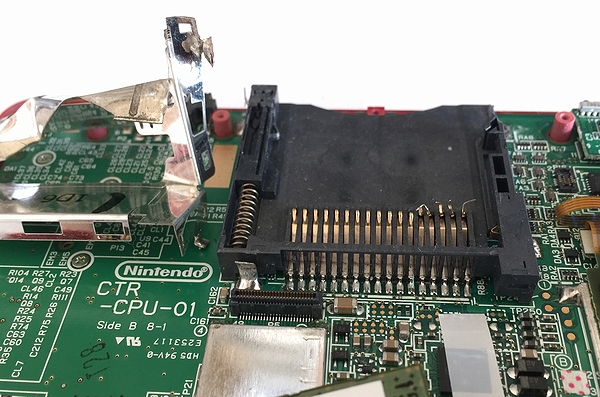

修理する側の３DSはカードスロット取り外し時に他の部分が壊れたら困るので
カードスロットのシールドの部分はニッパーで先に切り離します
そして細いニッパーでリード線も切ります

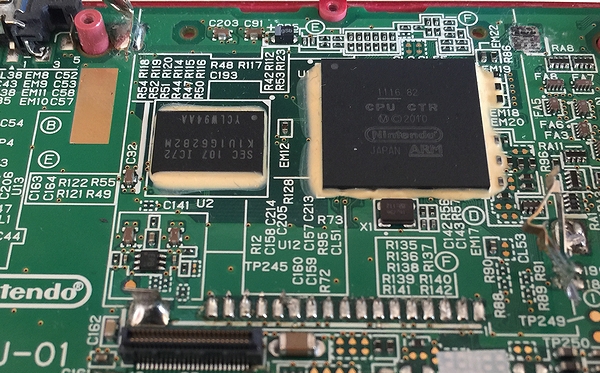

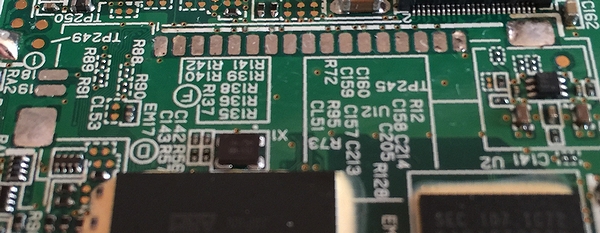

ピンだけになった部分を綺麗に取り除きます
こんな感じね ＾＾

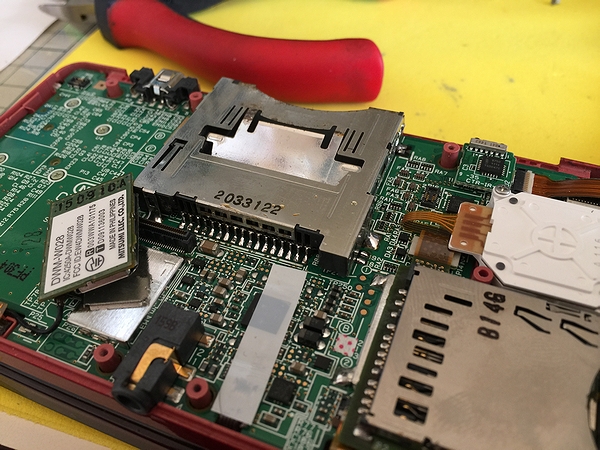

その後はソケットを半田付けするだけ
あかん！ 指が震えて綺麗にできん ；＿；

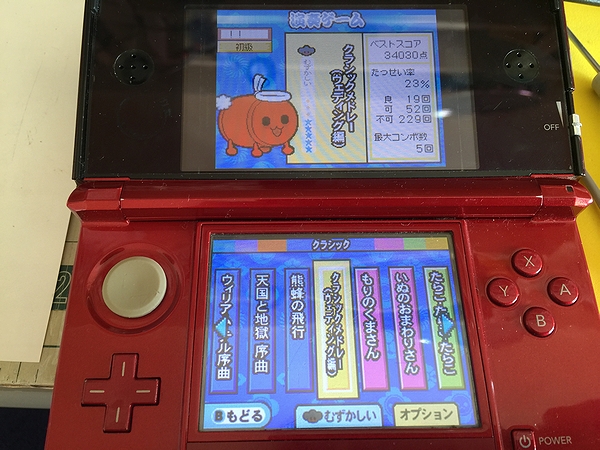

蓋を閉めて動作チェックです
３DS用のカセットがなかったのでとりあえずDSのかセットで点検
これで爺さんの格も上がったかな？ ｗｗ
修理される方は自己責任でね～～～
