今日もまた分解ネタですｗｗ
ダイソーで見つけたLED電球です＾＾
小さくても４０W相当です ほんとかなぁ～ｗｗ
早速分解ｗ

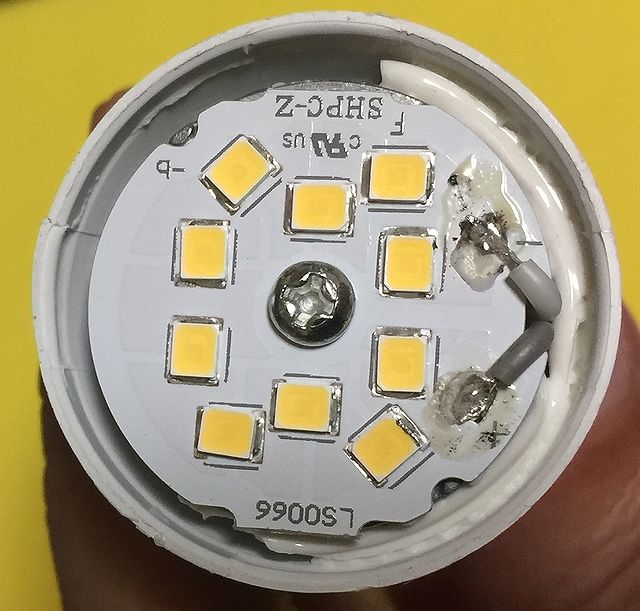

１０個付いてます＾＾
単純に3.4Vなら３４Vになります
なんかダイソーもだんだん商品が良くなってきてますね～

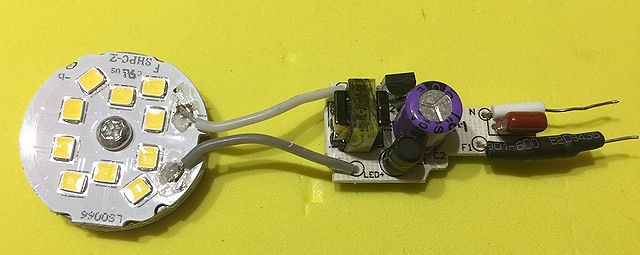

中もスッキリと見た感じも良さそうです
分解する前に電圧を測ればよかったのですが

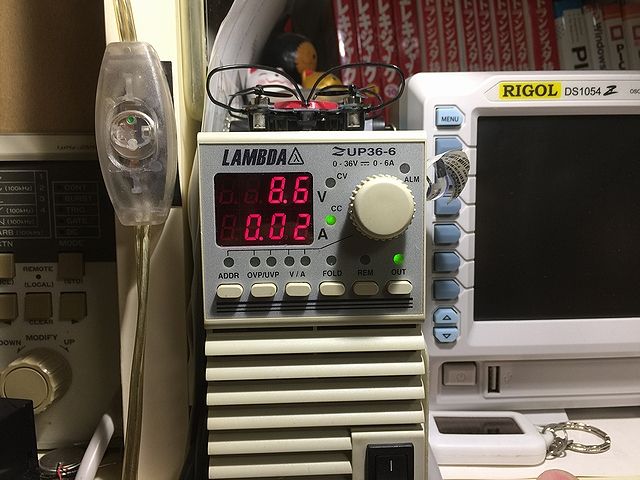

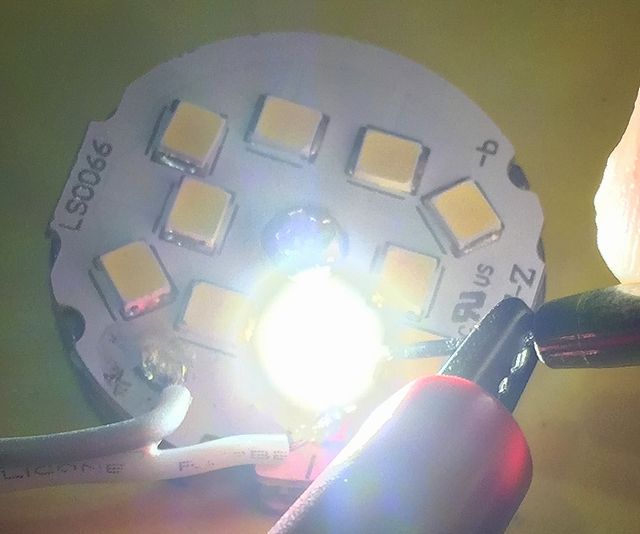

仕方なく１素子に定電流で２０ｍA出して電圧は最大12V掛けてみました
どうやら内部は２個直列に入ってる感じですかね～～
順方向電圧８．６Vもありました
ふ～～ 何に使おうｗｗ
追記：電圧
ローカルの方から突っ込みいただきました ＾＾；
内部は２個直列と書きましたが１個あたり4.3Vになるので３個じゃないのかと
言われてみれば最近の白色LEDは３Vで点灯しますよね～
ということは、３個直列と仮定して１個あたり約２．９Vくらいですかね？
１個だけを１２V（車で使用）で使ったとしても
抵抗のロスも少なくて済むのかな？
追記：BP9912C
使用されているICヒットしました
BP9912C これです
ダイソーで見つけたLED電球です＾＾
小さくても４０W相当です ほんとかなぁ～ｗｗ
早速分解ｗ
１０個付いてます＾＾
単純に3.4Vなら３４Vになります
なんかダイソーもだんだん商品が良くなってきてますね～
中もスッキリと見た感じも良さそうです
分解する前に電圧を測ればよかったのですが
仕方なく１素子に定電流で２０ｍA出して電圧は最大12V掛けてみました
どうやら内部は２個直列に入ってる感じですかね～～
順方向電圧８．６Vもありました
ふ～～ 何に使おうｗｗ
追記：電圧
ローカルの方から突っ込みいただきました ＾＾；
内部は２個直列と書きましたが１個あたり4.3Vになるので３個じゃないのかと
言われてみれば最近の白色LEDは３Vで点灯しますよね～
ということは、３個直列と仮定して１個あたり約２．９Vくらいですかね？
１個だけを１２V（車で使用）で使ったとしても
抵抗のロスも少なくて済むのかな？
追記：BP9912C
使用されているICヒットしました
BP9912C これです
