今日は天気もよくお散歩日和だというのに私はPCの前で頭を抱えてる

先日から触ってるレーダー基盤だが何かしっくりこない

配線が追いにくいので自分で作ろうとしたが何か引っかかる



ネット上で検索するとBISS0001互換というのが多いが

まぁ たしかにほぼピンコンパチなのだが





8番ピンの辺りがなんか違う

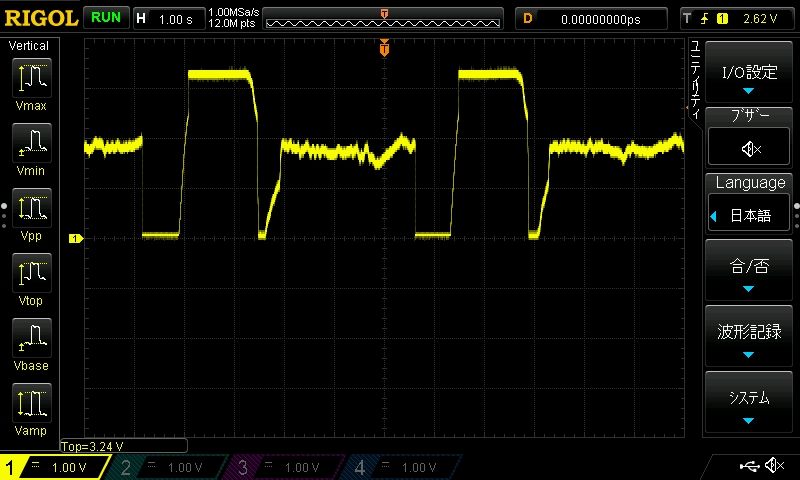

ここがVREFならばOPアンプの出力もかなり高くなるはず

電源は3Vのボタン電池2個で6V駆動しています

でも結果は・・・・・







そうだよなぁ~

BISS001が最大電圧5Vに対して

RCWL-0516の最大電圧は28Vになっている

目を凝らして中国のマニュアルを見ても・・・





よく見ると VINに見えるよね~

VDDは変わりないけど ここってVOUTじゃないのかな?

ここから3.3Vの電圧が出ていて

内部の分圧抵抗もここにクランプされているとか・・・

それなら大体辻褄が合うのだが・・・・


追記:自分なりの解釈?





こんな感じかな?








ユーチューブに動画をアップしている方からのリンクで

配線図ゲットしました

お借りします
