車用簡易チェッカーの制作

(2)
テーマ： 今日の出来事(305058)
カテゴリ： 電子工作
今日は2度めの書き込みです＾＾

会社の人がニミクーパーにバックモニターを付けるのに配線がわからない

まぁ　サイト見つけて配線は教えてあげたのですが・・・

もし間違っていたら困るということでチェックしながら配線したいとのことです

それでこんなの作ってみました



簡易型の電源チェッカーです

まずは制作から

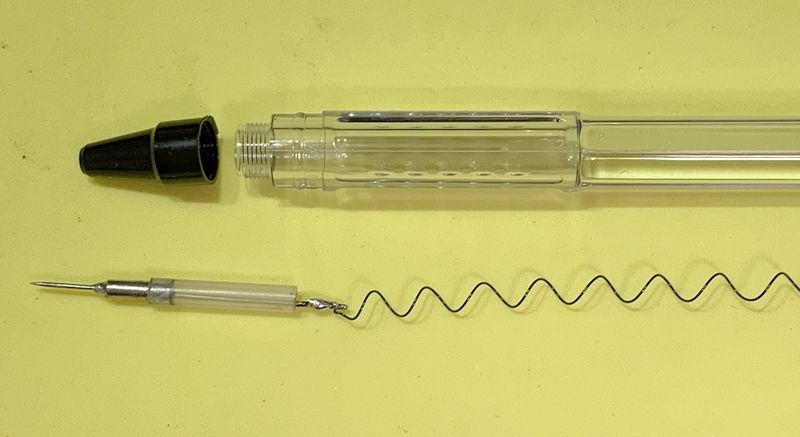

材料は適当で本体部分は100円で10本入っているボールペンです

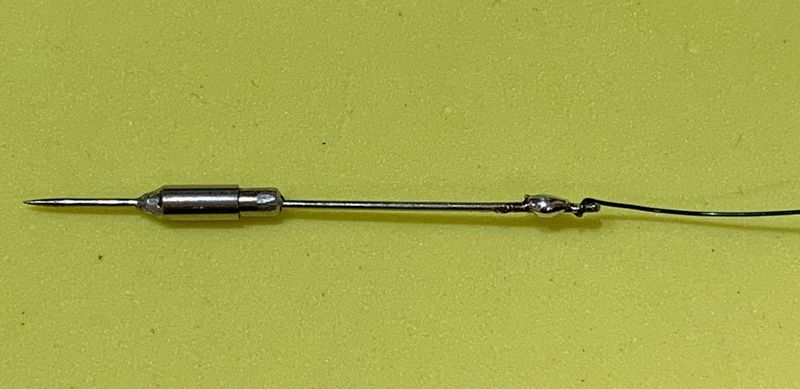

先の部分にマチ針を付け配線します

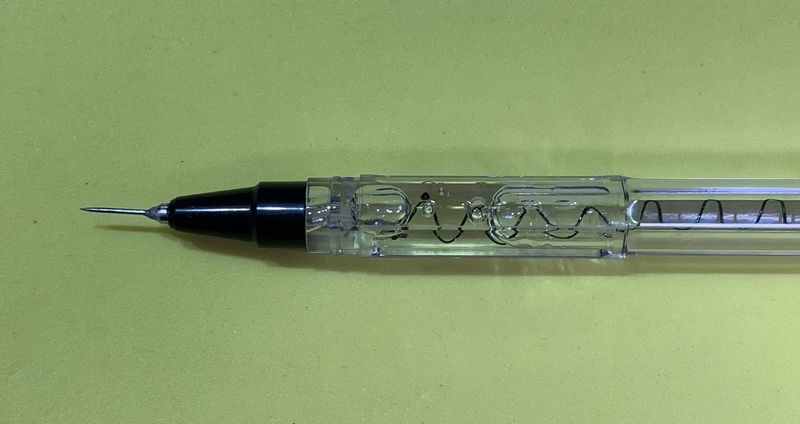

これで先端部分は出来ました

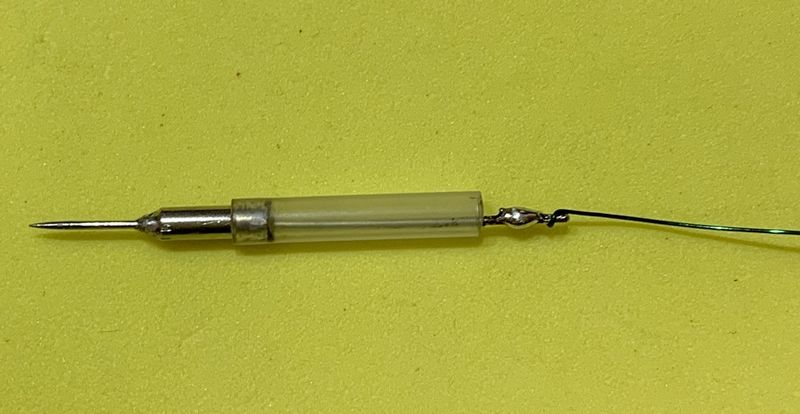

先のプローブが動かないようにUVレジンを流し込んで硬化します

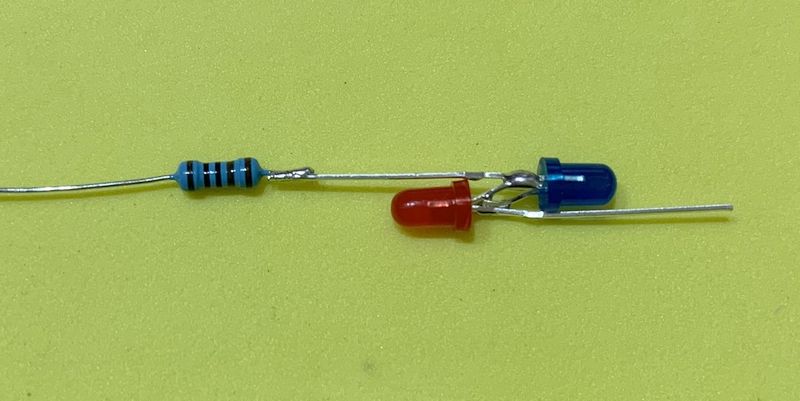

表示部分はLEDを双方向に抱き合わせて１ｋの抵抗を付けます

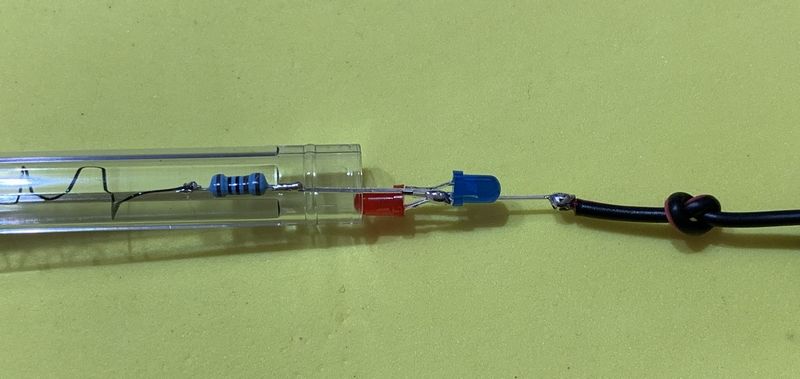

マイナス側のリードだしをしてからキャップを締めます

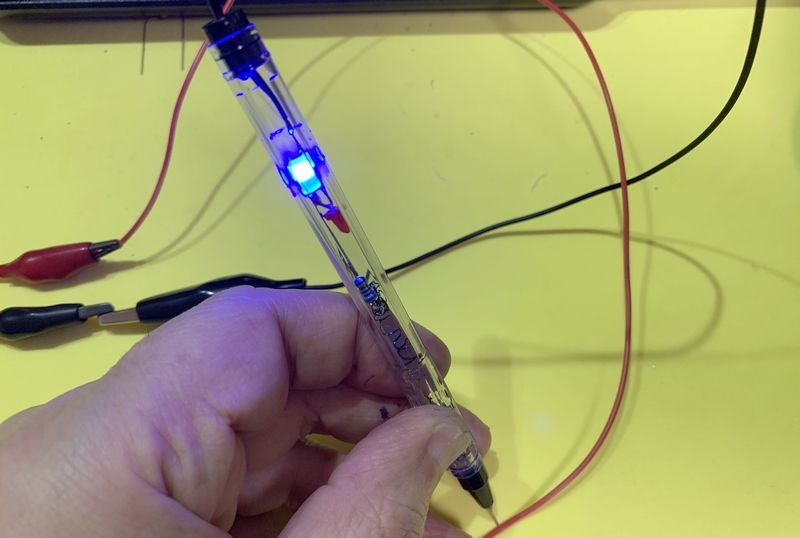

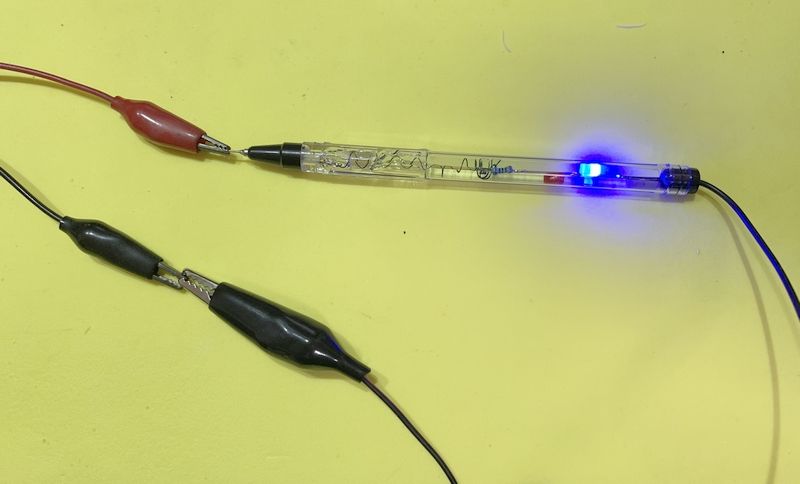

順方向の場合は青色のLEDが点灯して

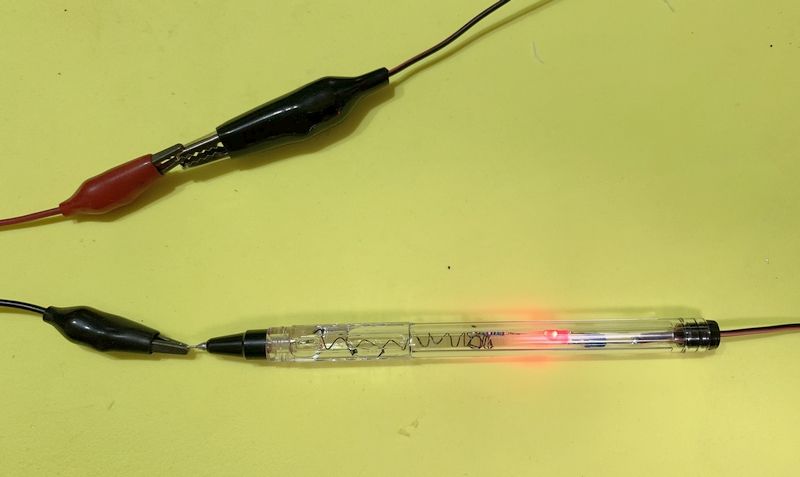

逆接続の場合は赤色のLEDが点灯します

単純な回路ですが使い便利が良いです



今回のポイントはプローブの先端をマチ針ですることで

被服の上からでも針を指して測れます

会社の人が皮を剥くのが難しいとのことだったので

まぁ　これでいいかぁ～　って感じです



明日持っていって喜んでくれればよいですがｗｗ
