2026.08.03
カテゴリ： ソフト開発日誌
Aliexpress で CHUXIA の Micro SD card を買う。今度はロボットデザインで容量 16Gbyte として売られている製品だ。

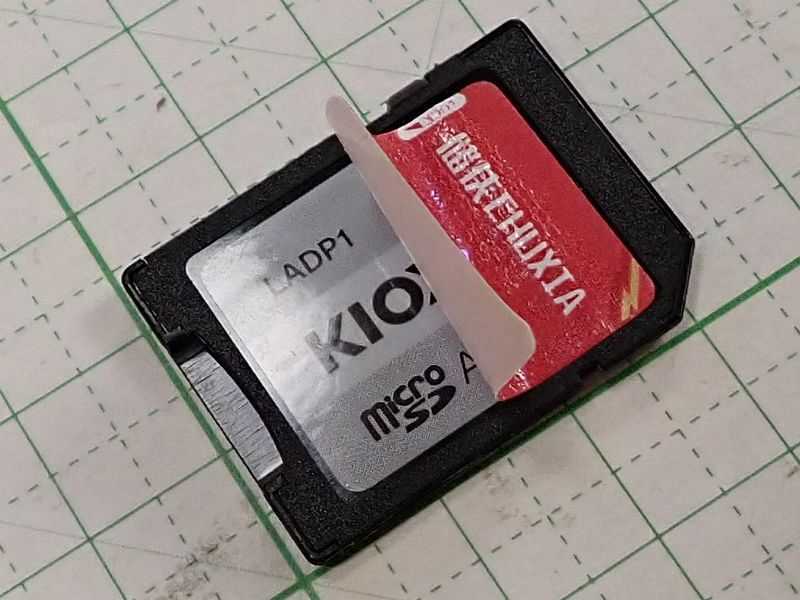

アダプタのシールに厚みが有る様に思えたので剥がしてみる。
ロボットデザインの Micro SD card に付いているアダプタのシールは強く貼り付いているので、ドライヤー程度の温度で温めながら剥がすのがやりやすいと思う。

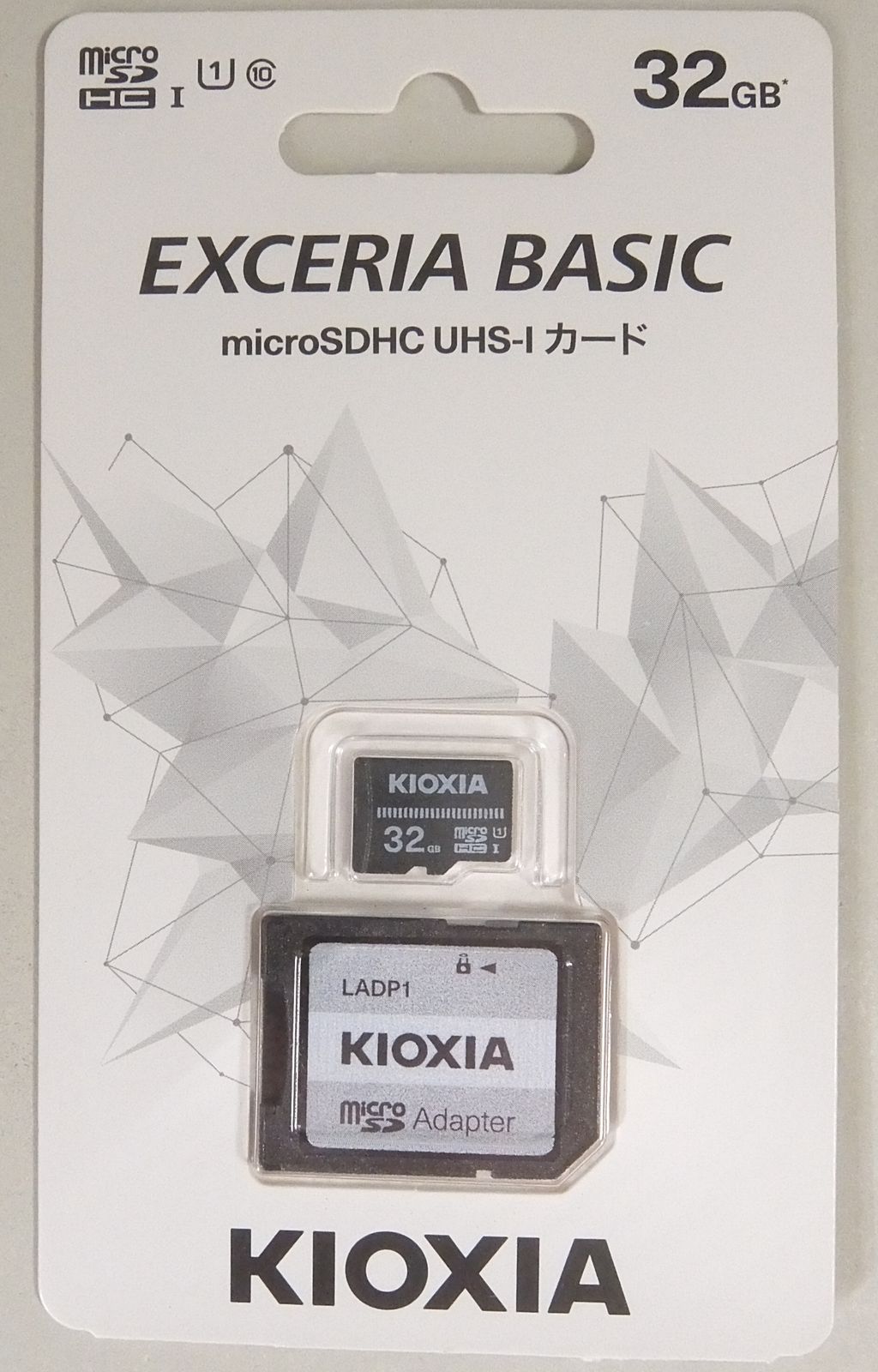

現れたのは KIOX.. あっ。これケーズデンキでバケットに盛られて売られている Micro SD card に付いてくるアダプタと同じような。

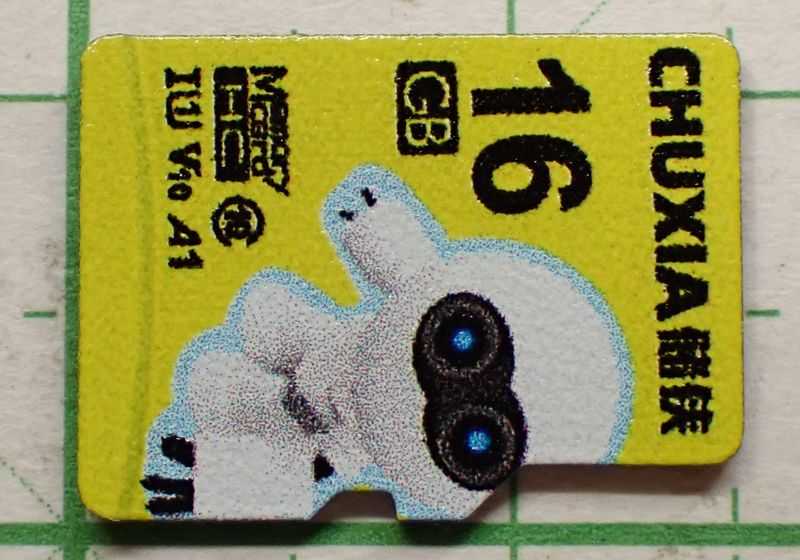

カードの表面印刷を見てみる。インクジェット印刷に見える。スクリーンを起こす程には手間は掛けていないか。それらしい表記は並んでいる。「Micro SD card の様な物」だ。

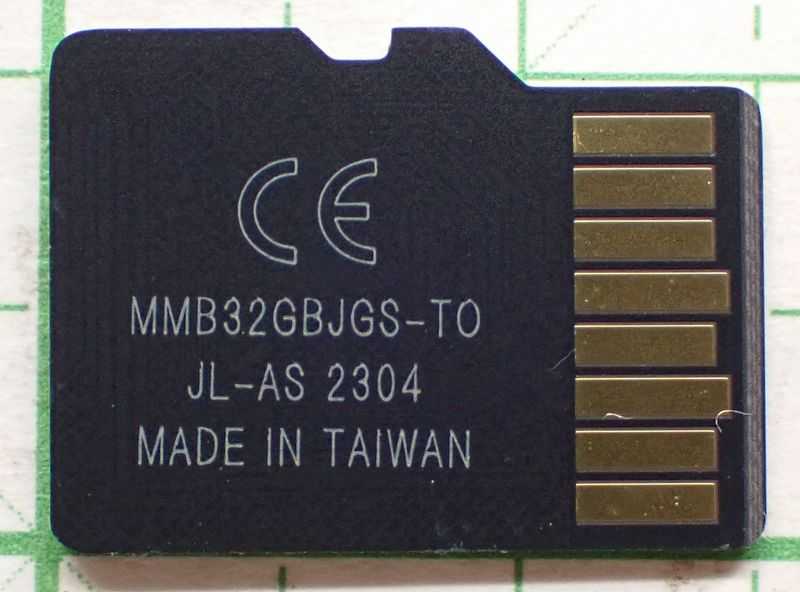

裏側を見てみる。MMB32GBJGS-TO (あるいは MMB32GBJGS-T0) ということは、これって 32Gbyte なの？
金メッキは厚みがありそうだ。ある程度の値段で売る積もりだったと考えられる。

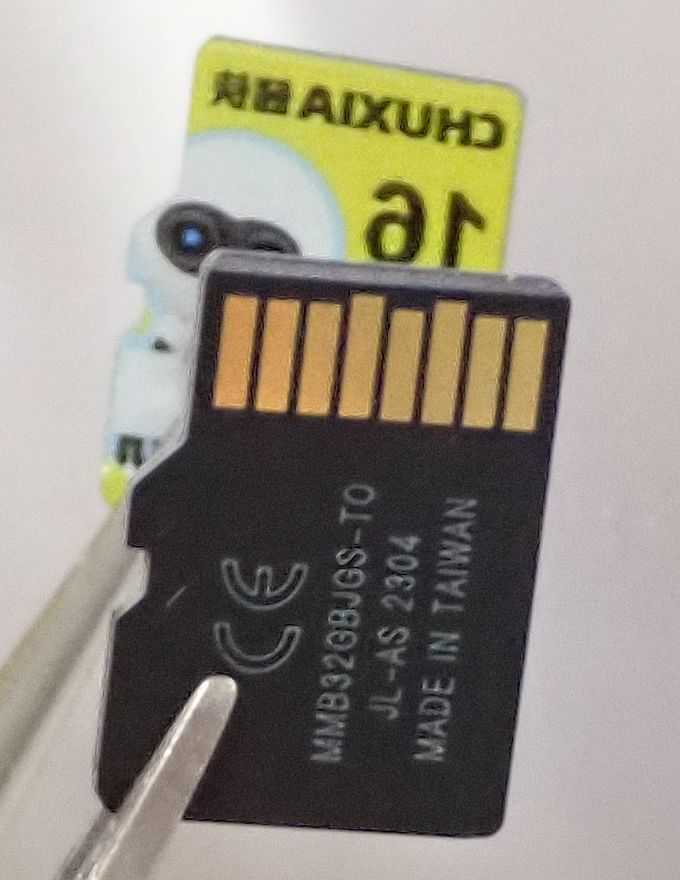

鏡写しにしてみて、表面・裏面を見てみる。二つの顔を持つ。
Raspberry Pi Zero W の起動メディアとして使って見る。 次は dmesg から (このリンク先は dmesg の全体, df, mount, swapon -v, fdisk の出力が含まれたテキスト)
"mmc0: Problem switching card into high-speed mode!" と出ているので Raspberry Pi Zero W では High Speed Mode でリンクしている。PC に接続する Card Reader にて Read 94.7Mbytes/sec 出ている。High Speed mode かつ十分な速度だ。別の日記で スピードテストの結果 を詳しく見ていく予定だ。
奇妙なのは カード認識情報が "SD16G" となっていることだ。続く容量表示は 29.1GiByte なので容量の正味は 32Gyte になる。"SD16G" は SD card から CID.PNM (Card IDentification.Product NaMe) を読み取ってそれを ASCII 表示した結果だ。規格上ここにカード容量を含める必要性はない。おおよそ表示可能な英数字を使う業界的な約束があるだけだ。
"SD16G" が読めると言うことは、テスト工程で "SD16G" を書き込んだ可能性が高い。半導体工場を出る前に容量 16Gbyte として使う積もりがあったと思われる。その続きとして、商品パッケージング工程の表面印刷にて 16Gbyte 商品のデザインが刷られた。
Linux kernel が認識した 29.1Gibyte は普通に使えている。
次の様なパーティション構成で、Raspberry Pi Zero W に入れて 40 日ほど使っている。SD Card 起因の問題は一度も発生していない。
負荷試験として coreutils をビルド(要パッチ), sg_utils をビルドし完了出来た。swap も 100Mbyte ～ 200Mbyte 程を使っている所を見ている。Raspberry Pi Zero W で使いそうもないパッケージを五月雨式にインストールすることも試して問題は無い。
Raspberry Pi Zero W は 1core, 1GHz, ARM v6l だ。Micro SD card に高負荷を普段使いで掛けることはほぼ無い。非力な CPU なので、Read/Write の間に休みが入る。
組み込みボードコンピュータのスロットに入れてしまえば、メモリに印刷された容量なんて見えないのさ。
アダプタのシールに厚みが有る様に思えたので剥がしてみる。
ロボットデザインの Micro SD card に付いているアダプタのシールは強く貼り付いているので、ドライヤー程度の温度で温めながら剥がすのがやりやすいと思う。
現れたのは KIOX.. あっ。これケーズデンキでバケットに盛られて売られている Micro SD card に付いてくるアダプタと同じような。
カードの表面印刷を見てみる。インクジェット印刷に見える。スクリーンを起こす程には手間は掛けていないか。それらしい表記は並んでいる。「Micro SD card の様な物」だ。
裏側を見てみる。MMB32GBJGS-TO (あるいは MMB32GBJGS-T0) ということは、これって 32Gbyte なの？
金メッキは厚みがありそうだ。ある程度の値段で売る積もりだったと考えられる。
鏡写しにしてみて、表面・裏面を見てみる。二つの顔を持つ。
Raspberry Pi Zero W の起動メディアとして使って見る。 次は dmesg から (このリンク先は dmesg の全体, df, mount, swapon -v, fdisk の出力が含まれたテキスト)
[ 6.691765] mmc0: host does not support reading read-only switch, assuming write-enable
[ 6.693637] mmc0: Problem switching card into high-speed mode!
[ 6.694704] mmc0: new SDHC card at address 0001
[ 6.695971] mmcblk0: mmc0:0001 SD16G 29.1 GiB
[ 6.700290] mmcblk0: p1 p2 p3
[ 6.693637] mmc0: Problem switching card into high-speed mode!
[ 6.694704] mmc0: new SDHC card at address 0001
[ 6.695971] mmcblk0: mmc0:0001 SD16G 29.1 GiB
[ 6.700290] mmcblk0: p1 p2 p3
"mmc0: Problem switching card into high-speed mode!" と出ているので Raspberry Pi Zero W では High Speed Mode でリンクしている。PC に接続する Card Reader にて Read 94.7Mbytes/sec 出ている。High Speed mode かつ十分な速度だ。別の日記で スピードテストの結果 を詳しく見ていく予定だ。
奇妙なのは カード認識情報が "SD16G" となっていることだ。続く容量表示は 29.1GiByte なので容量の正味は 32Gyte になる。"SD16G" は SD card から CID.PNM (Card IDentification.Product NaMe) を読み取ってそれを ASCII 表示した結果だ。規格上ここにカード容量を含める必要性はない。おおよそ表示可能な英数字を使う業界的な約束があるだけだ。
"SD16G" が読めると言うことは、テスト工程で "SD16G" を書き込んだ可能性が高い。半導体工場を出る前に容量 16Gbyte として使う積もりがあったと思われる。その続きとして、商品パッケージング工程の表面印刷にて 16Gbyte 商品のデザインが刷られた。
Linux kernel が認識した 29.1Gibyte は普通に使えている。
次の様なパーティション構成で、Raspberry Pi Zero W に入れて 40 日ほど使っている。SD Card 起因の問題は一度も発生していない。
Device Boot Start End Sectors Size Id Type
/dev/mmcblk0p1 16384 1064959 1048576 512M c W95 FAT32 (LBA)
/dev/mmcblk0p2 1064960 52510719 51445760 24.5G 83 Linux
/dev/mmcblk0p3 52510720 60391423 7880704 3.8G 82 Linux swap / Solaris
/dev/mmcblk0p1 16384 1064959 1048576 512M c W95 FAT32 (LBA)
/dev/mmcblk0p2 1064960 52510719 51445760 24.5G 83 Linux
/dev/mmcblk0p3 52510720 60391423 7880704 3.8G 82 Linux swap / Solaris
負荷試験として coreutils をビルド(要パッチ), sg_utils をビルドし完了出来た。swap も 100Mbyte ～ 200Mbyte 程を使っている所を見ている。Raspberry Pi Zero W で使いそうもないパッケージを五月雨式にインストールすることも試して問題は無い。
Raspberry Pi Zero W は 1core, 1GHz, ARM v6l だ。Micro SD card に高負荷を普段使いで掛けることはほぼ無い。非力な CPU なので、Read/Write の間に休みが入る。
組み込みボードコンピュータのスロットに入れてしまえば、メモリに印刷された容量なんて見えないのさ。
