ローン返済への道のり　～Ｇ魔編～

ポジションランプ取り付けｗ

平型端子
Y型接続端子

2000円ぐらいでオートバックスなどに売っています。
６個入りで、お得だったですよ。
他にも2つ入りで1400円くらいでしっかりした物が売ってありますよｗｗ

2005-12-03 16:21:21

まず簡単に配線の図を書いたらこんな感じです。。。

自分の場合は、キーシリンダの配線から電源を取りました。
（電源の取り出し方参照）
電源を取り出せたらもう後はこっちの思い通りに電飾付けれますｗｗ

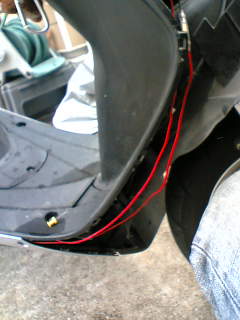

そして、キーシリンダーの配線のY型接続端子からスイッチ、右サイドカウル、メットイン、左サイドカウルとコードを１周させマス。

そして、そのコードとLEDのコードを割り込ませてハンダで取り付けたら、LEDを光らす事が出来ますｗｗ

＊フロントのポジはこんな感じに取り付けました。＊
まず、フロントカウルとライト部分のカウルを外します。
ライト部分のカウルはマイナスドライバーで簡単に外せます。

ウインカーの部分のパーツもレンズ外してハンダゴテかドリルで穴を空けて、LEDを穴から出してしっかりとめます。

んで、LEDのコードをキーシリンダーからとったコードに割り込ませて設置完了ｗｗ

＊リアのポジはこんな感じです＊（図）
まず、テールレンズ、ウインカーレンズを外します。
外れたらナンバープレートすぐ上のイジリ止めネジを外します。
そうしたら、ちょっと無理やりなんですが、リアのライト部分一式傾ける事が出来ると思います。
傾ける事が出来れば、ここを削ってください。絵なんで分かり難いかもしれませんが、リアライト一式だと思ってください。

カウルと接触してしまう部分です。コードを潰してしまうので･･･
ウインカーレンズもコードを潰してしまうところがあるので削ってください。
ウインカレンズを上から見たと思ってくださいm-_-m

（注意）
リアライト一式とウインカーレンズの削る位置をちゃんと合わせてください。

そして、上手くコードを通してウインカーレンズ、テールレンズをとめて、こんな感じに貼り付けました。

そして、フロントポジのように配線を割り込ませます。

このように、LEDのメカか見えるのが嫌だったらリアライト一式外さないといけないので、てまがかかるので自分はこうしました。
ちょっと、LEDの配線は短いと思うので、コードをつなげて延長したらやり易くなると思いますww

あと、ヒーズは外した方が名案ですｗｗ

＜これを参考にやり、異常が発生しても当方は一切保証いたしませんので注意してください＞
