●外部バッテリー作成３
なんとか挫けずにやる気が出てきたｗ しかし、 外部バッテリー作成２ でコンセプトに無理がある事がわかった。
さて、どうしよう？
◎世の中妥協も必要だ
というわけで、「安価」のプライオリティを最優先とし、他は妥協する事にした。
まず、送料がでかいので購入するショップを 秋月電子通商 のみにする。
次に、問題だった電池ケースは、見た目は妥協して普通の６本ケースにする。
あとはほぼ当初の予定通り。
（だんだん適当になってきたな・・・ｗ）
それでは、おさらい。
- ケースは単３形６本の物を使用。
- 出力電圧はW-ZERO3の標準充電器に合わせて５V（最大１A）にする。
- 電池の種類によって４本か６本かを切り替えるスイッチを付ける。
- 未使用時に電池を長持ちさせる為に、降圧回路より前の部分に電源スイッチを付けたい。
- 出力側は対応機器に汎用性を持せたいのでUSBコネクタ（Bタイプ）にしたい。
できれば別系統も用意したい。 - バッテリーエクステンダー２のマネをしてLEDライトも付けるか？ｗ
出力チェックにも使えるし。
◎いざ、部品チョイス！
実はもう注文して、次の日には品物は届いている。
メインとなる部品をまとめてみた。
・電池ケース
単３x６本 電池ボックス[BH-361B]・・・＠￥１００
見ての通り、電池を入れるケース。
直列６本接続となるが、途中で強引に直列４本の出力も取り出す予定。
・３端子レギュレータ
３端子レギュレータ[TA4805S]・・・＠￥１００
これは入力端子に電圧を加えると（最大定格１６V）５V（最大１A）が出力される不思議なIC。
コンデンサも付属するので便利。
バッテリー作成２ではオキシライド６本での発熱を心配したが、放熱板を付ける事にした。
・放熱板
３端子レギュレータ用小型放熱板（ヒートシンク）・・・＠￥１００
発熱したICの熱を放熱するアルミ製の板（そのまんまｗ）
しかしこれが後で問題に・・・ｗ
・USB端子
基板取付用USBコネクタ（Aタイプ、メス）・・・＠￥５０
W-ZERO3の電源端子（4.0mmΦｘ1.7mm）のオスコネクターがあればそれも付けたかったのだが、ないものはしょうがないので出力端子はこれだけ。
別にケーブルを用意するようだが、W-ZERO3ユーザーなら当然持っているだろうと勝手に考える。
（まぁ、これも妥協点の一つということで・・・。）
・スイッチ

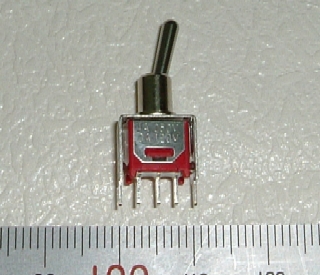

基板用トグルスイッチ3P ・・・＠￥１００（３個以上購入で＠￥６５）ｘ３個＝￥１９５
電源スイッチ、４本時６本時の切替スイッチ（と付けるならLEDライト点灯スイッチ）で３個使用。
２個買うなら３個買った方が安くて得だしねｗ
・基板
片面ガラスエポキシ・ユニバーサル基板Cタイプ（72x48mm）・・・＠￥７０
部品を取り付けてハンダ付けする基板。
名刺より一回り小さいぐらいのサイズ。
サイトでは＠￥７０なのだが、何故か＠￥６０で計算されててちょっと得した気分ｗ
・その他 配線や、ハンダなどなどは持ってる物を使ったので買わなかったが、買っても安いと思う。
で、合計してみると￥６１５ナリ。
（LEDは余ってる物があるのついでに付けようかなとｗ）
そして、 外部バッテリー作成４ へ続く・・・のだけど、ここでちょっと次回予告ｗ
◎外部バッテリー作成４予告
部品が届きいざ作成へ。
しかし、大きな落とし穴が俺様を待ち受けていた！
間違えた計算！
火を噴き煙を噴く発光LED！
・・・そして破棄・・・。
火を噴き煙を噴く発光LED！
・・・そして破棄・・・。
どうなる！外部バッテリー！
こうご期待ｗ
