超久しぶりの更新・・・。
キーレスリモコンでドアロック、アンロックの際にアンサーバック音が
欲しいと思い、いいのが無いかと探していると、こんなのがありました。
クラフトマン LOCK音（ロックオン）Ver2.4 BIG SOUND デュアルトーン
海外のドラマや映画を見てると、ドアロック時に「キュイッ キュイッ」
っていう場面が結構あるんだけど、あの音は殆ど合成で作っているらしい。
この音を岡山のカーショップ「 クラフトマン 」さんがリアルに作って商品化されています。
先日、商品が届いたのでA3に装着。
くらい取られるらしい。
本体￥20,000に工賃￥20,000は流石に勿体無いのでDIYで取り付けることに。
欲しい信号は
・常時12V
・ACC電源
・ドアロック信号
・アンロック信号
・ボデーアース
の5種類。
12V、ACCは簡単なんだけど、ドアロック、アンロックは車種によっては
結構面倒で、特にBMWやVW(=Audi)はドアアンロック時にもロック側に
でもクラフトマンさんのサイトで本体を購入して、ユーザー登録すると
取付実績のある車の配線データを提供してくれるので早速リクエスト。
送ってくれた資料を見ると、A3はドアロックモーターの信号より給油口の
ロックモーターから取るのが簡単とのこと。
アンロック時
ここから取れば、車速ロックや集中ドアロックにも反応せず、キーレスリモコンで
操作した時だけ反応するので、ACC電源でロック音キャンセルの制御も必要無くなります。
で、この配線を運転席再度の線の束から探したんだけど・・・ありません

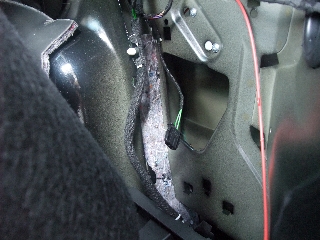

仕方無いので、給油口裏側(トランクルーム)のトリムは剥がして確認。
しかしこれまでの車とは違って、トリムが頑丈。外すのがとても面倒です。
このカップラーが給油口モーターの制御線。
これを辿っていくと・・・・車両FR側へ配線されておらず、後方の制御BOX(?)に結線されてました。
当初はいつでも設定を変えれるように、FRのコンソールBOXにLOCK音のコントロールユニット
を設置しようと思ってたんだけど、もう面倒臭くなってきたのでここにセットする事に。
丁度都合良く、常時12Vもトランクルーム内のシガーライターソケットから取れる配置。
コントロールユニットはこんな感じです。
ちなみにLOCK音はこのコントロールユニットでスイッチを切り替える事で、音質と音の感覚
を細かく設定出来、
映画「ワイルドスピード」のドミニクRX-7風 や 映画「007・カジノロワイヤル」のアストンマーチン風
の音が作れます。
次はサイレンをエンジンルーム内に取付。
しかし結局の所、コントロールユニットをトランクルームに設置しても、サイレンの配線を
ここまで這わせないといけないので、苦労は同じ ということにこの時に気づきました
サイレンはエンジンルームに丁度良い所があったのでイイ感じで付けれました。
しかしエンジンルームから車内へ線を引き込む場所が・・・
もうありとあらゆる隙間はウレタンPADで遮蔽してあって、線1本通すのも一苦労。
それでもなんとか隙間を探してやっとこさ装着完了。
結局丸一日仕事でした。
手の指は傷だらけ。年のせいか、腰も痛い・・・。
これなら工賃２万ってのも解らないでも無いなぁ。
最後にいろいろと設定を弄って気に入る音に設定完了。
しかし、かなり音が大きくて、近所迷惑な予感が・・・。
最後には、近くのパチンコ屋の駐車場でコソコソとやってました。

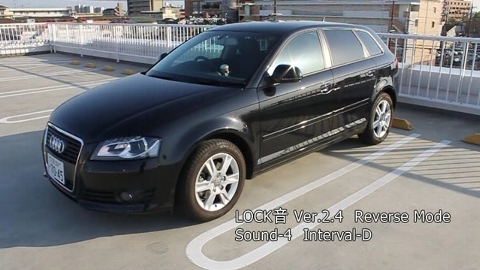

↓YouTube にUPしてみました。
キーレスリモコンでドアロック、アンロックの際にアンサーバック音が
欲しいと思い、いいのが無いかと探していると、こんなのがありました。
クラフトマン LOCK音（ロックオン）Ver2.4 BIG SOUND デュアルトーン
海外のドラマや映画を見てると、ドアロック時に「キュイッ キュイッ」
っていう場面が結構あるんだけど、あの音は殆ど合成で作っているらしい。
この音を岡山のカーショップ「 クラフトマン 」さんがリアルに作って商品化されています。
先日、商品が届いたのでA3に装着。
くらい取られるらしい。
本体￥20,000に工賃￥20,000は流石に勿体無いのでDIYで取り付けることに。
欲しい信号は
・常時12V
・ACC電源
・ドアロック信号
・アンロック信号
・ボデーアース
の5種類。
12V、ACCは簡単なんだけど、ドアロック、アンロックは車種によっては
結構面倒で、特にBMWやVW(=Audi)はドアアンロック時にもロック側に
でもクラフトマンさんのサイトで本体を購入して、ユーザー登録すると
取付実績のある車の配線データを提供してくれるので早速リクエスト。
送ってくれた資料を見ると、A3はドアロックモーターの信号より給油口の
ロックモーターから取るのが簡単とのこと。
アンロック時
ここから取れば、車速ロックや集中ドアロックにも反応せず、キーレスリモコンで
操作した時だけ反応するので、ACC電源でロック音キャンセルの制御も必要無くなります。
で、この配線を運転席再度の線の束から探したんだけど・・・ありません
仕方無いので、給油口裏側(トランクルーム)のトリムは剥がして確認。
しかしこれまでの車とは違って、トリムが頑丈。外すのがとても面倒です。
このカップラーが給油口モーターの制御線。
これを辿っていくと・・・・車両FR側へ配線されておらず、後方の制御BOX(?)に結線されてました。
当初はいつでも設定を変えれるように、FRのコンソールBOXにLOCK音のコントロールユニット
を設置しようと思ってたんだけど、もう面倒臭くなってきたのでここにセットする事に。
丁度都合良く、常時12Vもトランクルーム内のシガーライターソケットから取れる配置。
コントロールユニットはこんな感じです。
ちなみにLOCK音はこのコントロールユニットでスイッチを切り替える事で、音質と音の感覚
を細かく設定出来、
映画「ワイルドスピード」のドミニクRX-7風 や 映画「007・カジノロワイヤル」のアストンマーチン風
の音が作れます。
次はサイレンをエンジンルーム内に取付。
しかし結局の所、コントロールユニットをトランクルームに設置しても、サイレンの配線を
ここまで這わせないといけないので、苦労は同じ ということにこの時に気づきました
サイレンはエンジンルームに丁度良い所があったのでイイ感じで付けれました。
しかしエンジンルームから車内へ線を引き込む場所が・・・
もうありとあらゆる隙間はウレタンPADで遮蔽してあって、線1本通すのも一苦労。
それでもなんとか隙間を探してやっとこさ装着完了。
結局丸一日仕事でした。
手の指は傷だらけ。年のせいか、腰も痛い・・・。
これなら工賃２万ってのも解らないでも無いなぁ。
最後にいろいろと設定を弄って気に入る音に設定完了。
しかし、かなり音が大きくて、近所迷惑な予感が・・・。
最後には、近くのパチンコ屋の駐車場でコソコソとやってました。
↓YouTube にUPしてみました。
