2010.06.11

ノートPC(Latitude D830)にUSB3.0を接続

カテゴリ：ＰＣ周辺機器

ノートPC(Lattitude D830)のデータバックアップはこれまでLAN経由でNASに行っていましたが、もう少し高速にできないかと思い、最近流行（？）のUSB3.0を使って見ることにしました。

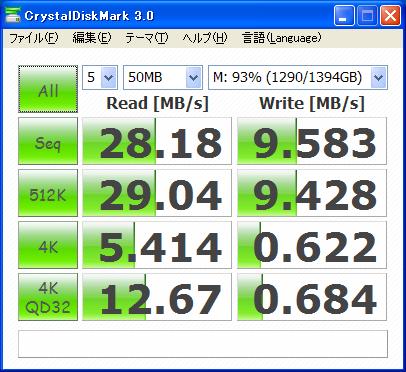

ちなみにNASのドライブ(Mドライブ)のアクセス速度は次のようになっていました。

Readが28MB/s, Writeが9MB/sとUSB2.0の外付けドライブを接続した時と同程度の速度がでています。

今回ノートPC用にUSB3.0のインターフェースとして購入したのは玄人志向のUSB3.0N2-EC34。

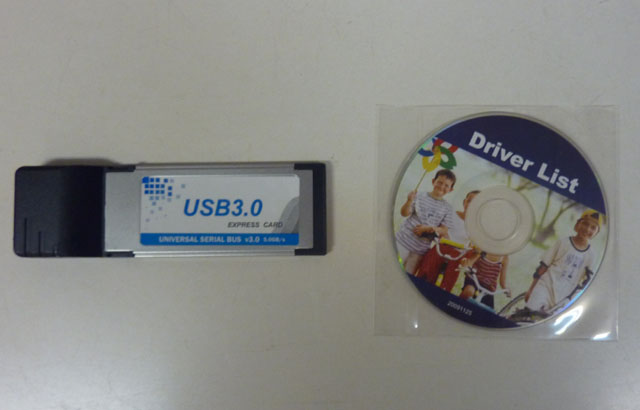

ExpressCard/34のカードです。
【超パソコン専門店】グッドウィルで 3,880円で購入しました。

今検索するともう少し安いショップもあるようですが、グッドウィルもアプライドも10000円以上購入すると送料が無料になるようなので、一緒に買いたいものがあるショップで買うのがよいようです。
USB3.0N2-EC34 3,680円～

パッケージはこんな感じになっています。

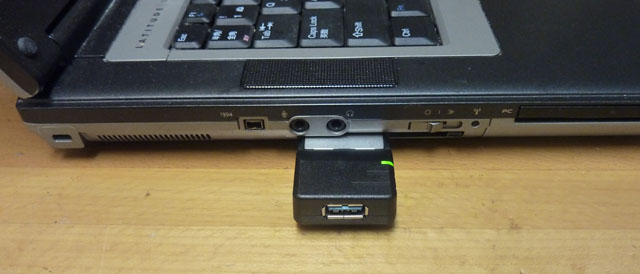

ノートPCに挿すとこんな感じになります。

ExpressCard/34なのでスロットに左寄せに挿します。
電源を入れたままずれた位置にさそうとしたらPCの電源が落ちてしまいました。
安全のためには電源を切った状態でカードを挿したほうがよさそうです。

USB3.0のカードだけあってもしょうがないのでHDDをUSB3.0に接続するための機器を買ってみました。

購入したのはタイムリーのUD-3000SAです。これはSATAのHDDをUSB3.0に変換してくれます。

【超パソコン専門店】グッドウィルで 2,980円で購入しました。

パッケージは表はこんな感じになっています。

裏はこんな感じです。

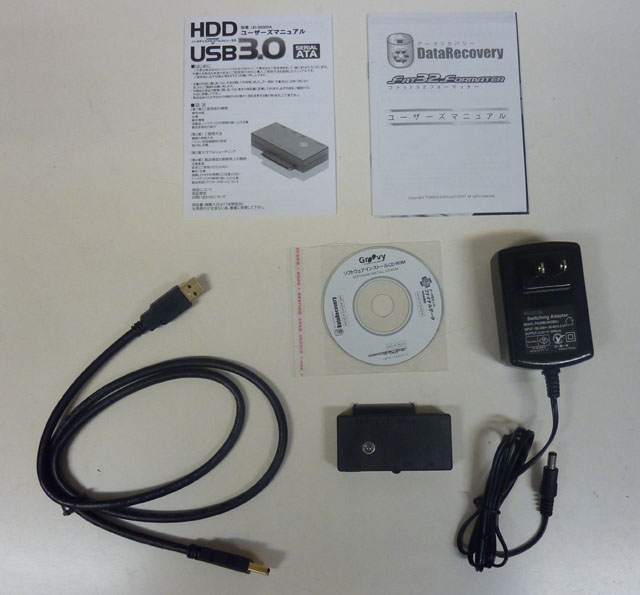

中身をとりだすとこんな感じです。

ファイナルデータ特別体験版とFAT32フォーマッターとデータリカバリーのソフトがついてきます。

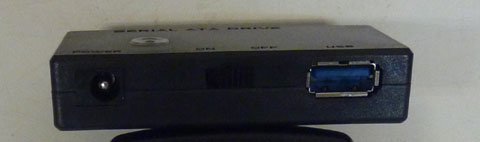

SATAをUSB3.0に変換するアダプター部はこんな感じで、USB3.0のコネクタとACアダプタのコネクタ、そして電源オン・オフのスイッチがあります。

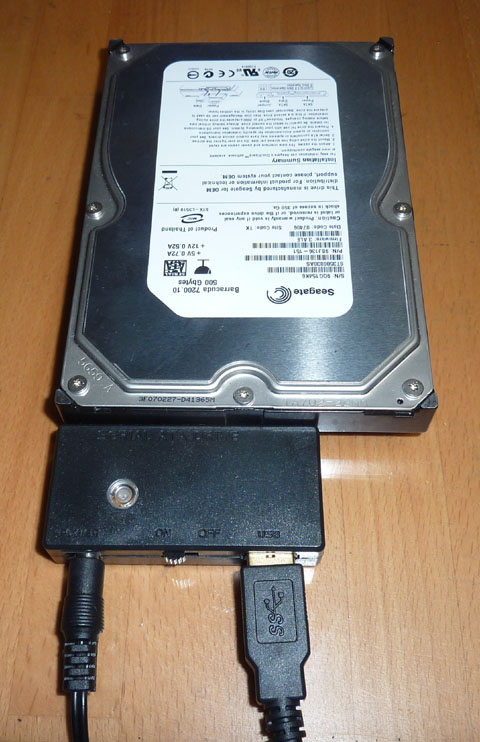

実際に3.5インチのSATAドライブを接続するとこんな感じになります。

今回は手元にあった Seagate Barracuda ST3500830AS を接続してみました。

仕様を確認すると「78 MB/s maximum sustained data transfer rate」と書かれているので、最外周で78MB/sの転送速度まででるようです。

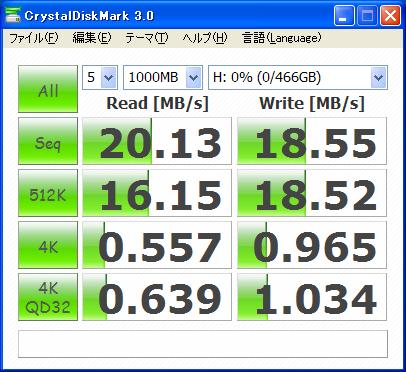

まずこのドライブをUD-3000SA経由でノートPCのUSB2.0のコネクタにUSB HUB経由で接続してベンチマークを測定してみました。

Readが20MB/s、Writeが18.5MB/sとUSB2.0のインターフェースがボトルネックとなったような結果です。USB2.0ならば30MB/s程度がでてもいいはずなのですが、USBハブにマウス、カードリーダ等のたくさんのUSBデバイスを接続しているせいか、少し低い転送速度になっています。

次にこれを新しく購入した USB3.0N2-EC34経由で接続して、ベンチマークを測定してみます。

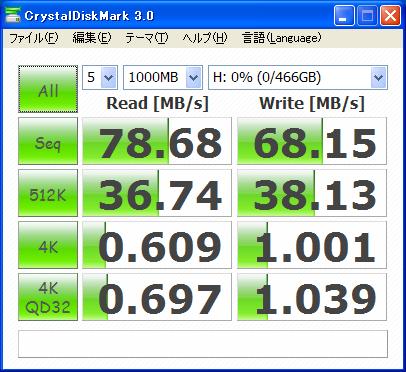

Writeが78MB/s, Readが68MB/sとUSB2.0ではありえない転送速度がでました。
78MB/sということで、ほぼドライブの性能がそのまま出ているようです。

USB3.0のカードを購入したことにより、70MB/s程度と、1GBのデータのコピーが15秒程度と、いままでの9MB/sでの2分程度から劇的な高速化ができたようです。

今回昔のHDDを使用したためこの程度の転送速度になりましたが、記事等を読んでいるとUSB3.0で100MB越えの転送速度をだしているようです。ちなみに最近１万円以下で販売している2TBのHDD WD20EARSはデータシートを見ると最大110MB/sがでるようです。
そのうち最新のHDDドライブやSSDを購入してテストしてみたいと思います。
