GPSモジュールNEO6バックアップ電池交換

(13)
テーマ： DIY　(3828)
カテゴリ： ＤＩＹ



先日からJJY信号を発生する装置を作っていますが、GPSタイプも作りました。
ブレボによるプロトタイプ状態ですが。

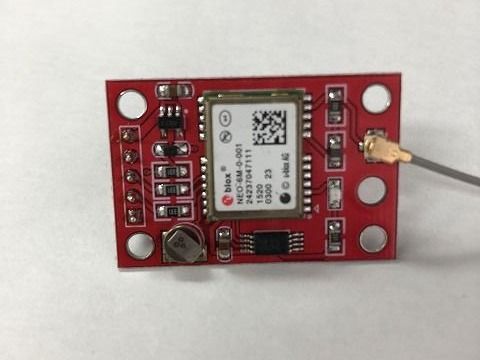

でぇ、格安GPSモジュールをAゾンで購入したのですが、メモリーバックアップの
電池？スーパーキャパシタ？が膨らんでいます。
設定はEEPROMに格納しているのでしょうが、それ以外はバックアップRAM上の保存？

電源を切ると、またGPSで位置を特定するまでにずいぶん時間がかかります。
このバックアップ電池？（電源）が不良なのでは無いかと思い交換してみます。

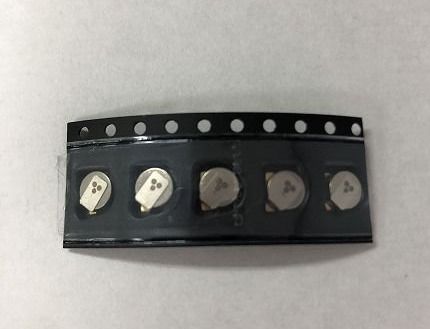

ebayで同型のスーパーキャパシタを購入しました。
XH414H-IV01E XH414HG-IV01E 3.3V 0.07F SMD Fala capacitor backup battery

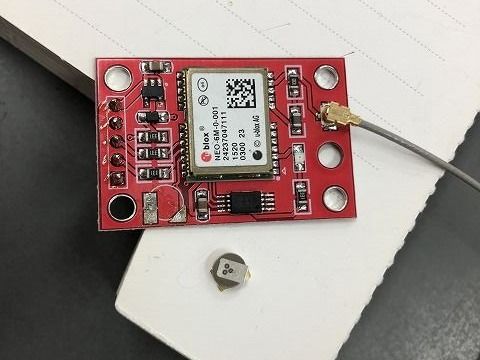

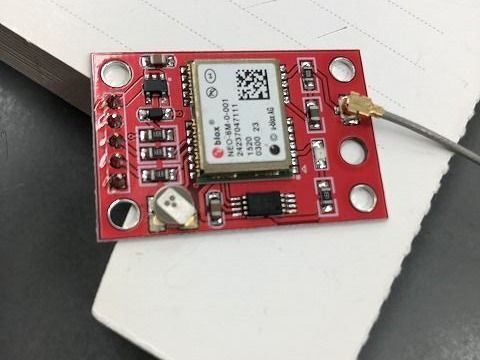

はんだコテで温めて外します。向かって左側の、広いパターンの方を先にはんだコテで温めて
持ち上げると取り外しがしやすいと思います。



実装して終わりです。

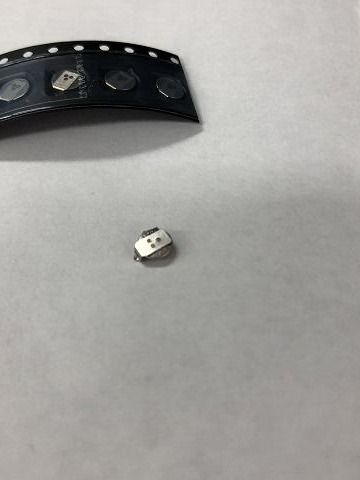

外した、電池？です。膨らんでいるのが分かると思います。
