今日は一日雨でしたねー。
昼からライトリレーの取り付け作業をやり始めました。
BSH-1HL
まず、ウンチクからですけど、
ミニは基本的に最悪ヒューズと同じ電流が流れてしまうので、
高効率バルブとか使うといろいろと問題が出てきます。
まず始めにバルブに挿してるカプラーが焦げます。
その次にライトスイッチが焦げます。臭いがするのですぐわかるんですけど。
右側カプラー右側がアースです

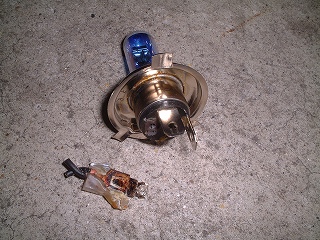

左側バルブのアースごと分離
と、まあこんな状態になったので、対策をしました。

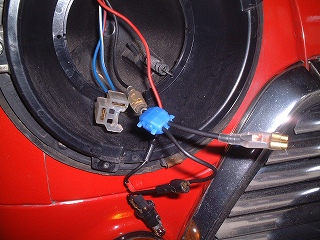

右側。アース部分だけ自作。

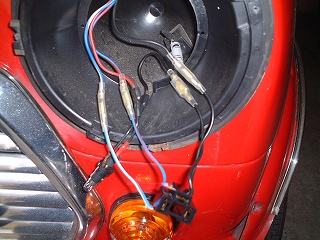

左側。他車カプラーを配線。
中央左の白いのがライトスイッチの差込口で焦げて茶色になってます。
仕方なく、自作リレーでスイッチ部分だけ対応。
コレだとコラムスイッチのＨＩＬＯ切り替えの時やパッシング時には
ダイレクトに電流が流れてしまうのでコラムスイッチが
壊れる可能性がありました。
と、いうわけでちゃんとしたリレーキットを導入する事にしました。
３年前にやっとけば良かったんですけど(￣∇￣;)
まだ仮止め段階なので変えるかもしれませんが。
電源はＢ端子から、アースはまだ未定です。

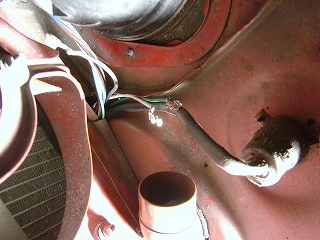

現行の配線と同じところを通して配線するためカプラーを分解。
苦労しました(ノ_-;)
ダクト抜いたら土がいっぱい落ちてくるし。
右側配線完成
元々の配線はスイッチの入力として使用。
バルブには３ｓｑの新しいカプラーをはめ込みます（＾＾）

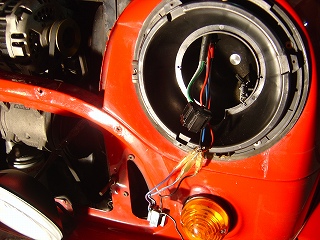

左側配線完成
左側の元の配線は要らないのでどうしようかと迷ったのですが、
そのまま残す事にしました。
今日はここまでで時間切れでした。
明日は完成させたいですねv(￣ー￣)v
