2015.02.17
※肝心なことを書き忘れました。動作OKです！ バンド切り替えスイッチの接触不良はありますが、これは古いラジオだとデッドストックでも無い限りほぼ間違いなく発生する現象で、不具合の内に入りません(^^)

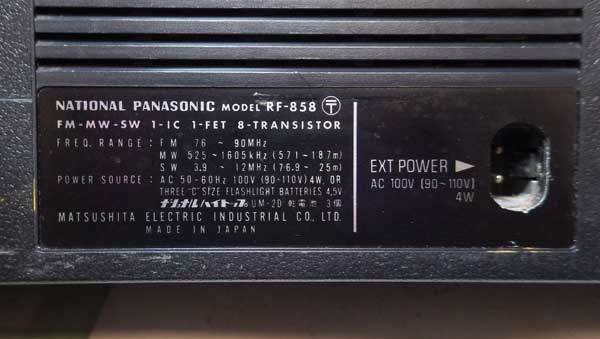

スリープタイマーもちゃんと付属しているし、動いているようですね！ そしてこれが銘板ですよ。

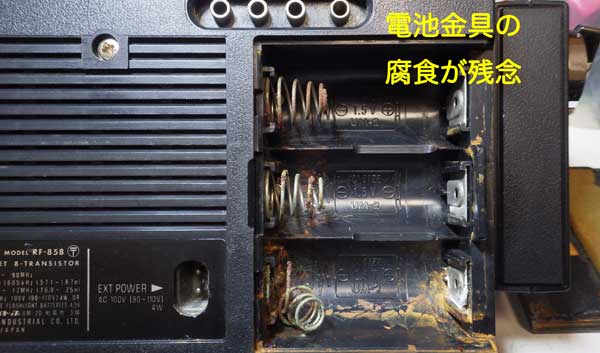

この頃のラジオにしばしば表記されているIC+FETと言うのに、何か憧れていましたね〜。そして唯一残念だった電池室内部、マイナス側の電極は交換必須の状態でした。
おそらく電池液漏れの影響でしょう、電源トランスのカバーがご覧の通り真っ赤っかになっていました(^_^;) 錆だけ掻き落とす可能性もあるので、ケイグ赤を染みこませて放置中です。画像はケイグで処理する前の状態です。

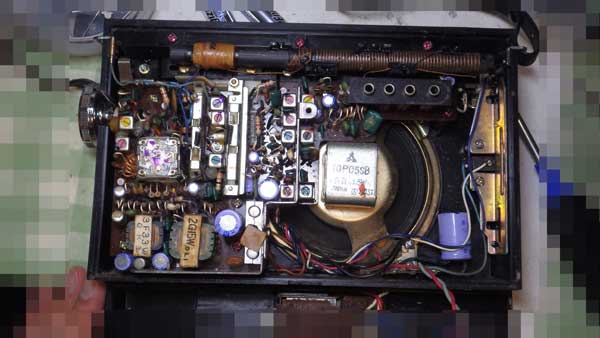

そして内部回路の全体です。バーアンテナが長いなぁ、最近ではバ−アンテナの長さと感度は比例しないと言うようですが、長い方が気持ちは良い(^^)

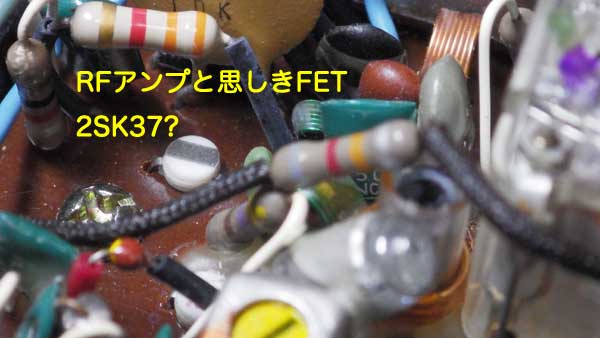

そしてRF増幅段らしい素子を発見！裏向きに付いているので型番が判りませんが、このマイクロディスクタイプのFETは2SK37しか知らないです・・・。

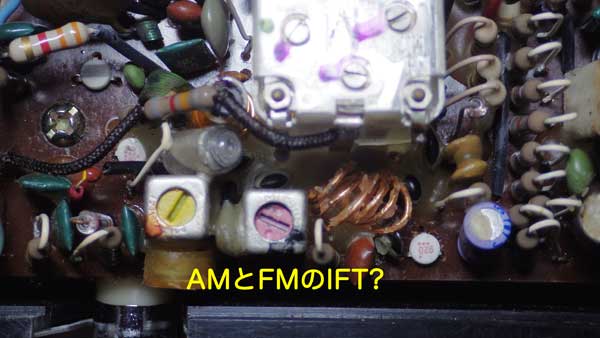

そしてポリバリコンの直ぐ横にあるのは多分IFTでしょう。
AMや短波用の局発コイル、アンテナコイルなどはポリバリコンの向こう側にあるのでは無いかと予想しています。

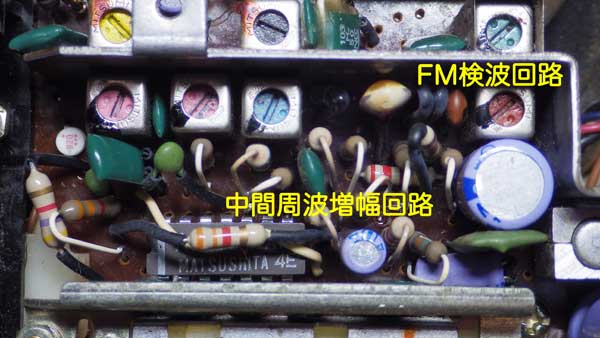

そしてこの部分がAM/FMの中間周波数増幅回路で、画面右上がFMの検波回路だと思います。

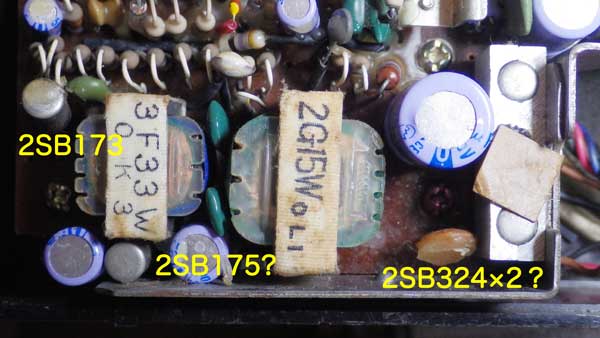

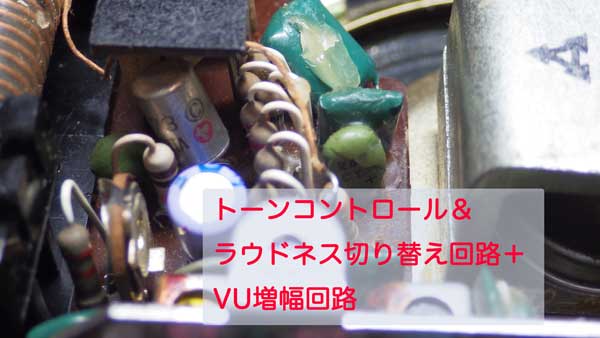

最後はAF増幅回路です。プリドライブが2SB173、ドライブは多分2SB175で、出力は2SB324×2と思います。
私は最初出力トランジスタがどこにあるのか判らず、結構探しましたねぇ(^^ゞ こんなアルミのブロックに挟まれているとは、予想もしていませんでした。と言うわけで私は見ているだけでも結構楽しめました(*^^)v
修復整備は慌ててやると何か間違えるので、トランスカバーの錆落としなどから始めたいと思います。
スリープタイマーもちゃんと付属しているし、動いているようですね！ そしてこれが銘板ですよ。
この頃のラジオにしばしば表記されているIC+FETと言うのに、何か憧れていましたね〜。そして唯一残念だった電池室内部、マイナス側の電極は交換必須の状態でした。
おそらく電池液漏れの影響でしょう、電源トランスのカバーがご覧の通り真っ赤っかになっていました(^_^;) 錆だけ掻き落とす可能性もあるので、ケイグ赤を染みこませて放置中です。画像はケイグで処理する前の状態です。
そして内部回路の全体です。バーアンテナが長いなぁ、最近ではバ−アンテナの長さと感度は比例しないと言うようですが、長い方が気持ちは良い(^^)
そしてRF増幅段らしい素子を発見！裏向きに付いているので型番が判りませんが、このマイクロディスクタイプのFETは2SK37しか知らないです・・・。
そしてポリバリコンの直ぐ横にあるのは多分IFTでしょう。
AMや短波用の局発コイル、アンテナコイルなどはポリバリコンの向こう側にあるのでは無いかと予想しています。
そしてこの部分がAM/FMの中間周波数増幅回路で、画面右上がFMの検波回路だと思います。
最後はAF増幅回路です。プリドライブが2SB173、ドライブは多分2SB175で、出力は2SB324×2と思います。
私は最初出力トランジスタがどこにあるのか判らず、結構探しましたねぇ(^^ゞ こんなアルミのブロックに挟まれているとは、予想もしていませんでした。と言うわけで私は見ているだけでも結構楽しめました(*^^)v
修復整備は慌ててやると何か間違えるので、トランスカバーの錆落としなどから始めたいと思います。
