　　MUSTANG DEVIL POLICE CAR！

キーレス　ＦＡＩ-820のまとめ

純正だと４００００円近くになってしまうので、社外のキーレスリモコンドアロックを付ける事にしました。
ヤフオクで即決５０００円があり、このキーレスリモコンドアロックは、トランクオープン機能が付いて、中々便利である。
しかし、買ったのはいいが、説明書に単純な説明で重要なことを書かれていない。
トランクオープンを使うには、リレーを使わないといけなく、リレーを買わなければいけない。
マスタングのトランクオープンする時は、かなりの大きさな電流でオープンするために、キーレス本体はわずかな電流しか取れないから、どうしてもリレーを使わないとキーレス本体が破損してしまう恐れがある。
そのことを一切説明に触れていなく、その出品者はいいかげんである。だからトラブルのだよ。
即決５０００円キーレスを出品している出品者で購入しないほうがいいだろう。
売るだけ売って、取り付け方法を教えてくれないというより、何も知らない。
メールしてもなんの返答が返ってこないからｗｗ
同じキーレスを出品してるのが多いから、アメ車にキーレスを付けるには知識が無いと本当に苦労しますので、アメ車の知識のあるアフターサービス万全の信頼できる出品者で購入したほうが無難です。
安いだけではダメだなｗｗ

前回にマスタング日本語マニュアルを落札しておいて本当に良かったよ。
参考になって重宝になったよｗｗ

これがキーレスリモコンドアロックです。中身は本体、リモコン、配線、説明書だけです。
マニュアルと合わせて作業した方が無難だろう。
まだ、取り付けしていませんが、緊張に配線を重視して取り付けたいと思っています。
購入したキーレスの説明書ですが、ドア開閉の配線取り付け方法は詳しく書いてありますが、トランクオープンの配線取り付けは赤丸の所の配線図だけで、なにも書いていません。
知らない人が見たら、これを見ても理解できずに、車に付いていると思う人がい多いはずです。

赤丸の所が、別途リレーを必要です。
（画像の漏洩、転用の恐れがあるために、詳細文を消してあります。）

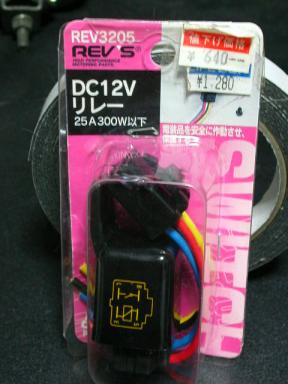

これがリレーです。
４年ほど前に某ホームセンターが店じまいの時に半額で購入して、ライトチューニングしようと思って、そのまま使わずに保管してあったｗｗ
まさか、使う時が来るとは予想もしてなかったｗｗ

ヤフオクで落札した、ディーラー用日本語サービスマニュアルをコピーした物です。
（画像の漏洩、転用の恐れがあるために、詳細、カラーコードを消してあります。）

これが、トランクリリースの配線図です。

こちらは、ドアロックの配線図です。

ご覧の通りに日本語で説明され、詳しく記載してあるので本当に重宝します。

作業する前に必ずバッテリーのマイナスを外してください！故障の原因になります!

パネルは隠しネジ３個がありますのでそれを外して、あとは、はめ込みなので上に持ち上げれば、このように外れます。

集中ロックの配線にキーレスの配線をこのようにスピーカーを外した方がやりやすいです。
下の写真に赤丸が配線パイプラインで丁度スピーカーの所になりますので、スピーカーから針金を通して、ダッシュＢＯＸにたどり着いたら、キーレスの配線を針金に途中で抜けないように完全に固定して、下の写真のように通します。

あとは配線加工して、スピーカーやパネルを付け元に戻します。
＊注意：盗難防止のためにキーレス本体の取り付けの詳細は公開しませんのでご了承ください。＊

次にトランクオープンの配線です。
トランクオープンのスイッチは、写真をご覧の通りにダッシュＢＯＸの中にあります。
（アメ車は、ダッシュＢＯＸの中にトランクオープンとガソリンオープンのスイッチがあります。）
カプラーを外して、トランクオープンの配線とリレーを加工して取り付けます。

キーレスの設置の写真ですがこのようにしました。

トランクオープンだけは成功したのですけどね・・・・・。
続きは後程にｗｗ

ドアロック＆アンロックの作動しない原因が、やっと分かった・・・・・。
1つのことでこだわり過ぎてしまったよ・・・・・。
キーレス本体の配線図に気を取られてしまい、マスタングの配線図をよく見たら、リレーが無いことが判明して、スイッチから直接にモーターで作動なので、配線のパターンが違っていました。
説明書も出品者のアドバイスも全部でたらめです。
アメ車はすべて同じじゃないぞ！
(,,#ﾟДﾟ):∴;'･,;`:ｺﾞﾙｧ!!
知識無いのなら、売るな！(　ﾟДﾟ)ｳﾞｫｹ!!

ここまで悩んだ自分が情けない・・・・。
＿|￣|○ ｶﾞｸｯ･･･

キーレスが作動しない原因が分かり、キーレスの配線を見直しました。
前回の時は説明書の通りに配線が３本だけ引っ張り、接続して作動しなかったが、今回は６本の配線全部使用して接続となりました。
その結果、ドアロック＆アンロックが作動しました！
☆-(ノﾟДﾟ)八(ﾟДﾟ　)ノｲｴｰｲ
キーレスの説明書と出品者のアドバイスに惑わされてしまい、車両の配線図を読み返さなかった自分が悪いな・・・・
＿|￣|○ ｶﾞｸｯ･･･
説明不足のお陰で失敗が多かったために配線が痛んでしまったので、配線を作り直しに配線コネクターやギボシを使うとうまく動作しなくなったり、断線したりなどの不具合がでるために一生に乗るものだから半田付けにしました。
（ ´ー`）ﾌｩｰ...

実は、キーレス即決５０００円の出品者に何度か質問して返答をもらったのだが、言ってることがめちゃくちゃだったよ。

出品者のメールのやりとりの内容を公開しよう。
購入する前に質問した内容が「たいていアメ車の場合は、プラスを流せば作動するので、Ｃになります。」
購入後に質問した内容が「アメ車は、たいていプラス作動なので、Aタイプだと思います。弊社も取り付けしながら確認していかないと分からないため
車種ごとの取り付けにつきましてはサポートしておりません。」

無責任だなｗｗ
Ｃと言って、あとからＡと言いやがってｗｗ
しかし、どっちも当てはまらなかったよｗｗ
アメ車は全部同じじゃないぞ！(# ﾟДﾟ)つ〃∩ ｺﾞﾙｧｺﾞﾙｧｺﾞﾙｧ
分からないなら、出品するな！(　ﾟДﾟ)ｳﾞｫｹ!!

安いだけではダメだな、今回はいい勉強になったよ。

まぁ、これでマスタングにキーレスの取り付け方法が分かったから、取り付けに困ってる人に取り付け方法を提供できるよｗｗ
ドアロックもトランクオープンもｗｗ
ｲｴｰｲ(ﾉﾟДﾟ)ﾉｼ)｀Дﾟ )ﾉﾍﾞﾁﾍﾞﾁﾍﾞﾁ

キーレスを取り付け完了したので、このように作動しました！
う～～ん感動ｗｗ

タイトルにクリックしますと動画になります。

ドアロック＆アンロック

トランクオープン

キーレスのＦＡＩ-820を購入したのはいいけど、マスタングに取り付け方法が分からない方や配線図が欲しい方がいましたら、取り付け方法のアドバイスに配線図を提供可能ですので、お気軽に相談ください！
