さて、間に 別のDIY
を挟んで気が晴れたところで、気を取り直してオルゴール修理の続きです。
欠損した歯車をプラリペアで再生させます。
当初はプラリペア用の型取りくんを使って、問題ないところの歯で型取りし、その雌型を使って新しく歯を作ることを試みましたが、流石に歯が小さすぎてきちんと成形できなくて断念。
仕方がないので、直接欠損部位にプラリペアを盛って、地道に削って歯を形成することにしました。

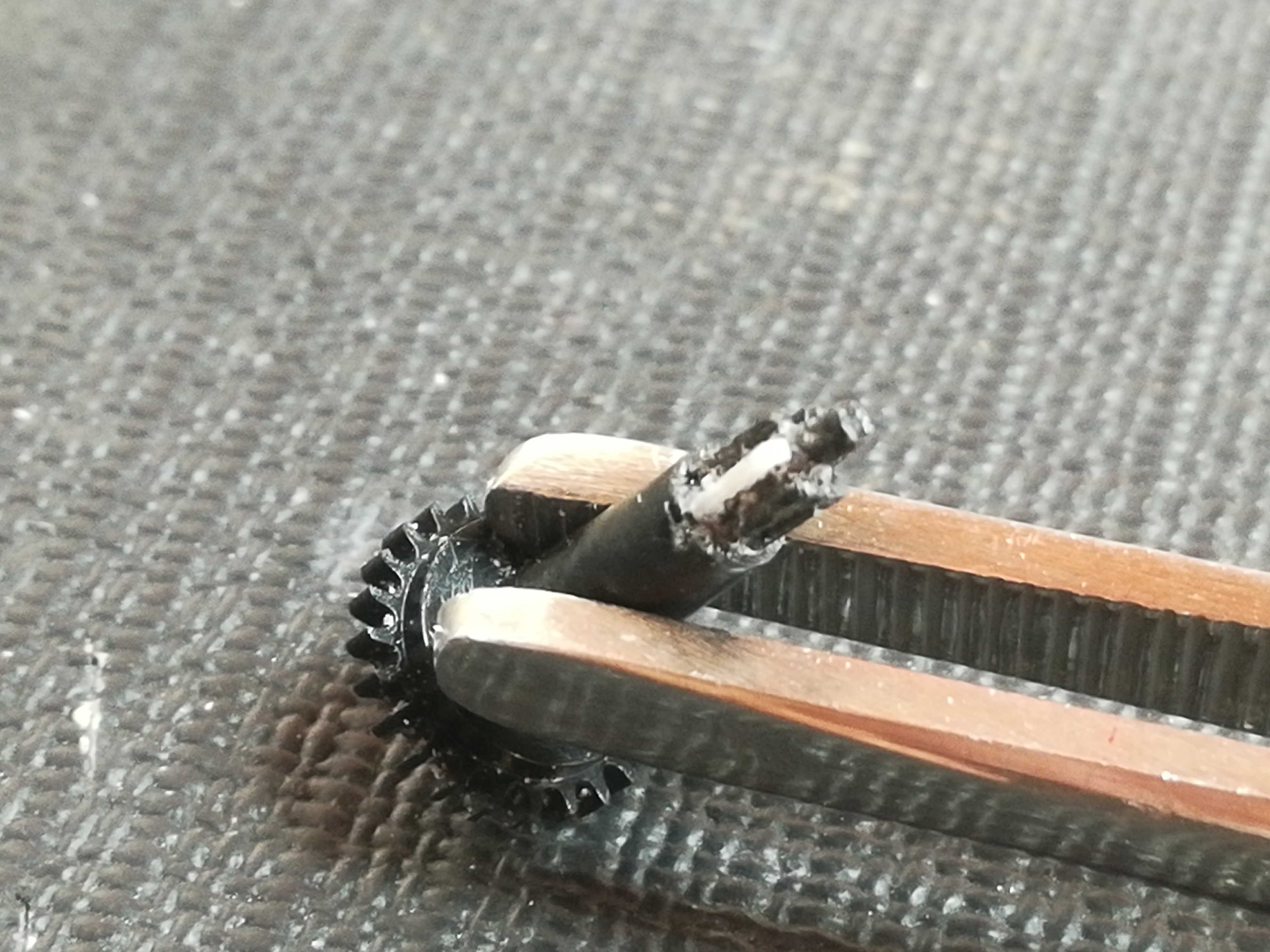

上の写真は作ってる途中のもの。最終的にはこの半分の薄さにまでなって、実際に歯車を組み合わせると全く問題ない動きを見せるようになりました。
その後香箱を閉じて動作確認を行った所、きちんと動く時と、動かずに、せっかくゼンマイを巻いても、一瞬でゼンマイが戻ってしまう時が。どうも軸がゼンマイから抜けちゃうのが原因っぽい。
そして、テストを何回か行ううちに、作った歯が取れました。
やっぱり作った歯が薄すぎて接着強度が足りないです。
軸をゼンマイに強く固定して巻き直します。
ですが、組んでみるとやっぱり抜けちゃって、軸を残してゼンマイだけが戻っちゃいます。
さてどうしましょうか。
こうなったらメカ部分は他のオルゴールのを使いまわして、メロディを奏でるシリンダーと櫛歯だけ元のやつを使っちゃえば良くない？と思いつきました。
早速我が家にあるオルゴールを物色し、ドナーをゲット。
大体一家に数台は転がってるよね、使われてないオルゴール。

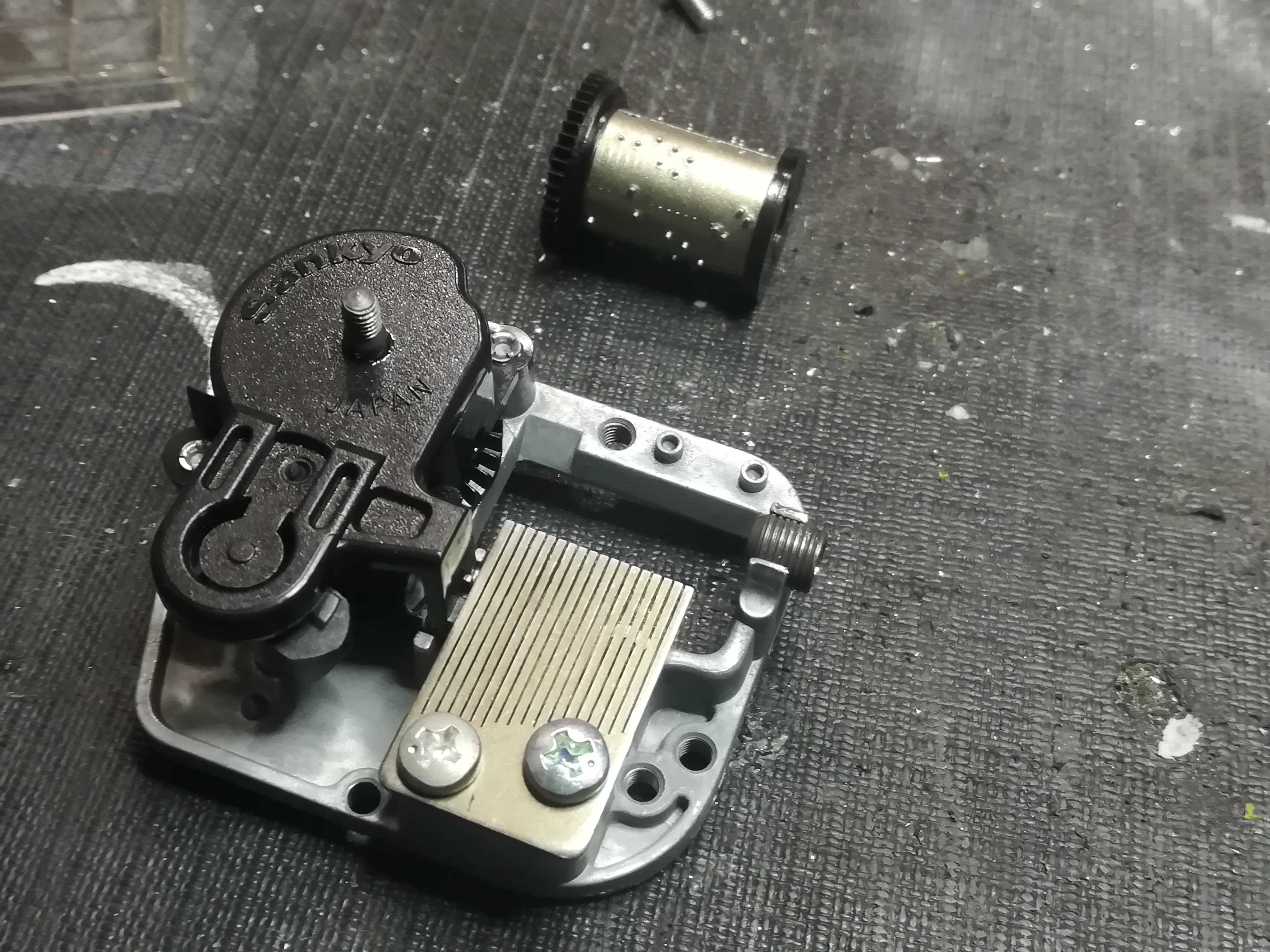

ここからシリンダーを抜き取ります。
シリンダーが止まってる軸の部分をラジオペンチで摘んで回していくと、軸がだんだん緩んでくるので、シリンダーを抜き取ることができます。

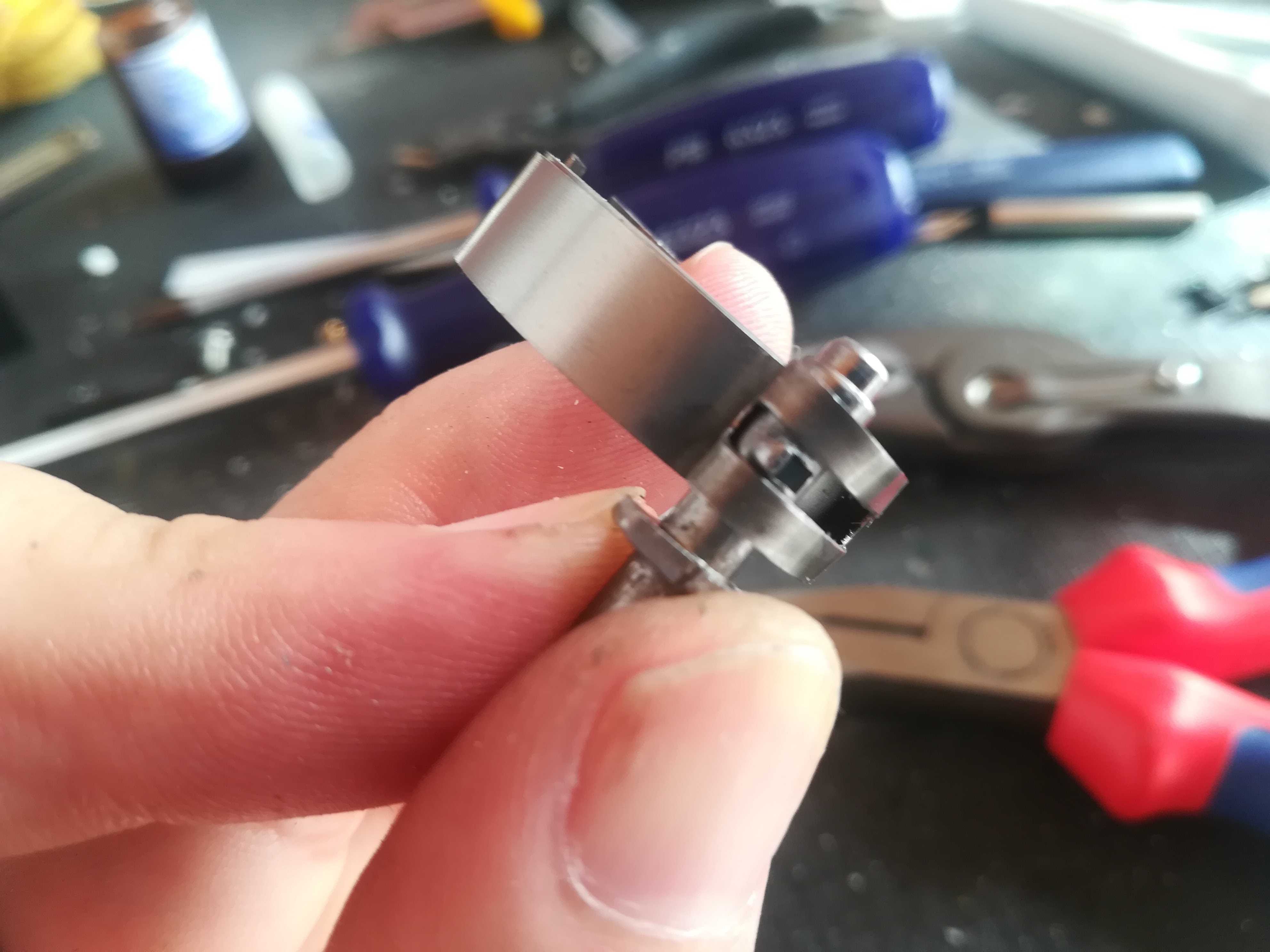

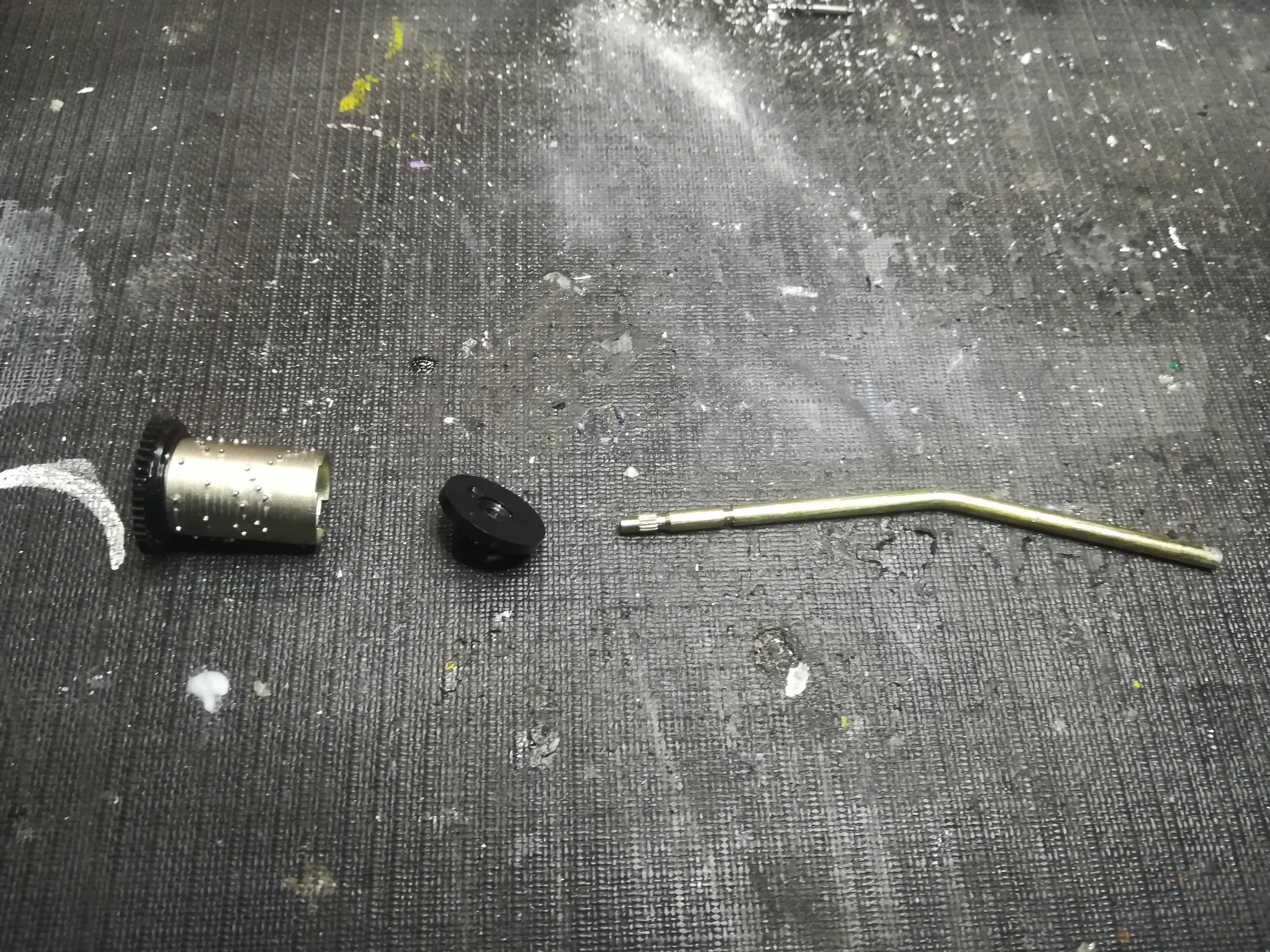

ここに、プーさんのオルゴールのシリンダーを入れるのですが、プーさんのシリンダーには頭を回転させるための「くの字」の棒がついているので、そのままでは取り付けることができません。
ですが、端っこの部分が外せるようになっていて、ここを外すと棒が取れるようになってます。

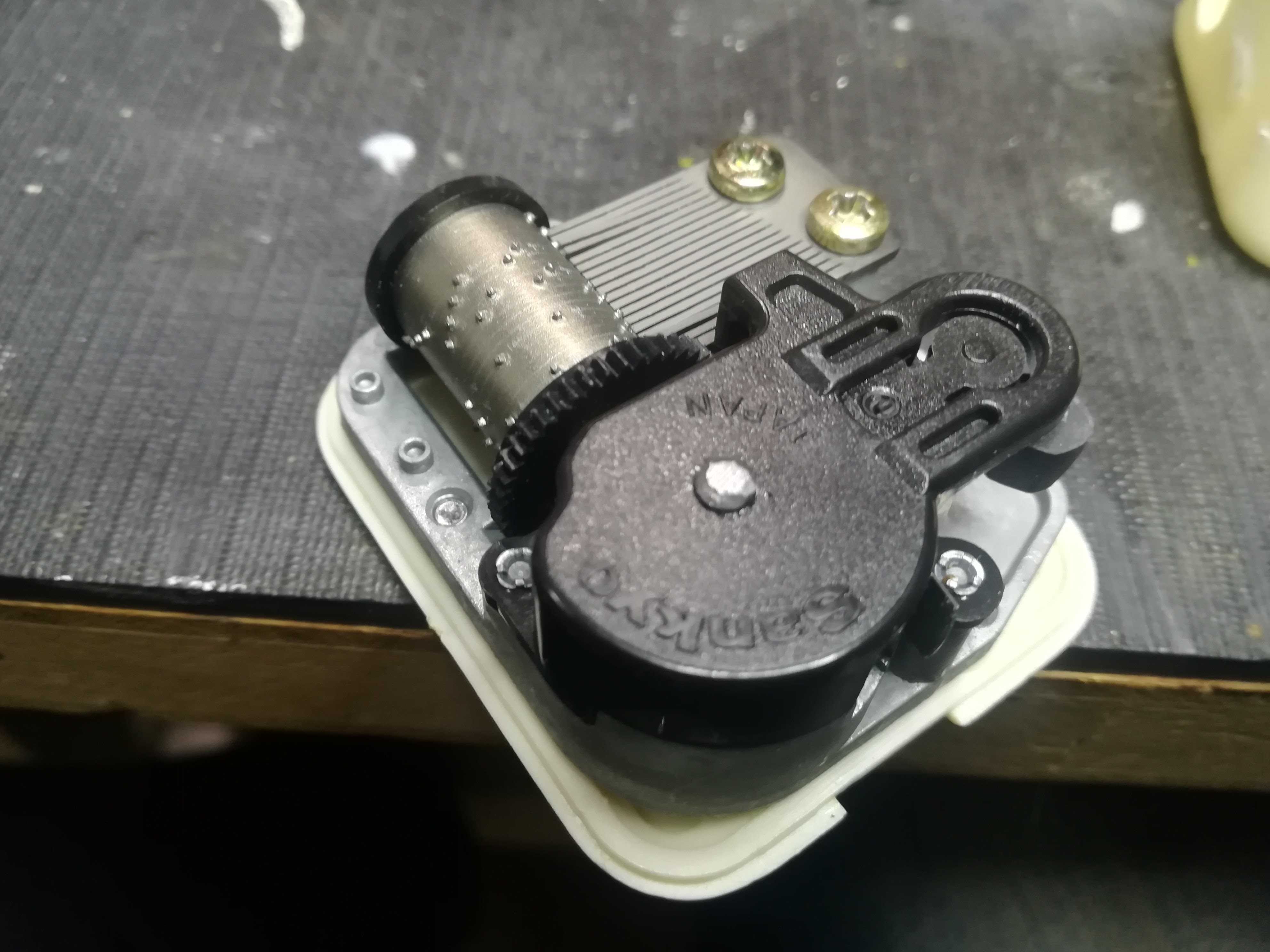

なので、一旦棒を外して、黒いカバーだけを取り付けたら、オルゴール本体に組み付けます。
このオルゴールには18音の櫛歯が使われていますが、曲によって使う音が異なるのでオルゴール毎に櫛歯の長さが異なります。
なので、プーさんのオルゴールに着いていた櫛歯を使う必要があります。

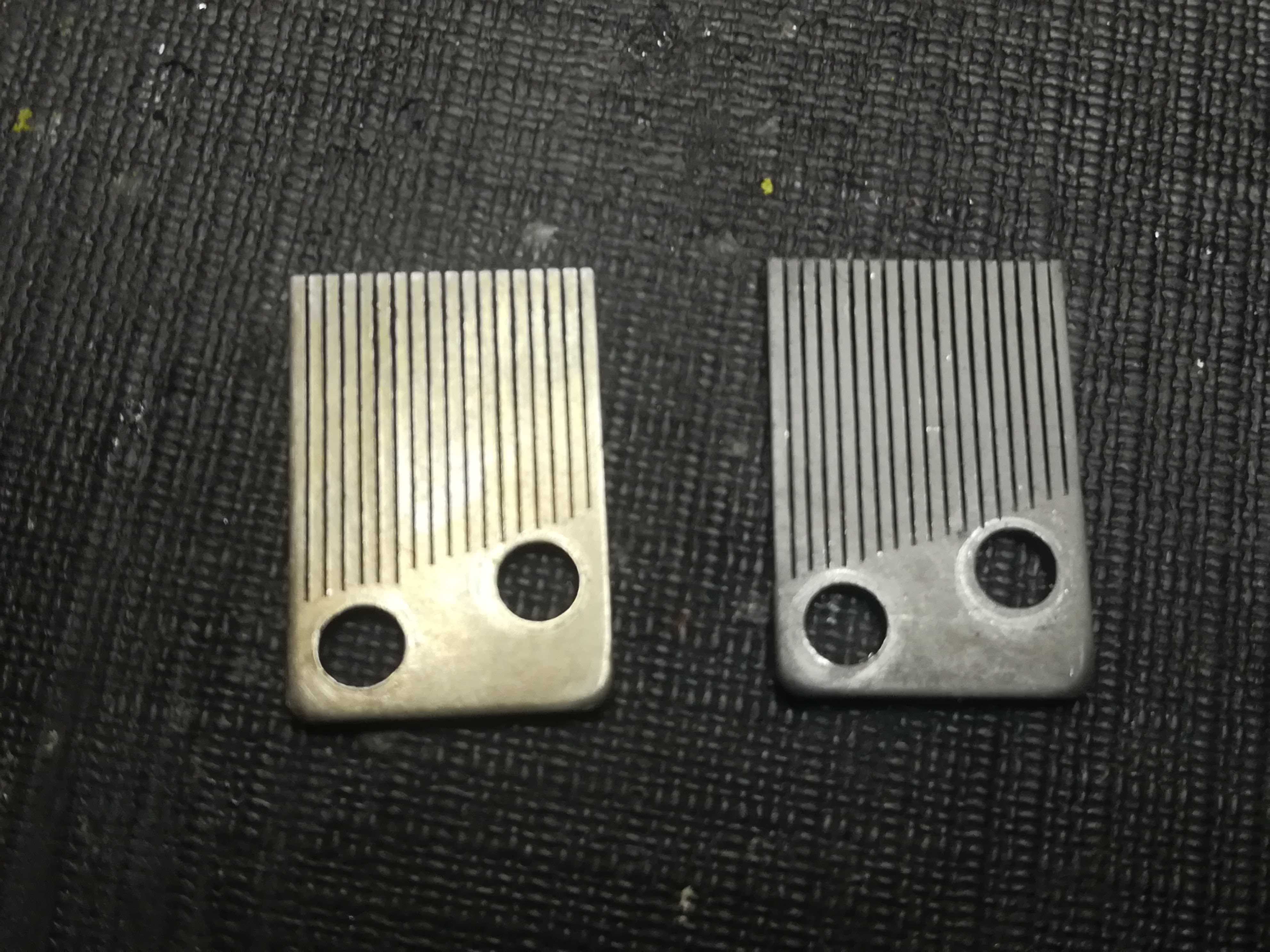

上の写真で、左の櫛歯はドナーのもの、右がプーさんのものです。櫛歯の長さが微妙に異なります（左から6番目とか分かりやすい）。
この櫛歯の取り付け、単にボルト2本で止まってるだけなので簡単だと思ったら大間違い。櫛歯とシリンダーとの隙間を厳密に調整する必要があって、あんまりシリンダーに近いと櫛歯を弾く「パチン」という音が大きくなってしまい、綺麗な音が鳴りません。少しでも斜めになると、全ての櫛歯がシリンダーに当たらなくなってしまいます。なので、ここは実際にゼンマイを巻いてオルゴールを動かしながら何度も調整を繰り返します。
調整が終わったら、頭のゼンマイを巻くための軸をカットします。
で、カバーを付けたら軸を延長させて・・・

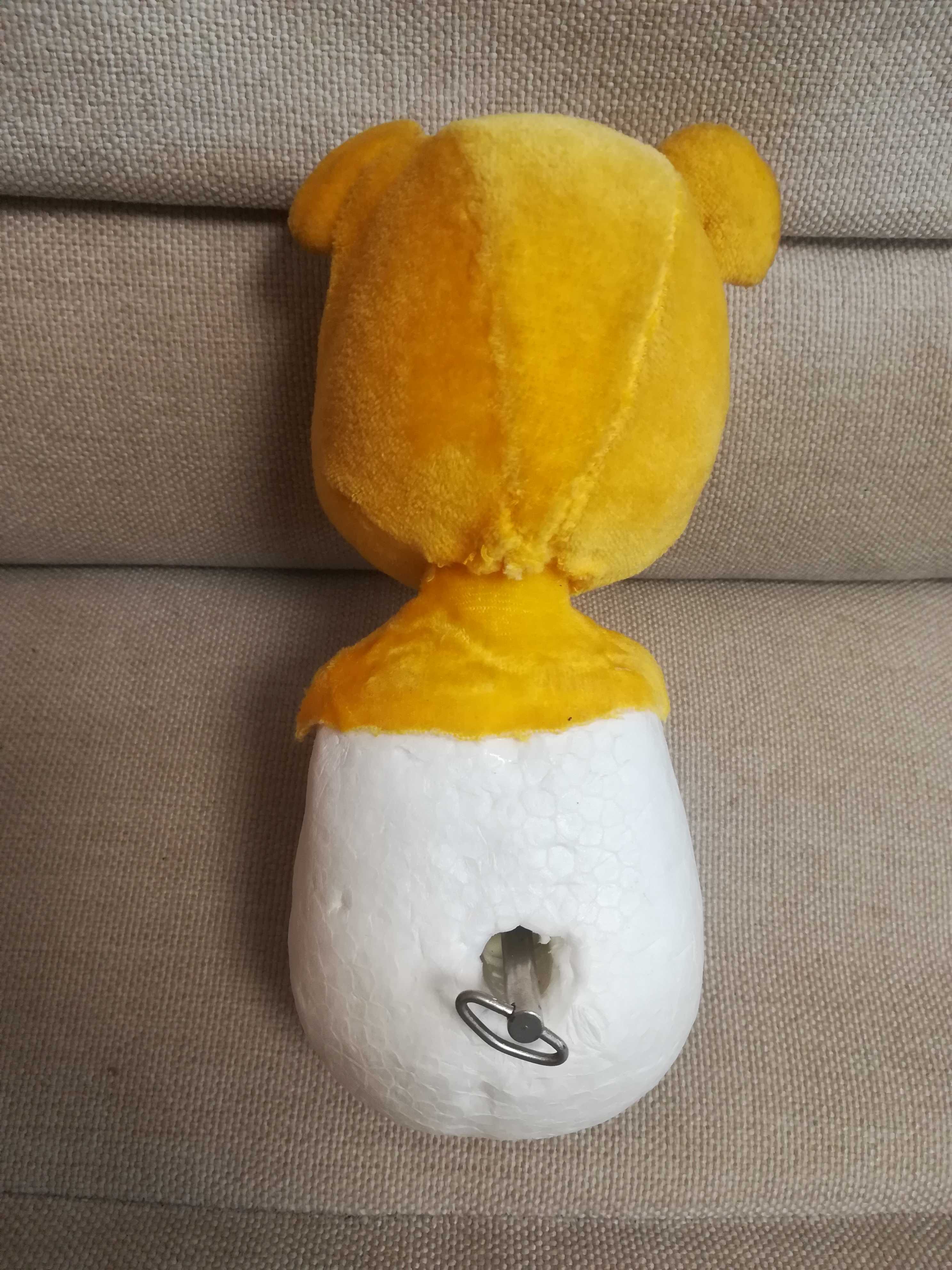

木工用ボンドで発泡スチロールのボディ内に接着します。

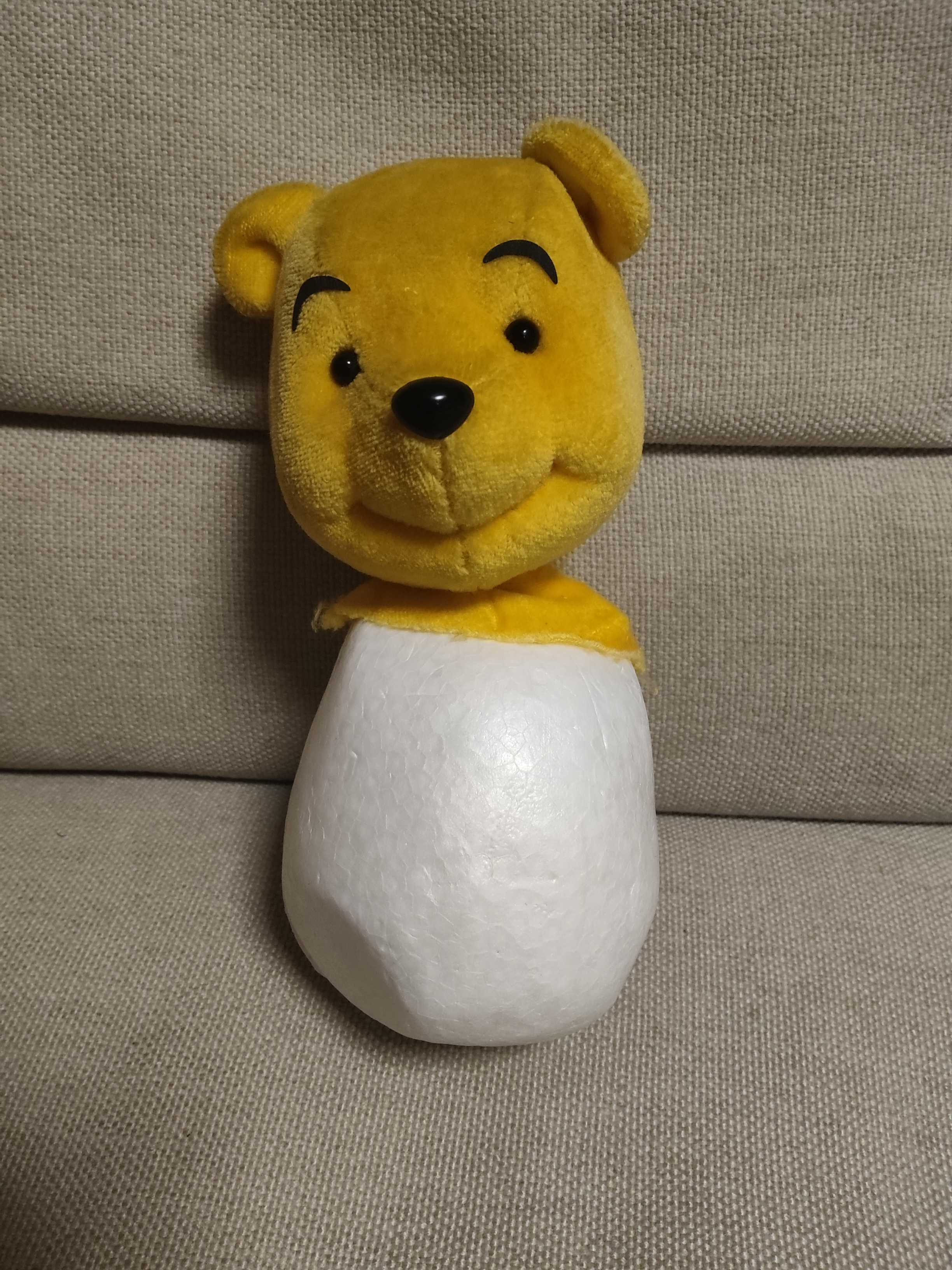

頭を取り付けたら、わたしの役目は終了。

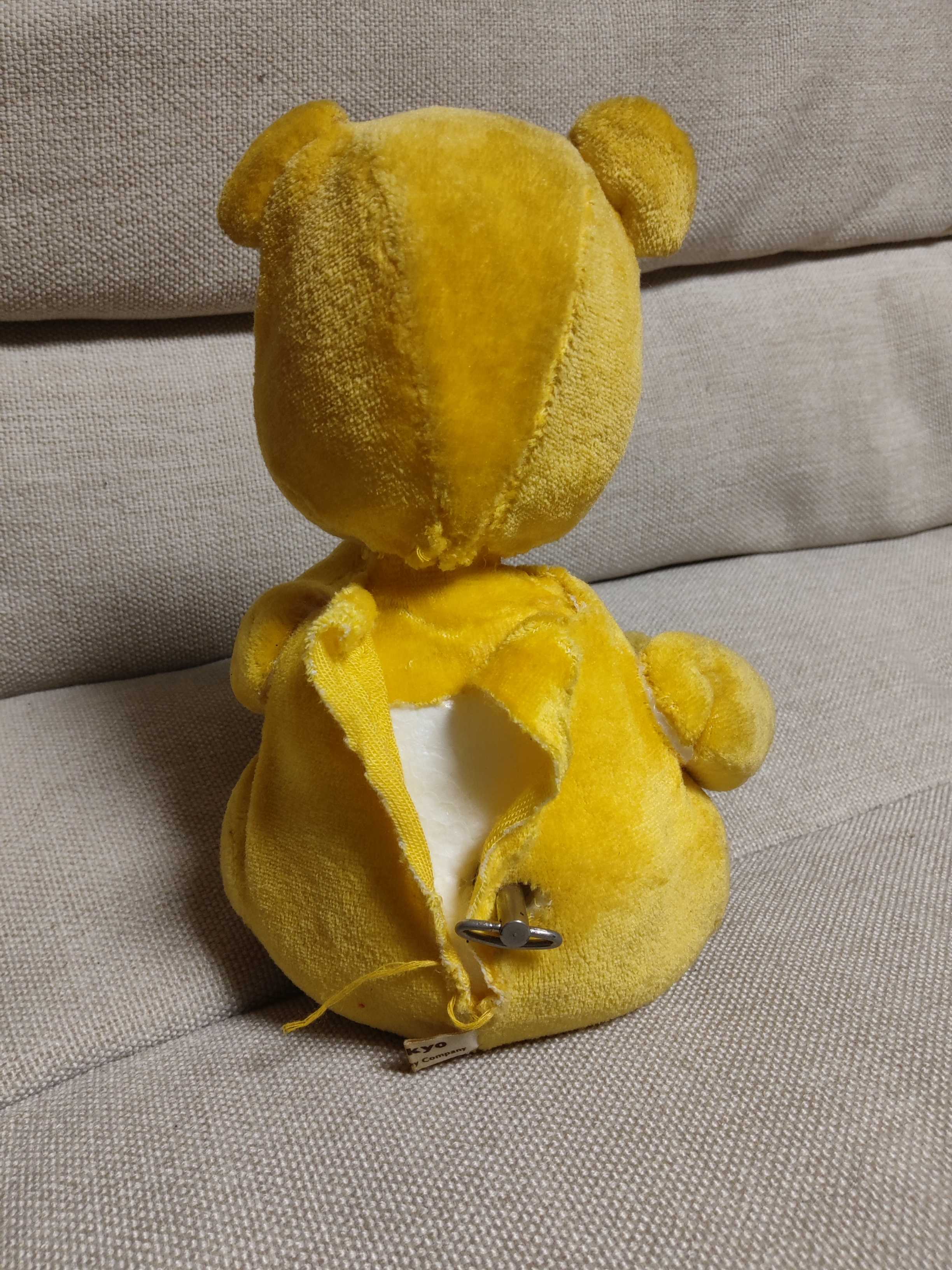

ここから先はかみさんがボディをかがり縫いしてくれます。
肩の部分の布を木工用ボンドで接着し、頭部を縫製。

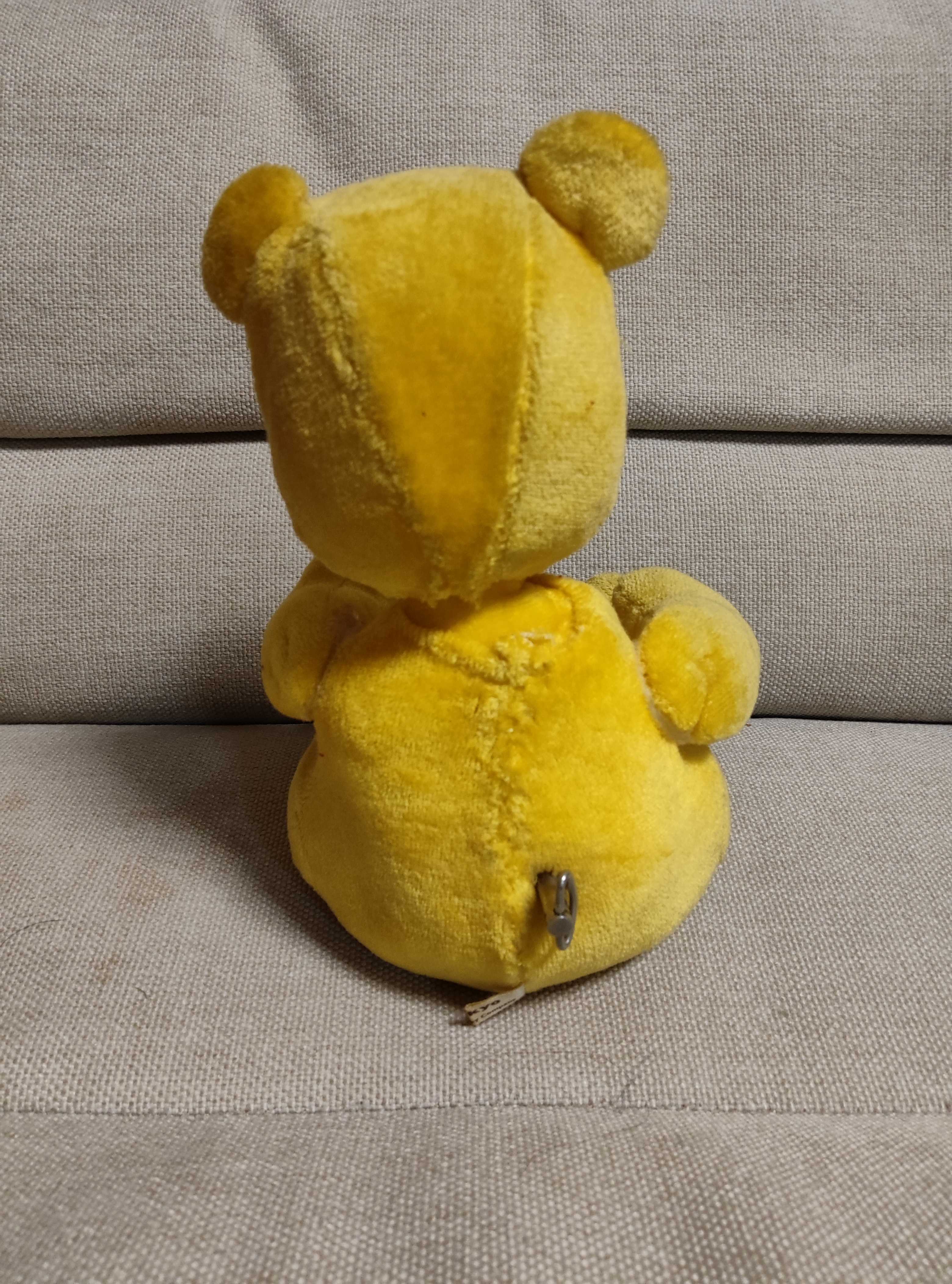

毛皮を着せたら・・・
ぬいぬいして、
服を着せたら完成です。
