家も建ててから１０年近くなると、あちらこちらの設備品が壊れてきます。
今回は、洗面台の蛇口からぽたぽたと水漏れが始まったので、
シングルレバー混合栓の水漏れ修理を行います。
以前にもご紹介した通り、一条の家で一条の洗面台が付いています。
しかし水栓はKVK社のKF5681J2という型番です。
KVK社のKF568シリーズの1J（一条仕様）2（Ver.2）という意味のようです。
修理には部品を購入する必要がありますのでまずは水栓の型式を調べてください。

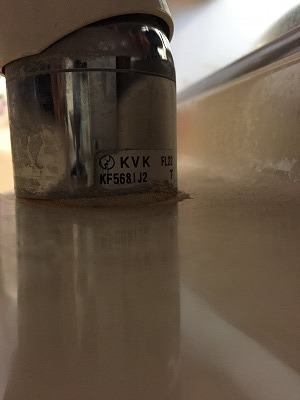

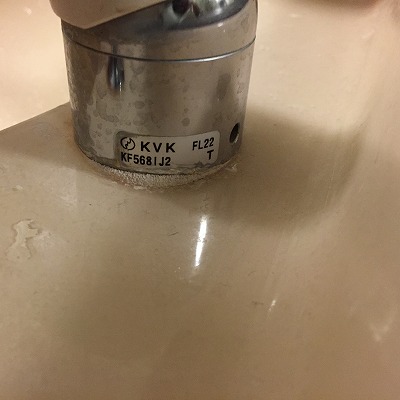

上のように水栓の背面に型式が書かれたシールがあります。
これが剥がれて無い場合には、一度取り外して中身を確認しないとダメです。
取り外したカートリッジ をここのドキュメント
ちなみにKF568シリーズは「PZ110S」というカートリッジです。
では修理をはじめます。

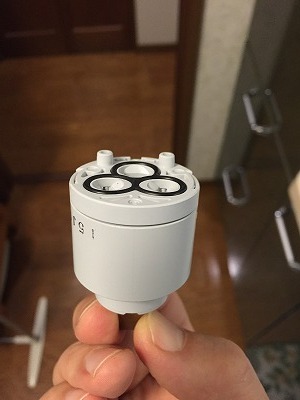

１． カートリッジ

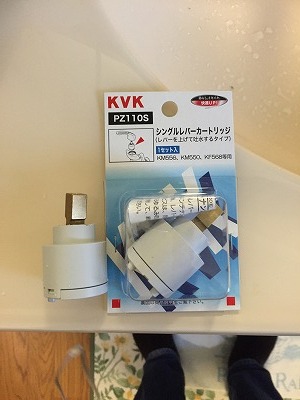

購入したPZ110Sです。２．道具

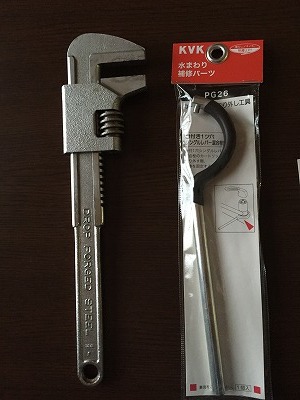

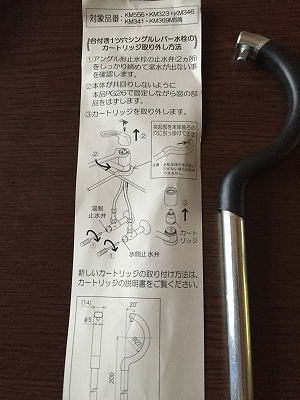

左：モーターレンチ 右：KVK 台付きシングルレバーカートリッジ取外し工具 PG26
右の工具は、台座を固定してモーターレンチでケースを分解するときに本体が回転しないように固定する工具です。
大型のプライヤーなどでも代用可能ですが、本体に傷がつきにくい専用工具を使った方がいいと思います。
【全商品 ポイント最大 16倍】工具 KVK PG26 部品 台付1ツ穴シングルレバーカートリッジ取り外し工具（パック有） [☆]【当日発送可】
【全商品 ポイント最大 16倍】工具 KVK PG26 部品 台付1ツ穴シングルレバーカートリッジ取り外し工具（パック有） [☆]【当日発送可】
４．止水

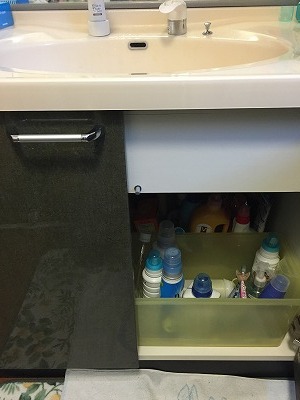

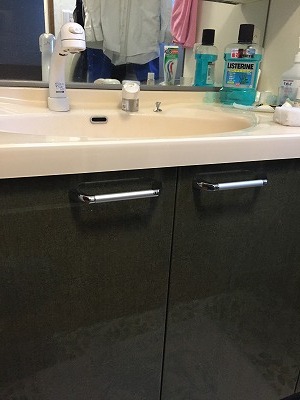

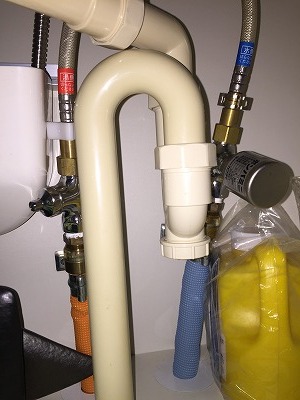

分解を始める前に、必ず止水栓を閉じて止水してください。たいていは洗面台の下に止水栓があります。混合栓なので、水、お湯両方をしっかり止めてください。
写真の左のタイプの止水栓はマイナスドライバーで回します。（必ず水が出なくなった事は確認！）
もしも止水栓が無い場合には水道メーターのそばの止水栓を閉じてください。
５．レバーの取り外し
最初に蛇口のレバーを取りまずします。

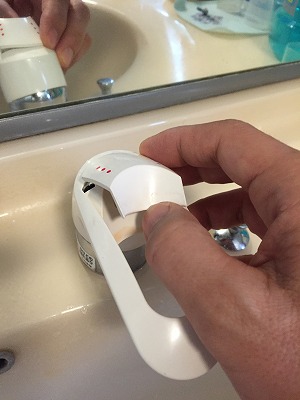

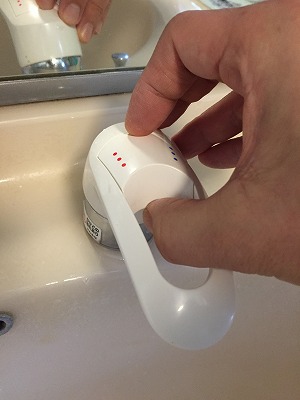

ねじのカバーを外します。写真のようにふた部分の前部を持ち上げるようにします。
取り付け爪が外れて、ねじ蓋が外れます。

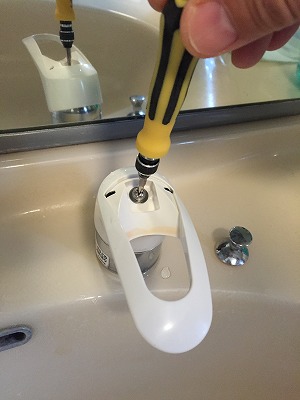

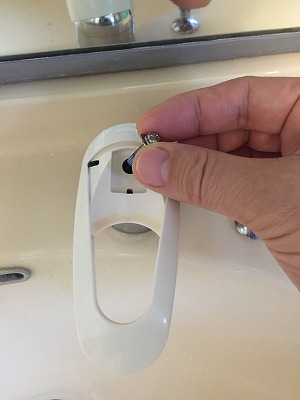

蓋が外れたらドライバーでネジを緩めて、レバーを取り外します。
６． カートリッジケースの分解

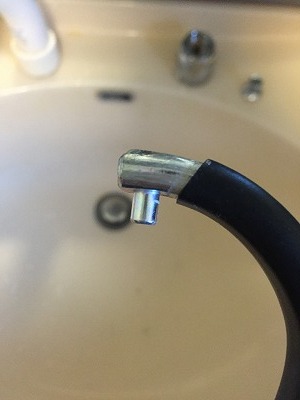

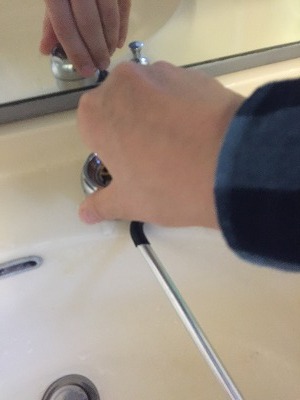

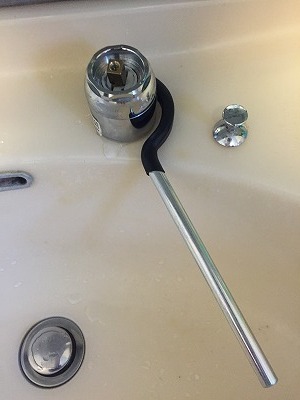

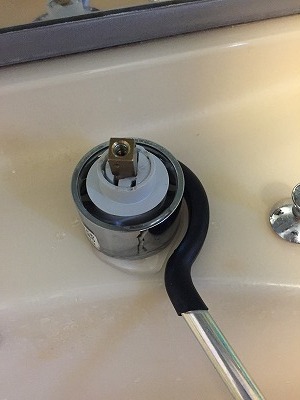

カートリッジケース本体に丸い穴が開いていますのでそこに合わせて工具を取り付けます。
背面に穴が開いているの分かりますか？

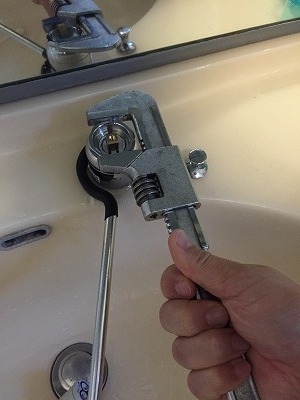

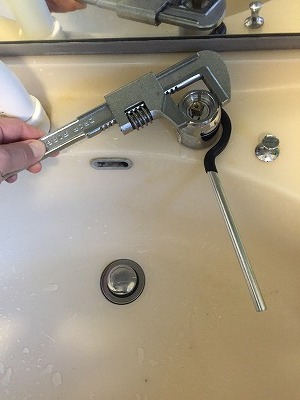

工具で固定しながらモーターレンチで、ケース上部をゆるめます。

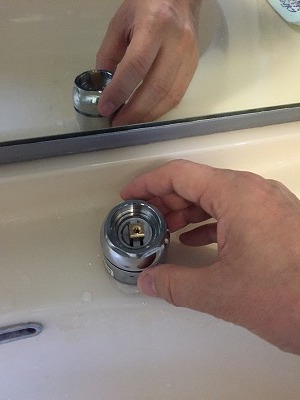

ゆるんだら手で回して取り外します。
７．カートリッジの除去

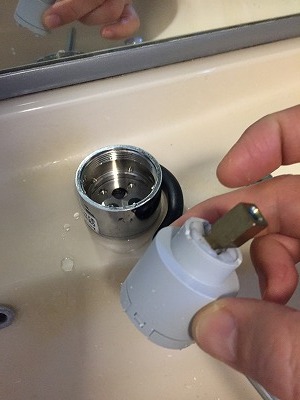

カートリッジを手でつまんで取り外します。ケース部分が汚れていたらこの時に掃除してください。
８．新しいカートリッジの取り付け

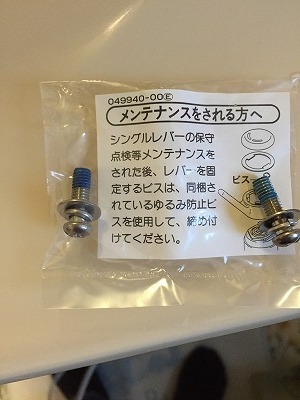

購入したカートリッジにはカートリッジ本体と、レバーの取り付けねじが入っています。
カートリッジには取り付け方向があります。
底面の出っ張り２つが本体のくぼみに入るように取り付けます。

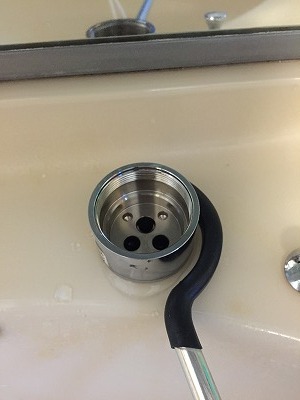

水が通る３つの穴と、その奥に２つのくぼみが見えます。このくぼみに先ほどの出っ張りをはめるように取り付けます。
９．組み付け
先ほど取り外したケース上部を、手を使い取り付け、最後に専用工具と、モーターレンチで締め付けます。
このとき、専用工具の方向が取り外しの時と逆であることに注意してください。
９．レバーの取り付け

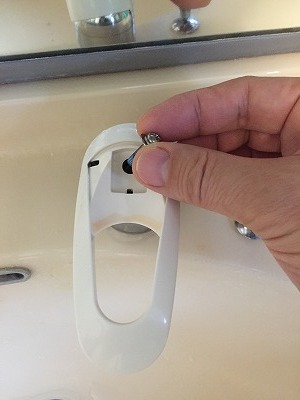

レバーをはめて新しいねじでしっかり固定し、ねじカバーをつけて完成です！
最後に、止水栓を開けるの忘れないでくださいね。
※2016/01/13 レバーの取り外し方法を追記しました。
