1
丸太の描き方
伏図で表現する丸太って凡例ではこのようになっていますがこのように反対にするのはどうなんでしょうか？これは全然問題ありません。はじめの図は、丸太の末口が左側で元口が右側であることを示しています。２枚目の図は、元と末が反対に設置されているということになります。では次の図はどうでしょう。これは間違いとは言いにくいのですが上下が逆さまなので、なるべく凡例に合わせた形で表現してください。今度は縦になる場合です。上の４つの場合、好ましいのは？そうですね、右の２つです。左の２つは、逆さまと言えます。縦になっている寸法線を見ていただくとわかりますが数字は西側が上になるように記入していると思います。図面を縦にする場合は、基本的には西側を上にします。最後です。下のような丸太の継ぎ方で一般的に行われるのは。実務で携わってないと難しいかもしれませんが上のように継ぐのが一般的です。下のように継ぐのは、別れ継ぎと言って忌み嫌うそうです。試験で行なっても減点はされないと思いますができればやめておきましょう。柱を逆さまに使うのも昔の大工さんはしなかったみたいですよ。今はほとんどプレカットで加工しますがどうなんでしょうね。集成材の場合は全く関係なさそうですが。kanna
2020/03/01
閲覧総数 1267
-
2
耐力壁って
どれくらい必要でしょうか？よくいただく質問です。１つの答えとして張間方向及び桁行方向において、それぞれ地震力と風圧力に対し基準法による所定の計算方法を用いて算出された値以上なので、プランによってその量は違うと言えます。それと軸組って、その種類によって倍率が違っていましたよね。覚えていますでしょうか、組み合わせると倍率は加えることができますが、最大は５までですよ。って、いうやつです。この考えでいくと倍率が１の軸組と５の軸組では必要な壁の長さは ５：１ ということになります。でも、図面上で軸組の倍率は明記しませんよね。なので図面を見る人は、その耐力壁の倍率が１なのか５なのかはわからないことになります。ということは仮に全ての△が５倍として計算して、それでも不足している場合は耐力壁が足りていないと言えますがそうでなければ、不足しているとは言えません。つまり、減点できない。ということになります。△が多い場合は？倍率が低い軸組とすれば、帳尻を合わせることができます。結論計算して壁量を求める必要はなく多からず少なからず記入しておけば大丈夫です。ただ、上下のバランスと左右のバランスは少し意識しておきたいです。あと、２階よりも１階の方が多くなるように意識してください。それと、桁行方向よりも張間方向の方が、計算上多く必要になることが多いです。これらは、少し意識をしておくといいですね。１，２階で位置をそろえるということは、それほど意識しなくても大丈夫です。kanna
2023/04/15
閲覧総数 1388
-
3
端材で作ってみました。
DIYをしているとどうしても端材ができてしまうんですよね。購入した材料の100％を使うことはできません。これを歩留まりと言いますよね。例えば、８割使ったら歩留まりは80％です。何かできないかなと思って思いついたのがそう「積み木」です。積み木なら、小さくてもOK！積み木を入れる箱から作りまして。まずは一番下の段から。これが２段目です。もう１段あります。最後、３段目。これはぴったり入れるのがちょっと難しそうです。切るのは機械で行ないましたがやすりがけがちょっと大変でした。全身木くずだらけに。。。知り合いの子どもにプレゼントしようかなーと思います。違った、お孫さんでした。。。kanna
2025/11/28
閲覧総数 11
-
4
コーナーとしてもよい。
コーナーとしてもよい。という特記事項が３回でてきました。この言葉の捉え方ですが、通常は部屋として計画するところをコーナーとしてもよい。ということになりますが部屋というのは、原則壁で囲まれた空間で扉を設けてその扉から出入りをするようにしたものをいいます。この扉や壁の一部をなくしてオープンにしたものがコーナーです。給湯（湯沸）室などは扉のない会社は多いと思います。今回、応接室がコーナーとしてもよいという条件でした。例えば、玄関ホールを広く計画し、そこにテーブルと展示棚を設けることによって応接コーナーとする方法が考えられます。この場合は、打合せ中も人が通行できるように通路となるスペースは別に設けておいてください。このコーナー捉え方で混同しないように注意したいのが湯沸室が要求されていて、特記事項でコーナーとしてもよい。と書かれている場合と事務室の特記事項に、湯沸コーナーを設ける。と書かれている場合の違いです。今回のクライアントは応接室がなければ事務室内に流し台を設けてもよかったかもしれませんがおそらく、接客のことも考えて、事務室と応接室の両方に給仕できるような湯沸室を望んでいると考えることができます。要求室に洗面所があって、その特記事項でコーナーとしてもよい。という練習問題はいくつか行なってきたと思いますがこの洗面コーナーを居間や寝室に設けるのはおかしいですよね。この例えは極端ですが、このように考えるとわかりやすいと思います。プランニングをする時のコツですがコーナーでもよい。という条件がある場合はコーナーで計画した方がプランニングがしやすいですし間違いも犯しにくいです。あと、作図も少し楽になりますよ。kanna
2019/09/18
閲覧総数 4049
-
5
最高の高さ
図にするとこんな感じになります。屋根勾配を4寸（4/10）とした場合aの寸法は、ｂ×4/10 で求まります。これに、軒高と屋根の厚みを加えてください。屋根の厚みとはこの部分です。これを加えないと、垂木の下端までの高さとなってしまいます。屋根の厚みは、垂木の寸法や屋根の仕上げ材によって違ってきますが、100~150としておけばOKです。計算上、7956ｍｍなど細かい数字になってしまいますが、屋根の厚みがアバウトですし、ミリ単位の施工はできませんので、7960ｍｍと数値を丸めてしまって結構です。立面図を描くときに、勾配をとって高さを出す人がいますが断面図で最高の高さを計算する必要がありますので、断面図を作図した後、スケールでとるか断面図に平行定規をあてれば、そのまま高さを取ることができます。これは立面と断面を同じ高さ位置に描く場合ですが。kanna
2017/05/05
閲覧総数 30132
-
6
やばい 面積オーバー
延べ面積をオーバーしてしまった。という事例数は少ないですが、合格したという話は聞いたことがありません。試験途中で面積オーバーに気付いた場合その対応策についてですがプランニングの途中であれば、プランを変更することができます。作図がある程度進んだ状態であれば、そうはいきません。その場合の対応策です。その１バルコニーを設けるバルコニーについては、問題条件としてバルコニーを設ける。という条件があれば、バルコニーは床面積には算入しないという文言がありますが、設ける条件がなければ、この文言はないかもしれません。ですが、自ら設けた場合でも、面積には含めなくていいです。したがって、バルコニーを設ければ、その部分は面積から除外できます。仮に、それによって部屋の面積が狭くなってしまう場合構いません。部屋面積が狭い方が、延べ面積条件を超えるより傷は浅くて済みますその２吹抜けを設ける。この吹抜けも、条件に関わらず、床面積には含めないものです。ただ、設け方には注意が必要です。住宅の玄関を吹き抜けにするのは問題ないです。住宅部分から、診療所の待合室を見下ろすことができる。このような吹抜は、ちょっと問題がありそうです。その３ ピロティ玄関の前をピロティにします。あまり大きな面積は除外できないですが多少、面積から引くことができます。延べ面積をオーバーするのは一番リスクが高いので、何かしらの方法で、回避するようにしてください。kanna
2021/07/25
閲覧総数 1117
-
7
一級に挑戦したいのですが。
という相談を時々受けます。特にこの時期に多いです。なかなか一概に答えは出せない問題ですが受けるかどうか悩んでいる人には基本的には受けない方向で話を進めることが多いです。せっかく挑戦しようとしているのにそれだと気持ちが萎えてしまうのではそう思われるかもしれませんが、背中を押してほしくて相談してくる人は文脈からそれがわかりますのでそのような方には、背中を押してあげるようにします。本当にどうしようか悩んでいる人は一級を取る明確な理由がない場合が多いのでなかなかモチベーションも湧かないんですよね。一級の試験は絶対に取りたいという人が必死になって勉強しています。そうでない人が参入して勝てるほど甘くはありません。それなりに時間を使いますし我慢したり犠牲にするものも多くなってきます。なので、どうしても取りたいという気持ちになるまで人が反対してもそれを押し切る気持ちが出るまでそのくらいのエネルギーが出てくるまでは踏み切るべきではないと考えています。kanna
2024/12/10
閲覧総数 181
-
8
試験お疲れ様でした。
製図試験を受験されたみなさまお疲れ様でした。今年の問題ですが、ちょっと、というか、けっこう難しい問題だったと思います。これは、試験後の受講生の方の感想と実際に問題を見た私の感想です。求められている部屋と屋外施設に対して敷地がちょっと狭かったですよね。しかも要望を満たそうとすると建築面積が大きくなって、建蔽率がオーバーしてしまいました。という投稿も結構ありました。この建蔽率ですが違反してしまうとどうなるのでしょうか。これまでセンターが公表しています合否判定基準（採点のポイント）を見てみますと「延べ面積が、〇〇ｍ2以上、〇〇ｍ2以下に適合していないもの。」というのが重大な不適合の中ありますが、建蔽率に違反しているもの。というのはありません。つまり、減点の対象にはもちろんなると思いますがこの減点１つで重大な不適合にはおそらく、該当しないかなと思います。それと、ちょっと気になった条件が「LDKについては、耐震性及び上階からの荷重等に配慮する。」です。これ、遠回しに、大きなスパンにはならないようにしてください。と言っています。尚且つキッチンはアイランド型キッチンにする。という条件があります。ちょっと意地悪とも言える条件ですよね。結論ですが今年の試験は、そこそこ減点を受けても合格できます。部屋面積が足りないくらいの減点では不合格にはならないです。今、合格は無理だなと思っている人でも結果、合格する人はたくさん出てくると思います。なぜなら今現在、合格できると思っている人が半数もいないからです。kanna
2025/09/15
閲覧総数 449
-
9
再現図面の採点を終えて
再現図面の採点がほぼほぼ終わりました。今年は例年よりも申込者が少なかったです。だいたい問題が難しいと少なくなる傾向にありますので申込者の数からも、今年の問題の難しさが伺えます。ちょっと意外に思ったのは最端製図の受講生以外の方の申込者がいつもより多かったことです。これについては、理由はちょっとわかりません。「私が通っている学校では採点のシステムがないので。」という方はほぼ毎年おられますので違うと思いますし。気になる点数ですがやはり、例年よりも低かったです。合格ラインですが、20点くらいは低くなるように思います。なので、思うような解答ができなかった人でも大きなミスさえなければ、そこそこ減点を受けていたとしても合格する人はいると思います。大きいミスをしていても、合格する可能性はあります。例えば、平成24年は階段が２つ必要なところを１つしか設けていなくても合格していた例があります。採点をしていて例年思うのはこの減点は必要なかったな。ということ。減点には致し方ない減点と、受ける必要のない減点つまり、回避できた減点があります。例えば、脱衣室に棚を設ける。おそらく条件は確認しているのですが、描くのを忘れています。また、矩計図に必要な部材の名称が抜けていたりする減点があったりしますが反対に、軒天井の仕上げとか床束、幅木など記入が求められていないものの記入があったりします。必要なものをきちんと確認する練習をしている人は今年の矩計図の特記事項には、床下換気がない。ということに本番中に気付いています。作図はいつも描いているものをいつも通りに描けばいいと思っていると、知らないところで減点を受けることになりますので注意したいところです。ということで、今回の採点結果ですが、参加者の方にはメールをお送りしておきました。自分の順位などを確認していただければと思います。また、どこが何点減点されているか添削図面と採点表を見ればわかるようになっていますのでどこが減点されているのかどうすれば減点を少なくすることができたのかこのあたりを自分なりに分析していただければ今後につながるような収穫が得られると思います。しっかり見ておいてください。よろしくお願いします。kanna
2025/09/27
閲覧総数 336
-
10
包絡するとかしないとか。。
木造課題ではほとんど意識しない包絡処理RC課題では頻繁に出てきます。 包絡処理した表現同じコンクリート壁同士が合わさる場合、もしくは、帳壁同士が合わさる場合に行います。 包絡処理してない表現コンクリート壁と帳壁など、違う作りの壁が合わさる場合は、包絡処理しません。 包絡処理してない表現断面の壁と見え掛かりの手すりなどこの場合も、包絡処理は行いません。また、見え掛かりの線と断面線は強弱を付けます。 包絡処理を行っているかどうか、線の強弱ができているかどうかで、図面に対する理解度がわかるのです。 きちんと理解して、きちんと表現できるようになって下さい。 kanna
2015/05/18
閲覧総数 9666
-
11
屋根伏図
ってなんですか？どのように描くのですか？という質問がありましたのでシェアしたいと思います。 まず、伏図というのは、上から見た絵の事を言います。平面図も上から見ていますが、平面図は、水平に切って、その切断位置から下を見た図面なんですね、なので、壁や開口部は断面を表していることになります。 伏図は、丸々上から見た絵なので、見えるまんま描いて下さい。RCの場合、屋根を上から見たら屋上スラブとパラペットが見えますのでそれらを描けばOKです。梁が見える位置にある場合は、梁も描いて下さい。 今回の試験には関係ないですが、伏図には、基礎伏図、梁伏図、天井伏図、床伏図、小屋伏図 などがありますよ。 kanna
2015/07/20
閲覧総数 771
-
12
火打梁
伏図で記入する火打梁ですが、何気に入れると犯してしまうのが、そう、階段です。階段部分には火打梁を入れてはいけません。踊り場部分に火打梁を入れると、高さ的に頭を打つことになります。 それと、吹抜け部分には普通の梁（化粧梁）や火打梁を入れても問題ないのですがこの場合、伏図だけでなく、２階平面図にも記入が必要になります。平面図は上から見下げた図面です。吹抜けに設けた梁は見えてきますよね。 梁と言えば、壁があるところには梁が必要これはご存知と思いますが、１階の建具があるところここにも原則設けるようにして下さい。設けなくする方法も無くはないですが、一般的には、建具の上に少し壁があります。この壁のために梁を架けるようにします。 kanna
2014/05/12
閲覧総数 1486
-
13
矩計図を描いてみよう
最端エスキース・コードは67ページになります。矩計図とは、建物の断面の詳細図で、主に外壁部分の基礎から屋根までを表した図です。二級の試験では、1/20の縮尺で作図していました。縦に長いですねー。現在は部分詳細図というのに変わっていまして、この矩計図のどこかの部分が出題されることになります。どの部分の作図が要求されるのかは、試験開始までわかりませんので、練習としては、この矩計図全部を描けるようになっておく必要があると言えます。その練習ですが、部分ごとに練習する人が多いと思いますが、一度、この全体図である矩計図を描いてみることをおススメします。部分ごとに描くより、つながりが理解できます。特に立面図や断面図との関係が見えてくると思います。用紙ですが、１センチの方眼を使用します。なければ、自分で作ってもいいかもしれませんね。kanna
2019/02/11
閲覧総数 3272
-
14
車の大きさ
車を表す記号を大きく描く人がとても多いです。特に、駐車スペースの大きさを広く指定された場合に車まで大きくしてしまう人が多いです。 最端エスキース・コードより他にも、何気に描いているとサイズがおかしくなってしまうものがあります。20センチくらいしかない椅子とか直径1.5ｍくらいの丸テーブルとか奥行20センチくらいのシンクとか長さ1.6ｍくらいのベッドとか1ｍほどの洋式便器、、、作図している多くのものは、身の回りにあるものだと思いますので是非測ってみてください。サイズを予想しながら測ってみるとスケール感覚が身に付くと思います。kanna
2017/08/15
閲覧総数 9292
-
15
薄肉ラーメン
薄切りのチャーシューが入っているラーメンではありません。鉄筋コンクリート造の構造形式の１つです。よく言われるのはラーメン構造と壁式構造の間。です。ラーメン構造は、柱と梁で構造を成立させてくれますが柱の出っ張りがどうしても出てきてしまいます。壁式構造は、柱の出っ張りはないですが一定以上の壁（壁量）が必要になってきます。柱の出っ張りと壁この両方をなくせるのが、この薄肉ラーメンと言えます。どうするか、その考え方ですがラーメン構造の柱の断面を極端に扁平させるのです。例えば、300×1500 とかです。この場合、壁厚も300にしてしまって、柱型が完全に出てこないようにします。これで、部屋の中から見た壁はすっきりします。壁の制限もありませんので、開放的な空間をつくることができます。いいとこ取りに感じるこの薄肉ラーメンですが鉄筋やコンクリートの量が増えることになりますのでコストはどうしても高くなってしまいます。メリットばかりという訳には、いかないみたいですね。kanna
2023/03/24
閲覧総数 715
-
16
立面図 屋根の高さ

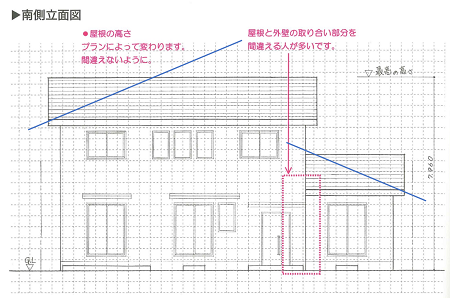

立面図を描く時最高の高さを求める必要が出てきますがその高さを下図の青い線のように斜めの線を引いて出す人がいます。最端エスキース・コードよりこの線図面上にはっきりと残ってしまうと、図面の見栄えが悪くなってしまいます。できればなくしたいです。では、どうすればなくせるか。方法はいくつかありそうですよ。kanna
2020/03/22
閲覧総数 2420
-
17
フリーハンド
フリーハンドで図面を描かれる方はそれほどいないのですが今年は今のところ２名の方からフリーハンドの図面が届いています。多くの人はごぞんじと思いますがこの試験はフリーハンドでの作図が可能です。定規を用いなくてもいい。一見、速くて楽に作図ができそうな感じがしますが通常は、定規を用いた方がきれいな線が速く引けます。フリーハンドでまっすぐきれいに引こうとするとかえって時間がかかります。ただ、部分的に定規を用いないで描くというのは有りかと思いますのでそのあたりは、使い分けができてもいいかもしれません。部分的にフリーハンドで描いている人は耐力壁の△印断熱材の斜線伏図の１階の柱 ✖植栽などをフリーハンドで描いています。時間的には短い時間で描けると思います。ただ、雑に描いてしまうとそれが目立ってしまいますのでなるべく丁寧に描くようにしてください。ちなみにですが、以前一度だけ「君、製図板は？」と、聞かれたことがあります。kanna
2020/07/17
閲覧総数 2169
-
18
作図に時間がかかる原因
作図時間がどうしても縮まらない。描く手が遅い。速くならない。このように悩んでいる人は多いと思いますが作図時間が長いのは決して、手が遅い訳ではありません。手を速く動かそうとすると正しく描けなかったり間違えたりしますので注意してください。では、なぜ時間がかかるかと言いますとそれは手が止まっている（＝作図していない）時間が多いのです。ではなぜ手が止まるのかそれは、どう描けばいいか考えているもしくは、次に何を描こうか考えているなどが考えられます。時間内に作図ができる人は、どう描くかも、次に何を描くかもわかっています。なので、この２つをクリアすればいいんですよね。クリアすれば時間内に描けるようになるはずです。なぜできないのか。まずは、その原因を知ることが重要です。kanna
2020/08/02
