2013.10.18
カテゴリ： スターウォッチング
さて、ようやくモーター軸調整にかかれるかと思ったやさき。
満充電の電池をつないでも状況は変わらない。
Shiroさんのブログを参考に、回路電圧を測定。

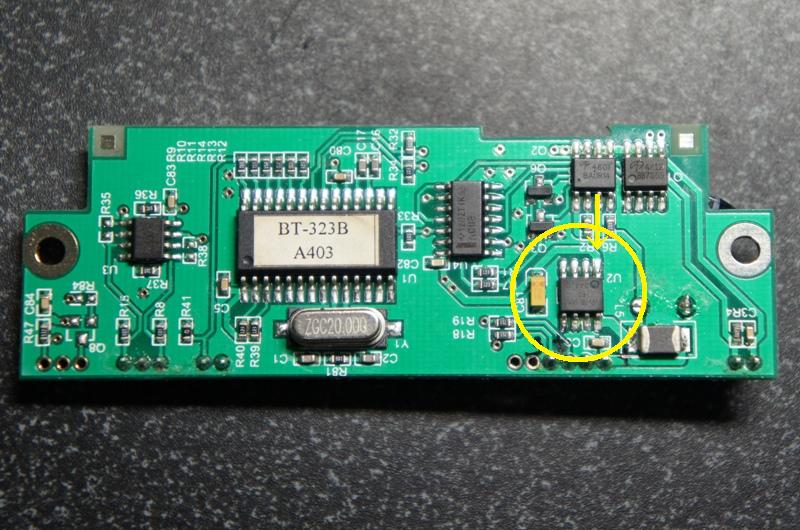

今回の故障とは関係ないDEC側の基板のレギュレータの出力が0から2V程度でした。
どうやら、DEC基板を架台にぶら下げた状態で通電したため、DEC基板が架台に接触して短絡した模様。
完全に不注意による事故です。修理のつもりがどんどん壊しているのです。

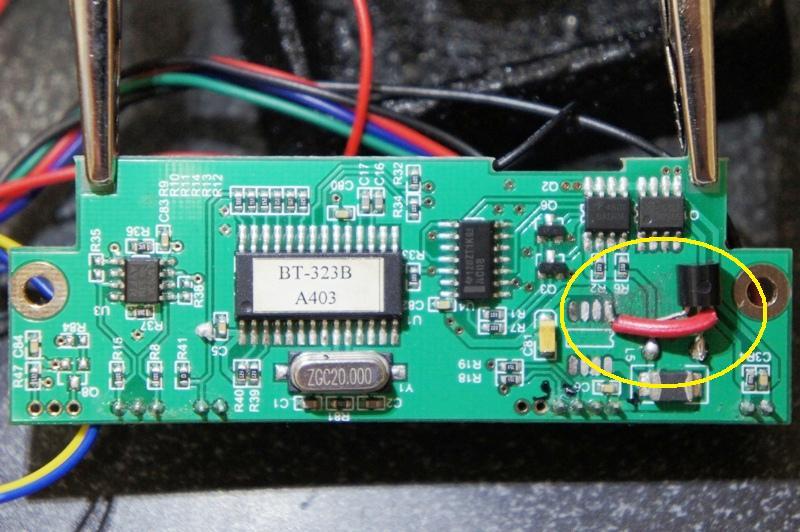

レギュレータの型番はBCD Semiconductor Manufacturing Limitedの78L05Mで5V 100mAの部品でした。
家に転がっていた同スペックのレギュレータ NJM78L05 100mA(10個で150円)
Shiroさんの情報では基板のランドやパターンがはげやすいとのことでしたので、部品の除去には、
低温ハンダの Chipquik を利用しました。
幸運にもDEC基板は、レギュレータの交換のみで復旧できました。

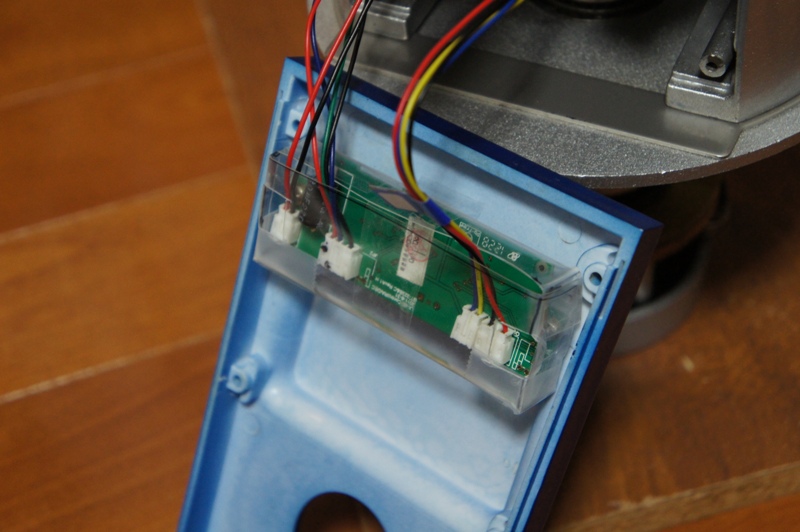

作業中の短絡事故予防とDECギアのグリス飛びによる基板の故障の予防のため、プラ板で簡易シールドを作成しました。
私の様に個人輸入で入手した方で止む無く自己責任による修理を決行されるかたへの推奨です。
DEC基板の短絡に注意、作業前にシールドしておくこと！
今後の修理の方向性を決める上での情報をいったんここでまとめておきます。
大手術になることを想定して、念のための情報収集です。
エンコーダー関連
１．エンコーダーは US DigitalのE4P-108-157 :モーター軸直結でディスクは108cycles per revolution(CPR)、0.2mm厚で少し固めの透明素材。2400dPI×2400dpiのプリンタがあれば自作も可能
２．見えない部分のギア、ギアボックスはプラスチック製で将来は、金属製に置き換えたい。
ギアのスペック
1 ピニオン；12 teeth
2 減速ギア：38 teethと16teeth
3 減速ギア：38 teethと16teeth
5 スーパーギア：48 teeth

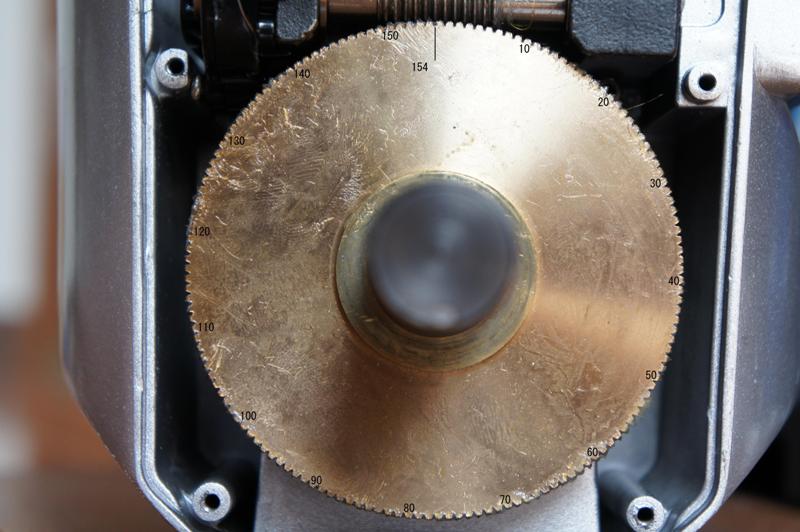

6 ウォームギア：154 teeth
(GPシリーズ、CG-5やEQ-5とは異なっているので、ステッピングモーターへ交換する際は要注意)
続く
