2014.05.01
カテゴリ： スターウォッチング
この記事ですが、オートガイドによる修正のレスポンス速度を変更しただけなのかもしれません。内容に誤りがある可能性があります。

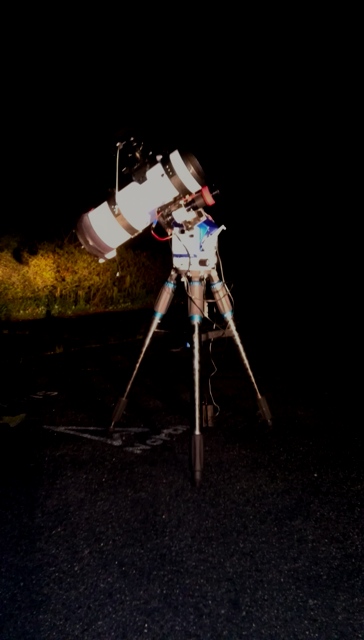

LX80は、アルミ切り出しのボディーに大型のウォームホイールやバネ圧着式のウォーム機構など牽牛な作りに見え、自動導入の精度も高いといえます。
ところが、恒星追尾精度については、 ST-4とAPM経由 の オートガイド(恒星速度±0.3から0.5倍)では追い付けないほど、追尾速度が遅すぎることを以前にレポート しました。
上位機種のLX850にはAutomatic Rate Carribration(ARC)と呼ばれる機能があり、全自動のPECトレーニングに引き続きARCが全自動で実行され、追尾速度(初期値33%)の調整が行われる仕組みになっています。
一方LX80はこれらの一連のトレーニングを手動で行う必要があります。
私もPECトレーニングに挑戦しましたが、一度も正確な追尾速度にすることはできませんでした。
手動でボタンを操作すると行き過ぎてしまうこともあるでしょうし、反転を要する場合だってあるでしょう。
LX80の巧みなバックラッシュ制御機構 が作動してしまい、うまくトレーニングができない原因であると想像しています。
Cloudy Night では、かなり以前よりトラッキング遅延の問題が話題となっていて、AudioStarのSetup→Telescopeで以下のどちらかのパラメータを変更する方法がディスカッションされています。
・RA ratioをデフォルトの+2.75075から+6.75に変更する方法(Cloudy Night Reged: 10/26/07)。
・RA percentをデフォルトの10%から50%から55%に変更する方法(Cloudy Night Reged: 09/27/10)
なお、Star Patchを導入すると、RA ratioが2.75074479に変更されますが、自動導入がより正確になるものの、追尾速度を修正するには焼け石に水です。この値を大きく変更すると自動導入の精度（ギア比）にも影響がでるので、RA percentを修正する方が現実的です。
不思議なのは、マニュアル上では、RA percentのパラメーターはRA方向のバックラッシュ修正の速度調節の値とされているのですが、追尾速度に関係がある様には思えません。
しかしながら、Cloiudy Nightでは、LX90においてもファームウェアが修正されるまでは、追尾速度調整の有効な手段であったことが、紹介されています。
LX80のRA percent(初期値10%)のパラメータは、本当はバックラッシュ修正速度のパラメーターではなく、LX850では自動修正されるTracking rate(初期値33%)に該当するものであれば、全ての説明はできるのですが、確証はつかめていません、
いずれにせよCloudy Nightでの情報を信じ、私も最適なRA percentを実際に動かしながら探りました。
LX80のパラメーター
・ファームウェアA3S4（Star Patch導入）
・Astronomical
・RA ratio:2.75074479
・RA Percent：50%から60%の間で可変
・PEC Erase後にON
その他
・LPS-P2
・APS-C(NEX-5)
・NexGuide
オートガイド（NexGuide）のモニタにてRA-の修正が現れるLX80のRA Percentを50%から順に増加させてみました。
結果
・50%:オートガイドはRA+のみの修正
・55%:オートガイドはRA+のみの修正
・57%:オートガイドはRA+のみの修正が中心だが、RA-の修正が時折入る。
・60%:オートガイドの修正はあまり入らなくなり、RA+とRA-の修正が時折入る。
RA Percentが60%の時の20分間(30s露光)の動画
フルフレームで動画作成しています。
ガイド鏡台座強度のためかわずかに流れています。
同じ条件でオートガイドなしでの20分間(20s露光)の動画です。
フルフレームで動画作成しています。
以下は、参考のためBin-Starが愛用しているTwinStar CG-5赤道儀のオートガイドなしでの動画です。
ちゃんと調整すれば、LX80は写真撮影でも活躍しそうです。
ですが、調整がたいへんなのと、初心者向けではない赤道儀ですね。
南天の天体を使って、さらに適切なRA Percentを探る必要がありそうです。
LX80は、アルミ切り出しのボディーに大型のウォームホイールやバネ圧着式のウォーム機構など牽牛な作りに見え、自動導入の精度も高いといえます。
ところが、恒星追尾精度については、 ST-4とAPM経由 の オートガイド(恒星速度±0.3から0.5倍)では追い付けないほど、追尾速度が遅すぎることを以前にレポート しました。
上位機種のLX850にはAutomatic Rate Carribration(ARC)と呼ばれる機能があり、全自動のPECトレーニングに引き続きARCが全自動で実行され、追尾速度(初期値33%)の調整が行われる仕組みになっています。
一方LX80はこれらの一連のトレーニングを手動で行う必要があります。
私もPECトレーニングに挑戦しましたが、一度も正確な追尾速度にすることはできませんでした。
手動でボタンを操作すると行き過ぎてしまうこともあるでしょうし、反転を要する場合だってあるでしょう。
LX80の巧みなバックラッシュ制御機構 が作動してしまい、うまくトレーニングができない原因であると想像しています。
Cloudy Night では、かなり以前よりトラッキング遅延の問題が話題となっていて、AudioStarのSetup→Telescopeで以下のどちらかのパラメータを変更する方法がディスカッションされています。
・RA ratioをデフォルトの+2.75075から+6.75に変更する方法(Cloudy Night Reged: 10/26/07)。
・RA percentをデフォルトの10%から50%から55%に変更する方法(Cloudy Night Reged: 09/27/10)
なお、Star Patchを導入すると、RA ratioが2.75074479に変更されますが、自動導入がより正確になるものの、追尾速度を修正するには焼け石に水です。この値を大きく変更すると自動導入の精度（ギア比）にも影響がでるので、RA percentを修正する方が現実的です。
不思議なのは、マニュアル上では、RA percentのパラメーターはRA方向のバックラッシュ修正の速度調節の値とされているのですが、追尾速度に関係がある様には思えません。
しかしながら、Cloiudy Nightでは、LX90においてもファームウェアが修正されるまでは、追尾速度調整の有効な手段であったことが、紹介されています。
LX80のRA percent(初期値10%)のパラメータは、本当はバックラッシュ修正速度のパラメーターではなく、LX850では自動修正されるTracking rate(初期値33%)に該当するものであれば、全ての説明はできるのですが、確証はつかめていません、
いずれにせよCloudy Nightでの情報を信じ、私も最適なRA percentを実際に動かしながら探りました。
LX80のパラメーター
・ファームウェアA3S4（Star Patch導入）
・Astronomical
・RA ratio:2.75074479
・RA Percent：50%から60%の間で可変
・PEC Erase後にON
その他
・LPS-P2
・APS-C(NEX-5)
・NexGuide
オートガイド（NexGuide）のモニタにてRA-の修正が現れるLX80のRA Percentを50%から順に増加させてみました。
結果
・50%:オートガイドはRA+のみの修正
・55%:オートガイドはRA+のみの修正
・57%:オートガイドはRA+のみの修正が中心だが、RA-の修正が時折入る。
・60%:オートガイドの修正はあまり入らなくなり、RA+とRA-の修正が時折入る。
RA Percentが60%の時の20分間(30s露光)の動画
フルフレームで動画作成しています。
ガイド鏡台座強度のためかわずかに流れています。
同じ条件でオートガイドなしでの20分間(20s露光)の動画です。
フルフレームで動画作成しています。
以下は、参考のためBin-Starが愛用しているTwinStar CG-5赤道儀のオートガイドなしでの動画です。
ちゃんと調整すれば、LX80は写真撮影でも活躍しそうです。
ですが、調整がたいへんなのと、初心者向けではない赤道儀ですね。
南天の天体を使って、さらに適切なRA Percentを探る必要がありそうです。
