2014.10.21
カテゴリ： スターウォッチング
Bin-Starが天体写真に興味を持った頃、SonyのCCDであるICX098BQを搭載したWebCamの改造が注目されていた時期があります。多くは、31.7mmのチューブを取り付ける改造で惑星撮影、又はオートガイダーとして利用です。
ベースになる基板はロジクールQcam Pro 4000でしたが、その後、故障により、フィリップスToUCam Pro IIベースになっています。
デジタル１眼入手後は、ほとんど眠っていましたが、再度引っ張り出してきました。
たとえCCDであっても、今となっては、CMOSも進化してWebCamにあまり魅力を感じません。
この自作カメラですが、スティーブチャンバー氏が考案したSC-2改造（長時間露光＋アンプオフ）までは行っているのですが、更に高感度で、最新のCCDへの乗せ換えを行うSC-5改造を行うことをたくらんでいます。
長時間改造用によく利用されているのはロジクールQCam Pro4000、フィリップスToUCam Pro、フィリップスSPC900なのですが、すべて共通するのがSONYの小さなサイズ（１／４型）のCCDであるICX098BQを利用していることです。
先人たちの努力により約２倍の感度であり、EXViewのモノクロCCDであるICX618ALAや、１／２のサイズのモノクロCCDであるICX414ALへ乗せ換え方法が公開されています。
１／４サイズCCDはガイドカメラ用、１／２サイズCCDは撮影用カメラ用で使い分けられている様です。

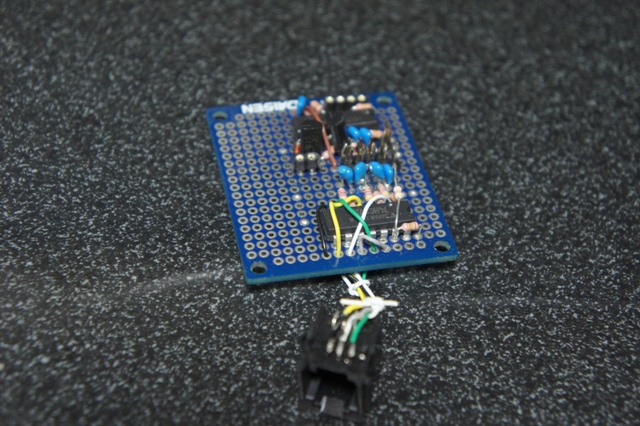

すでにSC-5改造に向けて拡張基板は完成しています。ST-4端子を装備しています。
ですが、肝心のWebCam基板の改造で、続けて失敗してしまいました。

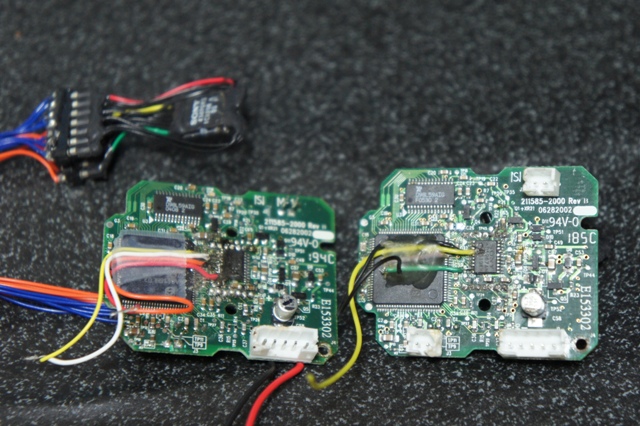

手持ちのロジクールQCam Pro4000を２つ所有しているのですが、１つは垂直クロックドライバICのCXD1267ANの脚（ピン）を折ってしまい、もう１つはなぜが同期がうまくいかず変な画像しか表示されない状況になってしまいました。共に、垂直クロックドライバICのCXD1267ANの故障なので、交換用のICを入手するつもりですが、昔は平気だった細かい作業が、50歳近くになって出来なくなってきた事に少しショックを覚えます。
なので、QCamよりも作業がはるかに楽なフィリップスToUCam ProかフィリップスSPC900をベースとしてやり直そうと思います。
日本では、WebCamの長時間露光改造に成功したした人は少ないと思います。理由は改造の楽なフィリップスToUCam Pro/Pro II、フィリップスSPC900/890/880が国内で販売されておらず、改造の難しいQCam Pro 4000しか入手できなかった事にあるかもしれません。SPC900/890/880では基板ランドへのハンダ付けなしで基板コネクタへの配線のみで長時間露光改造ができますし、ToUCam Pro/Pro IIでは、CCDはがしが楽にできます。
おそらく時代遅れのToUCam Pro/Pro IIやSPC900/890/880はガイドや撮影を行っている方は少ないと思いますが、長時間改造や高感度CCDへの乗せ換えをすれば、ガイド用又は撮影用に再度利用できると思います。
ベースになる基板はロジクールQcam Pro 4000でしたが、その後、故障により、フィリップスToUCam Pro IIベースになっています。
デジタル１眼入手後は、ほとんど眠っていましたが、再度引っ張り出してきました。
たとえCCDであっても、今となっては、CMOSも進化してWebCamにあまり魅力を感じません。
この自作カメラですが、スティーブチャンバー氏が考案したSC-2改造（長時間露光＋アンプオフ）までは行っているのですが、更に高感度で、最新のCCDへの乗せ換えを行うSC-5改造を行うことをたくらんでいます。
長時間改造用によく利用されているのはロジクールQCam Pro4000、フィリップスToUCam Pro、フィリップスSPC900なのですが、すべて共通するのがSONYの小さなサイズ（１／４型）のCCDであるICX098BQを利用していることです。
先人たちの努力により約２倍の感度であり、EXViewのモノクロCCDであるICX618ALAや、１／２のサイズのモノクロCCDであるICX414ALへ乗せ換え方法が公開されています。
１／４サイズCCDはガイドカメラ用、１／２サイズCCDは撮影用カメラ用で使い分けられている様です。
すでにSC-5改造に向けて拡張基板は完成しています。ST-4端子を装備しています。
ですが、肝心のWebCam基板の改造で、続けて失敗してしまいました。
手持ちのロジクールQCam Pro4000を２つ所有しているのですが、１つは垂直クロックドライバICのCXD1267ANの脚（ピン）を折ってしまい、もう１つはなぜが同期がうまくいかず変な画像しか表示されない状況になってしまいました。共に、垂直クロックドライバICのCXD1267ANの故障なので、交換用のICを入手するつもりですが、昔は平気だった細かい作業が、50歳近くになって出来なくなってきた事に少しショックを覚えます。
なので、QCamよりも作業がはるかに楽なフィリップスToUCam ProかフィリップスSPC900をベースとしてやり直そうと思います。
日本では、WebCamの長時間露光改造に成功したした人は少ないと思います。理由は改造の楽なフィリップスToUCam Pro/Pro II、フィリップスSPC900/890/880が国内で販売されておらず、改造の難しいQCam Pro 4000しか入手できなかった事にあるかもしれません。SPC900/890/880では基板ランドへのハンダ付けなしで基板コネクタへの配線のみで長時間露光改造ができますし、ToUCam Pro/Pro IIでは、CCDはがしが楽にできます。
おそらく時代遅れのToUCam Pro/Pro IIやSPC900/890/880はガイドや撮影を行っている方は少ないと思いますが、長時間改造や高感度CCDへの乗せ換えをすれば、ガイド用又は撮影用に再度利用できると思います。
